Пристрій для контролю ресурсу повітряних високовольтних вимикачів
Номер патенту: 58279
Опубліковано: 11.04.2011
Автори: Бальзан Ігор Вікторович, Грабко Володимир Віталійович, Грабко Валентин Володимирович, Лебедь Олег Миколайович
Формула / Реферат
Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить три датчики струму, шість компараторів, три тригери, три електронних ключі, датчик тиску, регістр, функціональний перетворювач, перший генератор імпульсів, вісім елементів І, датчик комутації, блок установки нуля, формувач імпульсів, елемент затримки сигналу, п'ять елементів АБО, чотири лічильники імпульсів, цифровий компаратор, три елементи НІ, диференціюючий елемент, причому виходи першого, другого і третього датчиків струму з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, та підключені до входу четвертого компаратора, а аналогові входи з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів, а також другий вхід першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вихід датчика комутації підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід першого генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів І з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи четвертого, шостого і восьмого елементів І підключені відповідно до виходів першого, другого і третього тригерів, вихід датчика тиску з'єднаний зі входами п'ятого і шостого компараторів, вхід елемента затримки сигналу та другий вхід другого елемента І підключені до виходу цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого лічильника імпульсів, а перша вхідна цифрова шина підключена до вихідної цифрової шини функціонального перетворювача, виходи п'ятого і шостого компараторів з'єднані відповідно з першим і другим входами регістра, четвертий вхід якого підключений до виходу першого елемента АБО, а його вихідна цифрова шина з'єднана з вхідною цифровою шиною функціонального перетворювача, який відрізняється тим, що в нього введені другий генератор імпульсів, четвертий елемент НІ, дев'ятий і десятий елементи І, одновібратор, п'ятий лічильник імпульсів, причому вихідна цифрова шина п'ятого лічильника імпульсів підключена до вхідної цифрової шини регістра, вихід четвертого компаратора з'єднаний з входом четвертого елемента НІ та підключений до першого входу дев'ятого елемента І, другий вхід якого з'єднаний з виходом другого генератора імпульсів, а вихід підключений до першого входу п'ятого лічильника імпульсів, другий вхід якого з'єднаний з виходом другого елемента АБО, перший вхід якого підключений до виходу одновібратора, вхід якого, а також перший вхід десятого елемента І з'єднані з виходом четвертого елемента НІ, вихід датчика комутації підключений до другого входу десятого елемента І, вихід якого з'єднаний з третім входом регістра, другий вхід другого елемента АБО підключений до виходу першого елемента АБО.
Текст

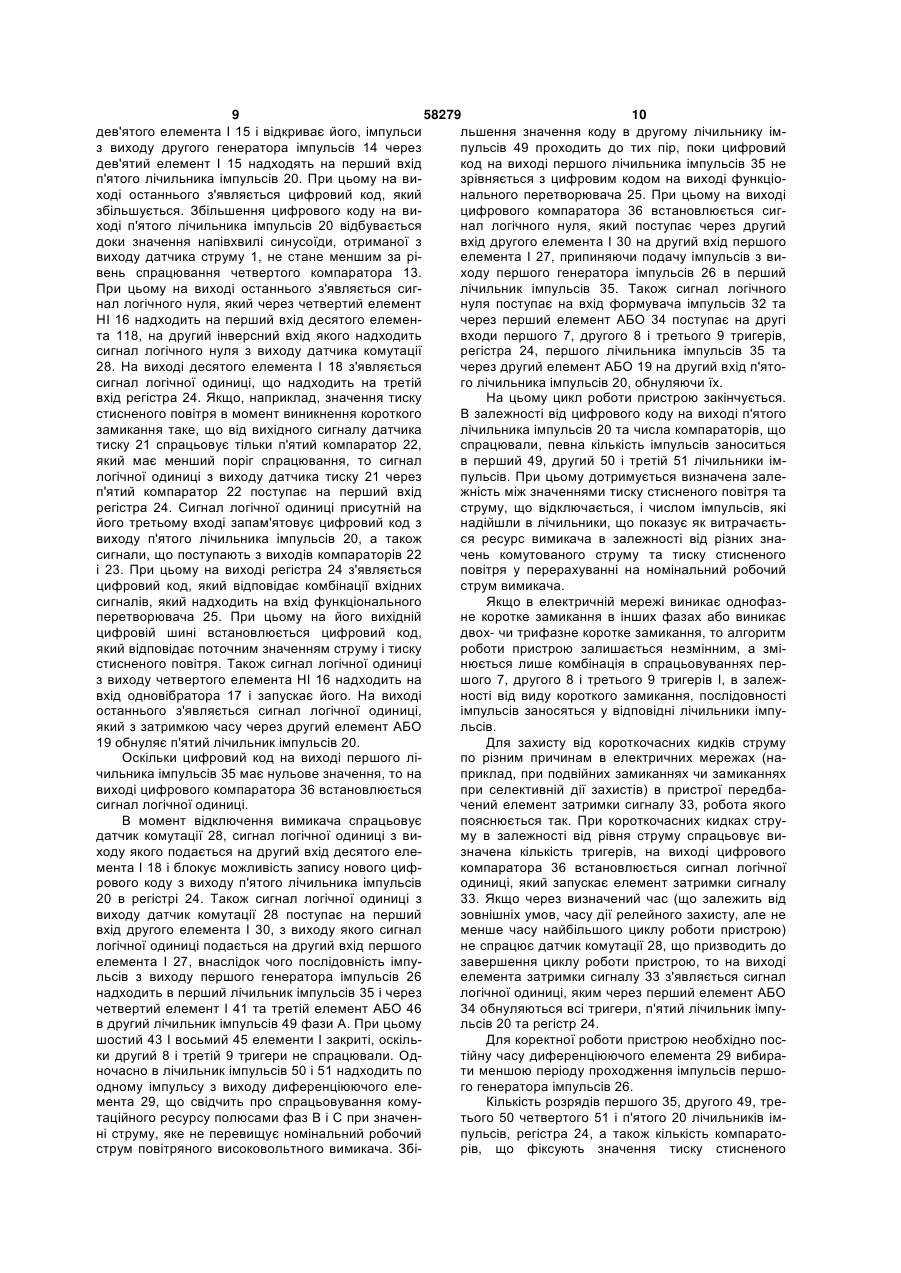

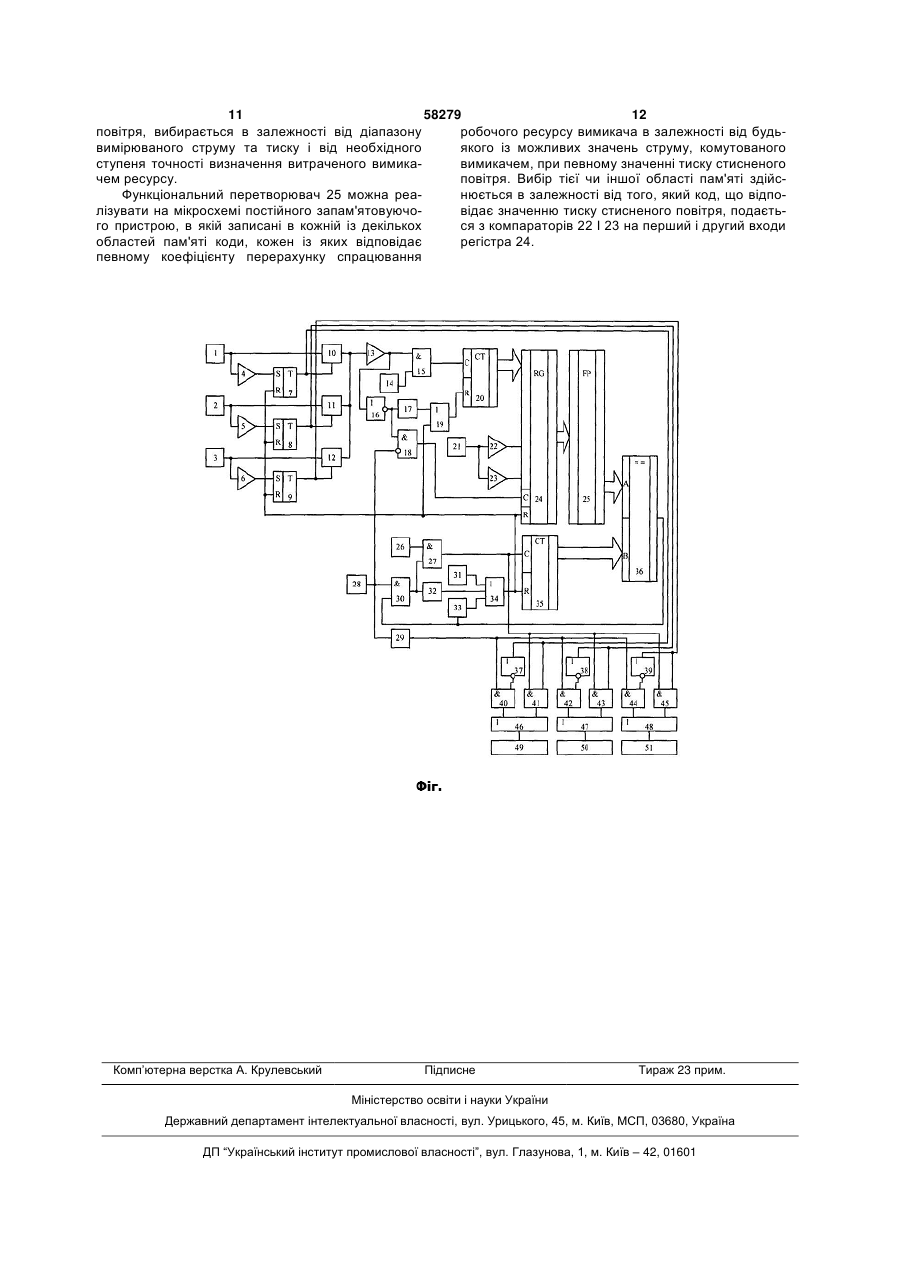

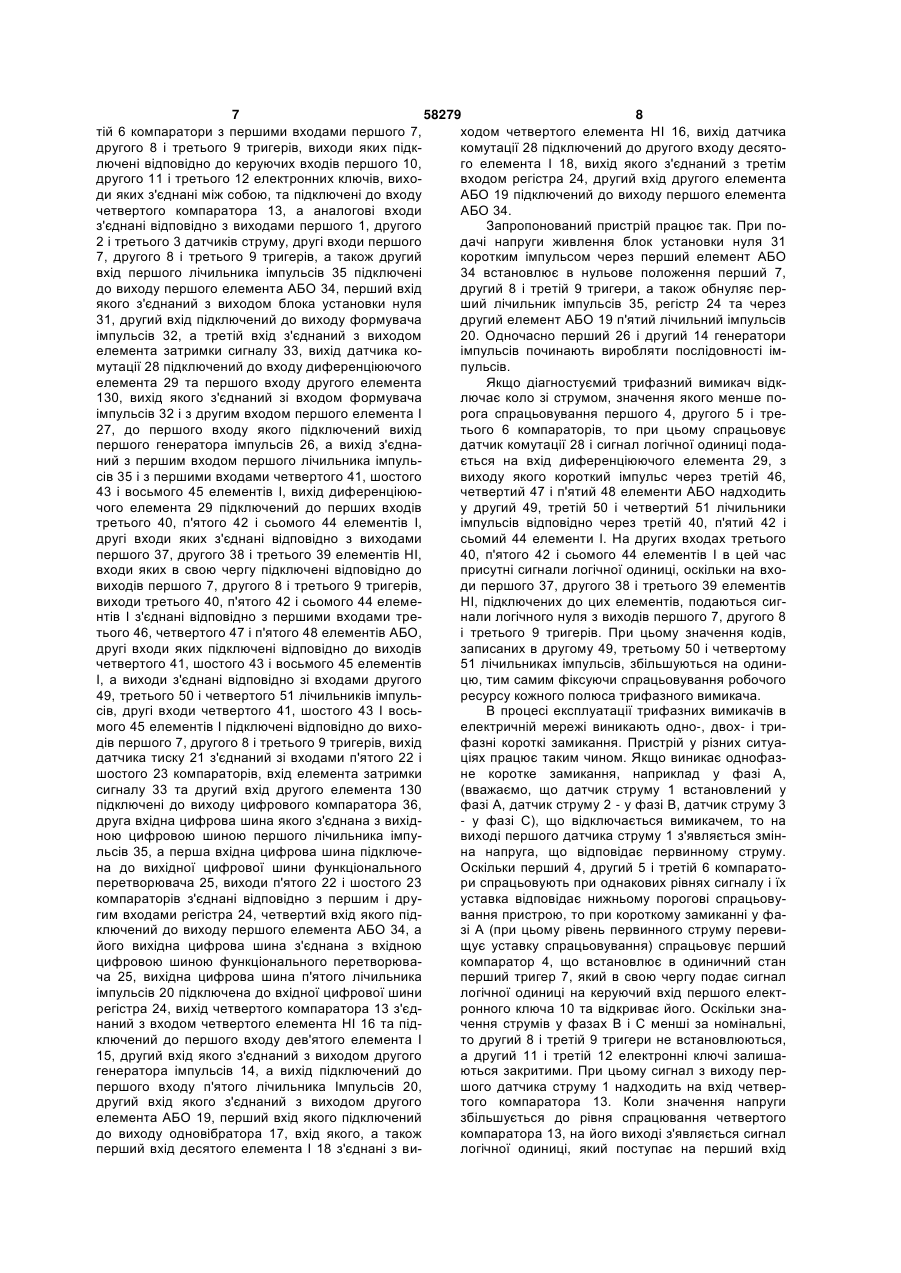

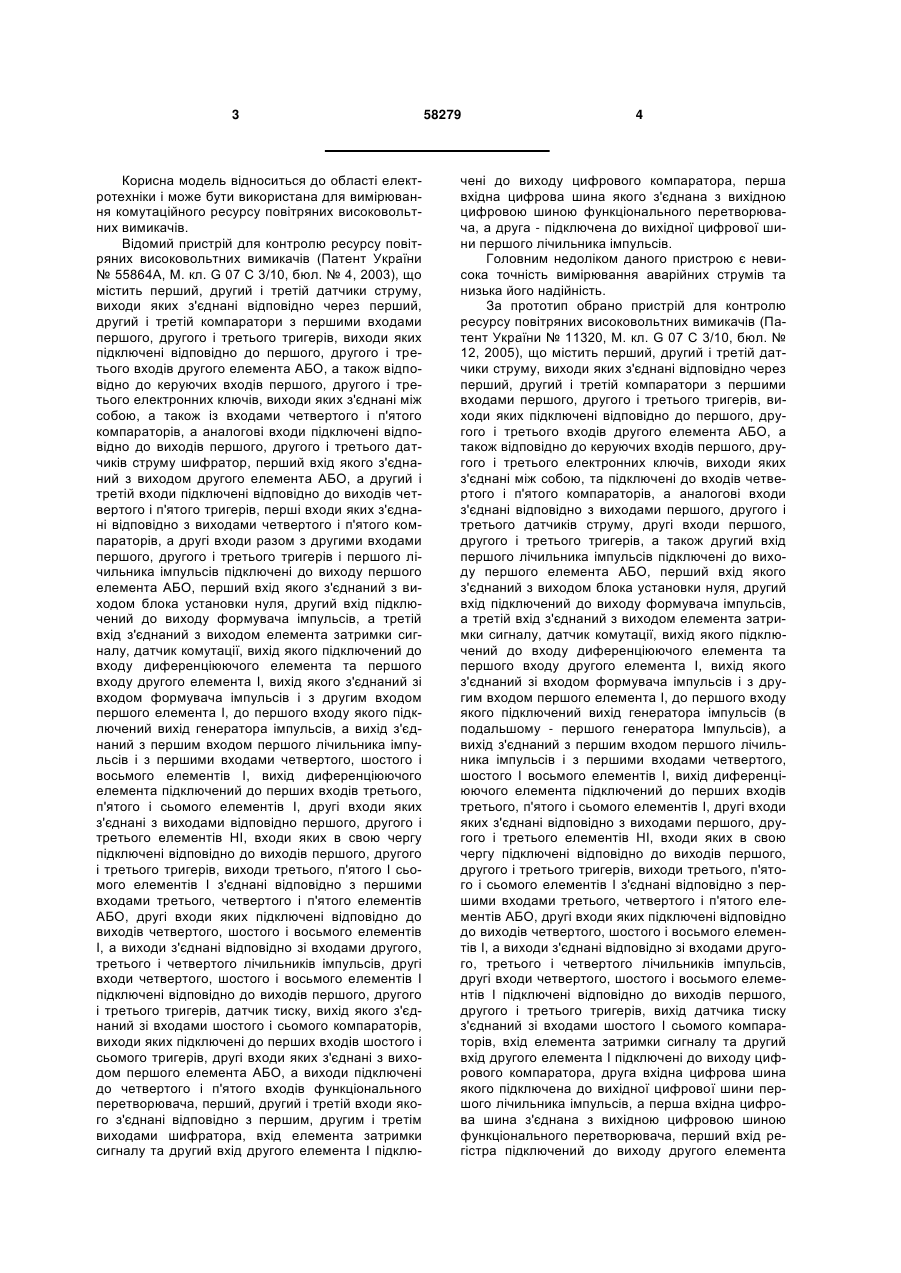

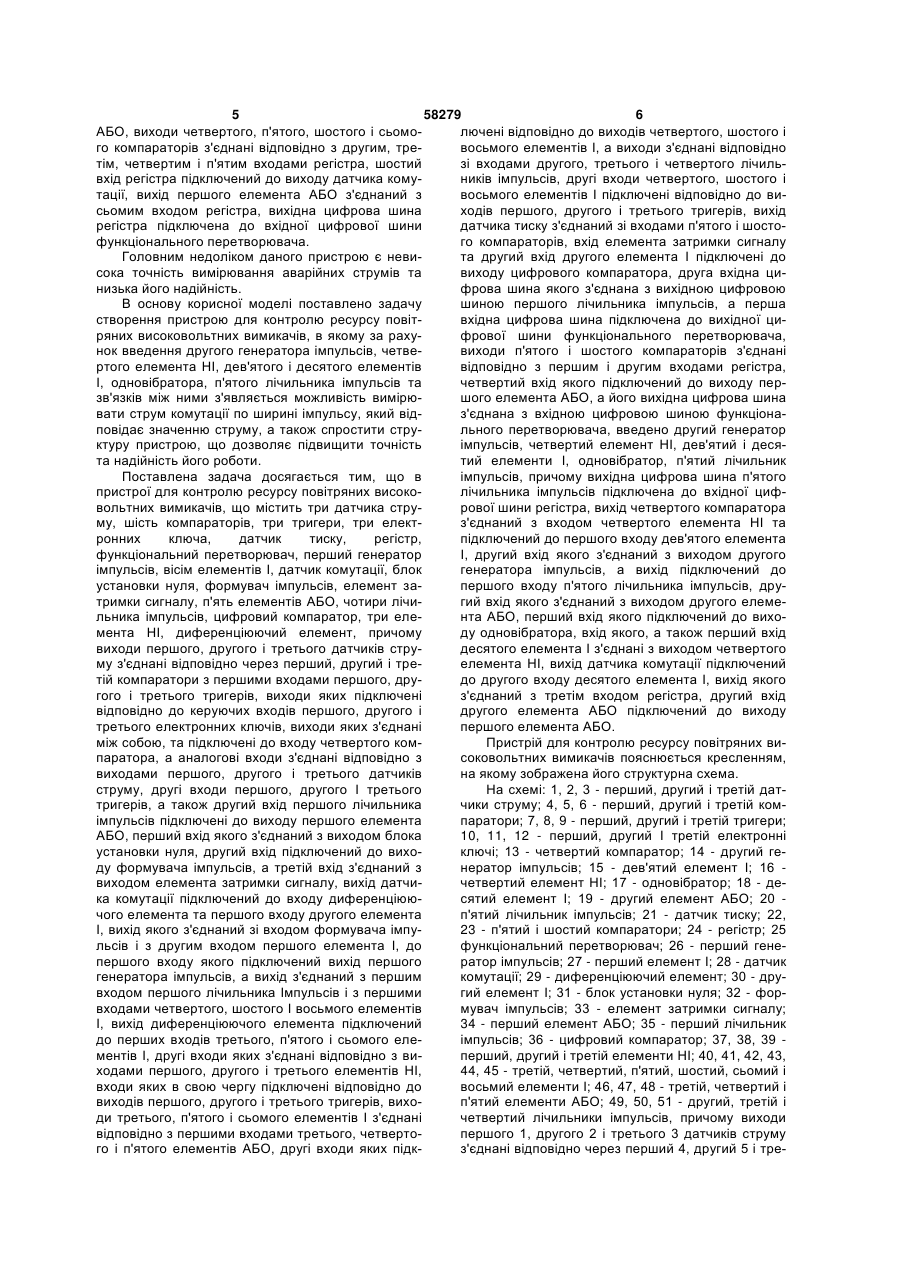

Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить три датчики струму, шість компараторів, три тригери, три електронних ключі, датчик тиску, регістр, функціональний перетворювач, перший генератор імпульсів, вісім елементів І, датчик комутації, блок установки нуля, формувач імпульсів, елемент затримки сигналу, п'ять елементів АБО, чотири лічильники імпульсів, цифровий компаратор, три елементи НІ, диференціюючий елемент, причому виходи першого, другого і третього датчиків струму з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, та підключені до входу четвертого компаратора, а аналогові входи з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів, а також другий вхід першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вихід датчика комутації підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід першого генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів І з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з ви 2 (19) 1 3 Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу повітряних високовольтних вимикачів (Патент України № 55864А, М. кл. G 07 С 3/10, бюл. № 4, 2003), що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, а також із входами четвертого і п'ятого компараторів, а аналогові входи підключені відповідно до виходів першого, другого і третього датчиків струму шифратор, перший вхід якого з'єднаний з виходом другого елемента АБО, а другий і третій входи підключені відповідно до виходів четвертого і п'ятого тригерів, перші входи яких з'єднані відповідно з виходами четвертого і п'ятого компараторів, а другі входи разом з другими входами першого, другого і третього тригерів і першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, датчик комутації, вихід якого підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід генератора імпульсів, а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого і восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані з виходами відповідно першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого І сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи четвертого, шостого і восьмого елементів І підключені відповідно до виходів першого, другого і третього тригерів, датчик тиску, вихід якого з'єднаний зі входами шостого і сьомого компараторів, виходи яких підключені до перших входів шостого і сьомого тригерів, другі входи яких з'єднані з виходом першого елемента АБО, а виходи підключені до четвертого і п'ятого входів функціонального перетворювача, перший, другий і третій входи якого з'єднані відповідно з першим, другим і третім виходами шифратора, вхід елемента затримки сигналу та другий вхід другого елемента І підклю 58279 4 чені до виходу цифрового компаратора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною функціонального перетворювача, а друга - підключена до вихідної цифрової шини першого лічильника імпульсів. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів та низька його надійність. За прототип обрано пристрій для контролю ресурсу повітряних високовольтних вимикачів (Патент України № 11320, М. кл. G 07 С 3/10, бюл. № 12, 2005), що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно через перший, другий і третій компаратори з першими входами першого, другого і третього тригерів, виходи яких підключені відповідно до першого, другого і третього входів другого елемента АБО, а також відповідно до керуючих входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, та підключені до входів четвертого і п'ятого компараторів, а аналогові входи з'єднані відповідно з виходами першого, другого і третього датчиків струму, другі входи першого, другого і третього тригерів, а також другий вхід першого лічильника імпульсів підключені до виходу першого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, датчик комутації, вихід якого підключений до входу диференціюючого елемента та першого входу другого елемента І, вихід якого з'єднаний зі входом формувача імпульсів і з другим входом першого елемента І, до першого входу якого підключений вихід генератора імпульсів (в подальшому - першого генератора Імпульсів), а вихід з'єднаний з першим входом першого лічильника імпульсів і з першими входами четвертого, шостого І восьмого елементів І, вихід диференціюючого елемента підключений до перших входів третього, п'ятого і сьомого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього елементів НІ, входи яких в свою чергу підключені відповідно до виходів першого, другого і третього тригерів, виходи третього, п'ятого і сьомого елементів І з'єднані відповідно з першими входами третього, четвертого і п'ятого елементів АБО, другі входи яких підключені відповідно до виходів четвертого, шостого і восьмого елементів І, а виходи з'єднані відповідно зі входами другого, третього і четвертого лічильників імпульсів, другі входи четвертого, шостого і восьмого елементів І підключені відповідно до виходів першого, другого і третього тригерів, вихід датчика тиску з'єднаний зі входами шостого І сьомого компараторів, вхід елемента затримки сигналу та другий вхід другого елемента І підключені до виходу цифрового компаратора, друга вхідна цифрова шина якого підключена до вихідної цифрової шини першого лічильника імпульсів, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною функціонального перетворювача, перший вхід регістра підключений до виходу другого елемента 5 58279 6 АБО, виходи четвертого, п'ятого, шостого і сьомолючені відповідно до виходів четвертого, шостого і го компараторів з'єднані відповідно з другим, тревосьмого елементів І, а виходи з'єднані відповідно тім, четвертим і п'ятим входами регістра, шостий зі входами другого, третього і четвертого лічильвхід регістра підключений до виходу датчика комуників імпульсів, другі входи четвертого, шостого і тації, вихід першого елемента АБО з'єднаний з восьмого елементів І підключені відповідно до висьомим входом регістра, вихідна цифрова шина ходів першого, другого і третього тригерів, вихід регістра підключена до вхідної цифрової шини датчика тиску з'єднаний зі входами п'ятого і шостофункціонального перетворювача. го компараторів, вхід елемента затримки сигналу Головним недоліком даного пристрою є невита другий вхід другого елемента І підключені до сока точність вимірювання аварійних струмів та виходу цифрового компаратора, друга вхідна цинизька його надійність. фрова шина якого з'єднана з вихідною цифровою В основу корисної моделі поставлено задачу шиною першого лічильника імпульсів, а перша створення пристрою для контролю ресурсу повітвхідна цифрова шина підключена до вихідної циряних високовольтних вимикачів, в якому за рахуфрової шини функціонального перетворювача, нок введення другого генератора імпульсів, четвевиходи п'ятого і шостого компараторів з'єднані ртого елемента НІ, дев'ятого і десятого елементів відповідно з першим і другим входами регістра, І, одновібратора, п'ятого лічильника імпульсів та четвертий вхід якого підключений до виходу перзв'язків між ними з'являється можливість вимірюшого елемента АБО, а його вихідна цифрова шина вати струм комутації по ширині імпульсу, який відз'єднана з вхідною цифровою шиною функціонаповідає значенню струму, а також спростити струльного перетворювача, введено другий генератор ктуру пристрою, що дозволяє підвищити точність імпульсів, четвертий елемент НІ, дев'ятий і десята надійність його роботи. тий елементи І, одновібратор, п'ятий лічильник Поставлена задача досягається тим, що в імпульсів, причому вихідна цифрова шина п'ятого пристрої для контролю ресурсу повітряних високолічильника імпульсів підключена до вхідної цифвольтних вимикачів, що містить три датчика струрової шини регістра, вихід четвертого компаратора му, шість компараторів, три тригери, три електз'єднаний з входом четвертого елемента НІ та ронних ключа, датчик тиску, регістр, підключений до першого входу дев'ятого елемента функціональний перетворювач, перший генератор І, другий вхід якого з'єднаний з виходом другого імпульсів, вісім елементів І, датчик комутації, блок генератора імпульсів, а вихід підключений до установки нуля, формувач імпульсів, елемент запершого входу п'ятого лічильника імпульсів, друтримки сигналу, п'ять елементів АБО, чотири лічигий вхід якого з'єднаний з виходом другого елемельника імпульсів, цифровий компаратор, три елента АБО, перший вхід якого підключений до вихомента НІ, диференціюючий елемент, причому ду одновібратора, вхід якого, а також перший вхід виходи першого, другого і третього датчиків струдесятого елемента І з'єднані з виходом четвертого му з'єднані відповідно через перший, другий і треелемента НІ, вихід датчика комутації підключений тій компаратори з першими входами першого, друдо другого входу десятого елемента І, вихід якого гого і третього тригерів, виходи яких підключені з'єднаний з третім входом регістра, другий вхід відповідно до керуючих входів першого, другого і другого елемента АБО підключений до виходу третього електронних ключів, виходи яких з'єднані першого елемента АБО. між собою, та підключені до входу четвертого комПристрій для контролю ресурсу повітряних випаратора, а аналогові входи з'єднані відповідно з соковольтних вимикачів пояснюється кресленням, виходами першого, другого і третього датчиків на якому зображена його структурна схема. струму, другі входи першого, другого І третього На схемі: 1, 2, 3 - перший, другий і третій даттригерів, а також другий вхід першого лічильника чики струму; 4, 5, 6 - перший, другий і третій комімпульсів підключені до виходу першого елемента паратори; 7, 8, 9 - перший, другий і третій тригери; АБО, перший вхід якого з'єднаний з виходом блока 10, 11, 12 - перший, другий І третій електронні установки нуля, другий вхід підключений до вихоключі; 13 - четвертий компаратор; 14 - другий геду формувача імпульсів, а третій вхід з'єднаний з нератор імпульсів; 15 - дев'ятий елемент І; 16 виходом елемента затримки сигналу, вихід датчичетвертий елемент НІ; 17 - одновібратор; 18 - дека комутації підключений до входу диференціююсятий елемент І; 19 - другий елемент АБО; 20 чого елемента та першого входу другого елемента п'ятий лічильник імпульсів; 21 - датчик тиску; 22, І, вихід якого з'єднаний зі входом формувача імпу23 - п'ятий і шостий компаратори; 24 - регістр; 25 льсів і з другим входом першого елемента І, до функціональний перетворювач; 26 - перший генепершого входу якого підключений вихід першого ратор імпульсів; 27 - перший елемент І; 28 - датчик генератора імпульсів, а вихід з'єднаний з першим комутації; 29 - диференціюючий елемент; 30 - друвходом першого лічильника Імпульсів і з першими гий елемент І; 31 - блок установки нуля; 32 - форвходами четвертого, шостого І восьмого елементів мувач імпульсів; 33 - елемент затримки сигналу; І, вихід диференціюючого елемента підключений 34 - перший елемент АБО; 35 - перший лічильник до перших входів третього, п'ятого і сьомого елеімпульсів; 36 - цифровий компаратор; 37, 38, 39 ментів І, другі входи яких з'єднані відповідно з виперший, другий і третій елементи НІ; 40, 41, 42, 43, ходами першого, другого і третього елементів НІ, 44, 45 - третій, четвертий, п'ятий, шостий, сьомий і входи яких в свою чергу підключені відповідно до восьмий елементи І; 46, 47, 48 - третій, четвертий і виходів першого, другого і третього тригерів, вихоп'ятий елементи АБО; 49, 50, 51 - другий, третій і ди третього, п'ятого і сьомого елементів І з'єднані четвертий лічильники імпульсів, причому виходи відповідно з першими входами третього, четвертопершого 1, другого 2 і третього 3 датчиків струму го і п'ятого елементів АБО, другі входи яких підкз'єднані відповідно через перший 4, другий 5 і тре 7 58279 8 тій 6 компаратори з першими входами першого 7, ходом четвертого елемента НІ 16, вихід датчика другого 8 і третього 9 тригерів, виходи яких підккомутації 28 підключений до другого входу десятолючені відповідно до керуючих входів першого 10, го елемента І 18, вихід якого з'єднаний з третім другого 11 і третього 12 електронних ключів, виховходом регістра 24, другий вхід другого елемента ди яких з'єднані між собою, та підключені до входу АБО 19 підключений до виходу першого елемента четвертого компаратора 13, а аналогові входи АБО 34. з'єднані відповідно з виходами першого 1, другого Запропонований пристрій працює так. При по2 і третього 3 датчиків струму, другі входи першого дачі напруги живлення блок установки нуля 31 7, другого 8 і третього 9 тригерів, а також другий коротким імпульсом через перший елемент АБО вхід першого лічильника імпульсів 35 підключені 34 встановлює в нульове положення перший 7, до виходу першого елемента АБО 34, перший вхід другий 8 і третій 9 тригери, а також обнуляє перякого з'єднаний з виходом блока установки нуля ший лічильник імпульсів 35, регістр 24 та через 31, другий вхід підключений до виходу формувача другий елемент АБО 19 п'ятий лічильний імпульсів імпульсів 32, а третій вхід з'єднаний з виходом 20. Одночасно перший 26 і другий 14 генератори елемента затримки сигналу 33, вихід датчика коімпульсів починають виробляти послідовності іммутації 28 підключений до входу диференціюючого пульсів. елемента 29 та першого входу другого елемента Якщо діагностуємий трифазний вимикач відк130, вихід якого з'єднаний зі входом формувача лючає коло зі струмом, значення якого менше поімпульсів 32 і з другим входом першого елемента І рога спрацьовування першого 4, другого 5 і тре27, до першого входу якого підключений вихід тього 6 компараторів, то при цьому спрацьовує першого генератора імпульсів 26, а вихід з'єднадатчик комутації 28 і сигнал логічної одиниці поданий з першим входом першого лічильника імпульється на вхід диференціюючого елемента 29, з сів 35 і з першими входами четвертого 41, шостого виходу якого короткий імпульс через третій 46, 43 і восьмого 45 елементів І, вихід диференціюючетвертий 47 і п'ятий 48 елементи АБО надходить чого елемента 29 підключений до перших входів у другий 49, третій 50 і четвертий 51 лічильники третього 40, п'ятого 42 і сьомого 44 елементів І, імпульсів відповідно через третій 40, п'ятий 42 і другі входи яких з'єднані відповідно з виходами сьомий 44 елементи І. На других входах третього першого 37, другого 38 і третього 39 елементів НІ, 40, п'ятого 42 і сьомого 44 елементів І в цей час входи яких в свою чергу підключені відповідно до присутні сигнали логічної одиниці, оскільки на вховиходів першого 7, другого 8 і третього 9 тригерів, ди першого 37, другого 38 і третього 39 елементів виходи третього 40, п'ятого 42 і сьомого 44 елемеНІ, підключених до цих елементів, подаються сигнтів І з'єднані відповідно з першими входами тренали логічного нуля з виходів першого 7, другого 8 тього 46, четвертого 47 і п'ятого 48 елементів АБО, і третього 9 тригерів. При цьому значення кодів, другі входи яких підключені відповідно до виходів записаних в другому 49, третьому 50 і четвертому четвертого 41, шостого 43 і восьмого 45 елементів 51 лічильниках імпульсів, збільшуються на одиниІ, а виходи з'єднані відповідно зі входами другого цю, тим самим фіксуючи спрацьовування робочого 49, третього 50 і четвертого 51 лічильників імпульресурсу кожного полюса трифазного вимикача. сів, другі входи четвертого 41, шостого 43 І восьВ процесі експлуатації трифазних вимикачів в мого 45 елементів І підключені відповідно до вихоелектричній мережі виникають одно-, двох- і тридів першого 7, другого 8 і третього 9 тригерів, вихід фазні короткі замикання. Пристрій у різних ситуадатчика тиску 21 з'єднаний зі входами п'ятого 22 і ціях працює таким чином. Якщо виникає однофазшостого 23 компараторів, вхід елемента затримки не коротке замикання, наприклад у фазі А, сигналу 33 та другий вхід другого елемента 130 (вважаємо, що датчик струму 1 встановлений у підключені до виходу цифрового компаратора 36, фазі А, датчик струму 2 - у фазі В, датчик струму 3 друга вхідна цифрова шина якого з'єднана з вихід- у фазі С), що відключається вимикачем, то на ною цифровою шиною першого лічильника імпувиході першого датчика струму 1 з'являється змінльсів 35, а перша вхідна цифрова шина підключена напруга, що відповідає первинному струму. на до вихідної цифрової шини функціонального Оскільки перший 4, другий 5 і третій 6 компаратоперетворювача 25, виходи п'ятого 22 і шостого 23 ри спрацьовують при однакових рівнях сигналу і їх компараторів з'єднані відповідно з першим і друуставка відповідає нижньому порогові спрацьовугим входами регістра 24, четвертий вхід якого підвання пристрою, то при короткому замиканні у фаключений до виходу першого елемента АБО 34, а зі А (при цьому рівень первинного струму перевийого вихідна цифрова шина з'єднана з вхідною щує уставку спрацьовування) спрацьовує перший цифровою шиною функціонального перетворювакомпаратор 4, що встановлює в одиничний стан ча 25, вихідна цифрова шина п'ятого лічильника перший тригер 7, який в свою чергу подає сигнал імпульсів 20 підключена до вхідної цифрової шини логічної одиниці на керуючий вхід першого електрегістра 24, вихід четвертого компаратора 13 з'єдронного ключа 10 та відкриває його. Оскільки знананий з входом четвертого елемента НІ 16 та підчення струмів у фазах В і С менші за номінальні, ключений до першого входу дев'ятого елемента І то другий 8 і третій 9 тригери не встановлюються, 15, другий вхід якого з'єднаний з виходом другого а другий 11 і третій 12 електронні ключі залишагенератора імпульсів 14, а вихід підключений до ються закритими. При цьому сигнал з виходу перпершого входу п'ятого лічильника Імпульсів 20, шого датчика струму 1 надходить на вхід четвердругий вхід якого з'єднаний з виходом другого того компаратора 13. Коли значення напруги елемента АБО 19, перший вхід якого підключений збільшується до рівня спрацювання четвертого до виходу одновібратора 17, вхід якого, а також компаратора 13, на його виході з'являється сигнал перший вхід десятого елемента І 18 з'єднані з вилогічної одиниці, який поступає на перший вхід 9 58279 10 дев'ятого елемента І 15 і відкриває його, імпульси льшення значення коду в другому лічильнику імз виходу другого генератора імпульсів 14 через пульсів 49 проходить до тих пір, поки цифровий дев'ятий елемент І 15 надходять на перший вхід код на виході першого лічильника імпульсів 35 не п'ятого лічильника імпульсів 20. При цьому на визрівняється з цифровим кодом на виході функціоході останнього з'являється цифровий код, який нального перетворювача 25. При цьому на виході збільшується. Збільшення цифрового коду на вицифрового компаратора 36 встановлюється сигході п'ятого лічильника імпульсів 20 відбувається нал логічного нуля, який поступає через другий доки значення напівхвилі синусоїди, отриманої з вхід другого елемента І 30 на другий вхід першого виходу датчика струму 1, не стане меншим за ріелемента І 27, припиняючи подачу імпульсів з вивень спрацювання четвертого компаратора 13. ходу першого генератора імпульсів 26 в перший При цьому на виході останнього з'являється сиглічильник імпульсів 35. Також сигнал логічного нал логічного нуля, який через четвертий елемент нуля поступає на вхід формувача імпульсів 32 та НІ 16 надходить на перший вхід десятого елеменчерез перший елемент АБО 34 поступає на другі та 118, на другий інверсний вхід якого надходить входи першого 7, другого 8 і третього 9 тригерів, сигнал логічного нуля з виходу датчика комутації регістра 24, першого лічильника імпульсів 35 та 28. На виході десятого елемента І 18 з'являється через другий елемент АБО 19 на другий вхід п'ятосигнал логічної одиниці, що надходить на третій го лічильника імпульсів 20, обнуляючи їх. вхід регістра 24. Якщо, наприклад, значення тиску На цьому цикл роботи пристрою закінчується. стисненого повітря в момент виникнення короткого В залежності від цифрового коду на виході п'ятого замикання таке, що від вихідного сигналу датчика лічильника імпульсів 20 та числа компараторів, що тиску 21 спрацьовує тільки п'ятий компаратор 22, спрацювали, певна кількість імпульсів заноситься який має менший поріг спрацювання, то сигнал в перший 49, другий 50 і третій 51 лічильники імлогічної одиниці з виходу датчика тиску 21 через пульсів. При цьому дотримується визначена залеп'ятий компаратор 22 поступає на перший вхід жність між значеннями тиску стисненого повітря та регістра 24. Сигнал логічної одиниці присутній на струму, що відключається, і числом імпульсів, які його третьому вході запам'ятовує цифровий код з надійшли в лічильники, що показує як витрачаєтьвиходу п'ятого лічильника імпульсів 20, а також ся ресурс вимикача в залежності від різних знасигнали, що поступають з виходів компараторів 22 чень комутованого струму та тиску стисненого і 23. При цьому на виході регістра 24 з'являється повітря у перерахуванні на номінальний робочий цифровий код, який відповідає комбінації вхідних струм вимикача. сигналів, який надходить на вхід функціонального Якщо в електричній мережі виникає однофазперетворювача 25. При цьому на його вихідній не коротке замикання в інших фазах або виникає цифровій шині встановлюється цифровий код, двох- чи трифазне коротке замикання, то алгоритм який відповідає поточним значенням струму і тиску роботи пристрою залишається незмінним, а змістисненого повітря. Також сигнал логічної одиниці нюється лише комбінація в спрацьовуваннях перз виходу четвертого елемента НІ 16 надходить на шого 7, другого 8 і третього 9 тригерів І, в залежвхід одновібратора 17 і запускає його. На виході ності від виду короткого замикання, послідовності останнього з'являється сигнал логічної одиниці, імпульсів заносяться у відповідні лічильники імпуякий з затримкою часу через другий елемент АБО льсів. 19 обнуляє п'ятий лічильник імпульсів 20. Для захисту від короткочасних кидків струму Оскільки цифровий код на виході першого ліпо різним причинам в електричних мережах (начильника імпульсів 35 має нульове значення, то на приклад, при подвійних замиканнях чи замиканнях виході цифрового компаратора 36 встановлюється при селективній дії захистів) в пристрої передбасигнал логічної одиниці. чений елемент затримки сигналу 33, робота якого В момент відключення вимикача спрацьовує пояснюється так. При короткочасних кидках струдатчик комутації 28, сигнал логічної одиниці з виму в залежності від рівня струму спрацьовує виходу якого подається на другий вхід десятого елезначена кількість тригерів, на виході цифрового мента І 18 і блокує можливість запису нового цифкомпаратора 36 встановлюється сигнал логічної рового коду з виходу п'ятого лічильника імпульсів одиниці, який запускає елемент затримки сигналу 20 в регістрі 24. Також сигнал логічної одиниці з 33. Якщо через визначений час (що залежить від виходу датчик комутації 28 поступає на перший зовнішніх умов, часу дії релейного захисту, але не вхід другого елемента І 30, з виходу якого сигнал менше часу найбільшого циклу роботи пристрою) логічної одиниці подається на другий вхід першого не спрацює датчик комутації 28, що призводить до елемента І 27, внаслідок чого послідовність імпузавершення циклу роботи пристрою, то на виході льсів з виходу першого генератора імпульсів 26 елемента затримки сигналу 33 з'являється сигнал надходить в перший лічильник імпульсів 35 і через логічної одиниці, яким через перший елемент АБО четвертий елемент І 41 та третій елемент АБО 46 34 обнуляються всі тригери, п'ятий лічильник імпув другий лічильник імпульсів 49 фази А. При цьому льсів 20 та регістр 24. шостий 43 І восьмий 45 елементи І закриті, оскільДля коректної роботи пристрою необхідно поски другий 8 і третій 9 тригери не спрацювали. Одтійну часу диференціюючого елемента 29 вибираночасно в лічильник імпульсів 50 і 51 надходить по ти меншою періоду проходження імпульсів першоодному імпульсу з виходу диференціюючого елего генератора імпульсів 26. мента 29, що свідчить про спрацьовування комуКількість розрядів першого 35, другого 49, третаційного ресурсу полюсами фаз В і С при значентього 50 четвертого 51 і п'ятого 20 лічильників імні струму, яке не перевищує номінальний робочий пульсів, регістра 24, а також кількість компаратострум повітряного високовольтного вимикача. Збірів, що фіксують значення тиску стисненого 11 58279 12 повітря, вибирається в залежності від діапазону робочого ресурсу вимикача в залежності від будьвимірюваного струму та тиску і від необхідного якого із можливих значень струму, комутованого ступеня точності визначення витраченого вимикавимикачем, при певному значенні тиску стисненого чем ресурсу. повітря. Вибір тієї чи іншої області пам'яті здійсФункціональний перетворювач 25 можна реанюється в залежності від того, який код, що відполізувати на мікросхемі постійного запам'ятовуючовідає значенню тиску стисненого повітря, подаєтьго пристрою, в якій записані в кожній із декількох ся з компараторів 22 І 23 на перший і другий входи областей пам'яті коди, кожен із яких відповідає регістра 24. певному коефіцієнту перерахунку спрацювання Комп’ютерна верстка А. Крулевський Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for tracking air high-voltage closing switch resources
Автори англійськоюHrabko Volodymyr Vitaliiovych, Hrabko Valentyn Volodymyrovych, Lebed Oleh Mykolaiovych, Balzan Ihor Viktorovych
Назва патенту російськоюУстройство для контроля ресурса воздушных высоковольтных выключателей
Автори російськоюГрабко Владимир Витальевич, Грабко Валентин Владимирович, Лебедь Олег Николаевич, Бальзан Игорь Викторович
МПК / Мітки
МПК: G07C 3/10
Мітки: пристрій, високовольтних, вимикачів, контролю, ресурсу, повітряних
