Спосіб і пристрій з покращеною чутливістю знаходження сигналу системи радіозв’язку jtids

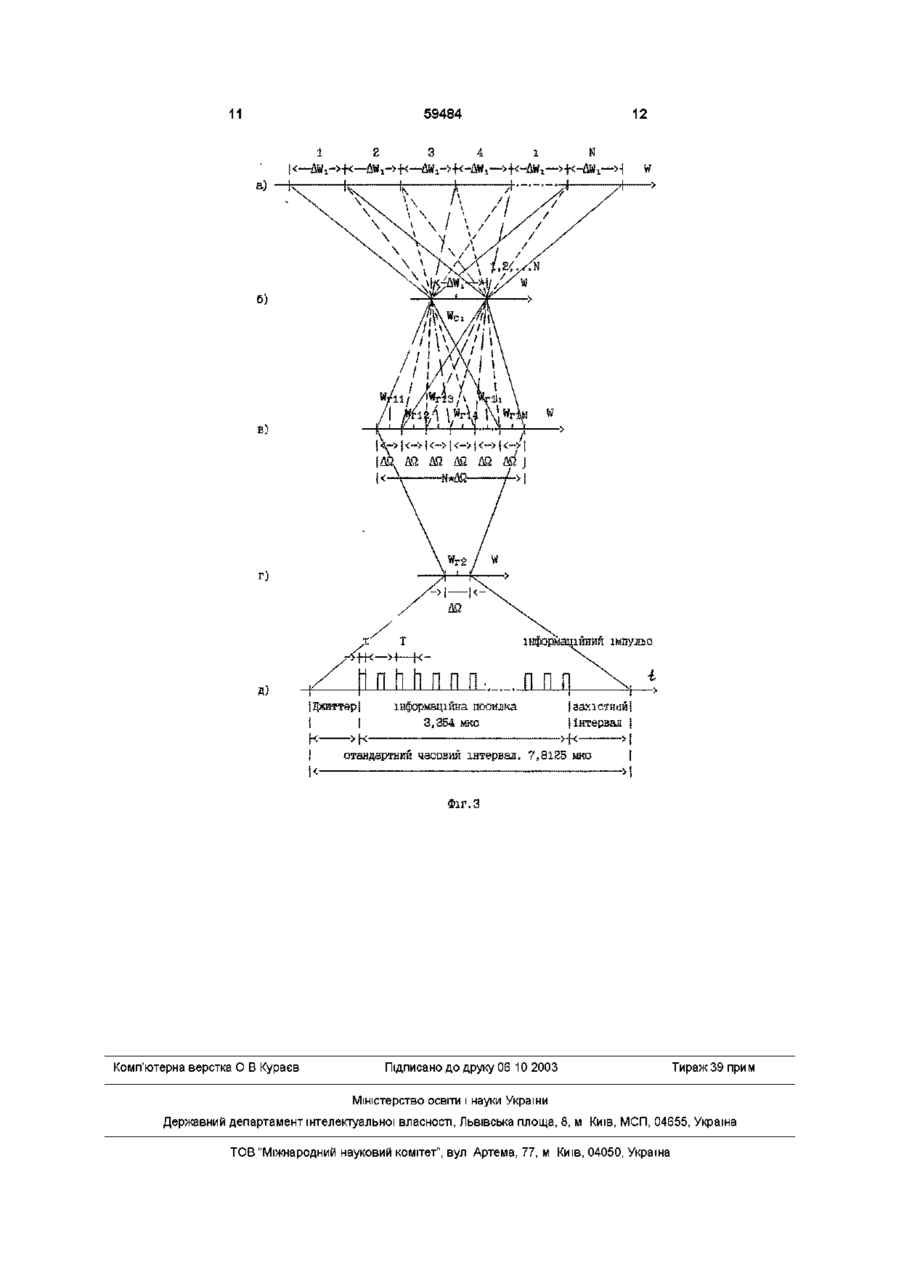

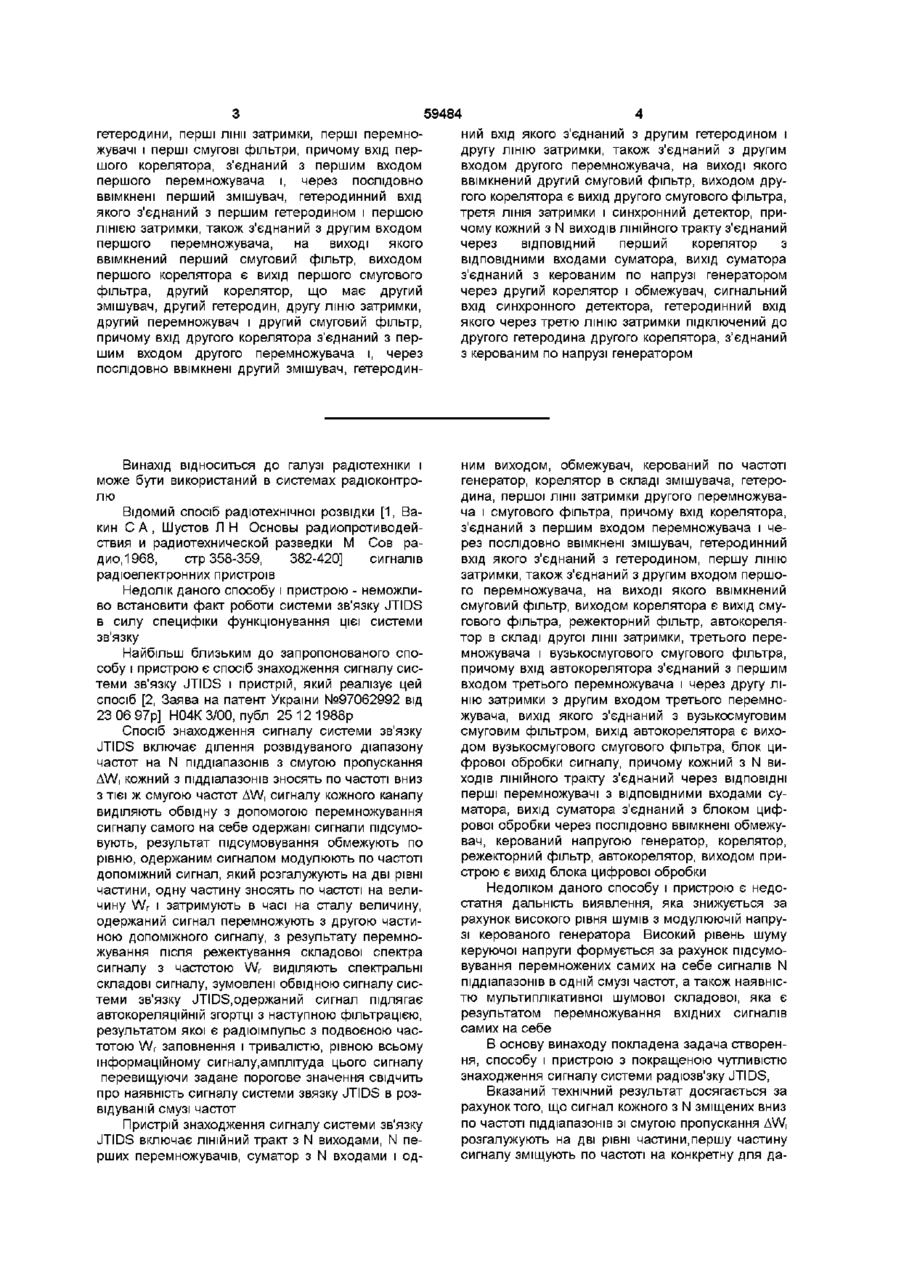

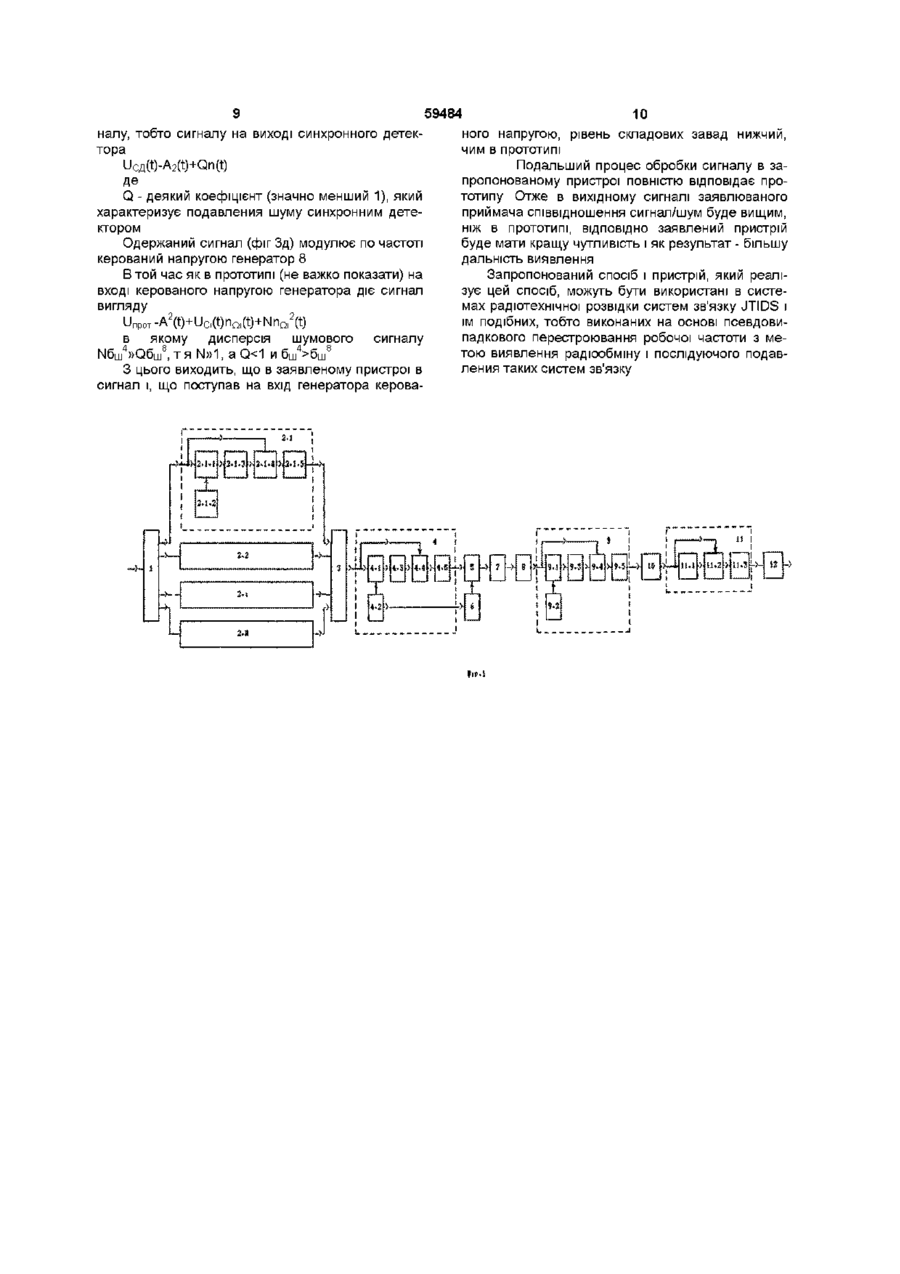

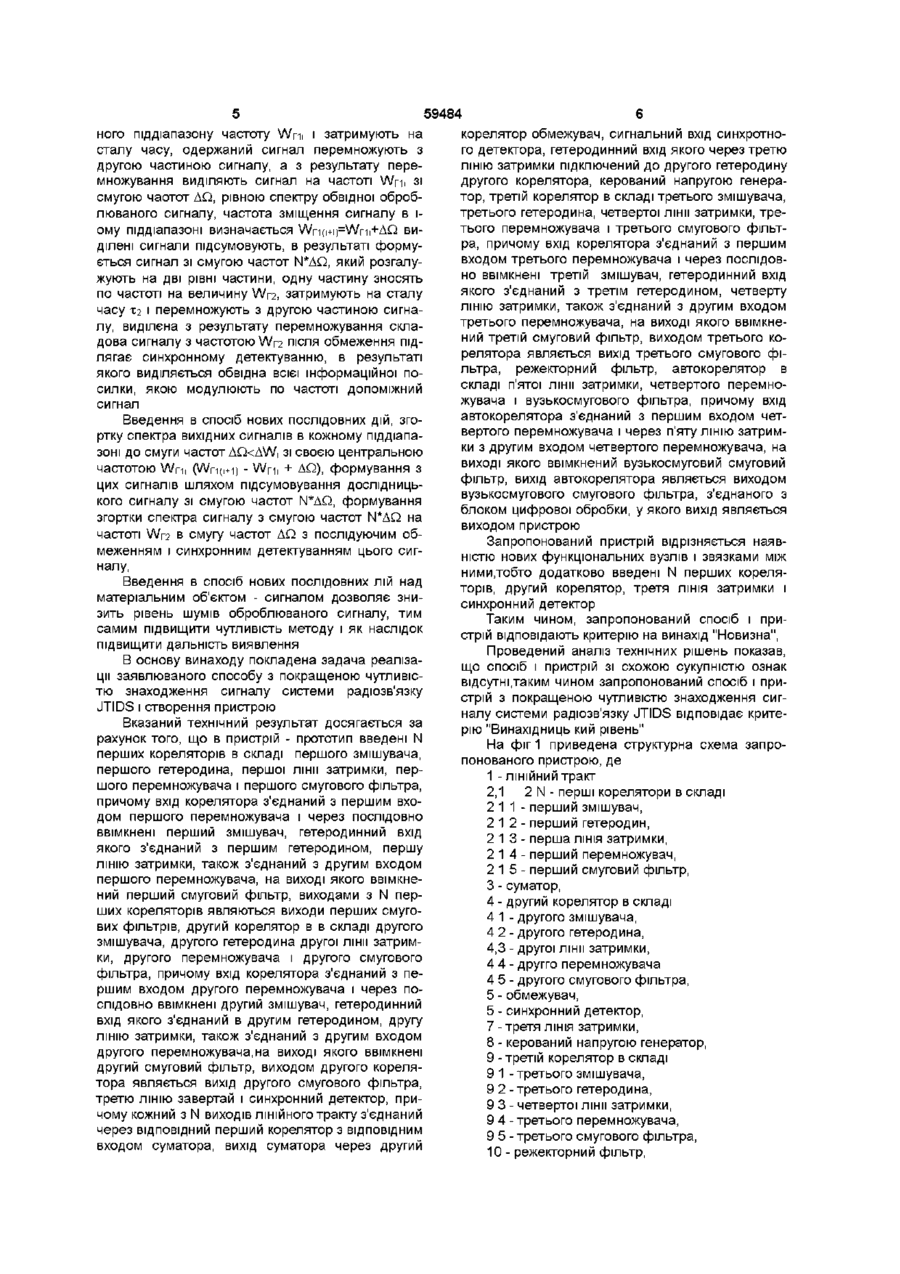

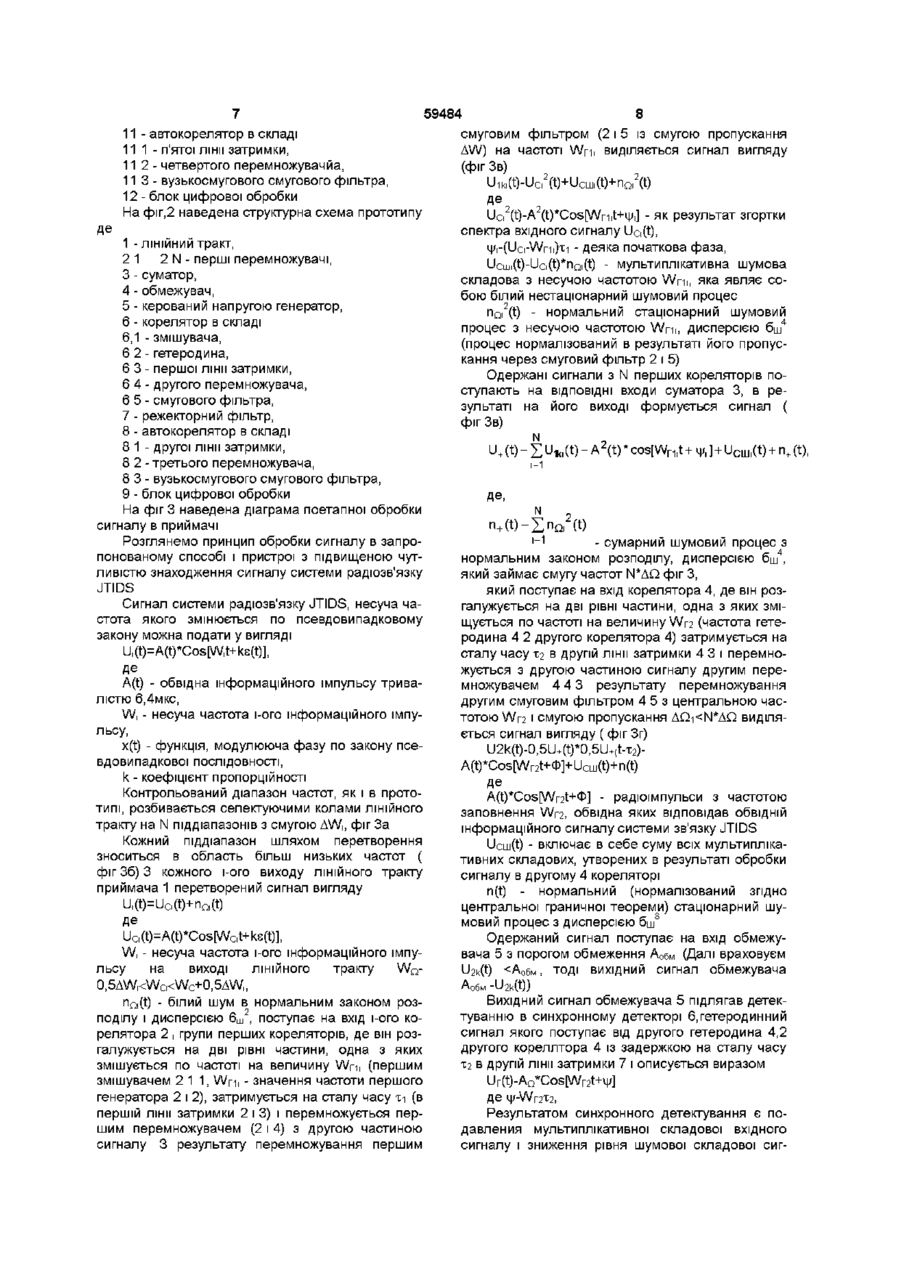

1 Спосіб з покращеною чутливістю знаходження сигналу системи радюзвязку JTIDS, що включає ділення розвідуваного діапазону частот на N піддіапазонів з смугою пропускання Д\Л/і, причому кожний з піддіапазонів зміщують по частоті вниз з тією ж смугою частот Д\Л/і, підсумовування сигналу, обмеження сигналу, виділення обвідної всього інформаційного сигналу і модуляцію виділеним сигналом по частоті допоміжного сигналу, який розгалужують на дві рівні частини, одну частину зміщують по частоті на величину \Л/гз і затримують в часі на сталу величину хз, одержаний сигнал перемножують з другою частиною допоміжного сигналу, із результату перемножування зі спектра сигналу розташованого на частоті \Л/гз режектуванням складової сигналу з частотою \Л/гз виділяють спектральні складові сигналу, зумовлені обвідною сигналу системи зв'язку JTIDS, одержаний сигнал піддають автокореляційному згортанню з наступною фільтрацією, результатом якої є радіоімпульс з подвоєною частотою \Л/гз заповнення і тривалістю, що дорівнює інформаційній посилці, амплітуда сигналу якої, перевищуючи задане порогове значення, свідчить про наявність сигналу системи зв'язку JTIDS в розвідуваній смузі частот, який відрізняється тим, що сигнал кожного з N зміщених вниз по частоті піддіапазонів зі смугою пропускання АЩ розгалужують на дві частини, першу частину сигналу зміщують по частоті вниз на конкретну для даного піддіапазону частоту Wp|| і затримують на сталу часу т-|, одержаний сигнал перемножують з дру гою частиною сигналу, з результату перемножу вання виділяють сигнал на частоті Wp|| з смугою частот ДО , рівною спектру обвідної оброблюваного сигналу, причому частота зміщення сигналу в іому діапазоні дорівнює Wr i(,+i)= W r і,+до виділені сигнали підсумовують, в результаті чого формують сигнал зі смугою частот N-ДО, який розгалужують на дві рівні частини, одну частину зміщують по частоті на величину W|-2, затримують на сталу часу ' перемножують з другою частиною сигналу, виділену з результату перемножування складову сигналу з частотою W|-2 обмежують по рівню, а потім синхронно детектують, в результаті чого виділяють обвідну всього інформаційного сигналу 2 Пристрій з покращеною чутливістю знаходження сигналу системи радіозв'язку JTIDS, що містить лінійний тракт з N виходами, суматор з N входами і одним виходом, обмежувач, керований напругою генератор, з'єднаний з третім корелятором, який має третій змішувач, третій гетеродин, четверту ЛІНІЮ затримки, третій перемножувач і третій смуговий фільтр, причому вхід третього корелятора з'єднаний з першим входом третього перемножувача і, через послідовно ввімкнені третій змішувач, гетеродинний вхід якого з'єднаний з третім гетеродином, і четверту ЛІНІЮ затримки, також з'єднаний 3 другим входом третього перемножувача, на виході якого ввімкнений третій смуговий фільтр, виходом третього корелятора є вихід третього смугового фільтра, який через послідовно ввімкнені режекторний фільтр і автокорелятор, що має п'яту ЛІНІЮ затримки, четвертий перемножувач і вузькосмуговий смуговий фільтр, причому вхід автокорелятора з'єднаний з першим входом четвертого перемножувача і через п'яту ЛІНІЮ затримки з другим входом четвертого перемножувача, вихід якого з'єднаний з вузькосмуговим смуговим фільтром, вихід авто корелятора є виходом вузькосмугового фільтра, з'єднаний з блоком цифрової обробки, вихід якого є виходом пристрою, який відрізняється тим, що в нього введені N перших кореляторів, що мають перші змішувачі, перші о 0 0 ю 59484 гетеродини, перші лінії затримки, перші перемножувачі і перші смугові фільтри, причому вхід першого корелятора, з'єднаний з першим входом першого перемножувача і, через послідовно ввімкнені перший змішувач, гетеродинний вхід якого з'єднаний з першим гетеродином і першою ЛІНІЄЮ затримки, також з'єднаний з другим входом першого перемножувача, на виході якого ввімкнений перший смуговий фільтр, виходом першого корелятора є вихід першого смугового фільтра, другий корелятор, що має другий змішувач, другий гетеродин, другу ліню затримки, другий перемножувач і другий смуговий фільтр, причому вхід другого корелятора з'єднаний з першим входом другого перемножувача і, через послідовно ввімкнені другий змішувач, гетеродин ний вхід якого з єднаний з другим гетеродином і другу ЛІНІЮ затримки, також з'єднаний з другим входом другого перемножувача, на виході якого ввімкнений другий смуговий фільтр, виходом другого корелятора є вихід другого смугового фільтра, третя ЛІНІЯ затримки і синхронний детектор, причому кожний з N виходів ЛІНІЙНОГО тракту з'єднаний через ВІДПОВІДНИЙ перший корелятор з ВІДПОВІДНИМИ входами суматора, вихід суматора з'єднаний з керованим по напрузі генератором через другий корелятор і обмежувач, сигнальний вхід синхронного детектора, гетеродинний вхід якого через третю ЛІНІЮ затримки підключений до другого гетеродина другого корелятора, з'єднаний з керованим по напрузі генератором Винахід відноситься до галузі радіотехніки і може бути використаний в системах радіоконтролю Відомий спосіб радіотехнічної розвідки [1, Вакин С А , Шустов Л Н Основы радиопротиводействия и радиотехнической разведки М Сов радио,1968, стр 358-359, 382-420] сигналів радіоелектронних пристроїв Недолік даного способу і пристрою - неможливо встановити факт роботи системи зв'язку JTIDS в силу специфіки функціонування цієї системи зв'язку Найбільш близьким до запропонованого способу і пристрою є спосіб знаходження сигналу системи зв'язку JTIDS і пристрій, який реалізує цей спосіб [2, Заява на патент України №97062992 від 23 06 97р] Н04К 3/00, публ 25 12 1988р Спосіб знаходження сигналу системи зв'язку JTIDS включає ділення розвідуваного діапазону частот на N піддіапазонів з смугою пропускання AW, кожний з піддіалазонів зносять по частоті вниз з тієї ж смугою частот Д\Л/, сигналу кожного каналу виділяють обвідну з допомогою перемножування сигналу самого на себе одержані сигнали підсумовують, результат підсумовування обмежують по рівню, одержаним сигналом модулюють по частоті допоміжний сигнал, який розгалужують на дві рівні частини, одну частину зносять по частоті на величину W r і затримують в часі на сталу величину, одержаний сигнал перемножують з другою частиною допоміжного сигналу, з результату перемножування після режектування складової спектра сигналу з частотою W r виділяють спектральні складові сигналу, зумовлені обвідною сигналу системи зв'язку JTIDS,одержаний сигнал підлягає автокореляційній згортці з наступною фільтрацією, результатом якої є радіоімпульс з подвоєною частотою W r заповнення і тривалістю, рівною всьому інформаційному сигналу.амплітуда цього сигналу перевищуючи задане порогове значення свідчить про наявність сигналу системи звязку JTIDS в розвідуваній смузі частот ним виходом, обмежувач, керований по частоті генератор, корелятор в складі змішувача, гетеродина, першої лінії затримки другого перемножувача і смугового фільтра, причому вхід корелятора, з'єднаний з першим входом перемножувача і через послідовно ввімкнені змішувач, гетеродинний вхід якого з'єднаний з гетеродином, першу ЛІНІЮ затримки, також з'єднаний з другим входом першого перемножувача, на виході якого ввімкнений смуговий фільтр, виходом корелятора є вихід смугового фільтра, режекторний фільтр, автокорелятор в складі другої лінії затримки, третього перемножувача і вузькосмугового смугового фільтра, причому вхід авто корелятора з'єднаний з першим входом третього перемножувача і через другу ЛІНІЮ затримки з другим входом третього перемножувача, вихід якого з'єднаний з вузькосмуговим смуговим фільтром, вихід авто корелятора є виходом вузькосмугового смугового фільтра, блок цифрової обробки сигналу, причому кожний з N виходів ЛІНІЙНОГО тракту з'єднаний через ВІДПОВІДНІ перші перемножувачі з ВІДПОВІДНИМИ входами суматора, вихід суматора з'єднаний з блоком цифрової обробки через послідовно ввімкнені обмежувач, керований напругою генератор, корелятор, режекторний фільтр, авто корелятор, виходом пристрою є вихід блока цифрової обробки Пристрій знаходження сигналу системи зв'язку JTIDS включає ЛІНІЙНИЙ тракт з N виходами, N перших перемножувачів, суматор з N входами і од Недоліком даного способу і пристрою є недостатня дальність виявлення, яка знижується за рахунок високого рівня шумів з модулюючій напрузі керованого генератора Високий рівень шуму керуючої напруги формується за рахунок підсумовування перемножених самих на себе сигналів N піддіапазонів в одній смузі частот, а також наявністю мультиплікативної шумової складової, яка є результатом перемножування вхідних сигналів самих на себе В основу винаходу покладена задача створення, способу і пристрою з покращеною чутливістю знаходження сигналу системи радюзв'зку JTIDS, Вказаний технічний результат досягається за рахунок того, що сигнал кожного з N зміщених вниз по частоті піддіапазонів зі смугою пропускання Д\Л/, розгалужують на дві рівні частини,першу частину сигналу зміщують по частоті на конкретну для да 59484 ного піддіапазону частоту Wm і затримують на сталу часу, одержаний сигнал перемножують з другою частиною сигналу, а з результату перемножування виділяють сигнал на частоті Wm зі смугою чаотот ДО, рівною спектру обвідної оброблюваного сигналу, частота зміщення сигналу в іому піддіапазоні визначається Wno+ipWm+AQ виділені сигнали підсумовують, в результаті формується сигнал зі смугою частот N*AQ, який розгалужують на дві рівні частини, одну частину зносять по частоті на величину \Л/г2, затримують на сталу часу Х2 і перемножують з другою частиною сигналу, виділена з результату перемножування складова сигналу з частотою \Л/г2 після обмеження підлягає синхронному детектуванню, в результаті якого виділяється обвідна всієї інформаційної посилки, якою модулюють по частоті допоміжний сигнал Введення в спосіб нових послідовних дій, згортку спектра вихідних сигналів в кожному піддіапазоні до смуги частот ДО
