Формула / Реферат

1. Годівниця для підгодівлі риб, що має ємність, щонайменше два дна та стопорний елемент з матеріалу, що руйнується від контакту з водою, при цьому щонайменше одне дно, яке виконане рухомим і взаємодіє з пружним елементом, спільно з останнім є елементами механізму виштовхування підгодівлі, а в другому дні є отвір в центрі, яка відрізняється тим, що ємність виконана по формі стакана, має симетрично розташовані закріпини у вигляді виступаючих елементів з пазами та щонайменше по одному отвору в кожній закріпині, механізм виштовхування підгодівлі має симетрично розташовані еластичні елементи у вигляді кілець, кожне з яких перегнуте по діаметру, протягнуте через відповідний поздовжній проріз в рухомому дні і своїми дуговими елементами установлене з натягом в симетрично виконаних пазах відповідних закріпин, при цьому рухоме дно, завдяки натягу симетрично розташованих і закріплених в пазах закріпин еластичних елементів, є підпружиненим штовхачем, в якому жорстко закріплена і ввігнута всередину стакана U- подібна скоба, конструктивно установлена з можливістю її проходження назовні через отвір в дні стакана на висоту, якою забезпечена можливістю установлення стопорного елемента в отворі дуги скоби ззовні стакана, а симетрично розташовані отвори в закріпині забезпечують можливість закріплення та утримання годівниці на жилці та її неодноразове опускання-підіймання з водойми.

2. Годівниця для підгодівлі риб за п. 1, яка відрізняється тим, що годівниця без підгодівлі має позитивну плавучість, її ємність має форму перевернутого зрізаного конуса, отвір в центрі дна ємності виконаний поздовжнім по лінії діаметра дна, а стопорний елемент механізму виштовхування підгодівлі в воду виконаний тарованим відносно часу спрацьовування.

3. Годівниця для підгодівлі риб за п. 1, яка відрізняється тим, що висота виступаючої частини U-подібної скоби ззовні годівниці визначається з умов дотикання рухомого дна до нерухомого, а довжина поздовжнього отвору в центрі дна визначається за умов та конструктивно з забезпечення можливості установлення ззовні дна годівниці в отвір виступаючої частини скоби стопорного елемента.

Текст

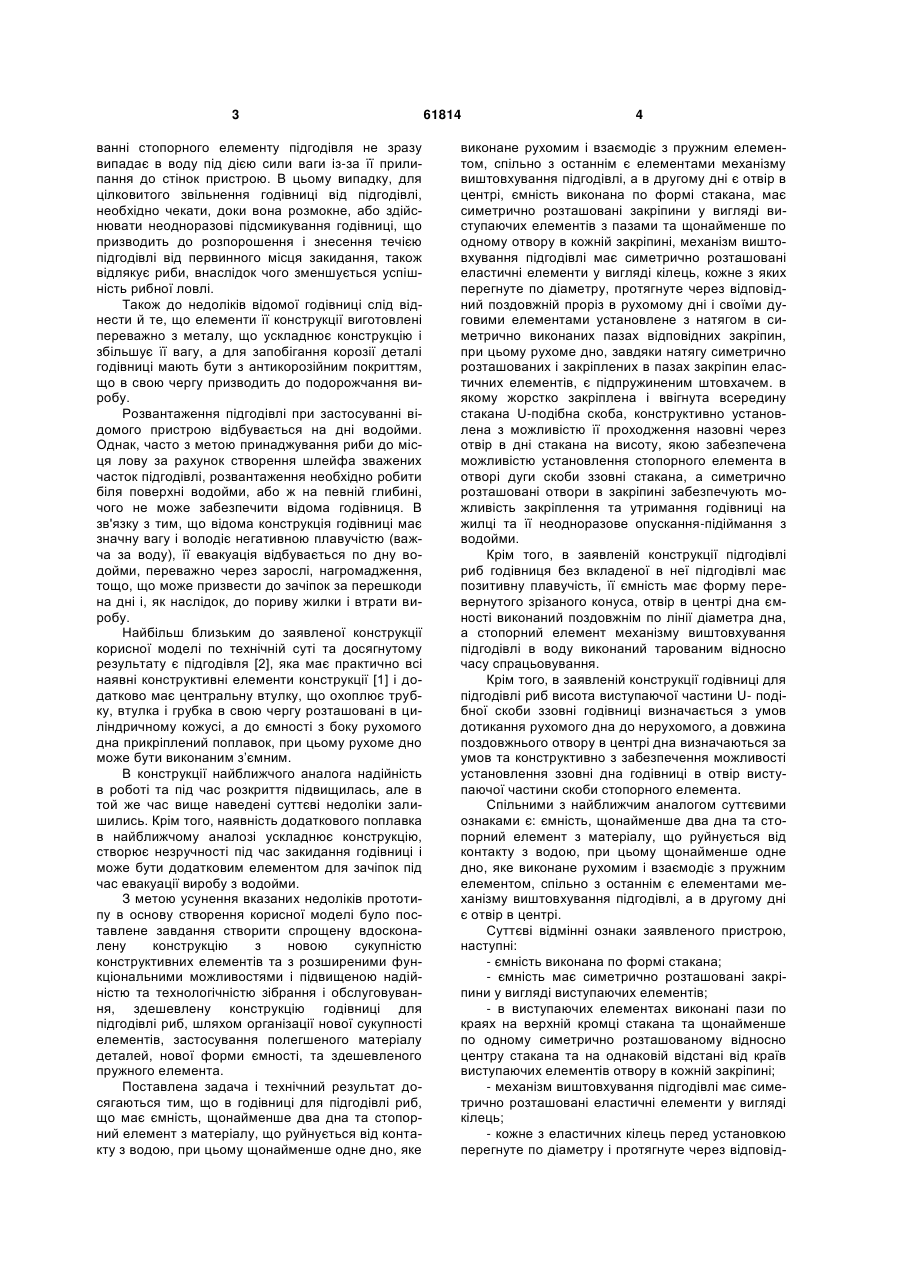

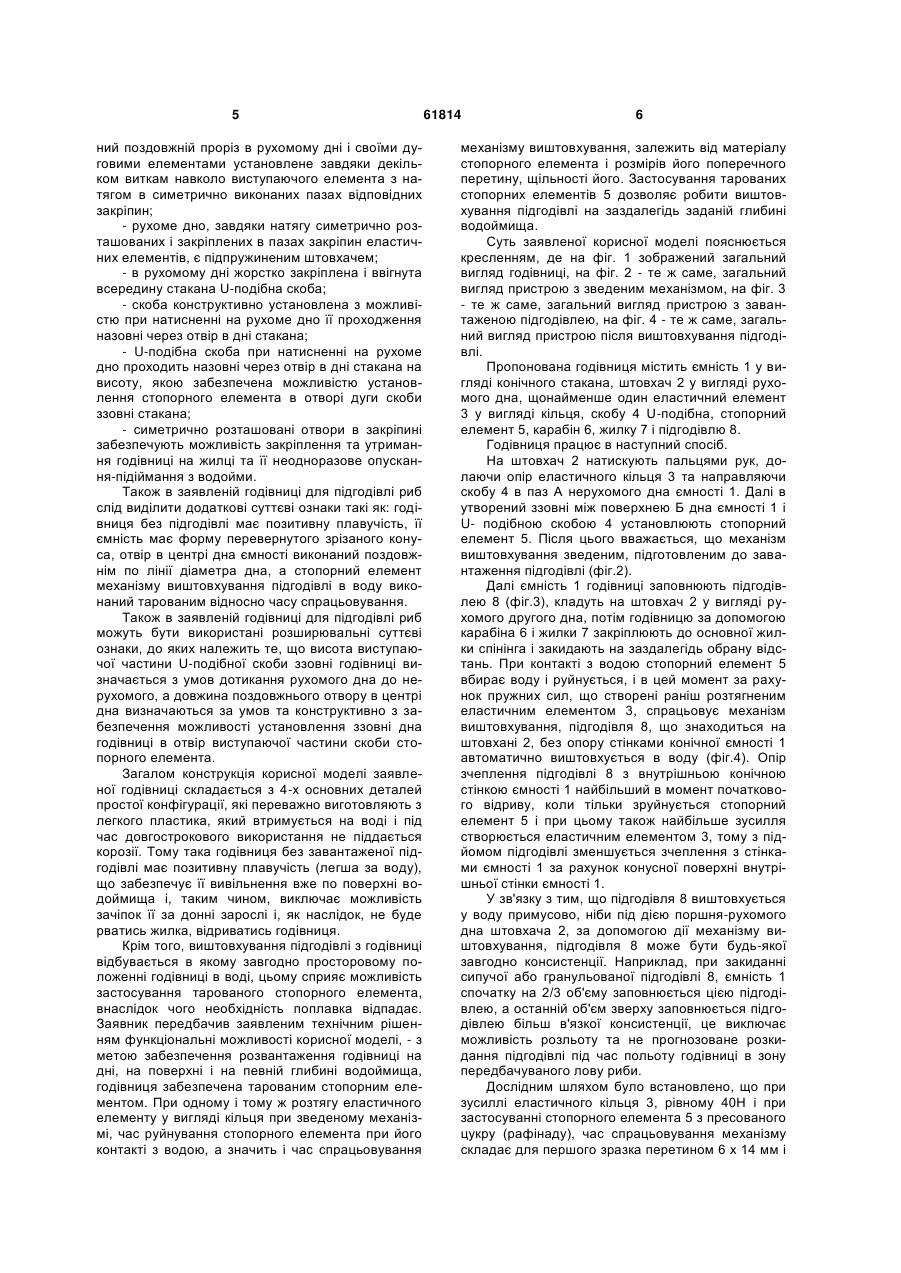

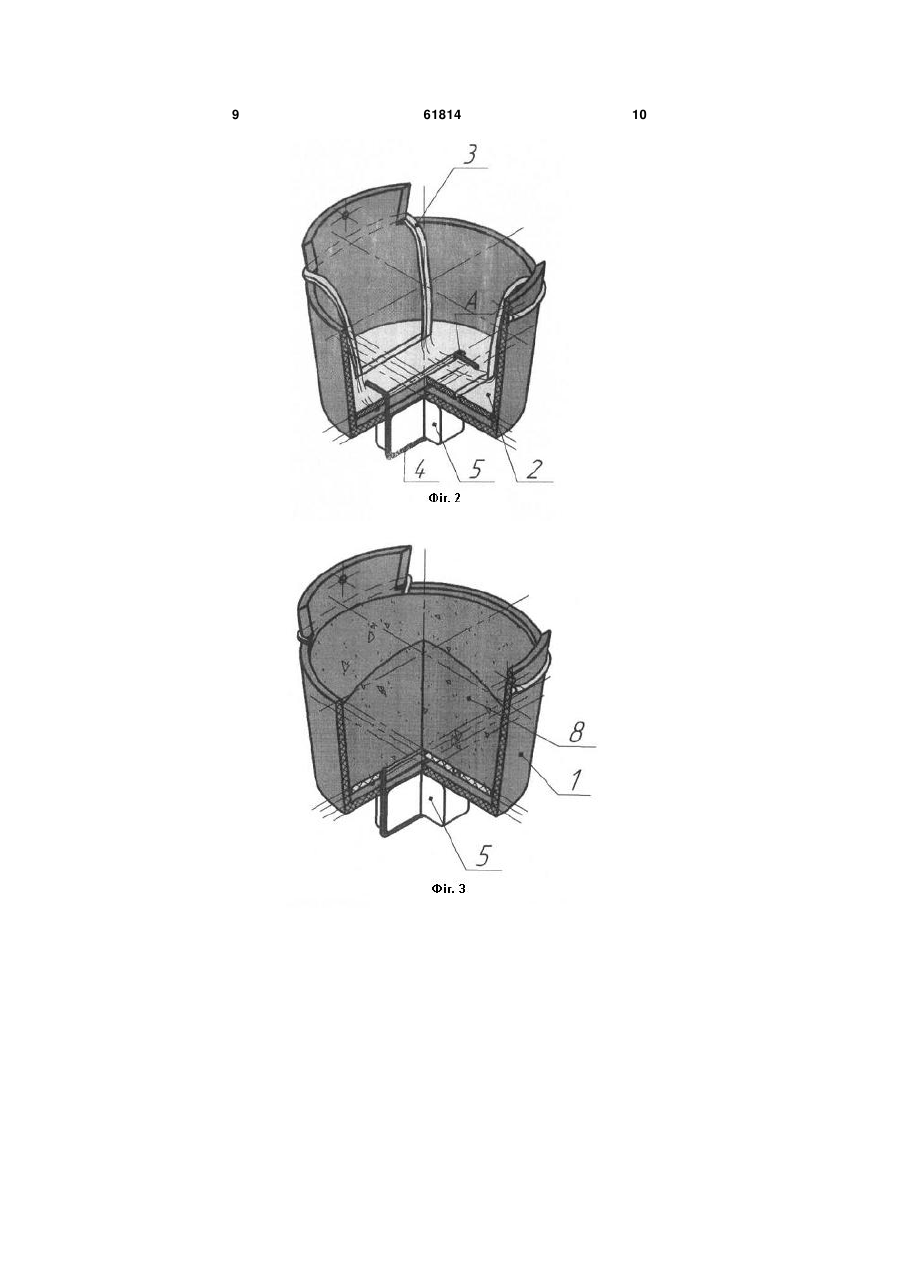

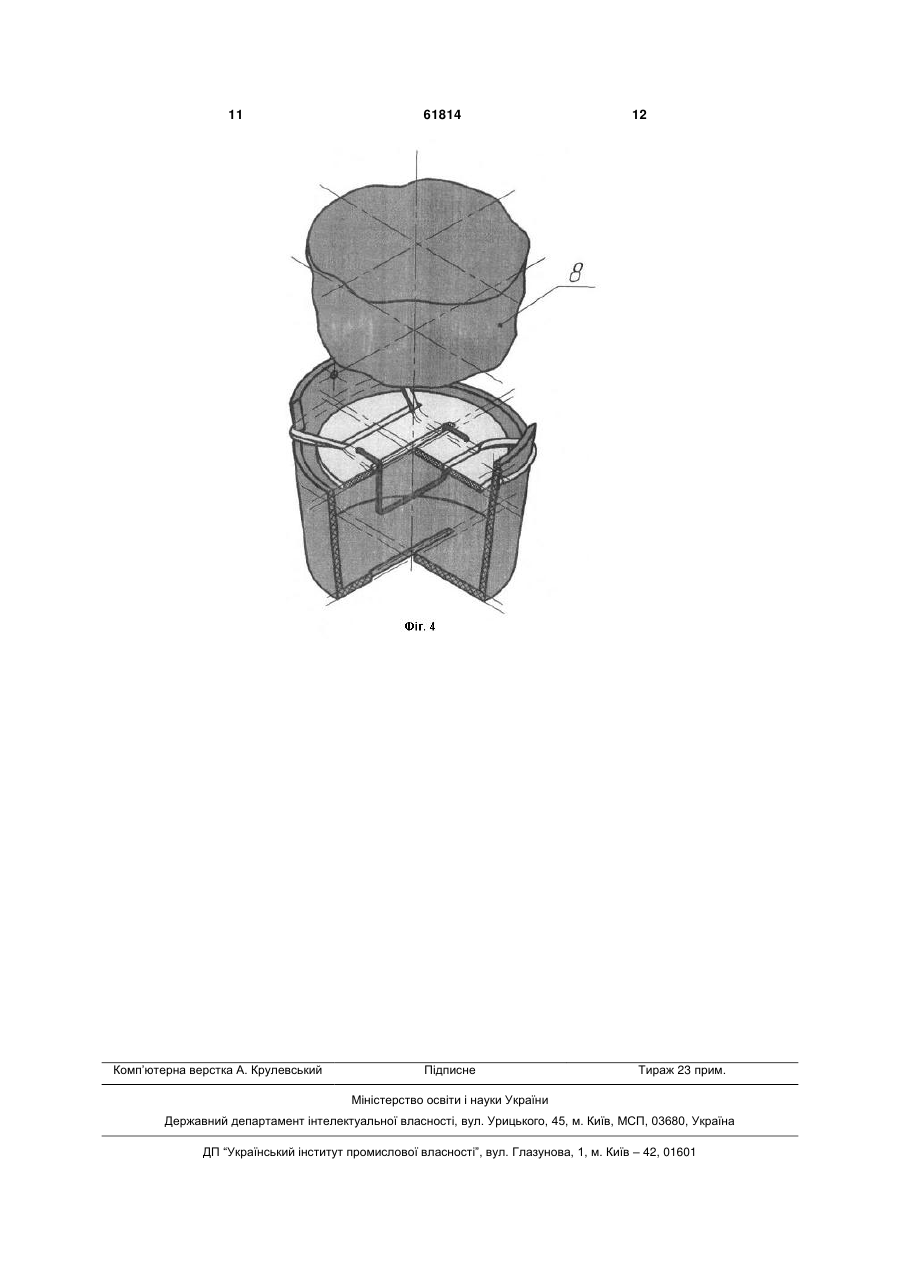

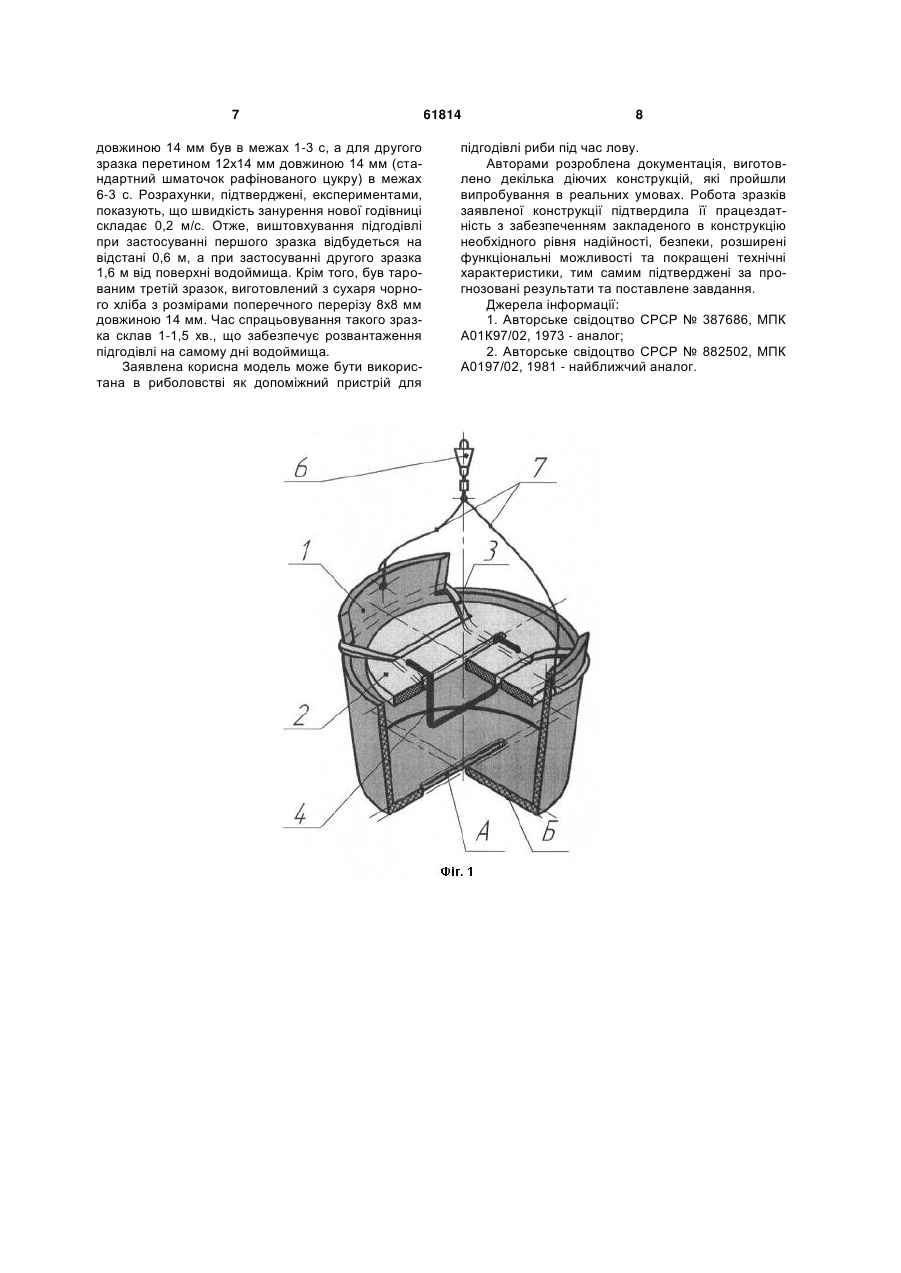

1. Годівниця для підгодівлі риб, що має ємність, щонайменше два дна та стопорний елемент з матеріалу, що руйнується від контакту з водою, при цьому щонайменше одне дно, яке виконане рухомим і взаємодіє з пружним елементом, спільно з останнім є елементами механізму виштовхування підгодівлі, а в другому дні є отвір в центрі, яка відрізняється тим, що ємність виконана по формі стакана, має симетрично розташовані закріпини у вигляді виступаючих елементів з пазами та щонайменше по одному отвору в кожній закріпині, механізм виштовхування підгодівлі має симетрично розташовані еластичні елементи у вигляді кілець, кожне з яких перегнуте по діаметру, протягнуте через відповідний поздовжній проріз в рухомому дні і своїми дуговими елементами установлене з натягом в симетрично виконаних пазах відповідних закріпин, при цьому рухоме дно, завдяки натягу симетрично розташованих і закріплених в пазах закріпин еластичних елементів, є підп U 2 (19) 1 3 ванні стопорного елементу підгодівля не зразу випадає в воду під дією сили ваги із-за її прилипання до стінок пристрою. В цьому випадку, для цілковитого звільнення годівниці від підгодівлі, необхідно чекати, доки вона розмокне, або здійснювати неодноразові підсмикування годівниці, що призводить до розпорошення і знесення течією підгодівлі від первинного місця закидання, також відлякує риби, внаслідок чого зменшується успішність рибної ловлі. Також до недоліків відомої годівниці слід віднести й те, що елементи її конструкції виготовлені переважно з металу, що ускладнює конструкцію і збільшує її вагу, а для запобігання корозії деталі годівниці мають бути з антикорозійним покриттям, що в свою чергу призводить до подорожчання виробу. Розвантаження підгодівлі при застосуванні відомого пристрою відбувається на дні водойми. Однак, часто з метою принаджування риби до місця лову за рахунок створення шлейфа зважених часток підгодівлі, розвантаження необхідно робити біля поверхні водойми, або ж на певній глибині, чого не може забезпечити відома годівниця. В зв'язку з тим, що відома конструкція годівниці має значну вагу і володіє негативною плавучістю (важча за воду), її евакуація відбувається по дну водойми, переважно через зарослі, нагромадження, тощо, що може призвести до зачіпок за перешкоди на дні і, як наслідок, до пориву жилки і втрати виробу. Найбільш близьким до заявленої конструкції корисної моделі по технічній суті та досягнутому результату є підгодівля [2], яка має практично всі наявні конструктивні елементи конструкції [1] і додатково має центральну втулку, що охоплює трубку, втулка і грубка в свою чергу розташовані в циліндричному кожусі, а до ємності з боку рухомого дна прикріплений поплавок, при цьому рухоме дно може бути виконаним з’ємним. В конструкції найближчого аналога надійність в роботі та під час розкриття підвищилась, але в той же час вище наведені суттєві недоліки залишились. Крім того, наявність додаткового поплавка в найближчому аналозі ускладнює конструкцію, створює незручності під час закидання годівниці і може бути додатковим елементом для зачіпок під час евакуації виробу з водойми. З метою усунення вказаних недоліків прототипу в основу створення корисної моделі було поставлене завдання створити спрощену вдосконалену конструкцію з новою сукупністю конструктивних елементів та з розширеними функціональними можливостями і підвищеною надійністю та технологічністю зібрання і обслуговування, здешевлену конструкцію годівниці для підгодівлі риб, шляхом організації нової сукупності елементів, застосування полегшеного матеріалу деталей, нової форми ємності, та здешевленого пружного елемента. Поставлена задача і технічний результат досягаються тим, що в годівниці для підгодівлі риб, що має ємність, щонайменше два дна та стопорний елемент з матеріалу, що руйнується від контакту з водою, при цьому щонайменше одне дно, яке 61814 4 виконане рухомим і взаємодіє з пружним елементом, спільно з останнім є елементами механізму виштовхування підгодівлі, а в другому дні є отвір в центрі, ємність виконана по формі стакана, має симетрично розташовані закріпини у вигляді виступаючих елементів з пазами та щонайменше по одному отвору в кожній закріпині, механізм виштовхування підгодівлі має симетрично розташовані еластичні елементи у вигляді кілець, кожне з яких перегнуте по діаметру, протягнуте через відповідний поздовжній проріз в рухомому дні і своїми дуговими елементами установлене з натягом в симетрично виконаних пазах відповідних закріпин, при цьому рухоме дно, завдяки натягу симетрично розташованих і закріплених в пазах закріпин еластичних елементів, є підпружиненим штовхачем. в якому жорстко закріплена і ввігнута всередину стакана U-подібна скоба, конструктивно установлена з можливістю її проходження назовні через отвір в дні стакана на висоту, якою забезпечена можливістю установлення стопорного елемента в отворі дуги скоби ззовні стакана, а симетрично розташовані отвори в закріпині забезпечують можливість закріплення та утримання годівниці на жилці та її неодноразове опускання-підіймання з водойми. Крім того, в заявленій конструкції підгодівлі риб годівниця без вкладеної в неї підгодівлі має позитивну плавучість, її ємність має форму перевернутого зрізаного конуса, отвір в центрі дна ємності виконаний поздовжнім по лінії діаметра дна, а стопорний елемент механізму виштовхування підгодівлі в воду виконаний тарованим відносно часу спрацьовування. Крім того, в заявленій конструкції годівниці для підгодівлі риб висота виступаючої частини U- подібної скоби ззовні годівниці визначається з умов дотикання рухомого дна до нерухомого, а довжина поздовжнього отвору в центрі дна визначаються за умов та конструктивно з забезпечення можливості установлення ззовні дна годівниці в отвір виступаючої частини скоби стопорного елемента. Спільними з найближчим аналогом суттєвими ознаками є: ємність, щонайменше два дна та стопорний елемент з матеріалу, що руйнується від контакту з водою, при цьому щонайменше одне дно, яке виконане рухомим і взаємодіє з пружним елементом, спільно з останнім є елементами механізму виштовхування підгодівлі, а в другому дні є отвір в центрі. Суттєві відмінні ознаки заявленого пристрою, наступні: - ємність виконана по формі стакана; - ємність має симетрично розташовані закріпини у вигляді виступаючих елементів; - в виступаючих елементах виконані пази по краях на верхній кромці стакана та щонайменше по одному симетрично розташованому відносно центру стакана та на однаковій відстані від країв виступаючих елементів отвору в кожній закріпині; - механізм виштовхування підгодівлі має симетрично розташовані еластичні елементи у вигляді кілець; - кожне з еластичних кілець перед установкою перегнуте по діаметру і протягнуте через відповід 5 ний поздовжній проріз в рухомому дні і своїми дуговими елементами установлене завдяки декільком виткам навколо виступаючого елемента з натягом в симетрично виконаних пазах відповідних закріпин; - рухоме дно, завдяки натягу симетрично розташованих і закріплених в пазах закріпин еластичних елементів, є підпружиненим штовхачем; - в рухомому дні жорстко закріплена і ввігнута всередину стакана U-подібна скоба; - скоба конструктивно установлена з можливістю при натисненні на рухоме дно її проходження назовні через отвір в дні стакана; - U-подібна скоба при натисненні на рухоме дно проходить назовні через отвір в дні стакана на висоту, якою забезпечена можливістю установлення стопорного елемента в отворі дуги скоби ззовні стакана; - симетрично розташовані отвори в закріпині забезпечують можливість закріплення та утримання годівниці на жилці та її неодноразове опускання-підіймання з водойми. Також в заявленій годівниці для підгодівлі риб слід виділити додаткові суттєві ознаки такі як: годівниця без підгодівлі має позитивну плавучість, її ємність має форму перевернутого зрізаного конуса, отвір в центрі дна ємності виконаний поздовжнім по лінії діаметра дна, а стопорний елемент механізму виштовхування підгодівлі в воду виконаний тарованим відносно часу спрацьовування. Також в заявленій годівниці для підгодівлі риб можуть бути використані розширювальні суттєві ознаки, до яких належить те, що висота виступаючої частини U-подібної скоби ззовні годівниці визначається з умов дотикання рухомого дна до нерухомого, а довжина поздовжнього отвору в центрі дна визначаються за умов та конструктивно з забезпечення можливості установлення ззовні дна годівниці в отвір виступаючої частини скоби стопорного елемента. Загалом конструкція корисної моделі заявленої годівниці складається з 4-х основних деталей простої конфігурації, які переважно виготовляють з легкого пластика, який втримується на воді і під час довгострокового використання не піддається корозії. Тому така годівниця без завантаженої підгодівлі має позитивну плавучість (легша за воду), що забезпечує її вивільнення вже по поверхні водоймища і, таким чином, виключає можливість зачіпок її за донні зарослі і, як наслідок, не буде рватись жилка, відриватись годівниця. Крім того, виштовхування підгодівлі з годівниці відбувається в якому завгодно просторовому положенні годівниці в воді, цьому сприяє можливість застосування тарованого стопорного елемента, внаслідок чого необхідність поплавка відпадає. Заявник передбачив заявленим технічним рішенням функціональні можливості корисної моделі, - з метою забезпечення розвантаження годівниці на дні, на поверхні і на певній глибині водоймища, годівниця забезпечена тарованим стопорним елементом. При одному і тому ж розтягу еластичного елементу у вигляді кільця при зведеному механізмі, час руйнування стопорного елемента при його контакті з водою, а значить і час спрацьовування 61814 6 механізму виштовхування, залежить від матеріалу стопорного елемента і розмірів його поперечного перетину, щільності його. Застосування тарованих стопорних елементів 5 дозволяє робити виштовхування підгодівлі на заздалегідь заданій глибині водоймища. Суть заявленої корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд годівниці, на фіг. 2 - те ж саме, загальний вигляд пристрою з зведеним механізмом, на фіг. 3 - те ж саме, загальний вигляд пристрою з завантаженою підгодівлею, на фіг. 4 - те ж саме, загальний вигляд пристрою після виштовхування підгодівлі. Пропонована годівниця містить ємність 1 у вигляді конічного стакана, штовхач 2 у вигляді рухомого дна, щонайменше один еластичний елемент 3 у вигляді кільця, скобу 4 U-подібна, стопорний елемент 5, карабін 6, жилку 7 і підгодівлю 8. Годівниця працює в наступний спосіб. На штовхач 2 натискують пальцями рук, долаючи опір еластичного кільця 3 та направляючи скобу 4 в паз А нерухомого дна ємності 1. Далі в утворений ззовні між поверхнею Б дна ємності 1 і U- подібною скобою 4 установлюють стопорний елемент 5. Після цього вважається, що механізм виштовхування зведеним, підготовленим до завантаження підгодівлі (фіг.2). Далі ємність 1 годівниці заповнюють підгодівлею 8 (фіг.3), кладуть на штовхач 2 у вигляді рухомого другого дна, потім годівницю за допомогою карабіна 6 і жилки 7 закріплюють до основної жилки спінінга і закидають на заздалегідь обрану відстань. При контакті з водою стопорний елемент 5 вбирає воду і руйнується, і в цей момент за рахунок пружних сил, що створені раніш розтягненим еластичним елементом 3, спрацьовує механізм виштовхування, підгодівля 8, що знаходиться на штовхані 2, без опору стінками конічної ємності 1 автоматично виштовхується в воду (фіг.4). Опір зчеплення підгодівлі 8 з внутрішньою конічною стінкою ємності 1 найбільший в момент початкового відриву, коли тільки зруйнується стопорний елемент 5 і при цьому також найбільше зусилля створюється еластичним елементом 3, тому з підйомом підгодівлі зменшується зчеплення з стінками ємності 1 за рахунок конусної поверхні внутрішньої стінки ємності 1. У зв'язку з тим, що підгодівля 8 виштовхується у воду примусово, ніби під дією поршня-рухомого дна штовхача 2, за допомогою дії механізму виштовхування, підгодівля 8 може бути будь-якої завгодно консистенції. Наприклад, при закиданні сипучої або гранульованої підгодівлі 8, ємність 1 спочатку на 2/3 об'єму заповнюється цією підгодівлею, а останній об'єм зверху заповнюється підгодівлею більш в'язкої консистенції, це виключає можливість розльоту та не прогнозоване розкидання підгодівлі під час польоту годівниці в зону передбачуваного лову риби. Дослідним шляхом було встановлено, що при зусиллі еластичного кільця 3, рівному 40Н і при застосуванні стопорного елемента 5 з пресованого цукру (рафінаду), час спрацьовування механізму складає для першого зразка перетином 6 х 14 мм і 7 довжиною 14 мм був в межах 1-3 с, а для другого зразка перетином 12x14 мм довжиною 14 мм (стандартний шматочок рафінованого цукру) в межах 6-3 с. Розрахунки, підтверджені, експериментами, показують, що швидкість занурення нової годівниці складає 0,2 м/с. Отже, виштовхування підгодівлі при застосуванні першого зразка відбудеться на відстані 0,6 м, а при застосуванні другого зразка 1,6 м від поверхні водоймища. Крім того, був тарованим третій зразок, виготовлений з сухаря чорного хліба з розмірами поперечного перерізу 8x8 мм довжиною 14 мм. Час спрацьовування такого зразка склав 1-1,5 хв., що забезпечує розвантаження підгодівлі на самому дні водоймища. Заявлена корисна модель може бути використана в риболовстві як допоміжний пристрій для 61814 8 підгодівлі риби під час лову. Авторами розроблена документація, виготовлено декілька діючих конструкцій, які пройшли випробування в реальних умовах. Робота зразків заявленої конструкції підтвердила її працездатність з забезпеченням закладеного в конструкцію необхідного рівня надійності, безпеки, розширені функціональні можливості та покращені технічні характеристики, тим самим підтверджені за прогнозовані результати та поставлене завдання. Джерела інформації: 1. Авторське свідоцтво СРСР № 387686, МПК А01К97/02, 1973 - аналог; 2. Авторське свідоцтво СРСР № 882502, МПК А0197/02, 1981 - найближчий аналог. 9 61814 10 11 Комп’ютерна верстка А. Крулевський 61814 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Manger to feed fish

Автори англійською

Shmakov Borys Mykhailovych, Shmakova Natalia Borysivna

Назва патенту російською

Кормушка для подкормки рыб

Автори російською

Шмаков Борис Михайлович, Шмакова Наталья Борисовна

МПК / Мітки

МПК: A01K 97/00

Мітки: годівниця, підгодівлі, риб
