Пластикова пляшка

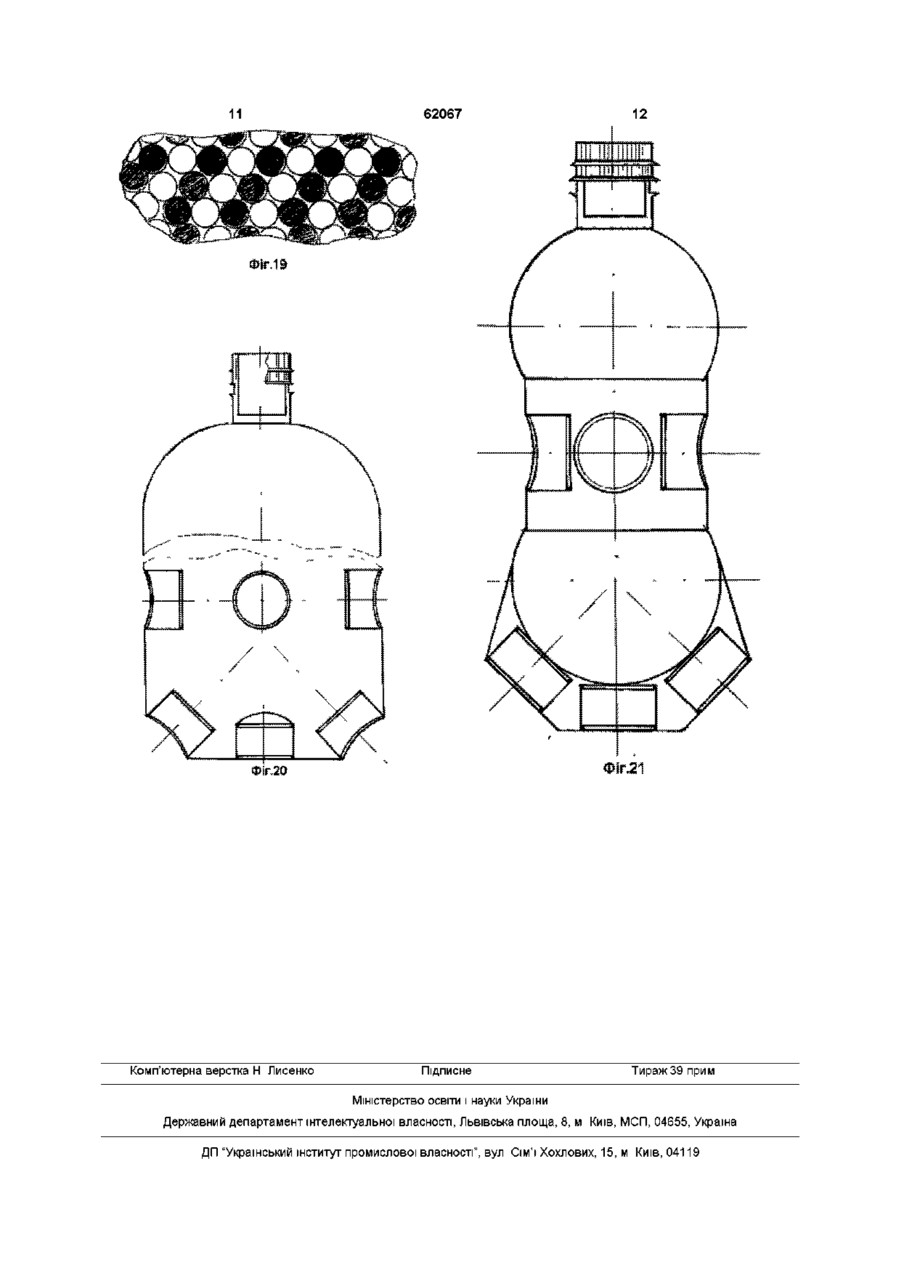

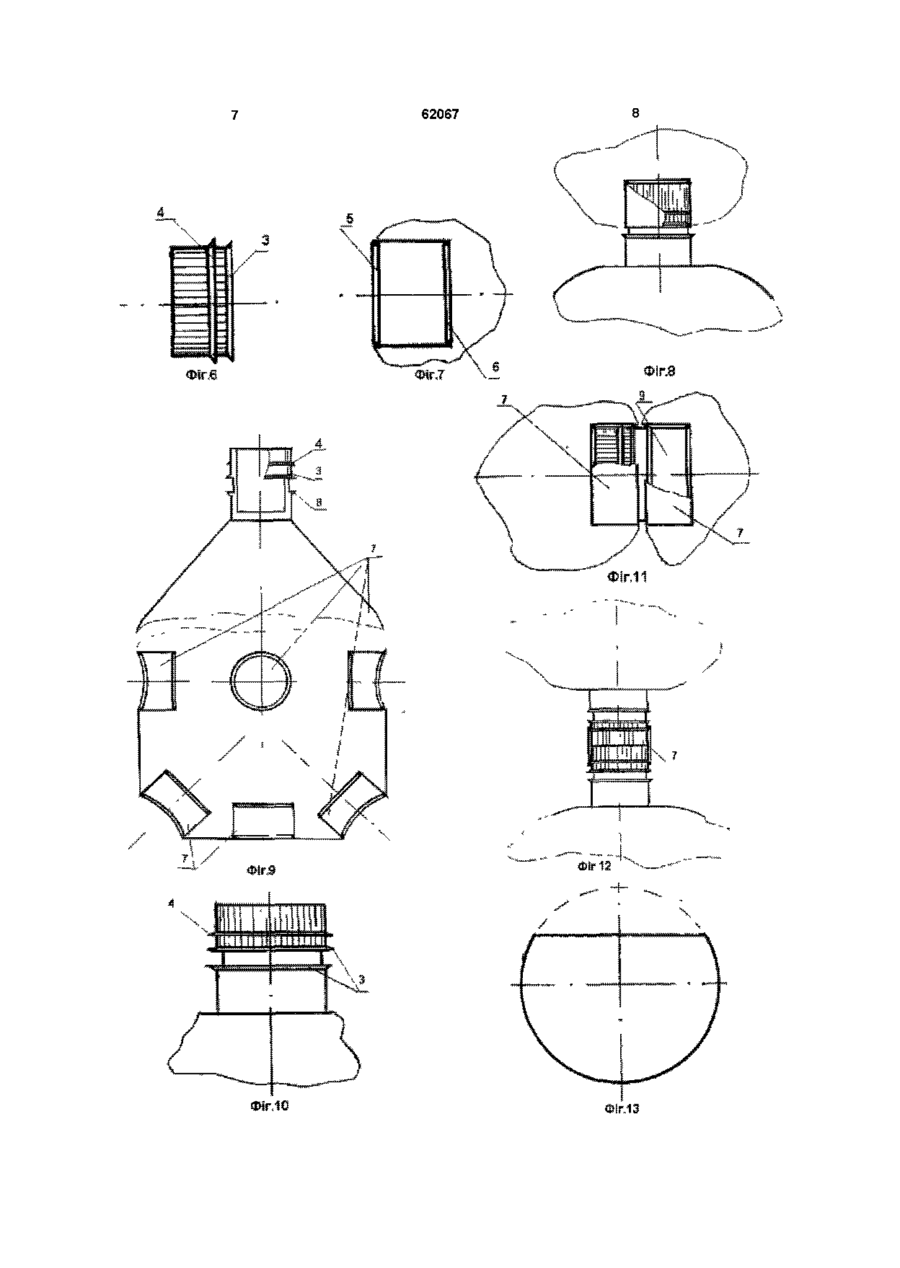

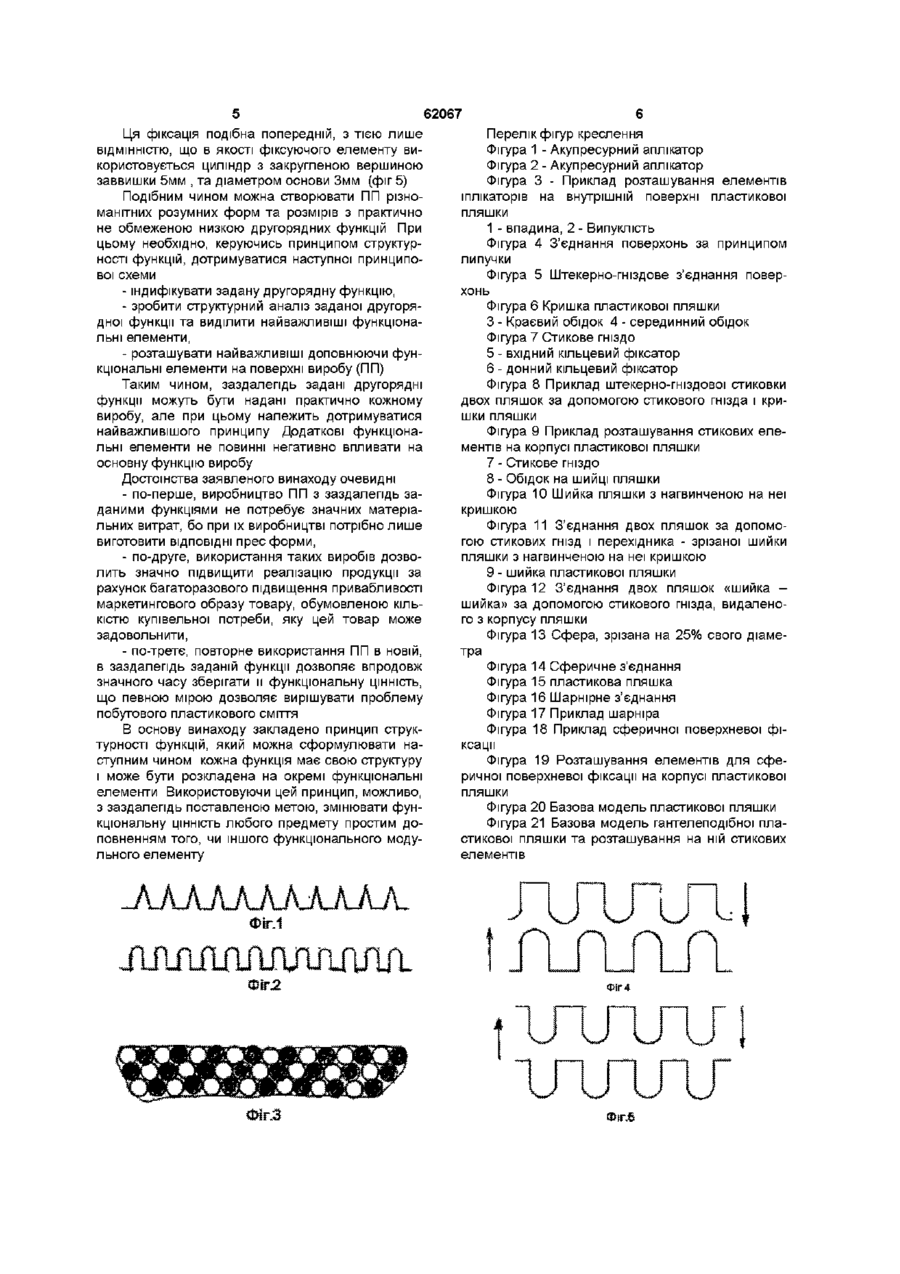

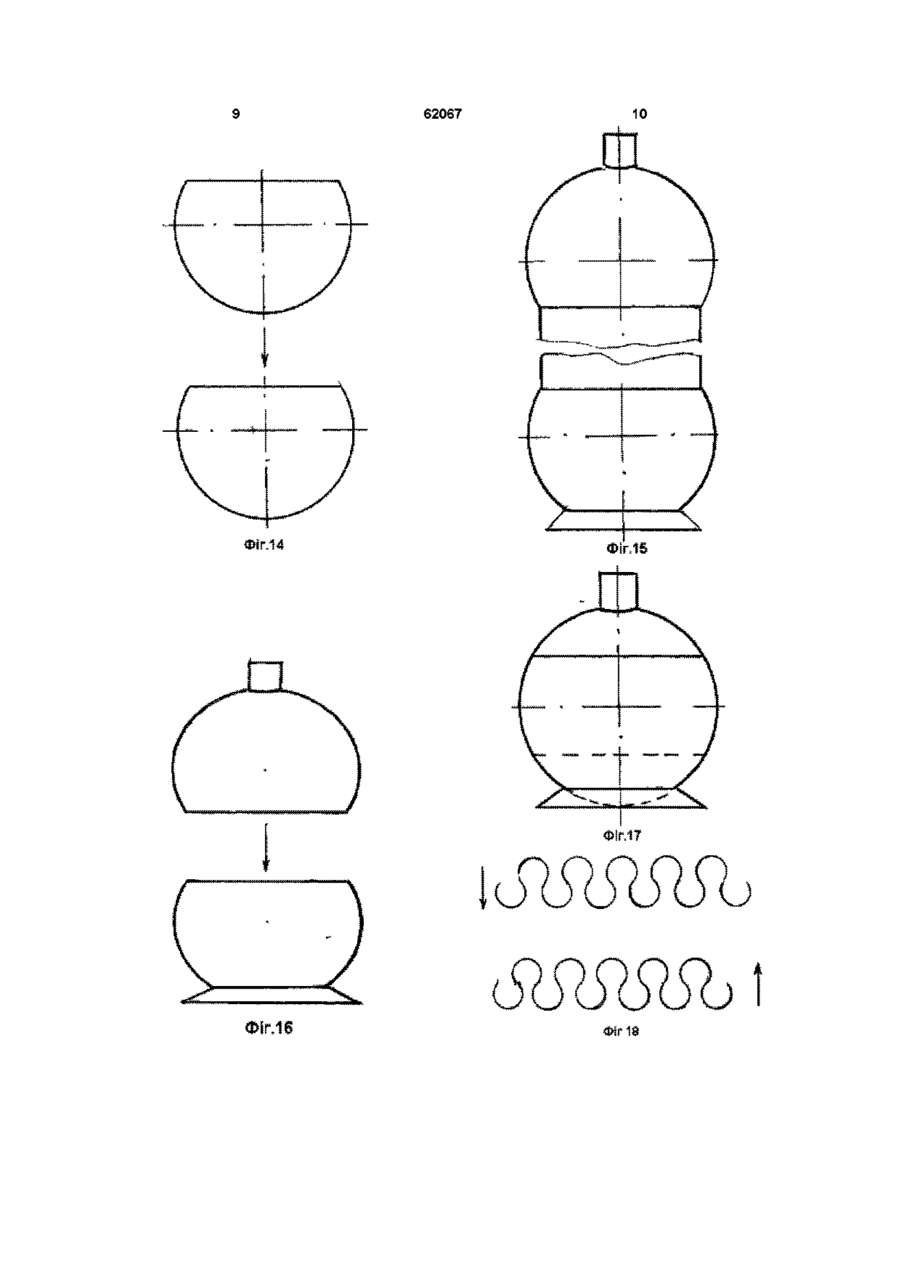

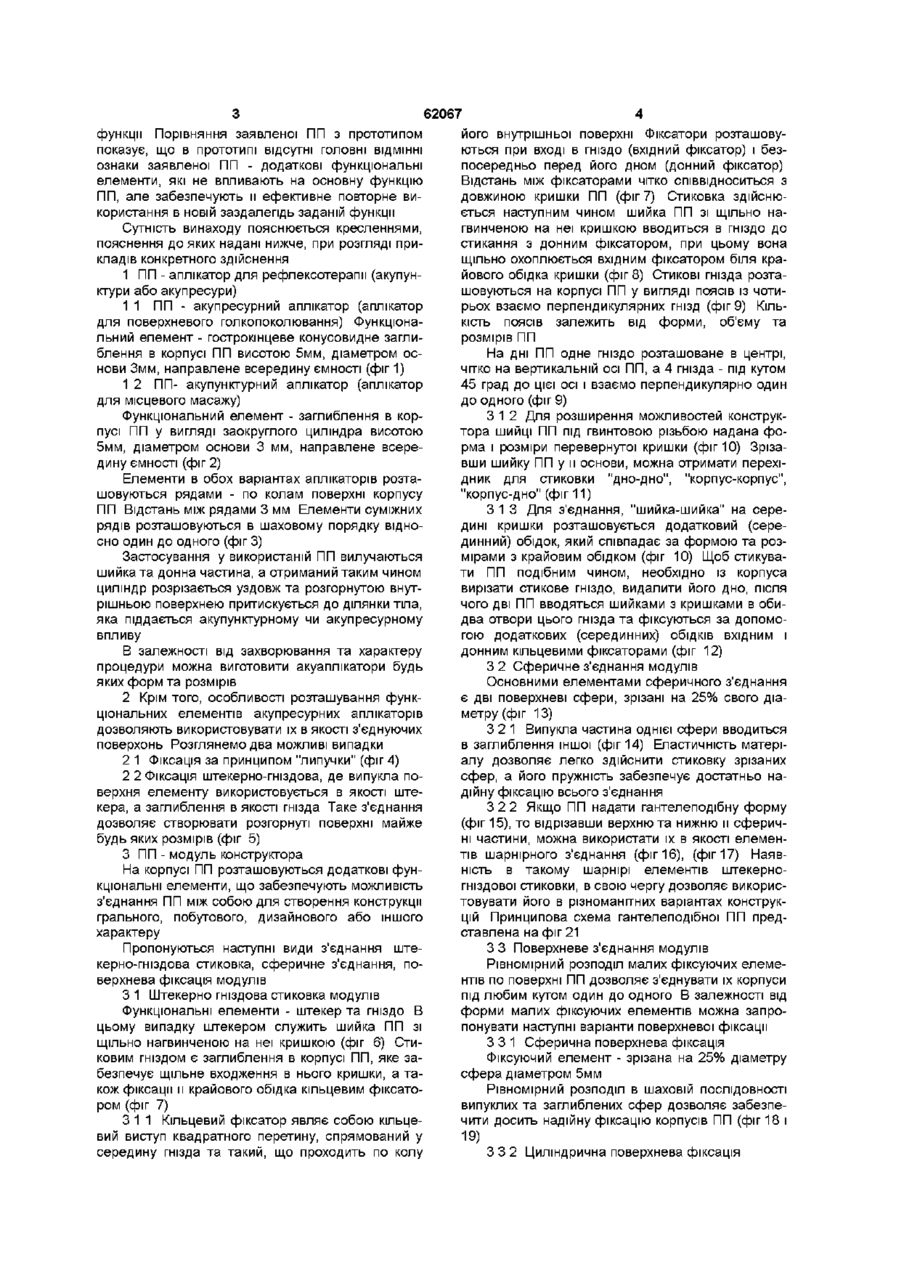

1 Пластикова пляшка, що має корпус фігурної форми, яка відрізняється тим, що на и корпусі виконані стикові гнізда з двома кільцевими фіксаторами, шийка пляшки під її гвинтовою різзю має форму і розміри перевернутої кришки з одним крайовим обідком, а на середині кришки виконаний додатковий обідок для штекерно-гніздового стикування пляшок між собою 2 Пляшка за п 1, яка відрізняється тим, що їй надана гантелеподібна форма з двох зрізаних на 25% діаметра сфер для використання нижньої і верхньої сферичних частин пляшки як шарніра 3 Пляшка за п 1, яка відрізняється тим, що на циліндричній частині її корпуса послідовно в шаховому порядку розташовані опуклі та вдавлені заокруглені циліндри висотою 5мм і діаметром основи Змм або сфери діаметром 5мм, зрізані на чверть свого діаметра для поверхневого з'єднання пляшок між собою 4 Пляшка за п 1, яка відрізняється тим, що на циліндричній частині її корпуса виконані направлені всередину пляшки гострокінцеві конусоподібні або у вигляді заокругленого циліндра заглиблення висотою 5мм і діаметром Змм, які розташовані в шаховому порядку по колах поверхні пляшки для використання як аплікаторів для рефлексотерапм та поверхневого з'єднання частин пляшок Винахід відноситься до галузі легкої промисловості, а саме, до виробництва пластикової тари для роздрібної реалізації прохолоджуючих напоїв або інших рідин, які використовуються в побуті Пляшка на протязі багатьох ВІКІВ Є основна тарна одиниця для зберігання і роздрібної реалізації своєї основної функції, маса використаних ПП перетворюється на сміття, яке забруднює оточуюче середовище, що в свою чергу, потребує значних матеріальних витрат на його утилізацію Це відбувається тому, що після використання вмісту ПП, остання практично повністю втрачає свою функціональну ЦІННІСТЬ Так, в Офіційному бюлетені "Промислова власність" №1 за 2000 рік представлена "Пластикова пляшка" (св №4877), яка відрізняється від інших аналогів тільки дизайном, не маючи при цьому ніяких функціональних відмінностей і можливості ефективного повторного використання в новій, ВІДМІННІЙ від первісної, функції В основу винаходу поставлена задача надати пластиковій пляшці при її виробництві багатофункцюнальності для її ефективного повторного використання Ця задача вирішується завдяки тому, що в конструкцію ПП заздалегідь задані додаткові функціональні (модульні) елементи, що розташовані на и корпусі з заздалегідь заданими вторинними функціями, модульованими за принципом структурності функцій Порівняльний аналіз з прототипом показує, що заявлена ПП відрізняється тим, що після використання за своїм первісним призначенням, вона не втрачає своєї функціональної ЦІННОСТІ І може бути повторно використана в новій, заздалегідь заданій харчових та технічних рідин ВІДОМІ ПЛЯШКИ, виго товлені із кераміки, дерева, металу, скла Довідкова література так визначає сукупність суттєвих ознак пляшки "Посудина з вузькою шийкою" (Большая Советская Энциклопедия, 1971, Т 4, стр 161, "Словарь русского языка" Ожегов С И , М "Советская Энциклопедия" 1973, стр 61) Сьогодні ОСНОВНОЮ тарою для зберігання і роздрібної реалізації харчових та технічних рідин є пластикова пляшка (ПП), яка відрізняється зручністю в експлуатації, МІЦНІСТЮ, легкістю, простотою та дешевизною виробництва Різноманітні модифікації ПП виробляються і використовуються так давно, що сьогодні знайти доступну літературу з докладним описом початкової ПП практично не можливо Тому в якості аналогів винаходу використані ПП, наведені в Офіціальному бюлетені "Промислова власність"(ПВ), свідоцтва №№3116 (ПВ №7, 1999р ), 3362,3425 (ПВ №1, 2001 р ) Недоліком зазначених ПП є обмеженість можливостей їх ефективного повторного функціонування, внаслідок чого, відразу після здійснення 1 (О о (О 62067 функції Порівняння заявленої ПП з прототипом його внутрішньої поверхні Фіксатори розташовупоказує, що в прототипі відсутні головні ВІДМІННІ ються при вході в гніздо (вхідний фіксатор) і безознаки заявленої ПП - додаткові функціональні посередньо перед його дном (донний фіксатор) елементи, які не впливають на основну функцію Відстань між фіксаторами чітко СПІВВІДНОСИТЬСЯ З ПП, але забезпечують и ефективне повторне видовжиною кришки ПП (фіг 7) Стиковка здійснюкористання в новій заздалегідь заданій функції ється наступним чином шийка ПП зі щільно нагвинченою на неї кришкою вводиться в гніздо до Сутність винаходу пояснюється кресленнями, стикання з донним фіксатором, при цьому вона пояснення до яких надані нижче, при розгляді прищільно охоплюється вхідним фіксатором біля кракладів конкретного здійснення йового обідка кришки (фіг 8) Стикові гнізда розтаI ПП - аплікатор для рефлексотерапм (акупуншовуються на корпусі ПП у вигляді поясів із чотиктури або акупресури) рьох взаємо перпендикулярних гнізд (фіг 9) КІЛЬI I ПП - акупресурний аплікатор (аплікатор КІСТЬ ПОЯСІВ залежить від форми, об'єму та для поверхневого гол ко поколювання) Функціонарозмірів ПП льний елемент - гострокінцеве конусовидне заглиблення в корпусі ПП висотою 5мм, діаметром осНа дні ПП одне гніздо розташоване в центрі, нови Змм, направлене всередину ємності (фіг 1) чітко на вертикальній осі ПП, а 4 гнізда - під кутом 45 град до цієї осі і взаємо перпендикулярно один 1 2 ПП- акупунктурний аплікатор (аплікатор до одного (фіг 9) для місцевого масажу) Функціональний елемент - заглиблення в кор3 1 2 Для розширення можливостей конструкпусі ПП у вигляді заокруглого циліндра висотою тора шийці ПП під гвинтовою різьбою надана фо5мм, діаметром основи 3 мм, направлене всерерма і розміри перевернутої кришки (фіг 10) Зрізадину ємності (фіг 2) вши шийку ПП у и основи, можна отримати перехідник для стиковки "дно-дно", "корпус-корпус", Елементи в обох варіантах аплікаторів розта"корпус-дно" (фіг 11) шовуються рядами - по колам поверхні корпусу ПП Відстань між рядами 3 мм Елементи суміжних 3 1 3 Для з'єднання, "шийка-шийка" на серерядів розташовуються в шаховому порядку віднодині кришки розташовується додатковий (сересно один до одного (фіг 3) динний) обідок, який співпадає за формою та розмірами з крайовим обідком (фіг 10) Щоб стикуваЗастосування у використаній ПП вилучаються ти ПП подібним чином, необхідно із корпуса шийка та донна частина, а отриманий таким чином вирізати стикове гніздо, видалити його дно, після циліндр розрізається уздовж та розгорнутою внутчого дві ПП вводяться шийками з кришками в обирішньою поверхнею притискується до ділянки тіла, два отвори цього гнізда та фіксуються за допомояка піддається акупунктурному чи акупресурному гою додаткових (серединних) обідків вхідним і впливу донним кільцевими фіксаторами (фіг 12) В залежності від захворювання та характеру процедури можна виготовити акуаплікатори будь З 2 Сферичне з'єднання модулів яких форм та розмірів Основними елементами сферичного з'єднання є дві поверхневі сфери, зрізані на 25% свого діа2 Крім того, особливості розташування функметру (фіг 13) ціональних елементів акупресурних аплікаторів дозволяють використовувати їх в якості з'єднуючих 3 2 1 Випукла частина однієї сфери вводиться поверхонь Розглянемо два можливі випадки в заглиблення іншої (фіг 14) Еластичність матеріалу дозволяє легко здійснити стиковку зрізаних 2 1 Фіксація за принципом "липучки" (фіг 4) сфер, а його пружність забезпечує достатньо на2 2 Фіксація штекерно-гніздова, де випукла подійну фіксацію всього з'єднання верхня елементу використовується в якості штекера, а заглиблення в якості гнізда Таке з'єднання 3 2 2 Якщо ПП надати гантелеподібну форму дозволяє створювати розгорнуті поверхні майже (фіг 15), то відрізавши верхню та нижню и сферичбудь яких розмірів (фіг 5) ні частини, можна використати їх в якості елементів шарнірного з'єднання (фіг 16), (фіг 17) Наяв3 ПП - модуль конструктора ність в такому шарнірі елементів штекерноНа корпусі ПП розташовуються додаткові фунгніздової стиковки, в свою чергу дозволяє викорискціональні елементи, що забезпечують можливість товувати його в різноманітних варіантах конструкз'єднання ПП між собою для створення конструкції цій Принципова схема гантелеподібної ПП предгрального, побутового, дизайнового або іншого ставлена на фіг 21 характеру Пропонуються наступні види з'єднання штеЗ 3 Поверхневе з'єднання модулів керно-гніздова стиковка, сферичне з'єднання, поРівномірний розподіл малих фіксуючих елемеверхнева фіксація модулів нтів по поверхні ПП дозволяє з'єднувати їх корпуси під любим кутом один до одного В залежності від З 1 Штекерно гніздова стиковка модулів форми малих фіксуючих елементів можна запроФункціональні елементи - штекер та гніздо В понувати наступні варіанти поверхневої фіксації цьому випадку штекером служить шийка ПП зі щільно нагвинченою на неї кришкою (фіг 6) Сти3 3 1 Сферична поверхнева фіксація ковим гніздом є заглиблення в корпусі ПП, яке заФіксуючий елемент - зрізана на 25% діаметру безпечує щільне входження в нього кришки, а тасфера діаметром 5мм кож фіксації и крайового обідка кільцевим фіксатоРівномірний розподіл в шаховій ПОСЛІДОВНОСТІ ром (фіг 7) випуклих та заглиблених сфер дозволяє забезпечити досить надійну фіксацію корпусів ПП (фіг 18 і 3 11 Кільцевий фіксатор являє собою кільце19) вий виступ квадратного перетину, спрямований у середину гнізда та такий, що проходить по колу 3 3 2 Циліндрична поверхнева фіксація 62067 Ця фіксація подібна попередній, з тією лише ВІДМІННІСТЮ, що в якості фіксуючого елементу використовується циліндр з закругленою вершиною заввишки 5мм , та діаметром основи Змм (фіг 5) Подібним чином можна створювати ПП різноманітних розумних форм та розмірів з практично не обмеженою низкою другорядних функцій При цьому необхідно, керуючись принципом структурності функцій, дотримуватися наступної принципової схеми - індифікувати задану другорядну функцію, - зробити структурний аналіз заданої другорядної функції та виділити найважливіші функціональні елементи, - розташувати найважливіші доповнюючи функціональні елементи на поверхні виробу (ПП) Таким чином, заздалегідь задані другорядні функції можуть бути надані практично кожному виробу, але при цьому належить дотримуватися найважливішого принципу Додаткові функціональні елементи не повинні негативно впливати на основну функцію виробу Достоїнства заявленого винаходу очевидні - по-перше, виробництво ПП з заздалегідь заданими функціями не потребує значних матеріальних витрат, бо при їх виробництві потрібно лише виготовити ВІДПОВІДНІ прес форми, - по-друге, використання таких виробів дозволить значно підвищити реалізацію продукції за рахунок багаторазового підвищення привабливості маркетингового образу товару, обумовленою КІЛЬКІСТЮ купівельної потреби, яку цей товар може задовольнити, - по-третє, повторне використання ПП в новій, в заздалегідь заданій функції дозволяє впродовж значного часу зберігати и функціональну ЦІННІСТЬ, що певною мірою дозволяє вирішувати проблему побутового пластикового сміття В основу винаходу закладено принцип структурності функцій, який можна сформулювати наступним чином кожна функція має свою структуру і може бути розкладена на окремі функціональні елементи Використовуючи цей принцип, можливо, з заздалегідь поставленою метою, змінювати функціональну ЦІННІСТЬ любого предмету простим доповненням того, чи іншого функціонального модульного елементу ІГ.1 Перелік фігур креслення Фігура 1 - Акупресурний аплікатор Фігура 2 - Акупресурний аплікатор Фігура 3 - Приклад розташування елементів іплікаторів на внутрішній поверхні пластикової пляшки 1 - впадина, 2 - Випуклість Фігура 4 З'єднання поверхонь за принципом липучки Фігура 5 Штекерно-гніздове з'єднання поверхонь Фігура 6 Кришка пластикової пляшки З - Краєвий обідок 4 - серединний обідок Фігура 7 Стикове гніздо 5 - вхідний кільцевий фіксатор 6 - донний кільцевий фіксатор Фігура 8 Приклад штекерно-гніздової стиковки двох пляшок за допомогою стикового гнізда і кришки пляшки Фігура 9 Приклад розташування стикових елементів на корпусі пластикової пляшки 7 - Стикове гніздо 8 - Обідок на шийці пляшки Фігура 10 Шийка пляшки з нагвинченою на неї кришкою Фігура 11 З'єднання двох пляшок за допомогою стикових гнізд і перехідника - зрізаної шийки пляшки з нагвинченою на неї кришкою 9 - шийка пластикової пляшки Фігура 12 З'єднання двох пляшок «шийка шийка» за допомогою стикового гнізда, видаленого з корпусу пляшки Фігура 13 Сфера, зрізана на 25% свого діаметра Фігура 14 Сферичне з'єднання Фігура 15 пластикова пляшка Фігура 16 Шарнірне з'єднання Фігура 17 Приклад шарніра Фігура 18 Приклад сферичної поверхневої фіксації Фігура 19 Розташування елементів для сферичної поверхневої фіксації на корпусі пластикової пляшки Фігура 20 Базова модель пластикової пляшки Фігура 21 Базова модель гантелеподібної пластикової пляшки та розташування на ній стикових елементів 62067 ФІГ.11 62067 11 Комп'ютерна верстка Н Лисенко 62067 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
