Берегозахисна шпора

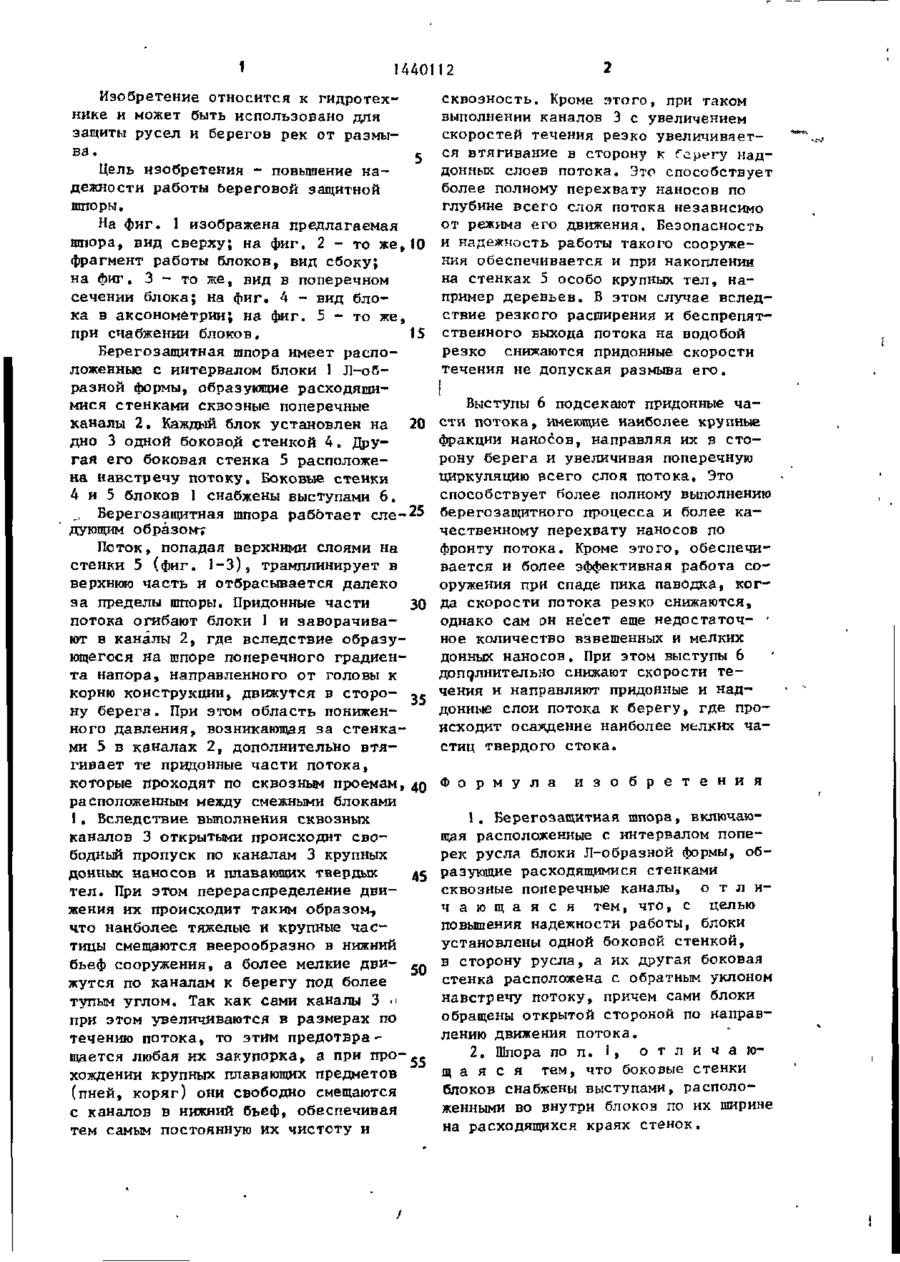

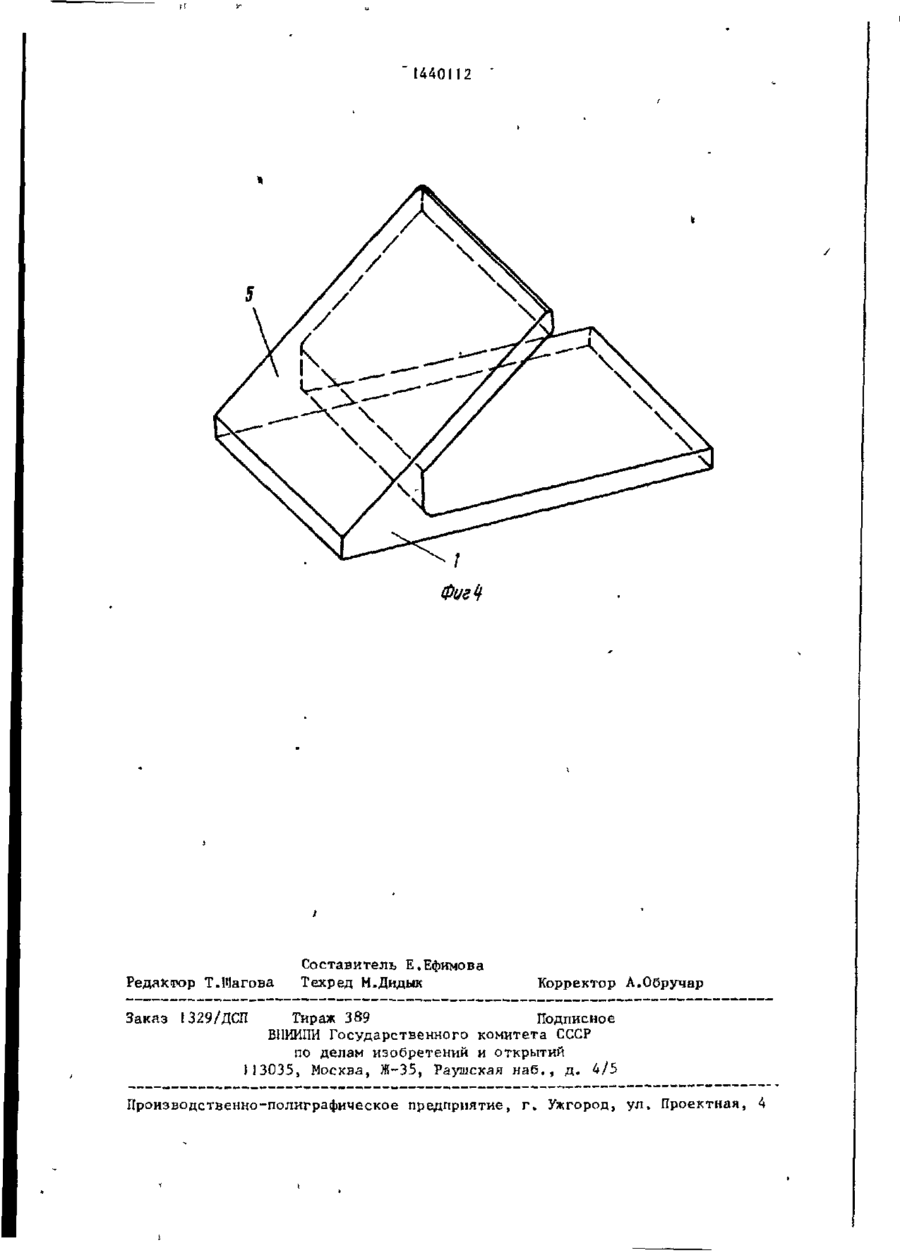

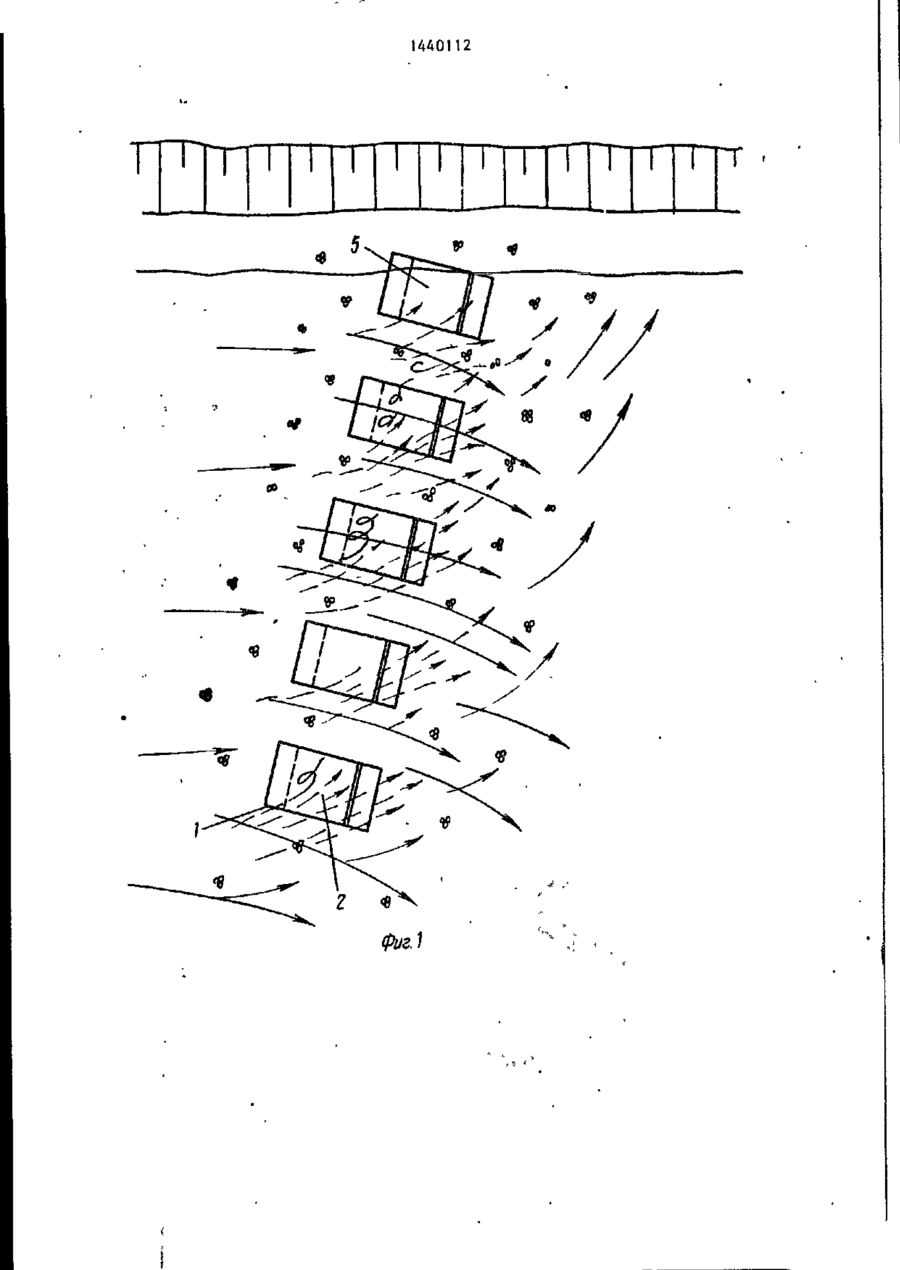

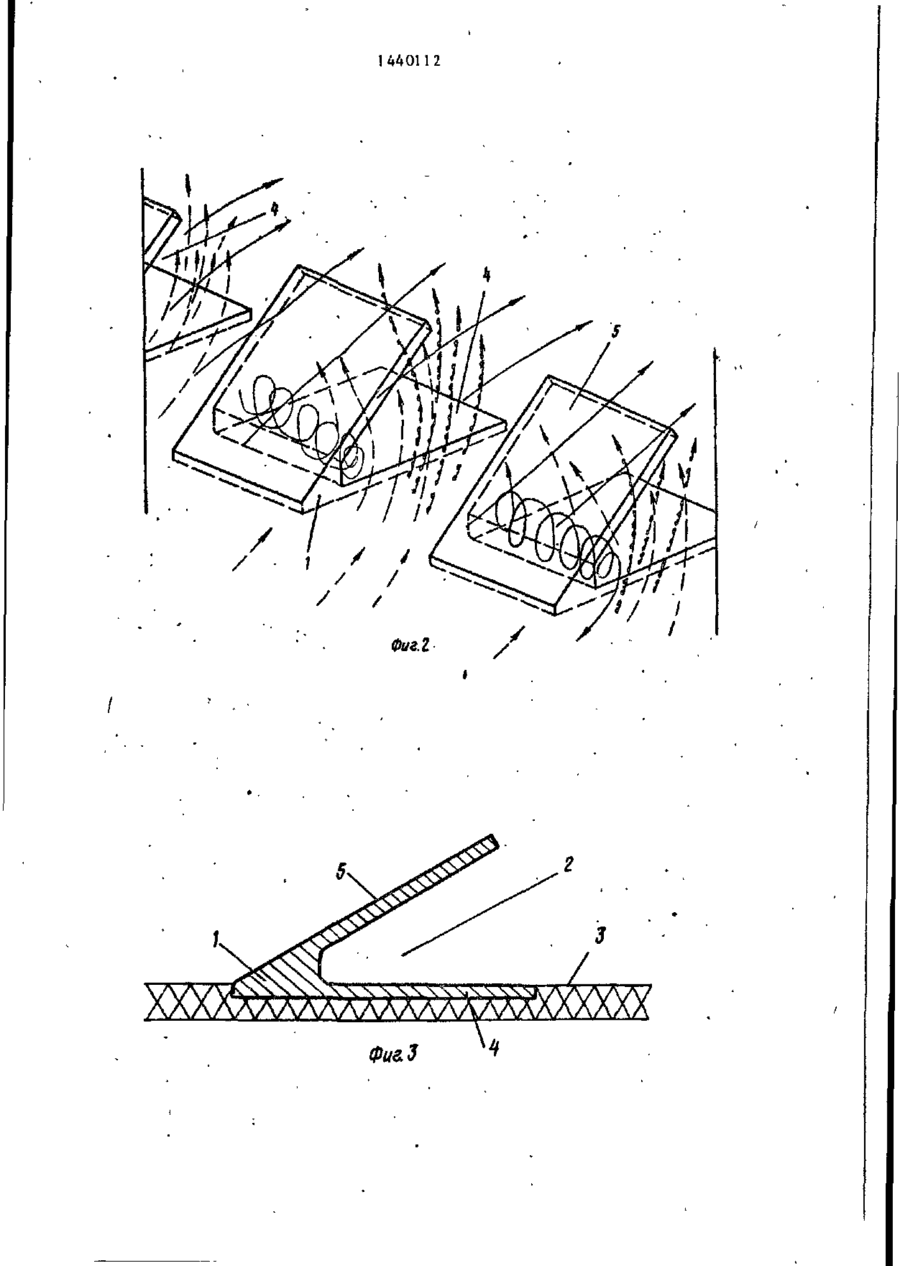

Изобретение относится к гидротехнике и может быть использовано для защиты русел и берегов от размыва. Цель изобретения - повышение надежности работы. Берегозащитная шпора состоит из Л-образных блоков, образующих между собой сквозные каналы 2, Каждый блок установлен на дно одной боковой стенкой 4. Другая его боковая стенка 5 расположена навстре чу потоку. Каналы 2 выполнены открытыми в сторону нижнего бьефа. Открытые с нижнего бьефа каналы 2 позволяют при прохождении в паводковом потоке крупных фракций влекомых донных наносов и крупных плавающих твердых тел выполнять эффективную и надежную защиту береговой зоны русла, позволяют беспрепятственно пропускать чєрез • сооружение паводковый сток, неэавиг симо от его расходных и скоростных величин, Блоки снабжены выступами 6, способствующими наиболее эффективному перехвату наносов и направленному транспортированию их в защищаемую зону. Шпору наиболее целесообразно выполнять в труднодоступных и тяжелых условиях горных массивов, а также таежных и сильно залесенных речных бассейнах. 1 з.п, ф-лы, 5 ил. 5 43-88 Фиг. 5 ;л \ С 1 1440112 Изобретение относится к гидротехнике и может быть использовано для защиты русел и берегов рек от размыва. Цель изобретения - повышение надежности работы береговой защитной шпоры. На фиг. 1 изображена предлагаемая шпора, вид сверху; на фиг, 2 - то же , 1 0 фрагмент работы блоков, вид сбоку; на фиг. 3 - то же, вид в поперечном сечении блока; на фиг. 4 - вид блока в аксонометрии; на фиг. 5 - то же при снабжении блоков. 15 Берегозащитная шпора имеет расположенные с интервалом блоки 1 Л-образной формы, образующие расходящимися стенками сквозные поперечные каналы 2, Каждый блок установлен на 20 дно 3 одной бокозой стенкой 4, Другая его боковая стенка 5 расположена навстречу потоку. Боковые стенки 4 я 5 блоков 1 снабжены выступами 6. Берегозащитная шпора работает еле дующим образом? Поток, попадая верхними слоями на стенки 5 (фиг. 1-3), трамплинирует в верхнюю часть и отбрасывается далеко за пределы шпоры. Придонные части 30 потока огибают блоки 1 и заворачивают в каналы 2, где вследствие образу ющегося на шпоре поперечного градиен та напора, направленного от головы к корню конструкции, движутся в сторо- э г ну берега. При этом область пониженного давления, возникающая за стенка ми 5 в каналах 2, дополнительно втягивает те придонные части потока, которые проходят по сквозным проемам расположенным между смежными блоками 1. Вследствие выполнения сквозных каналов 3 открытыми происходит свободный пропуск по каналам 3 крупных донных наносов и плавающих твердых тел. При этом перераспределение дви- 45 жения их происходит таким образом, что наиболее тяжелые и крупные частицы смещаются веерообразно в нижний бьеф сооружения, а более мелкие движутся по каналам к берегу под более e n тупым углом. Так как сами каналы 3 ч при этом увеличиваются в размерах по течению потока, то этим предотвра щается любая их закупорка, а при про хождении крупных плавающих предметов „ (пней, коряг) они свободно смещаются с каналов в нижний бьеф, обеспечивая тем самым постоянную их чистоту и сквозность. Кроме этого, при таком выполнении каналов 3 с увеличением скоростей течения резко увеличивается втягивание в сторону к fepery иаддонных слоев потока. Это способствует более полному перехвату наносов по глубине всего слоя потока независимо от режима его движения. Безопасность и надежность работы такого сооружения обеспечивается и при накоплении на стенках 5 особо крупных тел, например деревьев. В этом случае вследствие резкого расширения и беспрепятственного выхода потока на водобой резко снижаются придонные скорости течения не допуская размыва его. Выступы 6 подсекают придонные части потока, имеющие наиболее крупные фракции наносов, направляя их в сторону берега и увеличивая поперечную циркуляцию всего слоя потока. Это способствует более полному выполнению берегозащитного процесса и более качественному перехвату наносов по фронту потока. Кроме этого, обеспечивается и более эффективная работа сооружения при спаде пика паводка, когда скорости потока резко снижаются, однако сам он несет еще недостаточ- • ное количество взвешенных и мелких донных наносов. При этом выступы 6 дополнительно снижают скорости течения и направляют придонные и наддонные слои потока к берегу, где происходит осаждение наиболее мелких частиц твердого стока. Формула и з о б р е т е н и я 1. Берегозащитная шпора, включающая расположенные с интервалом поперек русла блоки Л-образной формы, образующие расходящимися стенками сквозные поперечные каналы, отлич а ю щ а я с я тем, что, с целью повышения надежности работы, блоки установлены одной боковой стенкой, в сторону русла, а их другая боковая стенка расположена с обратным уклоном навстречу потоку, причем сами блоки обращены открытой стороной по направлению движения потока. 2. Шпора по п. 1, отличающ а я с я тем, что боковые стенки блоков снабжены выступами, расположенными во внутри блоков по их ширине на расходящихся краях стенок. 1440112 12 Фиг.1 XXX ІЇШЖШЖЖ Фиг 3 4 ff У 1440112 Редактор Т.Шагова Составитель Е.Ефимова Техред М.Дидык Корректор А.Обручар Заказ (329/ДСП Тираж 389 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий J33035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
