Берегозахисна споруда

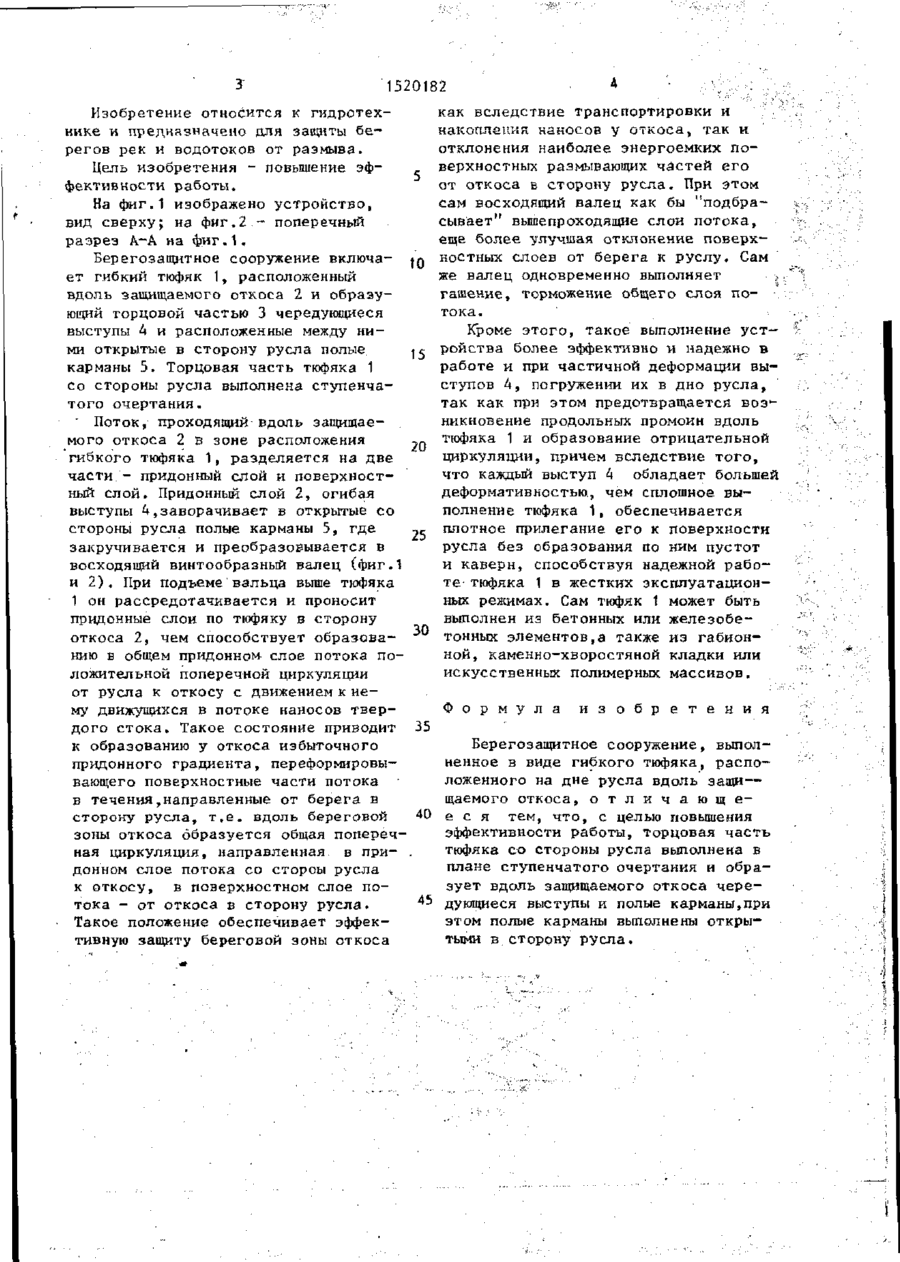

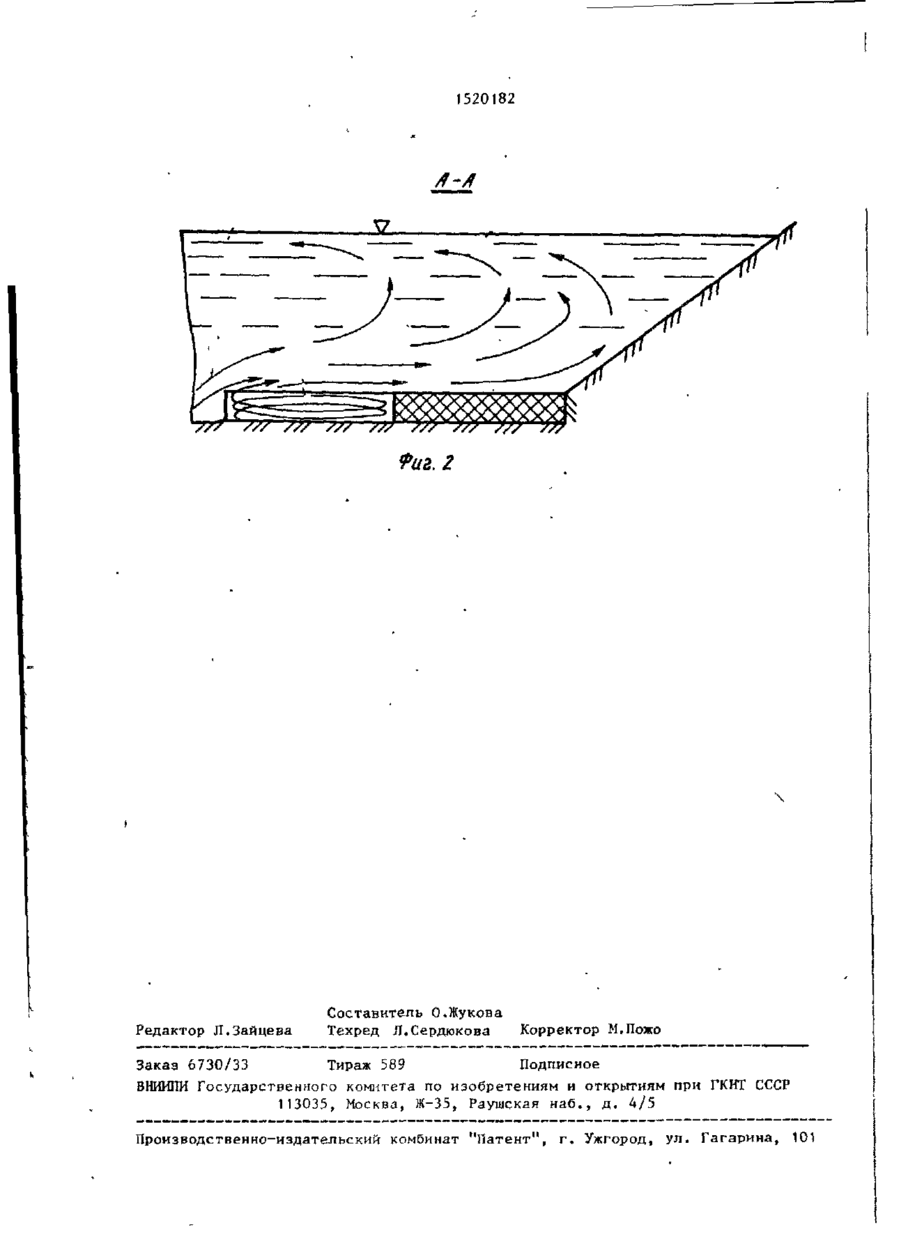

Изобретение относится к гидротехнике и предназначено для защиты береговой зоны русел рек и водотоков от размыва. Цель изобретения - повышение эффективности работы сооружения. Берегозащитное сооружение представляет собой гибкий тюфяк 1 f располагаемый на дне русла по длине защищаемого откоса 2. Сооружение выполнено в плане ступенчатого очертания с образованием по течению попе речных выступов 4 и расположенных между ними полых открытых к руслу карманов 5. Карманы 5 являются по отношению к придонным слоям потока энергетическими ловушками и перераспределителями течения. Придонный слой, огибая выступы 4, заворачивает в открытые со стороны русла полые карманы 5, где закручивается и преобразовывается в восходящий винтообразный валец. При подъеме вальца выше тюфяка 1 он рассредоточивается и проносит придонные слои по тюфяку в сторону откоса 2, чем способствует образованию в общем придонном слое потока положительной поперечной циркуляции от русла к откосу с движением к нему движущихся в потоке наносов твердого стока. 2 ил. (Л С 1520182 Изобретение относится к гидротехнике и предназначено для защиты берегов рек и водотоков от размыва. Цель изобретения - повышение эффективности работы. На фиг.1 изображено устройство» вид сверху; на фиг.2 - поперечный разрез А~А на фиг.1. Берегозащитное сооружение включа- 4д ет гибкий тюфяк 1, расположенный вдоль защищаемого откоса 2 и образующий торцовой частью 3 чередующиеся выступы 4 и расположенные между ними открытые в сторону русла полые .г карманы 5. Торцовая часть тюфяка 1 со стороны русла выполнена ступенчатого очертания. ' Поток, проходящий вдоль защищаемого откоса 2 в зоне расположения гибкого тюфяка 1, разделяется на две части - придонный слой и поверхностный слой. Придонный слой 2, огибая выступы 4,заворачивает в открытые со стороны русла полые карманы 5, где закручивается и преобразовывается в восходящий винтообразный валец (фиг.1 и 2 ) . При подъеме вальца выше тюфяка 1 он рассредотачиваєтся и проносит придонные слои по тюфяку в сторону откоса 2, чем способствует образованию в общем придонном слое потока положительной поперечной циркуляции от русла к откосу с движением к нему движущихся в потоке наносов твердого стока. Такое состояние приводит 35 к образованию у откоса избыточного придонного градиента, переформировывающего поверхностные части потока в течения,направленные от берега в сторону русла, т.е. вдоль береговой 40 зоны откоса образуется общая поперечная циркуляция, направленная в придонном слое потока со стороы русла к откосу, в поверхностном слое по4 тока - от откоса в сторону русла. ^ Такое положение обеспечивает эффективную защиту береговой зоны откоса как вследствие транспортировки и накопления накосов у откоса, так и отклонения наиболее энергоемких поверхностных размывающих частей его от откоса Б сторону русла. При этом сам восходящий валец как бы "подбрасывает" вышепроходящие слои потока, еще более улучшая отклонение поверхностных слоев от берега к руслу. Сам же валец одновременно выполняет , гашение, торможение общего слоя потока. Кроме этого, такое выполнение уст— ройства более эффективно и надежно в работе и при частичной деформации выступов 4, погружении их в дно русла, так как при этом предотвращается возникновение продольных промоин вдоль тюфяка 1 и образование отрицательной циркуляции, причем вследствие т о г о , что каждый выступ 4 обладает большей деформативностью,, чем сплошное выполнение тюфяка 1, обеспечивается плотное прилегание его к поверхности русла без образования по ним пустот и каверн, способствуя надежной р а б о те тюфяка 1 в жестких эксплуатационных режимах. Сам тюфяк 1 может быть выполнен из бетонных или железобетонных элементов,а также из габионной, каменно-хворостяной кладки или искусственных полимерных массивов. Ф о р м у л а и з о б р е т е н и я Берегозащитное сооружение, выполненное в виде гибкого тюфяка, расположенного на дне русла вдоль защи— щаемого откоса, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения эффективности работы, торцовая ч а с т ь тюфяка со стороны русла выполнена в плане ступенчатого очертания и образует вдоль защищаемого откоса ч е р е дующиеся выступы и полые карманы,при этом полые карманы выполнены открытыми в сторону р у с л а . 1520182 Риг. Z \ Редактор Л.Зайцева Составитель О.Жукова Техред Л.Сердюкова Корректор М.Пожо Заказ 6730/33 Тираж 589 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
