Формувач пачки імпульсів типу меандр з перенастроюваною тривалістю і фіксованою кількістю, яка дорівнює двом

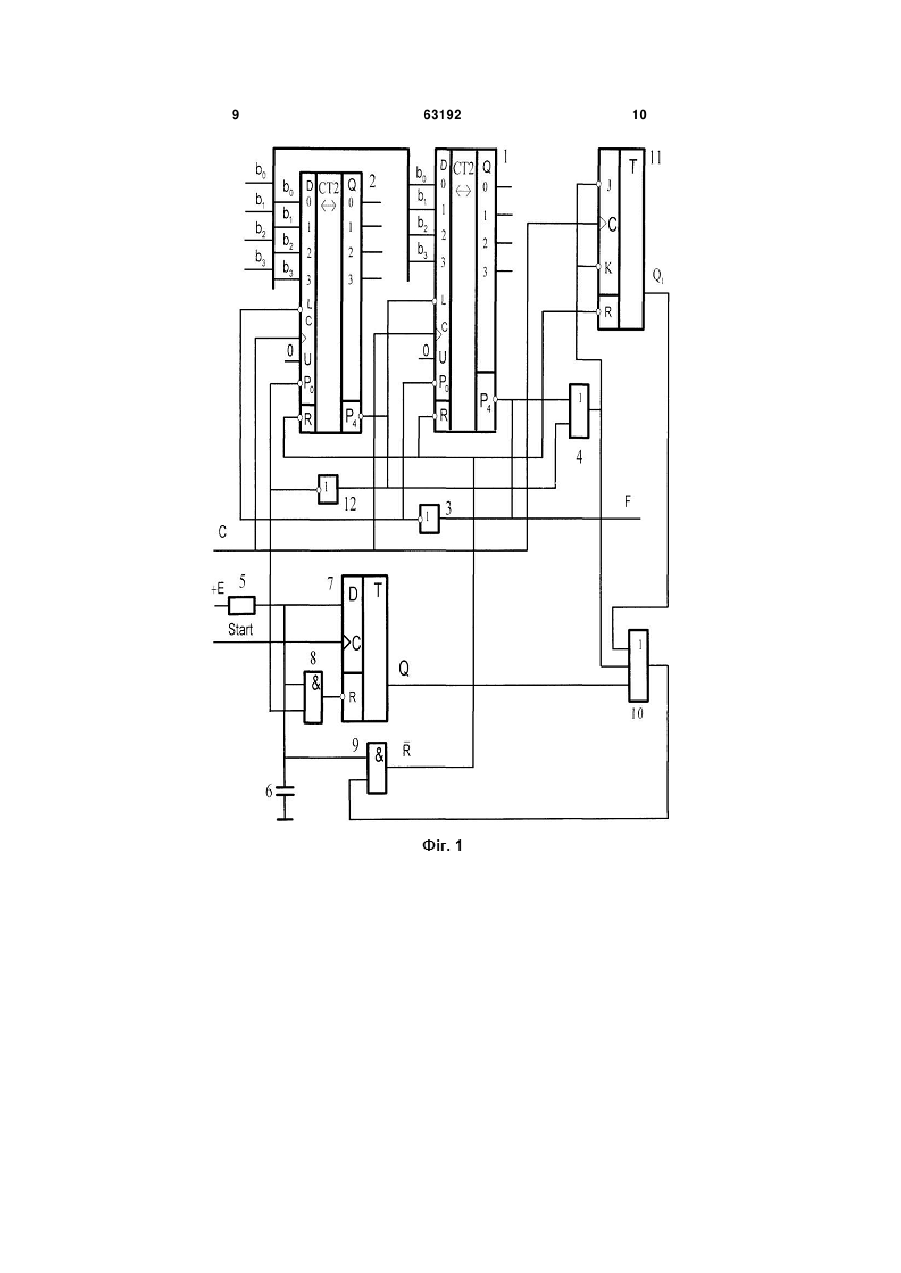

Формувач пачки імпульсів типу меандр з перенастроюваною тривалістю і фіксованою кількістю, яка дорівнює двом, який містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід переповнювання першого лічильника, який утво U 2 (19) 1 3 Найбільш близьким за технічною суттю і результатом, що досягається, є формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом (патент на корисну модель України № 53542, бюл. №19, 2010), що містить два реверсивні двійкові лічильники, налагоджених на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І; при цьому, загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений з входом асинхронної установки Dтригера в нульовий стан; другий вхід другого елемента 1 сполучений з виходом другого елемента АБО, один з входів якого поєднаний з виходом Dтригера; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого поєднаний з його входом дозволу лічби, і з першим входом першого елемента АБО; входи паралельного завантаження першого лічильника та другого лічильників сполучені між собою, утворюючи входи настроювання пристрою на задану тривалість вихідних імпульсів; тактової входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильників у нульовий стан. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено завдання розширення функціональних можливостей формувача. Поставлене завдання вирішується тим, що в формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом, що містить два реверсивні двійкові лічильники, налагоджених на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І; при цьому, загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого 63192 4 елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого поєднаний з його входом дозволу лічби і з першим входом першого елемента АБО; входи паралельного завантаження першого лічильника та другого лічильників сполучені між собою, утворюючи, утворюючи входи настроювання пристрою на задану тривалість вихідних імпульсів; тактової входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильників у нульовий стан, відповідно до корисної моделі введено JK-тригер з інверсними входами J і К і зі входом асинхронної установки у нульовий стан; другий інвертор, при цьому, вихід першого інвертора з'єднано зі входом дозволу синхронного паралельного завантаження другого лічильника; вихід переповнення другого лічильника з'єднано: зі входом дозволу синхронного паралельного завантаження першого лічильника; зі входом другого інвертора, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника і другим входом першого елемента І; з другим входом першого елемента АБО, вихід якого з'єднано з інверсними входами J і К JK-тригера і другим входом другого елемента АБО; вихід JK-тригера з'єднано з третім входом другого елемента АБО; входи паралельного завантаження другого лічильників з'єднано з відповідними входами настроювання пристрою на задану тривалість вихідних імпульсів; тактовий вхід JK-тригера з'єднано зі входом формувача; вхід асинхронної установки JK-тригера у нульовий стан з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей формувача області його застосування за рахунок забезпечення можливості формування пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості. На фіг. 1 приведена схема формувача. Формувач містить два реверсивні двійкові лічильники 1, 2, кожен з яких має: вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D0-D3, вхід дозволу режиму рахування Ро, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; JKтригер 11 зі входом асинхронної установки у нульовий стан; два інвертора 3, 12; два елемента АБО 4, 10; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6; старто 5 стопний пристрій, якій містить синхронний Dтригер 7 зі входом асинхронної установки у нульовий стан, два двоходових елемента І 8, 9; при цьому загальна точка послідовно сполучених резистора 5 і конденсатора 6 сполучена з інформаційним входом D-тригера 7, з одним входом елементу 8 і з одним входом елементу 9; другий вхід елемента 8 з'єднано з виходом інвертора 12, вихід елемента 8 сполучений з входом асинхронної установки D-тригера 7 у нульовий стан; другий вхід елементу 9, який сполучений з виходом елементу 10; вихід переповнення лічильника 2 з'єднано: зі входом дозволу синхронного паралельного завантаження лічильника 1; зі входом інвертора 12, вихід якого з'єднано зі входом дозволу режиму лічби лічильника 2 і другим входом елемента І 8; з другим входом елемента АБО 4, вихід якого з'єднано з інверсними входами J і K JK-тригера і другим входом елемента АБО 10; вихід JK-тригера з'єднано з третім входом елемента АБО10; входи D0-D3 паралельного завантаження лічильників 1, 2 з'єднано з відповідними входами b0b1b2b3 настроювання пристрою на задану тривалість вихідних імпульсів; входи асинхронної установки у нульовий стан лічильників 1, 2 і JK-тригера 11 поєднано з виходом елемента І 9; тактової входи лічильників 1, 2 і тригера 11 сполучені між собою, утворюючи вхід С формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід тригера 7 утворює вхід подачі імпульсів запуску (Start). Формувач призначений для формування пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригера 7 і лічильників 1, 2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригер 7 і обоє лічильники переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригера 7 і на виходах переповнювання Р4 лічильників 1, 2, що веде до формування рівня логічного нуля на виході елемента АБО 10, вихід якого з'єднаний з входом елемента І 9, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників 1, 2 і JK-тригера 11 у нульовий стан. Оскільки режим асинхронної установки лічильників в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід тригера 7 по його фронту тригер пере 63192 6 ходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елементу 10, а отже на вході і виході елементу І 9, що забезпечує рівень логічного одиниці на входах R лічильників 1, 2 і JKтригера 11, знімаючи блокування. Нульове значення сигналу з виходу переповнювання Р4 лічильника 2 поступає на вхід дозволу синхронного паралельного завантаження L лічильника 1, готуючи його до прийому інформації зі входів D0-D3 і на вхід інвертора 12, формуючи на його виході рівень логічної одиниці, забороняє режим лічби лічильника 2. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 поступає на вхід інвертора 3 формуючи на його виході рівень логічної одиниці, а далі на вхід L лічильника 2 забороняє режим синхронного паралельного завантаження, тобто лічильник 2 переходить у режим зберігання. Нульове значення сигналу з виходів переповнювання Р4 лічильників 1, 2 поступає на входи елемента АБО 4, формуючи на його виході рівень логічного нуля, готуючи JK-тригер 11 к переходу в одиничний стан. Під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник 1 переходить у стан В. Тригер 11 переходить в одиничний стан. Нульовий стан лічильника 2 буде залишатися незмінним. В результаті цього переходу сигнал на виході переповнювання лічильника 1 дорівнює рівню логічної одиниці, що веде до формування рівня логичного нуля на вході дозволу синхронного паралельного завантаження L лічильника 2 і на вході дозволу режиму лічби лічильника 1, тобто лічильник 2 переходить в режим синхронного паралельного завантаження. Тригер 11 к переходу в режим зберігання. Оскільки нульове значення сигналу на виході переповнення лічильника 2 залишатися незмінним, то режим завантаження лічильника 1 також залишатися незмінним. Під час вступу другого тактового імпульсу відбувається паралельне завантаження лічильника 2 повторне паралельне завантаження лічильника 1, значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильники 1, 2 переходять у стан В, що веде к формуванню нульового значення на виході інвертора 12 і к переходу тригера 7 у нульовий стан. В результаті цього переходу лічильник 1 перейде в режим лічби, а лічильник 2 в режим повторного паралельного завантаження. Одиничний стан тригера 11 залишатися незмінним. Під час вступу подальших тактових імпульсів, зміст лічильника 1 зменшуватиметься на одиницю, а стан лічильника 2 залишатися незмінним (рівним В), до тих пор, поки зміст лічильника 1 не стане рівним 0. В результаті цього переходу лічильник 2 переходить в режим лічби. Під час вступу подальших тактових імпульсів, зміст лічильника 1 буде залишатися незмінним (рівним 0), а стан лічильника 2 буде зменшуватиметься на одиницю до тих пор, поки зміст лічильника 2 не стане рівним 0. В результаті цього переходу формується рівень ло 7 гічного нуля на виході елемента 4, тобто тригер 11 готується к переходу у нульовий стан. Під час вступу наступного тактового імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник 1 переходить у стан В. Тригер 11 переходить у нульовий стан Нульовий стан лічильника 2 буде залишатися незмінним. Під час вступу подальших тактових імпульсів процеси повторюються до тих пор поки зміст лічильників 1, 2 не стане рівним 0. В результаті цього переходу формується рівень логічного нуля на виході елемента 10 і на вході і виході елемента 9, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників 1, 2 і JK-тригера 11 у нульовий стан, тобто формувач повернеться в початковий стан. Зі вступом наступного імпульсу запуску процеси по 63192 8 вторюються. Таким чином, після закінчення перехідного процесу, пов'язаного зі вступом імпульсу запуску (зняттям нульового блокування лічильників і JKтригера) під час вступу на вхід формувача періодичної послідовності імпульсів з періодом Т на виході переповнювання лічильника 1 генерується два імпульсу типу меандр, часові параметри яких (тривалість імпульсу - tи, тривалість паузи - tп) визначаються значенням управляючого слова В : tи = tп = (B + 1)T. На фіг. 2 приведено епюри, що ілюструють роботу, для варіанту налагодження В=5. На відміну від відомого пристрою формування пачки імпульсів типу меандр з перенастроюваною тривалістю і фіксованої кількістю, яка дорівнює двом, розширює область використанням і функціональні можливості формувача. 9 63192 10 11 Комп’ютерна верстка А. Крулевський 63192 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
