Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює чотирьом

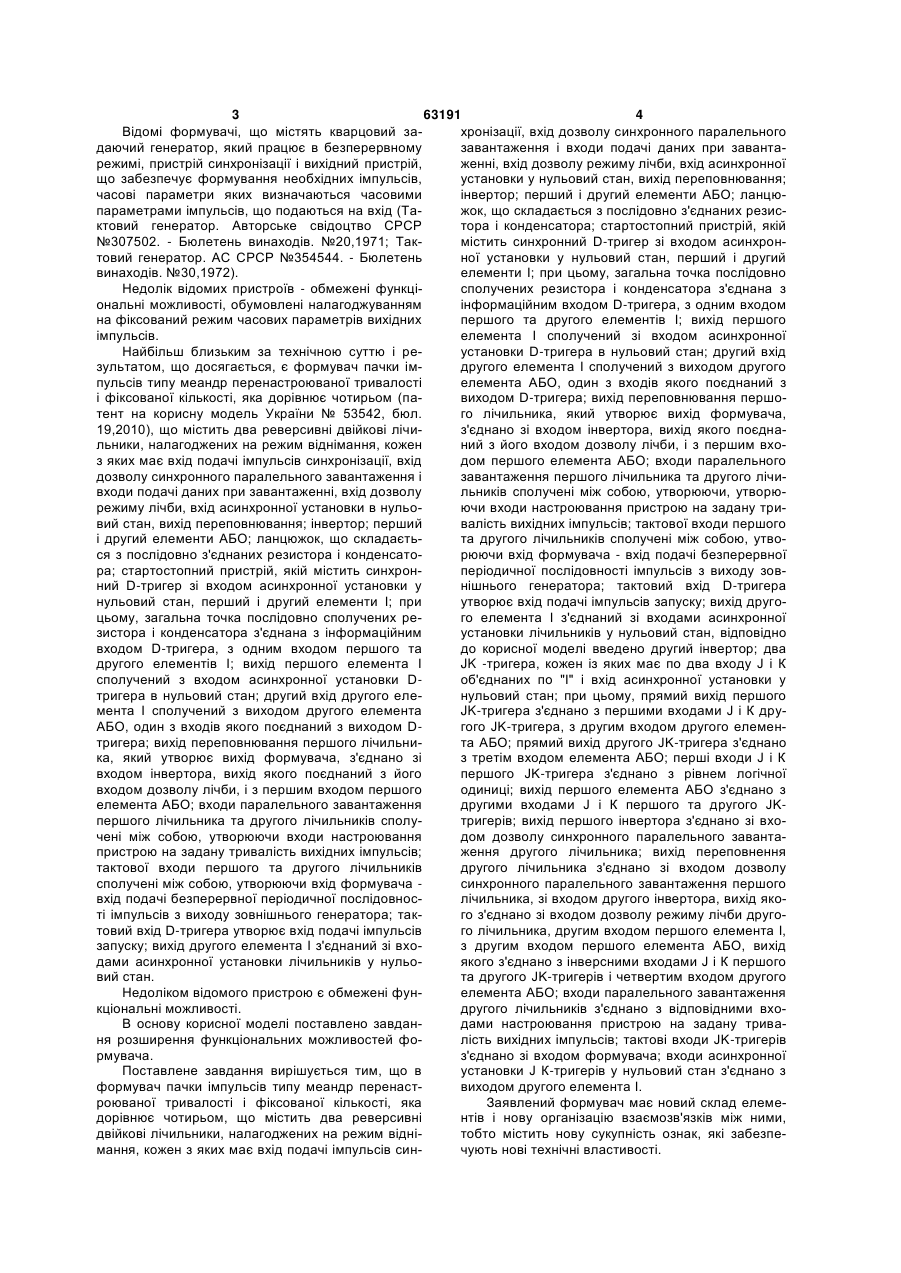

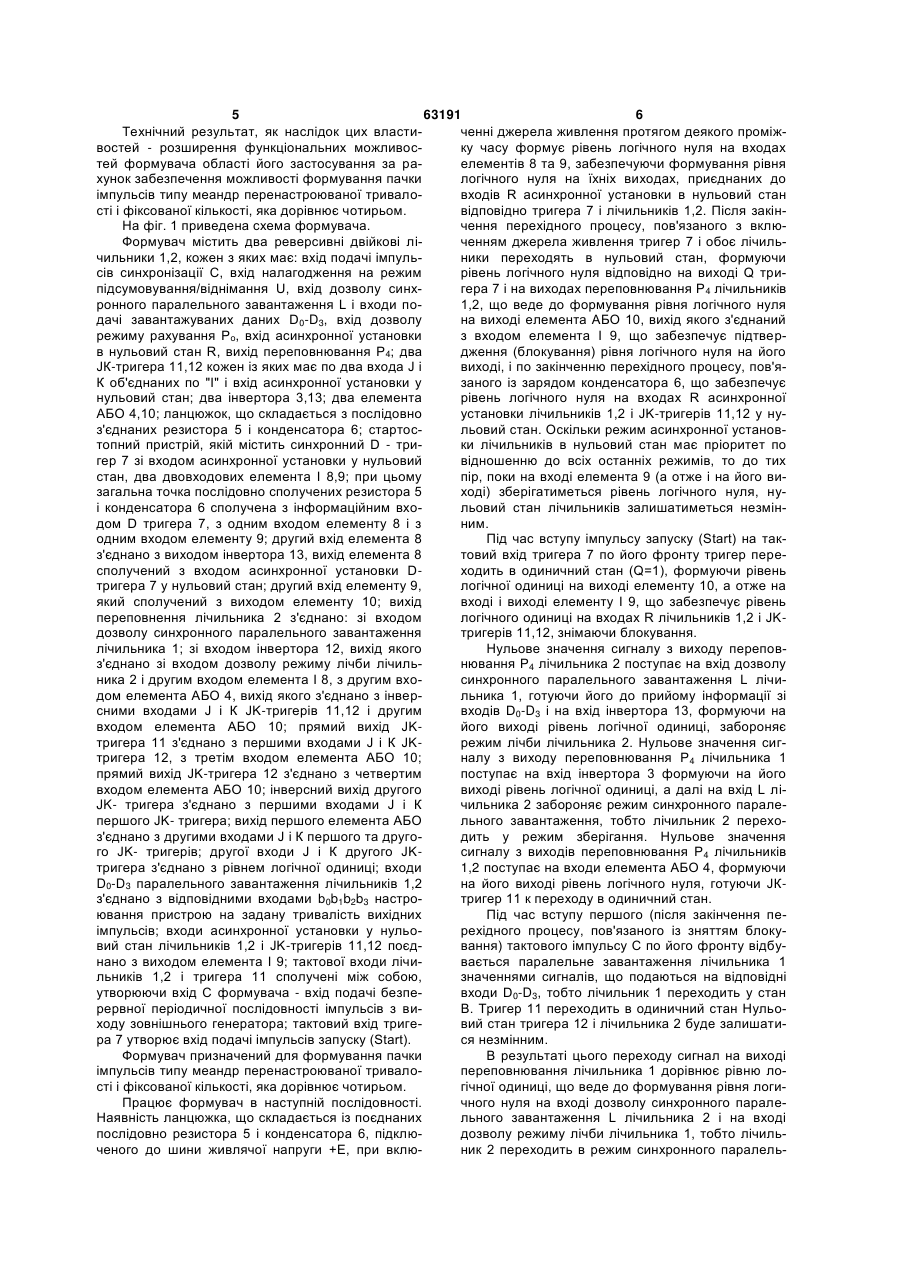

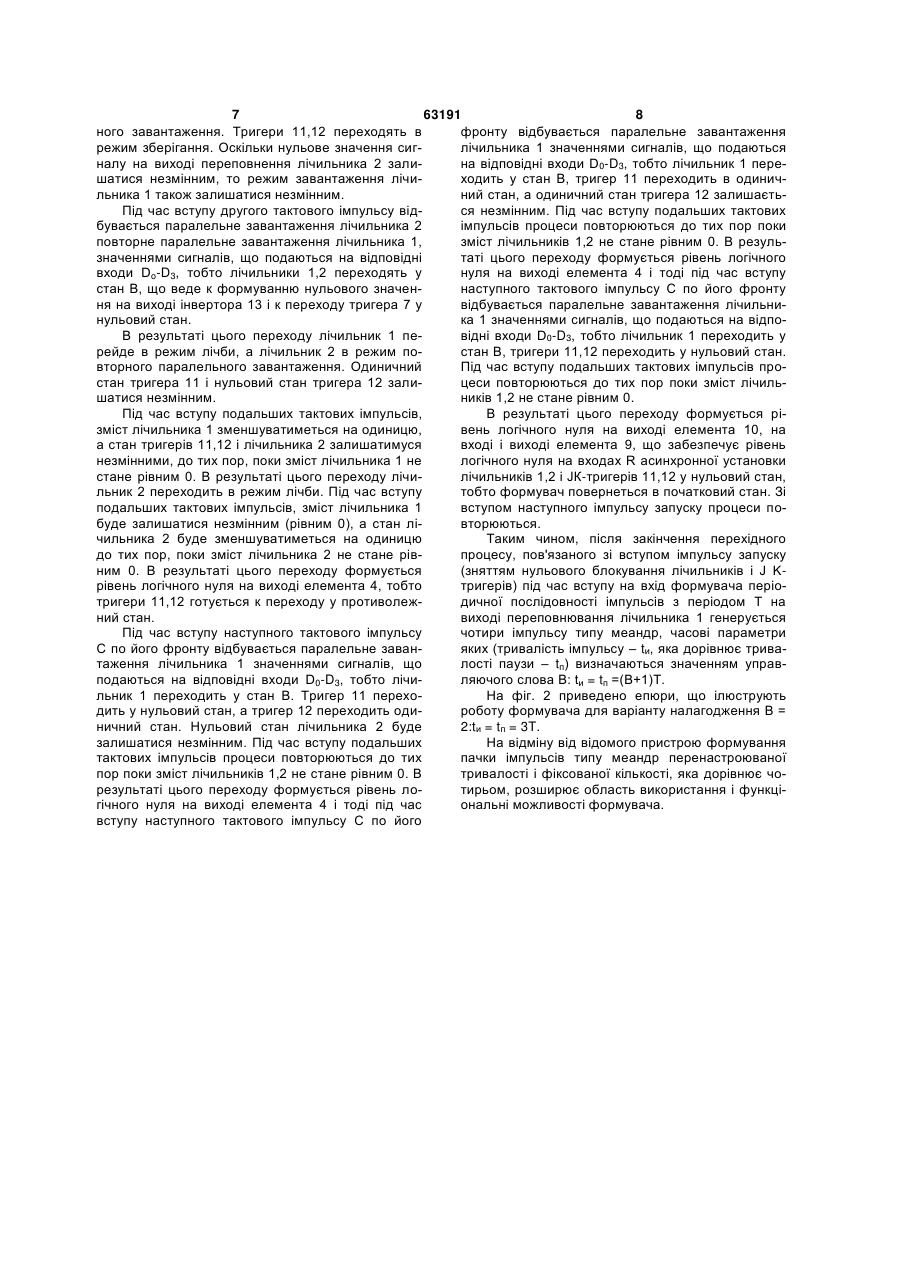

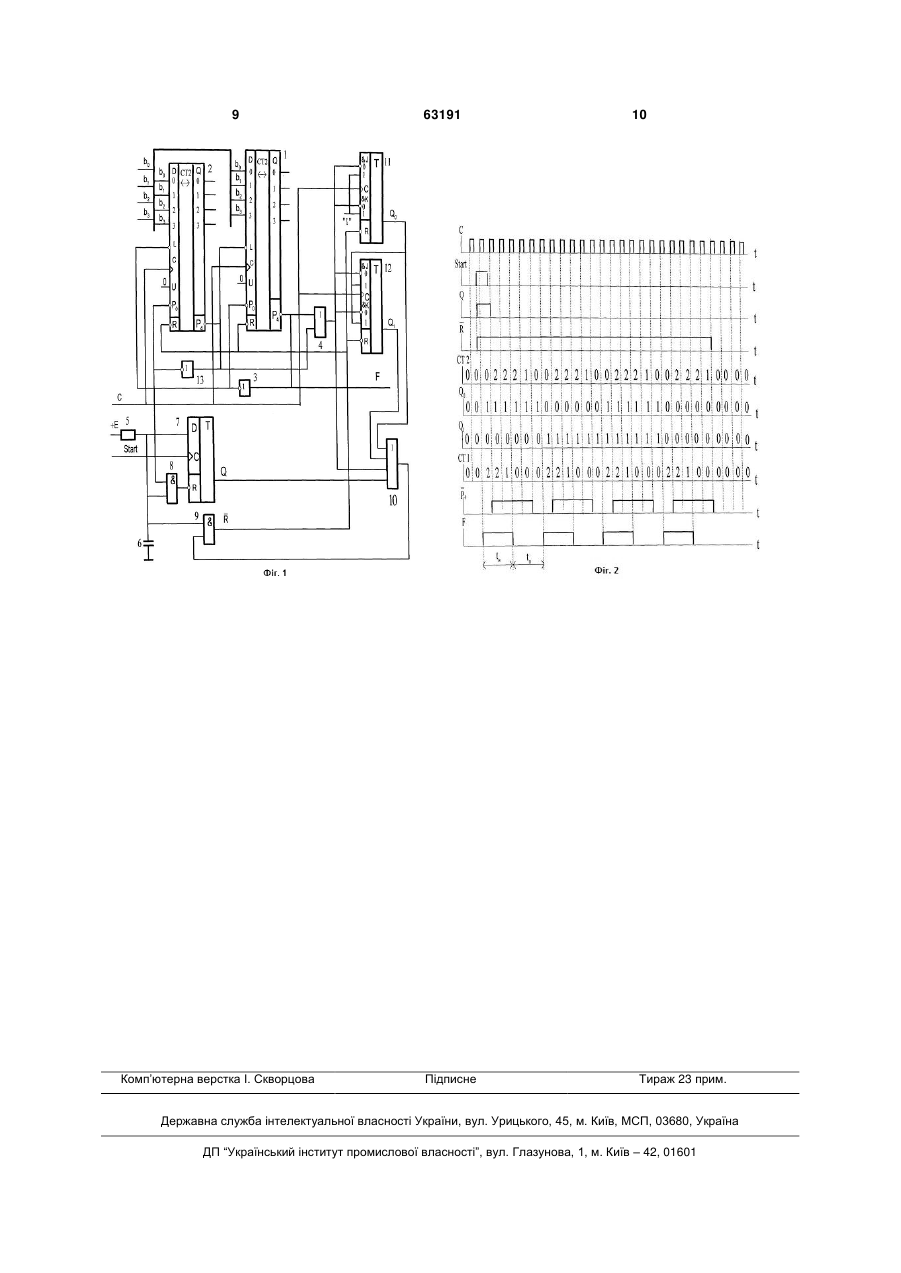

Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює чотирьом, що містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; інвертор; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входом інвертора, вихід якого поєднаний з його входом дозволу лічби, і з першим входом першого елемента АБО; входи паралельного завантаження першого лічильника утворюють вхо U 2 (19) 1 3 63191 4 Відомі формувачі, що містять кварцовий захронізації, вхід дозволу синхронного паралельного даючий генератор, який працює в безперервному завантаження і входи подачі даних при завантарежимі, пристрій синхронізації і вихідний пристрій, женні, вхід дозволу режиму лічби, вхід асинхронної що забезпечує формування необхідних імпульсів, установки у нульовий стан, вихід переповнювання; часові параметри яких визначаються часовими інвертор; перший і другий елементи АБО; ланцюпараметрами імпульсів, що подаються на вхід (Тажок, що складається з послідовно з'єднаних резисктовий генератор. Авторське свідоцтво СРСР тора і конденсатора; стартостопний пристрій, якій №307502. - Бюлетень винаходів. №20,1971; Такмістить синхронний D-тригер зі входом асинхронтовий генератор. АС СРСР №354544. - Бюлетень ної установки у нульовий стан, перший і другий винаходів. №30,1972). елементи І; при цьому, загальна точка послідовно Недолік відомих пристроїв - обмежені функцісполучених резистора і конденсатора з'єднана з ональні можливості, обумовлені налагоджуванням інформаційним входом D-тригера, з одним входом на фіксований режим часових параметрів вихідних першого та другого елементів І; вихід першого імпульсів. елемента І сполучений зі входом асинхронної Найбільш близьким за технічною суттю і реустановки D-тригера в нульовий стан; другий вхід зультатом, що досягається, є формувач пачки імдругого елемента І сполучений з виходом другого пульсів типу меандр перенастроюваної тривалості елемента АБО, один з входів якого поєднаний з і фіксованої кількості, яка дорівнює чотирьом (павиходом D-тригера; вихід переповнювання першотент на корисну модель України № 53542, бюл. го лічильника, який утворює вихід формувача, 19,2010), що містить два реверсивні двійкові лічиз'єднано зі входом інвертора, вихід якого поєднальники, налагоджених на режим віднімання, кожен ний з його входом дозволу лічби, і з першим вхоз яких має вхід подачі імпульсів синхронізації, вхід дом першого елемента АБО; входи паралельного дозволу синхронного паралельного завантаження і завантаження першого лічильника та другого лічивходи подачі даних при завантаженні, вхід дозволу льників сполучені між собою, утворюючи, утворюрежиму лічби, вхід асинхронної установки в нульоючи входи настроювання пристрою на задану тривий стан, вихід переповнювання; інвертор; перший валість вихідних імпульсів; тактової входи першого і другий елементи АБО; ланцюжок, що складаєтьта другого лічильників сполучені між собою, утвося з послідовно з'єднаних резистора і конденсаторюючи вхід формувача - вхід подачі безперервної ра; стартостопний пристрій, якій містить синхронперіодичної послідовності імпульсів з виходу зовний D-тригер зі входом асинхронної установки у нішнього генератора; тактовий вхід D-тригера нульовий стан, перший і другий елементи І; при утворює вхід подачі імпульсів запуску; вихід другоцьому, загальна точка послідовно сполучених рего елемента І з'єднаний зі входами асинхронної зистора і конденсатора з'єднана з інформаційним установки лічильників у нульовий стан, відповідно входом D-тригера, з одним входом першого та до корисної моделі введено другийінвертор; два другого елементів І; вихід першого елемента І JK -тригера, кожен із яких має по два входу J і К сполучений з входом асинхронної установки Dоб'єднаних по "І" і вхід асинхронної установки у тригера в нульовий стан; другий вхід другого еленульовий стан; при цьому, прямий вихід першого мента І сполучений з виходом другого елемента JK-тригера з'єднано з першими входами J і К друАБО, один з входів якого поєднаний з виходом Dгого JK-тригера, з другим входом другого елементригера; вихід переповнювання першого лічильнита АБО; прямий вихід другого JK-тригера з'єднано ка, який утворює вихід формувача, з'єднано зі з третім входом елемента АБО; перші входи J і К входом інвертора, вихід якого поєднаний з його першого JK-тригера з'єднано з рівнем логічної входом дозволу лічби, і з першим входом першого одиниці; вихід першого елемента АБО з'єднано з елемента АБО; входи паралельного завантаження другими входами J і К першого та другого JKпершого лічильника та другого лічильників сполутригерів; вихід першого інвертора з'єднано зі вхочені між собою, утворюючи входи настроювання дом дозволу синхронного паралельного завантапристрою на задану тривалість вихідних імпульсів; ження другого лічильника; вихід переповнення тактової входи першого та другого лічильників другого лічильника з'єднано зі входом дозволу сполучені між собою, утворюючи вхід формувача синхронного паралельного завантаження першого вхід подачі безперервної періодичної послідовнослічильника, зі входом другого інвертора, вихід якоті імпульсів з виходу зовнішнього генератора; такго з'єднано зі входом дозволу режиму лічби друготовий вхід D-тригера утворює вхід подачі імпульсів го лічильника, другим входом першого елемента І, запуску; вихід другого елемента І з'єднаний зі вхоз другим входом першого елемента АБО, вихід дами асинхронної установки лічильників у нульоякого з'єднано з інверсними входами J і К першого вий стан. та другого JK-тригерів і четвертим входом другого Недоліком відомого пристрою є обмежені фунелемента АБО; входи паралельного завантаження кціональні можливості. другого лічильників з'єднано з відповідними вхоВ основу корисної моделі поставлено завдандами настроювання пристрою на задану триваня розширення функціональних можливостей фолість вихідних імпульсів; тактові входи JK-тригерів рмувача. з'єднано зі входом формувача; входи асинхронної Поставлене завдання вирішується тим, що в установки J К-тригерів у нульовий стан з'єднано з формувач пачки імпульсів типу меандр перенаствиходом другого елемента І. роюваної тривалості і фіксованої кількості, яка Заявлений формувач має новий склад елемедорівнює чотирьом, що містить два реверсивні нтів і нову організацію взаємозв'язків між ними, двійкові лічильники, налагоджених на режим віднітобто містить нову сукупність ознак, які забезпемання, кожен з яких має вхід подачі імпульсів синчують нові технічні властивості. 5 63191 6 Технічний результат, як наслідок цих властиченні джерела живлення протягом деякого проміжвостей - розширення функціональних можливоску часу формує рівень логічного нуля на входах тей формувача області його застосування за раелементів 8 та 9, забезпечуючи формування рівня хунок забезпечення можливості формування пачки логічного нуля на їхніх виходах, приєднаних до імпульсів типу меандр перенастроюваної триваловходів R асинхронної установки в нульовий стан сті і фіксованої кількості, яка дорівнює чотирьом. відповідно тригера 7 і лічильників 1,2. Після закінНа фіг. 1 приведена схема формувача. чення перехідного процесу, пов'язаного з вклюФормувач містить два реверсивні двійкові ліченням джерела живлення тригер 7 і обоє лічильчильники 1,2, кожен з яких має: вхід подачі імпульники переходять в нульовий стан, формуючи сів синхронізації С, вхід налагодження на режим рівень логічного нуля відповідно на виході Q трипідсумовування/віднімання U, вхід дозволу синхгера 7 і на виходах переповнювання Р4 лічильників ронного паралельного завантаження L і входи по1,2, що веде до формування рівня логічного нуля дачі завантажуваних даних D0-D3, вхід дозволу на виході елемента АБО 10, вихід якого з'єднаний режиму рахування Ро, вхід асинхронної установки з входом елемента І 9, що забезпечує підтверв нульовий стан R, вихід переповнювання Р4; два дження (блокування) рівня логічного нуля на його JК-тригера 11,12 кожен із яких має по два входа J і виході, і по закінченню перехідного процесу, пов'яК об'єднаних по "І" і вхід асинхронної установки у заного із зарядом конденсатора 6, що забезпечує нульовий стан; два інвертора 3,13; два елемента рівень логічного нуля на входах R асинхронної АБО 4,10; ланцюжок, що складається з послідовно установки лічильників 1,2 і JK-тригерів 11,12 у нуз'єднаних резистора 5 і конденсатора 6; стартосльовий стан. Оскільки режим асинхронної установтопний пристрій, якій містить синхронний D - трики лічильників в нульовий стан має пріоритет по гер 7 зі входом асинхронної установки у нульовий відношенню до всіх останніх режимів, то до тих стан, два двовходових елемента І 8,9; при цьому пір, поки на вході елемента 9 (а отже і на його визагальна точка послідовно сполучених резистора 5 ході) зберігатиметься рівень логічного нуля, нуі конденсатора 6 сполучена з інформаційним вхольовий стан лічильників залишатиметься незміндом D тригера 7, з одним входом елементу 8 і з ним. одним входом елементу 9; другий вхід елемента 8 Під час вступу імпульсу запуску (Start) на такз'єднано з виходом інвертора 13, вихід елемента 8 товий вхід тригера 7 по його фронту тригер пересполучений з входом асинхронної установки Dходить в одиничний стан (Q=1), формуючи рівень тригера 7 у нульовий стан; другий вхід елементу 9, логічної одиниці на виході елементу 10, а отже на який сполучений з виходом елементу 10; вихід вході і виході елементу І 9, що забезпечує рівень переповнення лічильника 2 з'єднано: зі входом логічного одиниці на входах R лічильників 1,2 і JKдозволу синхронного паралельного завантаження тригерів 11,12, знімаючи блокування. лічильника 1; зі входом інвертора 12, вихід якого Нульове значення сигналу з виходу переповз'єднано зі входом дозволу режиму лічби лічильнювання Р4 лічильника 2 поступає на вхід дозволу ника 2 і другим входом елемента І 8, з другим вхосинхронного паралельного завантаження L лічидом елемента АБО 4, вихід якого з'єднано з інверльника 1, готуючи його до прийому інформації зі сними входами J і К JK-тригерів 11,12 і другим входів D0-D3 і на вхід інвертора 13, формуючи на входом елемента АБО 10; прямий вихід JKйого виході рівень логічної одиниці, забороняє тригера 11 з'єднано з першими входами J і К JKрежим лічби лічильника 2. Нульове значення сигтригера 12, з третім входом елемента АБО 10; налу з виходу переповнювання Р4 лічильника 1 прямий вихід JK-тригера 12 з'єднано з четвертим поступає на вхід інвертора 3 формуючи на його входом елемента АБО 10; інверсний вихід другого виході рівень логічної одиниці, а далі на вхід L ліJK- тригера з'єднано з першими входами J і К чильника 2 забороняє режим синхронного паралепершого JK- тригера; вихід першого елемента АБО льного завантаження, тобто лічильник 2 перехоз'єднано з другими входами J і К першого та другодить у режим зберігання. Нульове значення го JK- тригерів; другої входи J і К другого JKсигналу з виходів переповнювання Р4 лічильників тригера з'єднано з рівнем логічної одиниці; входи 1,2 поступає на входи елемента АБО 4, формуючи D0-D3 паралельного завантаження лічильників 1,2 на його виході рівень логічного нуля, готуючи JКз'єднано з відповідними входами b0b1b2b3 настротригер 11 к переходу в одиничний стан. ювання пристрою на задану тривалість вихідних Під час вступу першого (після закінчення пеімпульсів; входи асинхронної установки у нульорехідного процесу, пов'язаного із зняттям блокувий стан лічильників 1,2 і JK-тригерів 11,12 поєдвання) тактового імпульсу С по його фронту відбунано з виходом елемента І 9; тактової входи лічивається паралельне завантаження лічильника 1 льників 1,2 і тригера 11 сполучені між собою, значеннями сигналів, що подаються на відповідні утворюючи вхід С формувача - вхід подачі безпевходи D0-D3, тобто лічильник 1 переходить у стан рервної періодичної послідовності імпульсів з виВ. Тригер 11 переходить в одиничний стан Нульоходу зовнішнього генератора; тактовий вхід тригевий стан тригера 12 і лічильника 2 буде залишатира 7 утворює вхід подачі імпульсів запуску (Start). ся незмінним. Формувач призначений для формування пачки В результаті цього переходу сигнал на виході імпульсів типу меандр перенастроюваної тривалопереповнювання лічильника 1 дорівнює рівню лості і фіксованої кількості, яка дорівнює чотирьом. гічної одиниці, що веде до формування рівня логиПрацює формувач в наступній послідовності. чного нуля на вході дозволу синхронного паралеНаявність ланцюжка, що складається із поєднаних льного завантаження L лічильника 2 і на вході послідовно резистора 5 і конденсатора 6, підклюдозволу режиму лічби лічильника 1, тобто лічильченого до шини живлячої напруги +Е, при вклюник 2 переходить в режим синхронного паралель 7 63191 8 ного завантаження. Тригери 11,12 переходять в фронту відбувається паралельне завантаження режим зберігання. Оскільки нульове значення сиглічильника 1 значеннями сигналів, що подаються налу на виході переповнення лічильника 2 залина відповідні входи D0-D3, тобто лічильник 1 перешатися незмінним, то режим завантаження лічиходить у стан В, тригер 11 переходить в одиничльника 1 також залишатися незмінним. ний стан, а одиничний стан тригера 12 залишаєтьПід час вступу другого тактового імпульсу відся незмінним. Під час вступу подальших тактових бувається паралельне завантаження лічильника 2 імпульсів процеси повторюються до тих пор поки повторне паралельне завантаження лічильника 1, зміст лічильників 1,2 не стане рівним 0. В резульзначеннями сигналів, що подаються на відповідні таті цього переходу формується рівень логічного входи Do-D3, тобто лічильники 1,2 переходять у нуля на виході елемента 4 і тоді під час вступу стан В, що веде к формуванню нульового значеннаступного тактового імпульсу С по його фронту ня на виході інвертора 13 і к переходу тригера 7 у відбувається паралельне завантаження лічильнинульовий стан. ка 1 значеннями сигналів, що подаються на відпоВ результаті цього переходу лічильник 1 певідні входи D0-D3, тобто лічильник 1 переходить у рейде в режим лічби, а лічильник 2 в режим постан В, тригери 11,12 переходить у нульовий стан. вторного паралельного завантаження. Одиничний Під час вступу подальших тактових імпульсів простан тригера 11 і нульовий стан тригера 12 залицеси повторюються до тих пор поки зміст лічильшатися незмінним. ників 1,2 не стане рівним 0. Під час вступу подальших тактових імпульсів, В результаті цього переходу формується різміст лічильника 1 зменшуватиметься на одиницю, вень логічного нуля на виході елемента 10, на а стан тригерів 11,12 і лічильника 2 залишатимуся вході і виході елемента 9, що забезпечує рівень незмінними, до тих пор, поки зміст лічильника 1 не логічного нуля на входах R асинхронної установки стане рівним 0. В результаті цього переходу лічилічильників 1,2 і JК-тригерів 11,12 у нульовий стан, льник 2 переходить в режим лічби. Під час вступу тобто формувач повернеться в початковий стан. Зі подальших тактових імпульсів, зміст лічильника 1 вступом наступного імпульсу запуску процеси побуде залишатися незмінним (рівним 0), а стан лівторюються. чильника 2 буде зменшуватиметься на одиницю Таким чином, після закінчення перехідного до тих пор, поки зміст лічильника 2 не стане рівпроцесу, пов'язаного зі вступом імпульсу запуску ним 0. В результаті цього переходу формується (зняттям нульового блокування лічильників і J Kрівень логічного нуля на виході елемента 4, тобто тригерів) під час вступу на вхід формувача періотригери 11,12 готується к переходу у противолеждичної послідовності імпульсів з періодом Т на ний стан. виході переповнювання лічильника 1 генерується Під час вступу наступного тактового імпульсу чотири імпульсу типу меандр, часові параметри С по його фронту відбувається паралельне заваняких (тривалість імпульсу – tи, яка дорівнює триватаження лічильника 1 значеннями сигналів, що лості паузи – tп) визначаються значенням управподаються на відповідні входи D0-D3, тобто лічиляючого слова В: tи = tп =(B+1)Т. льник 1 переходить у стан В. Тригер 11 перехоНа фіг. 2 приведено епюри, що ілюструють дить у нульовий стан, а тригер 12 переходить одироботу формувача для варіанту налагодження В = ничний стан. Нульовий стан лічильника 2 буде 2:tи = tп = 3T. залишатися незмінним. Під час вступу подальших На відміну від відомого пристрою формування тактових імпульсів процеси повторюються до тих пачки імпульсів типу меандр перенастроюваної пор поки зміст лічильників 1,2 не стане рівним 0. В тривалості і фіксованої кількості, яка дорівнює чорезультаті цього переходу формується рівень лотирьом, розширює область використання і функцігічного нуля на виході елемента 4 і тоді під час ональні можливості формувача. вступу наступного тактового імпульсу С по його 9 Комп’ютерна верстка І. Скворцова 63191 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
