Пристрій для контролю ресурсу комутаційних апаратів

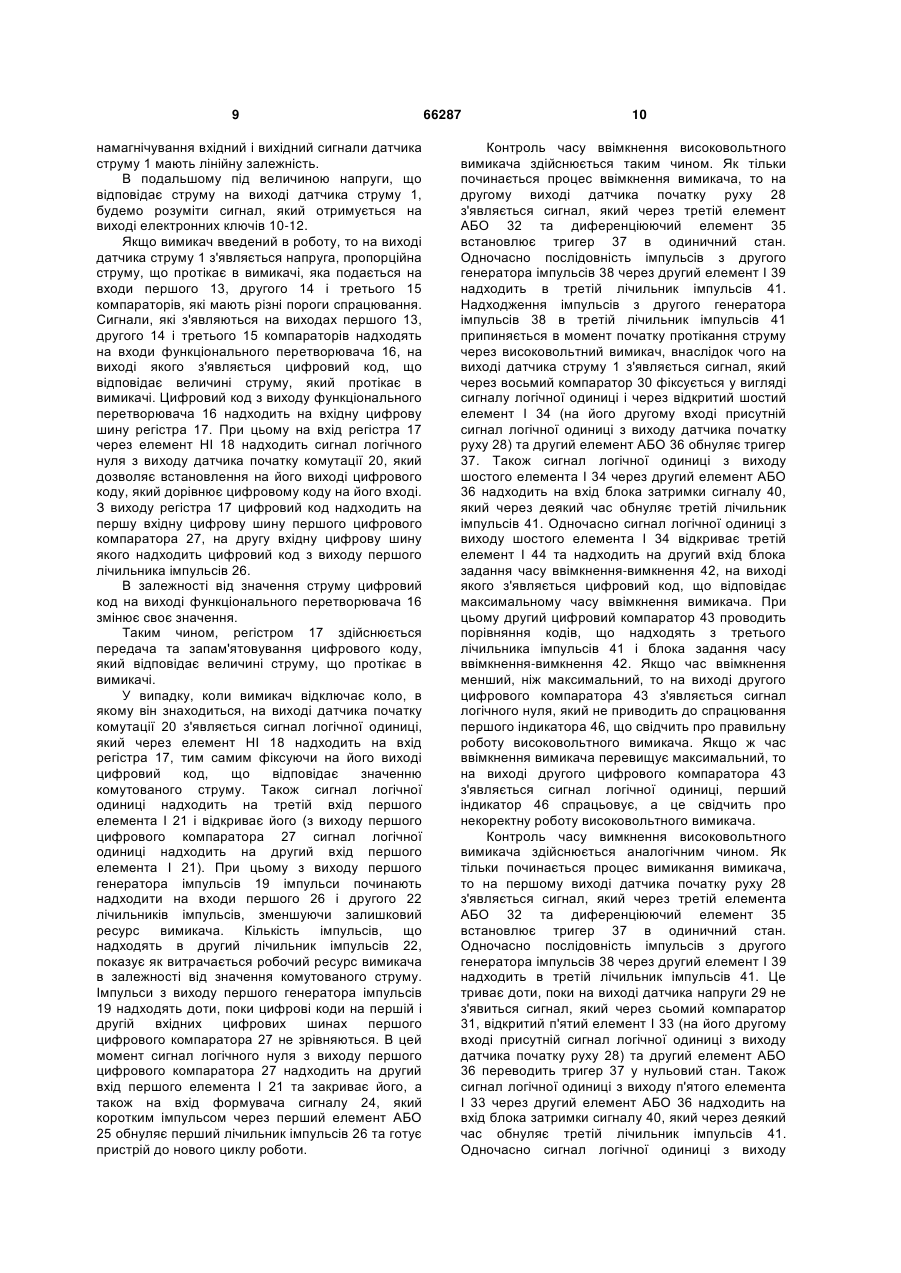

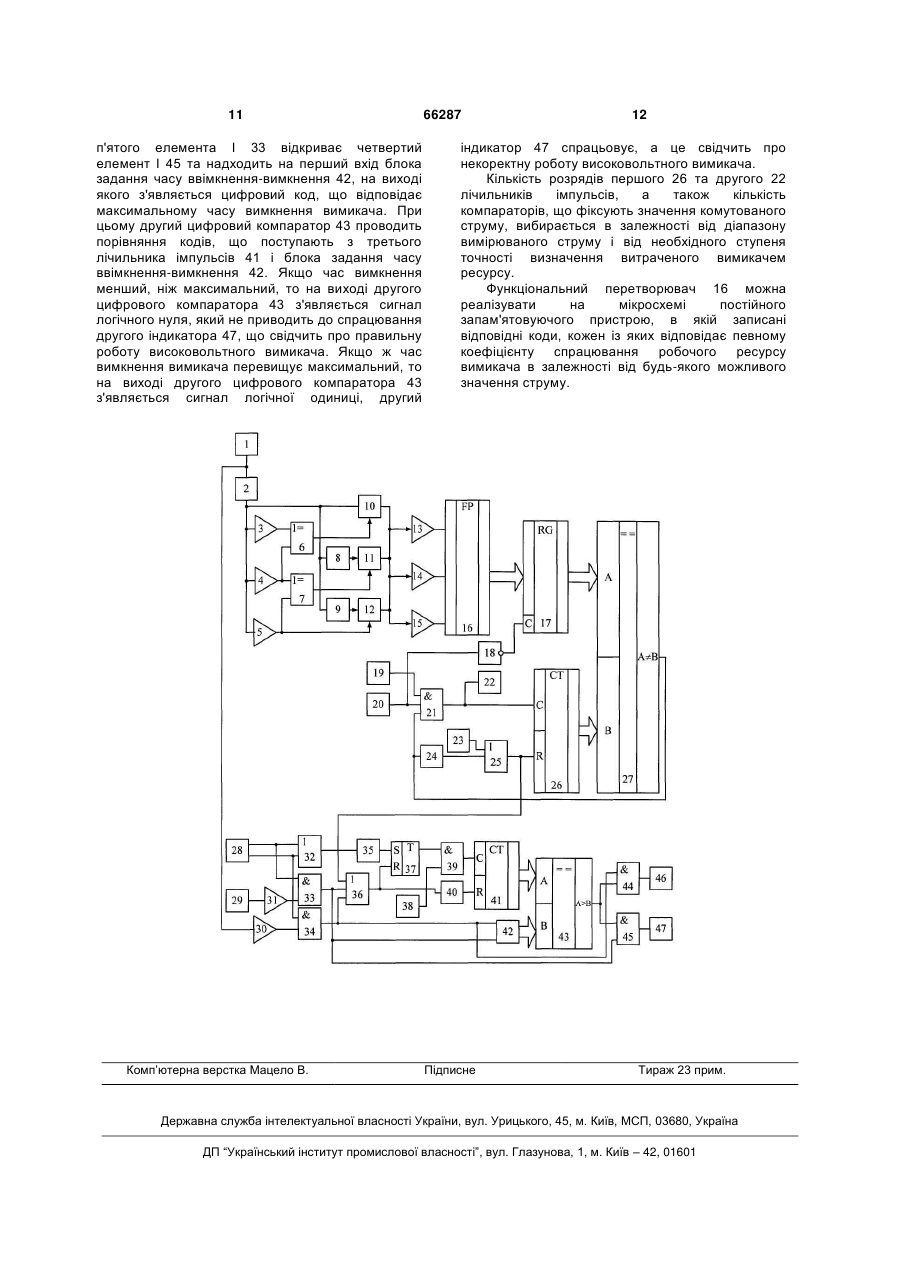

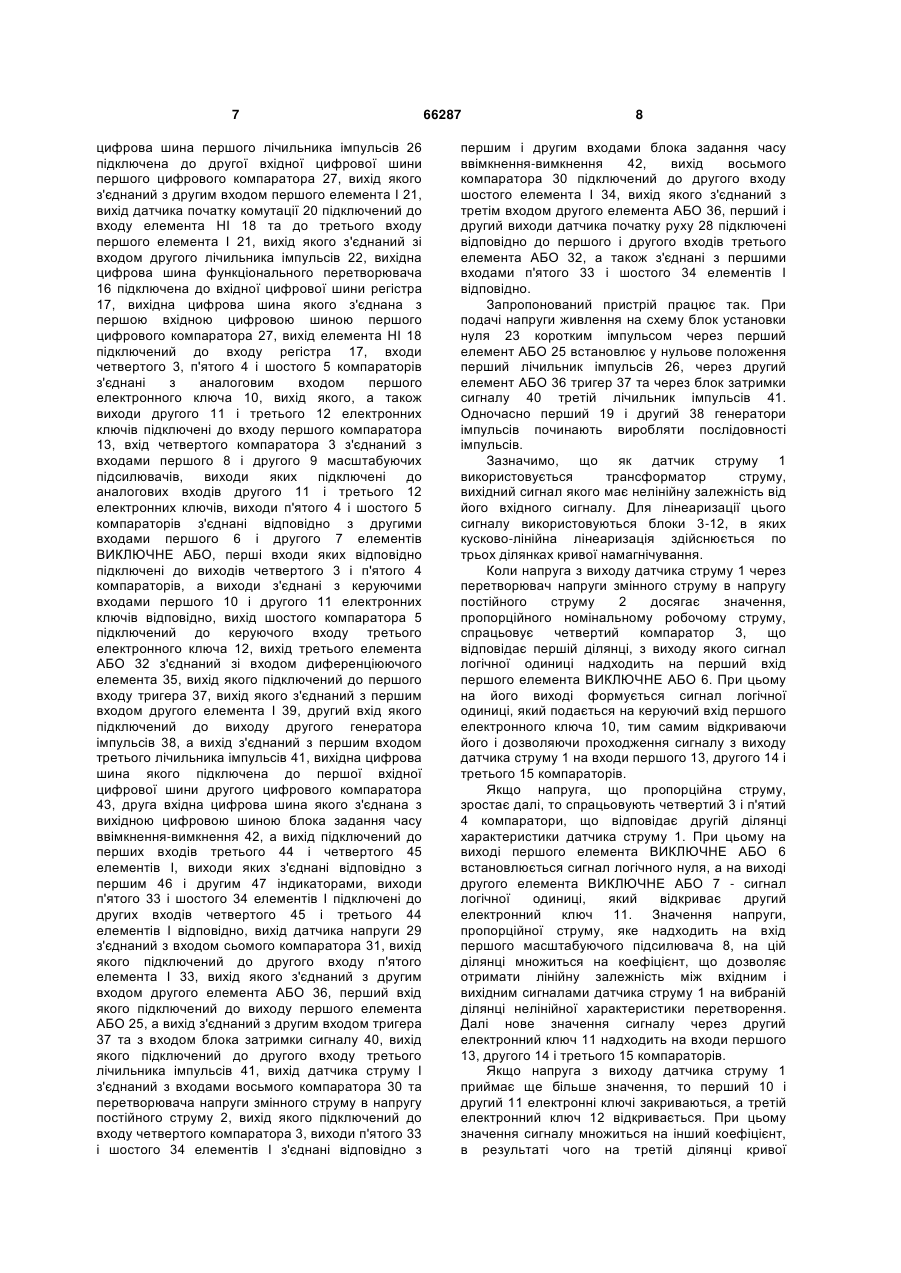

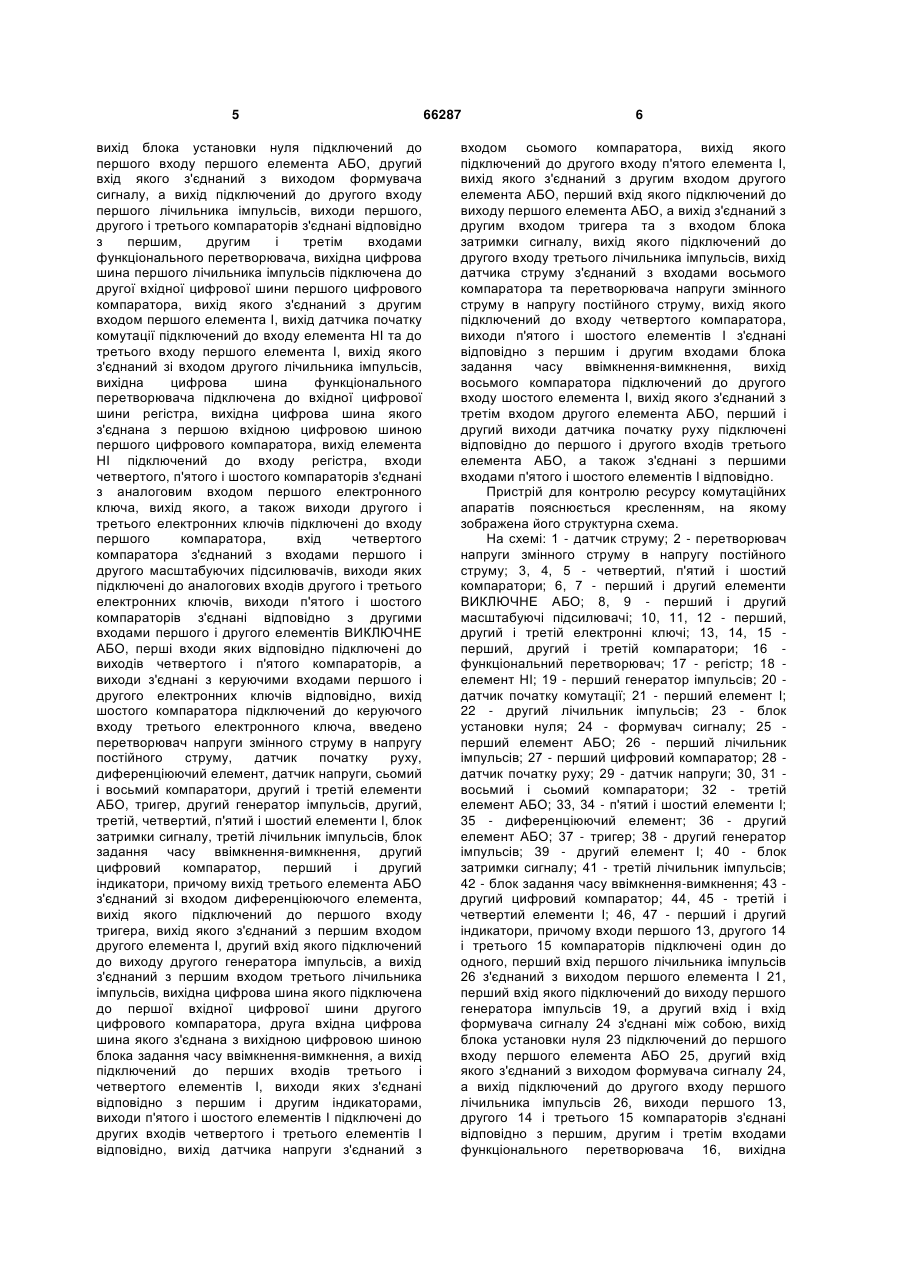

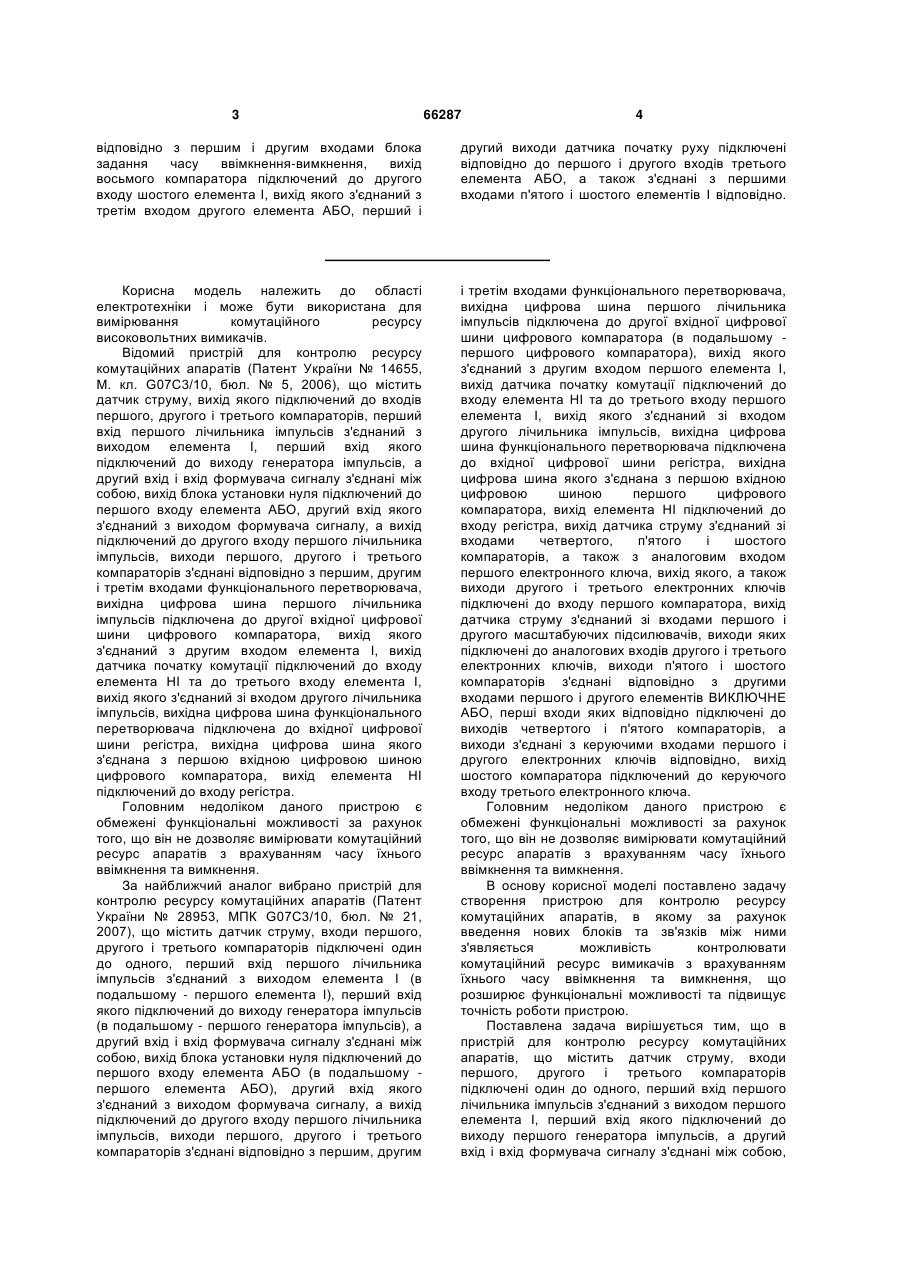

Пристрій для контролю ресурсу комутаційних апаратів, що містить датчик струму, входи першого, другого і третього компараторів підключені один до одного, перший вхід першого лічильника імпульсів з'єднаний з виходом першого елемента І, перший вхід якого підключений до виходу першого генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані між собою, вихід блока установки нуля підключений до першого входу першого елемента АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до другого входу першого лічильника імпульсів, виходи першого, другого і третього компараторів з'єднані відповідно з першим, другим і третім входами функціонального перетворювача, вихідна цифрова шина першого лічильника імпульсів підключена до другої вхідної цифрової шини першого цифрового компаратора, вихід якого з'єднаний з другим входом першого елемента І, вихід датчика початку комутації підключений до входу елемента НІ та до третього входу першого елемента І, вихід якого з'єднаний зі входом другого лічильника імпульсів, вихідна цифрова шина функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, входи четвертого, п'ятого і шостого компараторів з'єднані з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вхід четвертого компаратора з'єднаний з входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи п'ятого і шостого компараторів з'єднані відповідно з другими 2 (19) 1 3 66287 4 відповідно з першим і другим входами блока задання часу ввімкнення-вимкнення, вихід восьмого компаратора підключений до другого входу шостого елемента І, вихід якого з'єднаний з третім входом другого елемента АБО, перший і другий виходи датчика початку руху підключені відповідно до першого і другого входів третього елемента АБО, а також з'єднані з першими входами п'ятого і шостого елементів І відповідно. Корисна модель належить до області електротехніки і може бути використана для вимірювання комутаційного ресурсу високовольтних вимикачів. Відомий пристрій для контролю ресурсу комутаційних апаратів (Патент України № 14655, М. кл. G07С3/10, бюл. № 5, 2006), що містить датчик струму, вихід якого підключений до входів першого, другого і третього компараторів, перший вхід першого лічильника імпульсів з'єднаний з виходом елемента І, перший вхід якого підключений до виходу генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані між собою, вихід блока установки нуля підключений до першого входу елемента АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до другого входу першого лічильника імпульсів, виходи першого, другого і третього компараторів з'єднані відповідно з першим, другим і третім входами функціонального перетворювача, вихідна цифрова шина першого лічильника імпульсів підключена до другої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з другим входом елемента І, вихід датчика початку комутації підключений до входу елемента НІ та до третього входу елемента І, вихід якого з'єднаний зі входом другого лічильника імпульсів, вихідна цифрова шина функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною цифрового компаратора, вихід елемента НІ підключений до входу регістра. Головним недоліком даного пристрою є обмежені функціональні можливості за рахунок того, що він не дозволяє вимірювати комутаційний ресурс апаратів з врахуванням часу їхнього ввімкнення та вимкнення. За найближчий аналог вибрано пристрій для контролю ресурсу комутаційних апаратів (Патент України № 28953, МПК G07С3/10, бюл. № 21, 2007), що містить датчик струму, входи першого, другого і третього компараторів підключені один до одного, перший вхід першого лічильника імпульсів з'єднаний з виходом елемента І (в подальшому - першого елемента І), перший вхід якого підключений до виходу генератора імпульсів (в подальшому - першого генератора імпульсів), а другий вхід і вхід формувача сигналу з'єднані між собою, вихід блока установки нуля підключений до першого входу елемента АБО (в подальшому першого елемента АБО), другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до другого входу першого лічильника імпульсів, виходи першого, другого і третього компараторів з'єднані відповідно з першим, другим і третім входами функціонального перетворювача, вихідна цифрова шина першого лічильника імпульсів підключена до другої вхідної цифрової шини цифрового компаратора (в подальшому першого цифрового компаратора), вихід якого з'єднаний з другим входом першого елемента І, вихід датчика початку комутації підключений до входу елемента НІ та до третього входу першого елемента І, вихід якого з'єднаний зі входом другого лічильника імпульсів, вихідна цифрова шина функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, вихід датчика струму з'єднаний зі входами четвертого, п'ятого і шостого компараторів, а також з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вихід датчика струму з'єднаний зі входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи п'ятого і шостого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів четвертого і п'ятого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід шостого компаратора підключений до керуючого входу третього електронного ключа. Головним недоліком даного пристрою є обмежені функціональні можливості за рахунок того, що він не дозволяє вимірювати комутаційний ресурс апаратів з врахуванням часу їхнього ввімкнення та вимкнення. В основу корисної моделі поставлено задачу створення пристрою для контролю ресурсу комутаційних апаратів, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість контролювати комутаційний ресурс вимикачів з врахуванням їхнього часу ввімкнення та вимкнення, що розширює функціональні можливості та підвищує точність роботи пристрою. Поставлена задача вирішується тим, що в пристрій для контролю ресурсу комутаційних апаратів, що містить датчик струму, входи першого, другого і третього компараторів підключені один до одного, перший вхід першого лічильника імпульсів з'єднаний з виходом першого елемента І, перший вхід якого підключений до виходу першого генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані між собою, 5 вихід блока установки нуля підключений до першого входу першого елемента АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до другого входу першого лічильника імпульсів, виходи першого, другого і третього компараторів з'єднані відповідно з першим, другим і третім входами функціонального перетворювача, вихідна цифрова шина першого лічильника імпульсів підключена до другої вхідної цифрової шини першого цифрового компаратора, вихід якого з'єднаний з другим входом першого елемента І, вихід датчика початку комутації підключений до входу елемента НІ та до третього входу першого елемента І, вихід якого з'єднаний зі входом другого лічильника імпульсів, вихідна цифрова шина функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, входи четвертого, п'ятого і шостого компараторів з'єднані з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вхід четвертого компаратора з'єднаний з входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи п'ятого і шостого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів четвертого і п'ятого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід шостого компаратора підключений до керуючого входу третього електронного ключа, введено перетворювач напруги змінного струму в напругу постійного струму, датчик початку руху, диференціюючий елемент, датчик напруги, сьомий і восьмий компаратори, другий і третій елементи АБО, тригер, другий генератор імпульсів, другий, третій, четвертий, п'ятий і шостий елементи І, блок затримки сигналу, третій лічильник імпульсів, блок задання часу ввімкнення-вимкнення, другий цифровий компаратор, перший і другий індикатори, причому вихід третього елемента АБО з'єднаний зі входом диференціюючого елемента, вихід якого підключений до першого входу тригера, вихід якого з'єднаний з першим входом другого елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом третього лічильника імпульсів, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкнення-вимкнення, а вихід підключений до перших входів третього і четвертого елементів І, виходи яких з'єднані відповідно з першим і другим індикаторами, виходи п'ятого і шостого елементів І підключені до других входів четвертого і третього елементів І відповідно, вихід датчика напруги з'єднаний з 66287 6 входом сьомого компаратора, вихід якого підключений до другого входу п'ятого елемента І, вихід якого з'єднаний з другим входом другого елемента АБО, перший вхід якого підключений до виходу першого елемента АБО, а вихід з'єднаний з другим входом тригера та з входом блока затримки сигналу, вихід якого підключений до другого входу третього лічильника імпульсів, вихід датчика струму з'єднаний з входами восьмого компаратора та перетворювача напруги змінного струму в напругу постійного струму, вихід якого підключений до входу четвертого компаратора, виходи п'ятого і шостого елементів І з'єднані відповідно з першим і другим входами блока задання часу ввімкнення-вимкнення, вихід восьмого компаратора підключений до другого входу шостого елемента І, вихід якого з'єднаний з третім входом другого елемента АБО, перший і другий виходи датчика початку руху підключені відповідно до першого і другого входів третього елемента АБО, а також з'єднані з першими входами п'ятого і шостого елементів І відповідно. Пристрій для контролю ресурсу комутаційних апаратів пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 - датчик струму; 2 - перетворювач напруги змінного струму в напругу постійного струму; 3, 4, 5 - четвертий, п'ятий і шостий компаратори; 6, 7 - перший і другий елементи ВИКЛЮЧНЕ АБО; 8, 9 - перший і другий масштабуючі підсилювачі; 10, 11, 12 - перший, другий і третій електронні ключі; 13, 14, 15 перший, другий і третій компаратори; 16 функціональний перетворювач; 17 - регістр; 18 елемент НІ; 19 - перший генератор імпульсів; 20 датчик початку комутації; 21 - перший елемент І; 22 - другий лічильник імпульсів; 23 - блок установки нуля; 24 - формувач сигналу; 25 перший елемент АБО; 26 - перший лічильник імпульсів; 27 - перший цифровий компаратор; 28 датчик початку руху; 29 - датчик напруги; 30, 31 восьмий і сьомий компаратори; 32 - третій елемент АБО; 33, 34 - п'ятий і шостий елементи І; 35 - диференціюючий елемент; 36 - другий елемент АБО; 37 - тригер; 38 - другий генератор імпульсів; 39 - другий елемент І; 40 - блок затримки сигналу; 41 - третій лічильник імпульсів; 42 - блок задання часу ввімкнення-вимкнення; 43 другий цифровий компаратор; 44, 45 - третій і четвертий елементи І; 46, 47 - перший і другий індикатори, причому входи першого 13, другого 14 і третього 15 компараторів підключені один до одного, перший вхід першого лічильника імпульсів 26 з'єднаний з виходом першого елемента І 21, перший вхід якого підключений до виходу першого генератора імпульсів 19, а другий вхід і вхід формувача сигналу 24 з'єднані між собою, вихід блока установки нуля 23 підключений до першого входу першого елемента АБО 25, другий вхід якого з'єднаний з виходом формувача сигналу 24, а вихід підключений до другого входу першого лічильника імпульсів 26, виходи першого 13, другого 14 і третього 15 компараторів з'єднані відповідно з першим, другим і третім входами функціонального перетворювача 16, вихідна 7 цифрова шина першого лічильника імпульсів 26 підключена до другої вхідної цифрової шини першого цифрового компаратора 27, вихід якого з'єднаний з другим входом першого елемента І 21, вихід датчика початку комутації 20 підключений до входу елемента НІ 18 та до третього входу першого елемента І 21, вихід якого з'єднаний зі входом другого лічильника імпульсів 22, вихідна цифрова шина функціонального перетворювача 16 підключена до вхідної цифрової шини регістра 17, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора 27, вихід елемента НІ 18 підключений до входу регістра 17, входи четвертого 3, п'ятого 4 і шостого 5 компараторів з'єднані з аналоговим входом першого електронного ключа 10, вихід якого, а також виходи другого 11 і третього 12 електронних ключів підключені до входу першого компаратора 13, вхід четвертого компаратора 3 з'єднаний з входами першого 8 і другого 9 масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого 11 і третього 12 електронних ключів, виходи п'ятого 4 і шостого 5 компараторів з'єднані відповідно з другими входами першого 6 і другого 7 елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів четвертого 3 і п'ятого 4 компараторів, а виходи з'єднані з керуючими входами першого 10 і другого 11 електронних ключів відповідно, вихід шостого компаратора 5 підключений до керуючого входу третього електронного ключа 12, вихід третього елемента АБО 32 з'єднаний зі входом диференціюючого елемента 35, вихід якого підключений до першого входу тригера 37, вихід якого з'єднаний з першим входом другого елемента І 39, другий вхід якого підключений до виходу другого генератора імпульсів 38, а вихід з'єднаний з першим входом третього лічильника імпульсів 41, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора 43, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкнення-вимкнення 42, а вихід підключений до перших входів третього 44 і четвертого 45 елементів І, виходи яких з'єднані відповідно з першим 46 і другим 47 індикаторами, виходи п'ятого 33 і шостого 34 елементів І підключені до других входів четвертого 45 і третього 44 елементів І відповідно, вихід датчика напруги 29 з'єднаний з входом сьомого компаратора 31, вихід якого підключений до другого входу п'ятого елемента І 33, вихід якого з'єднаний з другим входом другого елемента АБО 36, перший вхід якого підключений до виходу першого елемента АБО 25, а вихід з'єднаний з другим входом тригера 37 та з входом блока затримки сигналу 40, вихід якого підключений до другого входу третього лічильника імпульсів 41, вихід датчика струму І з'єднаний з входами восьмого компаратора 30 та перетворювача напруги змінного струму в напругу постійного струму 2, вихід якого підключений до входу четвертого компаратора 3, виходи п'ятого 33 і шостого 34 елементів І з'єднані відповідно з 66287 8 першим і другим входами блока задання часу ввімкнення-вимкнення 42, вихід восьмого компаратора 30 підключений до другого входу шостого елемента І 34, вихід якого з'єднаний з третім входом другого елемента АБО 36, перший і другий виходи датчика початку руху 28 підключені відповідно до першого і другого входів третього елемента АБО 32, а також з'єднані з першими входами п'ятого 33 і шостого 34 елементів І відповідно. Запропонований пристрій працює так. При подачі напруги живлення на схему блок установки нуля 23 коротким імпульсом через перший елемент АБО 25 встановлює у нульове положення перший лічильник імпульсів 26, через другий елемент АБО 36 тригер 37 та через блок затримки сигналу 40 третій лічильник імпульсів 41. Одночасно перший 19 і другий 38 генератори імпульсів починають виробляти послідовності імпульсів. Зазначимо, що як датчик струму 1 використовується трансформатор струму, вихідний сигнал якого має нелінійну залежність від його вхідного сигналу. Для лінеаризації цього сигналу використовуються блоки 3-12, в яких кусково-лінійна лінеаризація здійснюється по трьох ділянках кривої намагнічування. Коли напруга з виходу датчика струму 1 через перетворювач напруги змінного струму в напругу постійного струму 2 досягає значення, пропорційного номінальному робочому струму, спрацьовує четвертий компаратор 3, що відповідає першій ділянці, з виходу якого сигнал логічної одиниці надходить на перший вхід першого елемента ВИКЛЮЧНЕ АБО 6. При цьому на його виході формується сигнал логічної одиниці, який подається на керуючий вхід першого електронного ключа 10, тим самим відкриваючи його і дозволяючи проходження сигналу з виходу датчика струму 1 на входи першого 13, другого 14 і третього 15 компараторів. Якщо напруга, що пропорційна струму, зростає далі, то спрацьовують четвертий 3 і п'ятий 4 компаратори, що відповідає другій ділянці характеристики датчика струму 1. При цьому на виході першого елемента ВИКЛЮЧНЕ АБО 6 встановлюється сигнал логічного нуля, а на виході другого елемента ВИКЛЮЧНЕ АБО 7 - сигнал логічної одиниці, який відкриває другий електронний ключ 11. Значення напруги, пропорційної струму, яке надходить на вхід першого масштабуючого підсилювача 8, на цій ділянці множиться на коефіцієнт, що дозволяє отримати лінійну залежність між вхідним і вихідним сигналами датчика струму 1 на вибраній ділянці нелінійної характеристики перетворення. Далі нове значення сигналу через другий електронний ключ 11 надходить на входи першого 13, другого 14 і третього 15 компараторів. Якщо напруга з виходу датчика струму 1 приймає ще більше значення, то перший 10 і другий 11 електронні ключі закриваються, а третій електронний ключ 12 відкривається. При цьому значення сигналу множиться на інший коефіцієнт, в результаті чого на третій ділянці кривої 9 намагнічування вхідний і вихідний сигнали датчика струму 1 мають лінійну залежність. В подальшому під величиною напруги, що відповідає струму на виході датчика струму 1, будемо розуміти сигнал, який отримується на виході електронних ключів 10-12. Якщо вимикач введений в роботу, то на виході датчика струму 1 з'являється напруга, пропорційна струму, що протікає в вимикачі, яка подається на входи першого 13, другого 14 і третього 15 компараторів, які мають різні пороги спрацювання. Сигнали, які з'являються на виходах першого 13, другого 14 і третього 15 компараторів надходять на входи функціонального перетворювача 16, на виході якого з'являється цифровий код, що відповідає величині струму, який протікає в вимикачі. Цифровий код з виходу функціонального перетворювача 16 надходить на вхідну цифрову шину регістра 17. При цьому на вхід регістра 17 через елемент НІ 18 надходить сигнал логічного нуля з виходу датчика початку комутації 20, який дозволяє встановлення на його виході цифрового коду, який дорівнює цифровому коду на його вході. З виходу регістра 17 цифровий код надходить на першу вхідну цифрову шину першого цифрового компаратора 27, на другу вхідну цифрову шину якого надходить цифровий код з виходу першого лічильника імпульсів 26. В залежності від значення струму цифровий код на виході функціонального перетворювача 16 змінює своє значення. Таким чином, регістром 17 здійснюється передача та запам'ятовування цифрового коду, який відповідає величині струму, що протікає в вимикачі. У випадку, коли вимикач відключає коло, в якому він знаходиться, на виході датчика початку комутації 20 з'являється сигнал логічної одиниці, який через елемент НІ 18 надходить на вхід регістра 17, тим самим фіксуючи на його виході цифровий код, що відповідає значенню комутованого струму. Також сигнал логічної одиниці надходить на третій вхід першого елемента І 21 і відкриває його (з виходу першого цифрового компаратора 27 сигнал логічної одиниці надходить на другий вхід першого елемента І 21). При цьому з виходу першого генератора імпульсів 19 імпульси починають надходити на входи першого 26 і другого 22 лічильників імпульсів, зменшуючи залишковий ресурс вимикача. Кількість імпульсів, що надходять в другий лічильник імпульсів 22, показує як витрачається робочий ресурс вимикача в залежності від значення комутованого струму. Імпульси з виходу першого генератора імпульсів 19 надходять доти, поки цифрові коди на першій і другій вхідних цифрових шинах першого цифрового компаратора 27 не зрівняються. В цей момент сигнал логічного нуля з виходу першого цифрового компаратора 27 надходить на другий вхід першого елемента І 21 та закриває його, а також на вхід формувача сигналу 24, який коротким імпульсом через перший елемент АБО 25 обнуляє перший лічильник імпульсів 26 та готує пристрій до нового циклу роботи. 66287 10 Контроль часу ввімкнення високовольтного вимикача здійснюється таким чином. Як тільки починається процес ввімкнення вимикача, то на другому виході датчика початку руху 28 з'являється сигнал, який через третій елемент АБО 32 та диференціюючий елемент 35 встановлює тригер 37 в одиничний стан. Одночасно послідовність імпульсів з другого генератора імпульсів 38 через другий елемент І 39 надходить в третій лічильник імпульсів 41. Надходження імпульсів з другого генератора імпульсів 38 в третій лічильник імпульсів 41 припиняється в момент початку протікання струму через високовольтний вимикач, внаслідок чого на виході датчика струму 1 з'являється сигнал, який через восьмий компаратор 30 фіксується у вигляді сигналу логічної одиниці і через відкритий шостий елемент І 34 (на його другому вході присутній сигнал логічної одиниці з виходу датчика початку руху 28) та другий елемент АБО 36 обнуляє тригер 37. Також сигнал логічної одиниці з виходу шостого елемента І 34 через другий елемент АБО 36 надходить на вхід блока затримки сигналу 40, який через деякий час обнуляє третій лічильник імпульсів 41. Одночасно сигнал логічної одиниці з виходу шостого елемента І 34 відкриває третій елемент І 44 та надходить на другий вхід блока задання часу ввімкнення-вимкнення 42, на виході якого з'являється цифровий код, що відповідає максимальному часу ввімкнення вимикача. При цьому другий цифровий компаратор 43 проводить порівняння кодів, що надходять з третього лічильника імпульсів 41 і блока задання часу ввімкнення-вимкнення 42. Якщо час ввімкнення менший, ніж максимальний, то на виході другого цифрового компаратора 43 з'являється сигнал логічного нуля, який не приводить до спрацювання першого індикатора 46, що свідчить про правильну роботу високовольтного вимикача. Якщо ж час ввімкнення вимикача перевищує максимальний, то на виході другого цифрового компаратора 43 з'являється сигнал логічної одиниці, перший індикатор 46 спрацьовує, а це свідчить про некоректну роботу високовольтного вимикача. Контроль часу вимкнення високовольтного вимикача здійснюється аналогічним чином. Як тільки починається процес вимикання вимикача, то на першому виході датчика початку руху 28 з'являється сигнал, який через третій елемента АБО 32 та диференціюючий елемент 35 встановлює тригер 37 в одиничний стан. Одночасно послідовність імпульсів з другого генератора імпульсів 38 через другий елемент І 39 надходить в третій лічильник імпульсів 41. Це триває доти, поки на виході датчика напруги 29 не з'явиться сигнал, який через сьомий компаратор 31, відкритий п'ятий елемент І 33 (на його другому вході присутній сигнал логічної одиниці з виходу датчика початку руху 28) та другий елемент АБО 36 переводить тригер 37 у нульовий стан. Також сигнал логічної одиниці з виходу п'ятого елемента І 33 через другий елемент АБО 36 надходить на вхід блока затримки сигналу 40, який через деякий час обнуляє третій лічильник імпульсів 41. Одночасно сигнал логічної одиниці з виходу 11 п'ятого елемента І 33 відкриває четвертий елемент І 45 та надходить на перший вхід блока задання часу ввімкнення-вимкнення 42, на виході якого з'являється цифровий код, що відповідає максимальному часу вимкнення вимикача. При цьому другий цифровий компаратор 43 проводить порівняння кодів, що поступають з третього лічильника імпульсів 41 і блока задання часу ввімкнення-вимкнення 42. Якщо час вимкнення менший, ніж максимальний, то на виході другого цифрового компаратора 43 з'являється сигнал логічного нуля, який не приводить до спрацювання другого індикатора 47, що свідчить про правильну роботу високовольтного вимикача. Якщо ж час вимкнення вимикача перевищує максимальний, то на виході другого цифрового компаратора 43 з'являється сигнал логічної одиниці, другий Комп’ютерна верстка Мацело В. 66287 12 індикатор 47 спрацьовує, а це свідчить про некоректну роботу високовольтного вимикача. Кількість розрядів першого 26 та другого 22 лічильників імпульсів, а також кількість компараторів, що фіксують значення комутованого струму, вибирається в залежності від діапазону вимірюваного струму і від необхідного ступеня точності визначення витраченого вимикачем ресурсу. Функціональний перетворювач 16 можна реалізувати на мікросхемі постійного запам'ятовуючого пристрою, в якій записані відповідні коди, кожен із яких відповідає певному коефіцієнту спрацювання робочого ресурсу вимикача в залежності від будь-якого можливого значення струму. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
