Спосіб формування структури крони деревних рослин циліндрової конфігурації

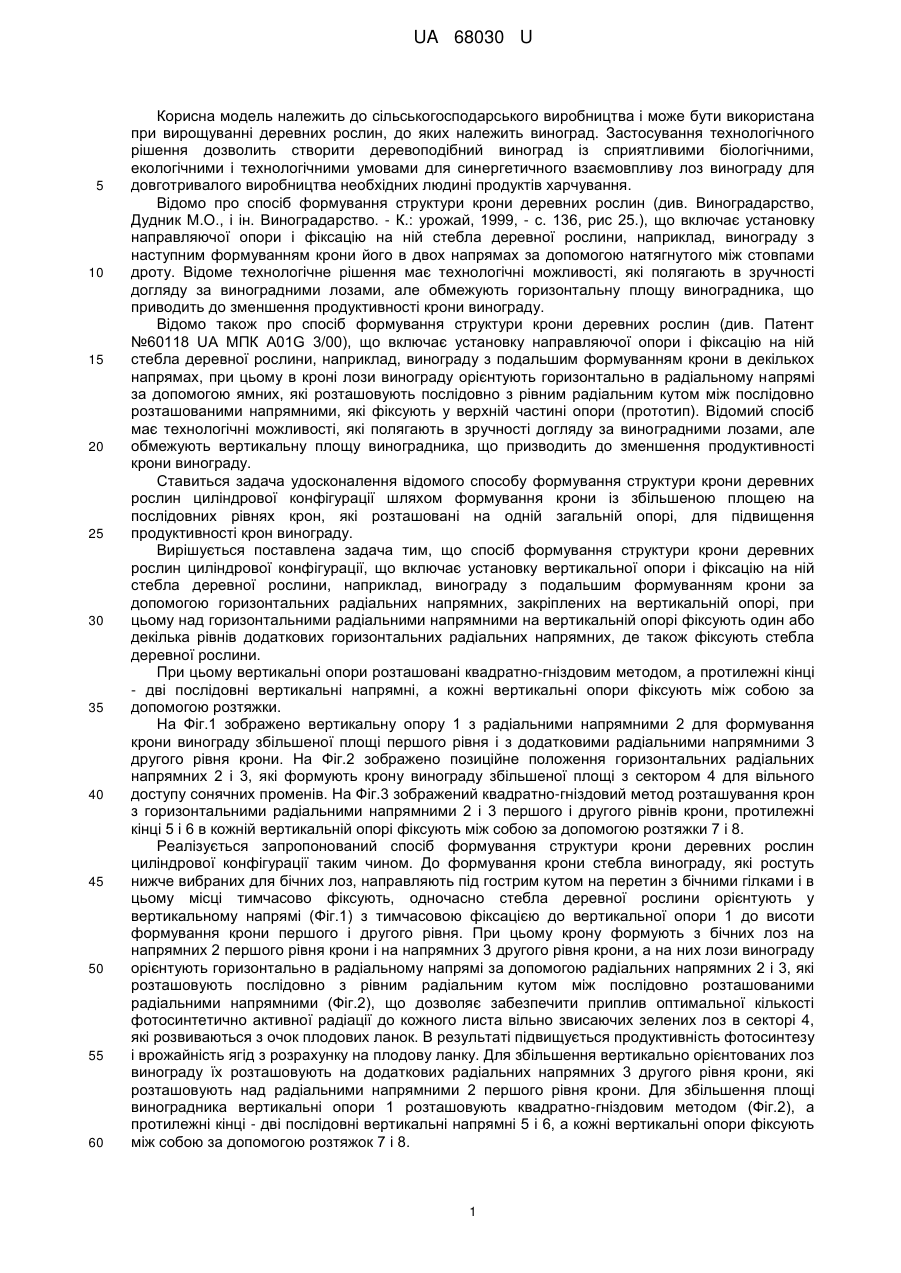

Реферат: UA 68030 U UA 68030 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і може бути використана при вирощуванні деревних рослин, до яких належить виноград. Застосування технологічного рішення дозволить створити деревоподібний виноград із сприятливими біологічними, екологічними і технологічними умовами для синергетичного взаємовпливу лоз винограду для довготривалого виробництва необхідних людині продуктів харчування. Відомо про спосіб формування структури крони деревних рослин (див. Виноградарство, Дудник М.О., і ін. Виноградарство. - К.: урожай, 1999, - с. 136, рис 25.), що включає установку направляючої опори і фіксацію на ній стебла деревної рослини, наприклад, винограду з наступним формуванням крони його в двох напрямах за допомогою натягнутого між стовпами дроту. Відоме технологічне рішення має технологічні можливості, які полягають в зручності догляду за виноградними лозами, але обмежують горизонтальну площу виноградника, що приводить до зменшення продуктивності крони винограду. Відомо також про спосіб формування структури крони деревних рослин (див. Патент №60118 UA МПК А01G 3/00), що включає установку направляючої опори і фіксацію на ній стебла деревної рослини, наприклад, винограду з подальшим формуванням крони в декількох напрямах, при цьому в кроні лози винограду орієнтують горизонтально в радіальному напрямі за допомогою ямних, які розташовують послідовно з рівним радіальним кутом між послідовно розташованими напрямними, які фіксують у верхній частині опори (прототип). Відомий спосіб має технологічні можливості, які полягають в зручності догляду за виноградними лозами, але обмежують вертикальну площу виноградника, що призводить до зменшення продуктивності крони винограду. Ставиться задача удосконалення відомого способу формування структури крони деревних рослин циліндрової конфігурації шляхом формування крони із збільшеною площею на послідовних рівнях крон, які розташовані на одній загальній опорі, для підвищення продуктивності крон винограду. Вирішується поставлена задача тим, що спосіб формування структури крони деревних рослин циліндрової конфігурації, що включає установку вертикальної опори і фіксацію на ній стебла деревної рослини, наприклад, винограду з подальшим формуванням крони за допомогою горизонтальних радіальних напрямних, закріплених на вертикальній опорі, при цьому над горизонтальними радіальними напрямними на вертикальній опорі фіксують один або декілька рівнів додаткових горизонтальних радіальних напрямних, де також фіксують стебла деревної рослини. При цьому вертикальні опори розташовані квадратно-гніздовим методом, а протилежні кінці - дві послідовні вертикальні напрямні, а кожні вертикальні опори фіксують між собою за допомогою розтяжки. На Фіг.1 зображено вертикальну опору 1 з радіальними напрямними 2 для формування крони винограду збільшеної площі першого рівня і з додатковими радіальними напрямними 3 другого рівня крони. На Фіг.2 зображено позиційне положення горизонтальних радіальних напрямних 2 і 3, які формують крону винограду збільшеної площі з сектором 4 для вільного доступу сонячних променів. На Фіг.3 зображений квадратно-гніздовий метод розташування крон з горизонтальними радіальними напрямними 2 і 3 першого і другого рівнів крони, протилежні кінці 5 і 6 в кожній вертикальній опорі фіксують між собою за допомогою розтяжки 7 і 8. Реалізується запропонований спосіб формування структури крони деревних рослин циліндрової конфігурації таким чином. До формування крони стебла винограду, які ростуть нижче вибраних для бічних лоз, направляють під гострим кутом на перетин з бічними гілками і в цьому місці тимчасово фіксують, одночасно стебла деревної рослини орієнтують у вертикальному напрямі (Фіг.1) з тимчасовою фіксацією до вертикальної опори 1 до висоти формування крони першого і другого рівня. При цьому крону формують з бічних лоз на напрямних 2 першого рівня крони і на напрямних 3 другого рівня крони, а на них лози винограду орієнтують горизонтально в радіальному напрямі за допомогою радіальних напрямних 2 і 3, які розташовують послідовно з рівним радіальним кутом між послідовно розташованими радіальними напрямними (Фіг.2), що дозволяє забезпечити приплив оптимальної кількості фотосинтетично активної радіації до кожного листа вільно звисаючих зелених лоз в секторі 4, які розвиваються з очок плодових ланок. В результаті підвищується продуктивність фотосинтезу і врожайність ягід з розрахунку на плодову ланку. Для збільшення вертикально орієнтованих лоз винограду їх розташовують на додаткових радіальних напрямних 3 другого рівня крони, які розташовують над радіальними напрямними 2 першого рівня крони. Для збільшення площі виноградника вертикальні опори 1 розташовують квадратно-гніздовим методом (Фіг.2), а протилежні кінці - дві послідовні вертикальні напрямні 5 і 6, а кожні вертикальні опори фіксують між собою за допомогою розтяжок 7 і 8. 1 UA 68030 U Використання запропонованого технологічного рішення дозволяє створити сприятливі біологічні умови для збільшення виробництва необхідних людині продуктів харчування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб формування структури крони деревних рослин циліндрової конфігурації, що включає установку вертикальної опори і фіксацію на ній стебла деревної рослини, наприклад, винограду з подальшим формуванням крони за допомогою горизонтальних радіальних напрямних, закріплених на вертикальній опорі, який відрізняється тим, що над горизонтальними радіальними напрямними на вертикальній опорі фіксують один або декілька рівнів додаткових горизонтальних радіальних напрямних, де також фіксують стебла деревної рослини. 2. Спосіб за п. 1, який відрізняється тим, що вертикальні опори розташовані квадратногніздовим методом, а протилежні кінці - дві послідовні вертикальні напрямні, а кожні вертикальні опори фіксують між собою за допомогою розтяжки. 2 UA 68030 U 3 UA 68030 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
