Роторний компресор
Номер патенту: 68311
Опубліковано: 26.03.2012
Автори: Івашова Алла Федорівна, Кирик Григорій Васильович, Бєлозьоров Василь Олександрович, Дашутін Григорій Петрович, Жарков Павло Євгенович
Формула / Реферат

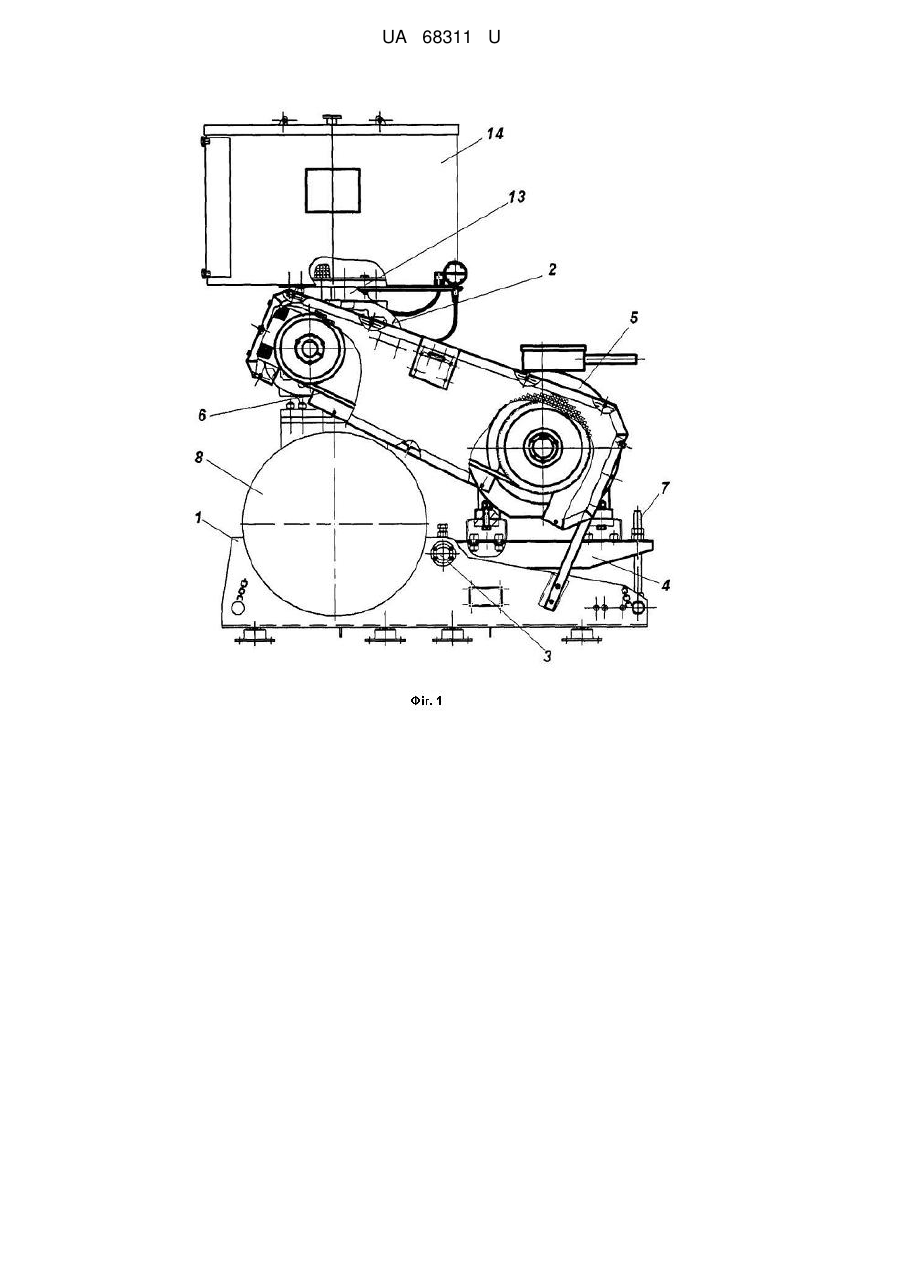

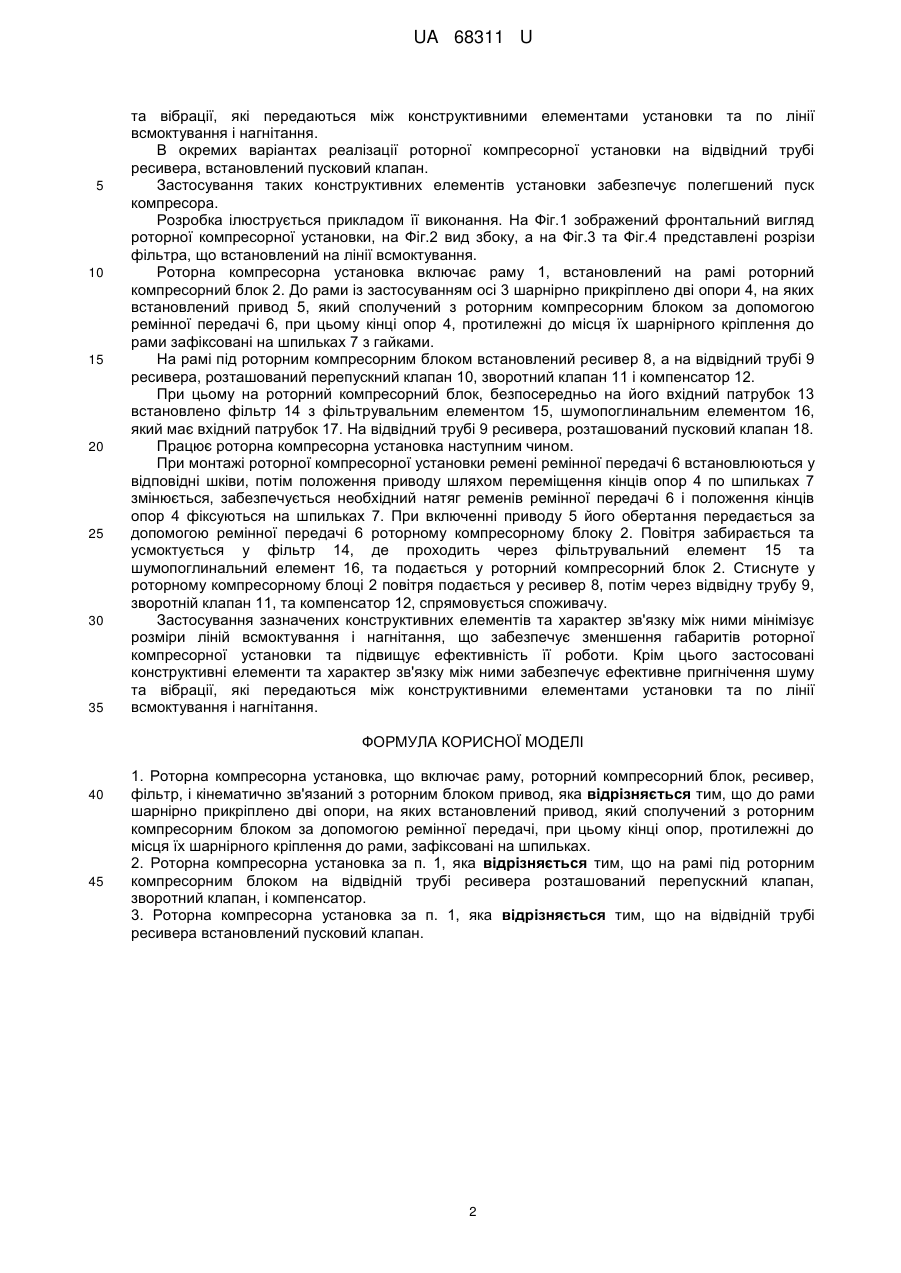

1. Роторна компресорна установка, що включає раму, роторний компресорний блок, ресивер, фільтр, і кінематично зв'язаний з роторним блоком привод, яка відрізняється тим, що до рами шарнірно прикріплено дві опори, на яких встановлений привод, який сполучений з роторним компресорним блоком за допомогою ремінної передачі, при цьому кінці опор, протилежні до місця їх шарнірного кріплення до рами, зафіксовані на шпильках.
2. Роторна компресорна установка за п. 1, яка відрізняється тим, що на рамі під роторним компресорним блоком на відвідній трубі ресивера розташований перепускний клапан, зворотний клапан, і компенсатор.
3. Роторна компресорна установка за п. 1, яка відрізняється тим, що на відвідній трубі ресивера встановлений пусковий клапан.
Текст

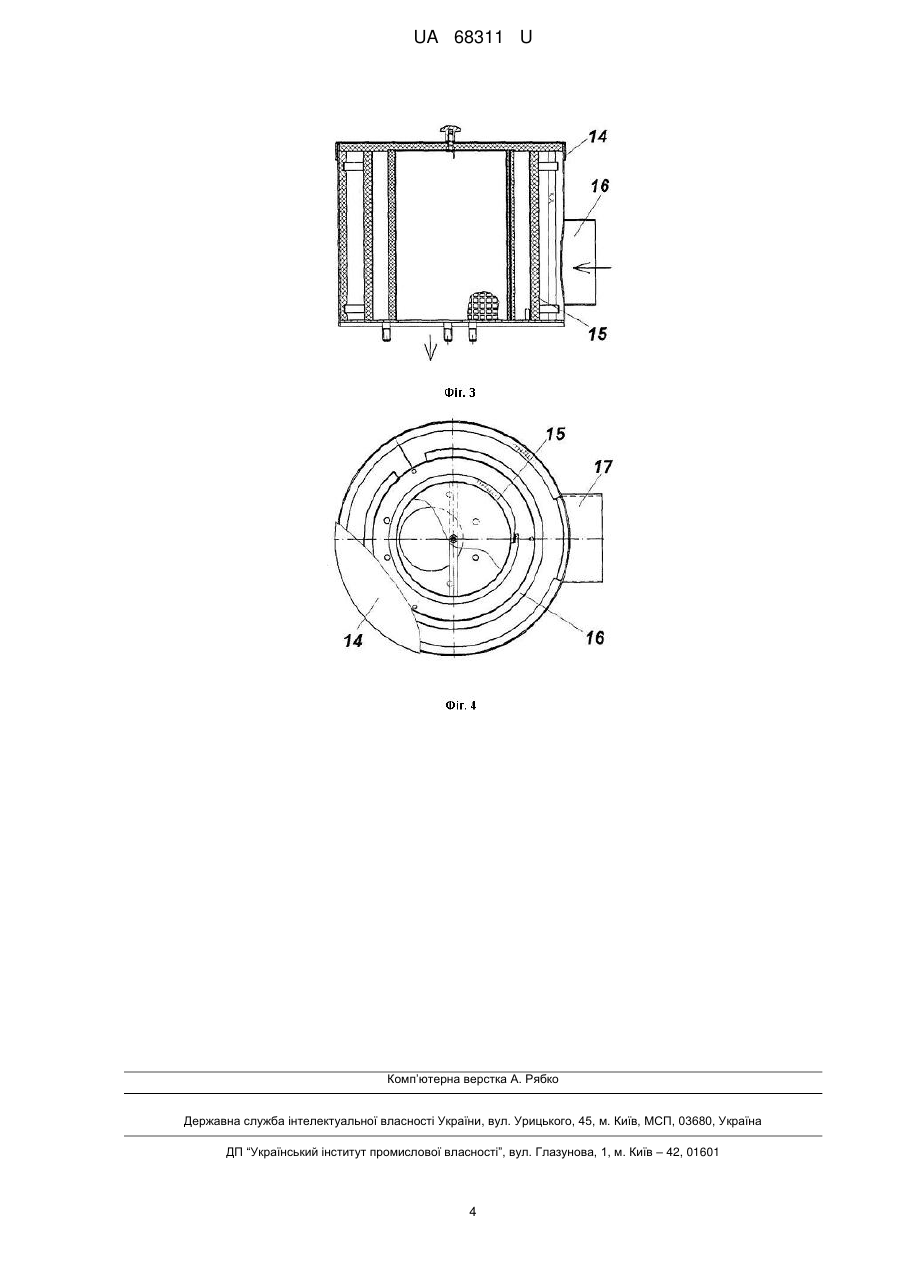

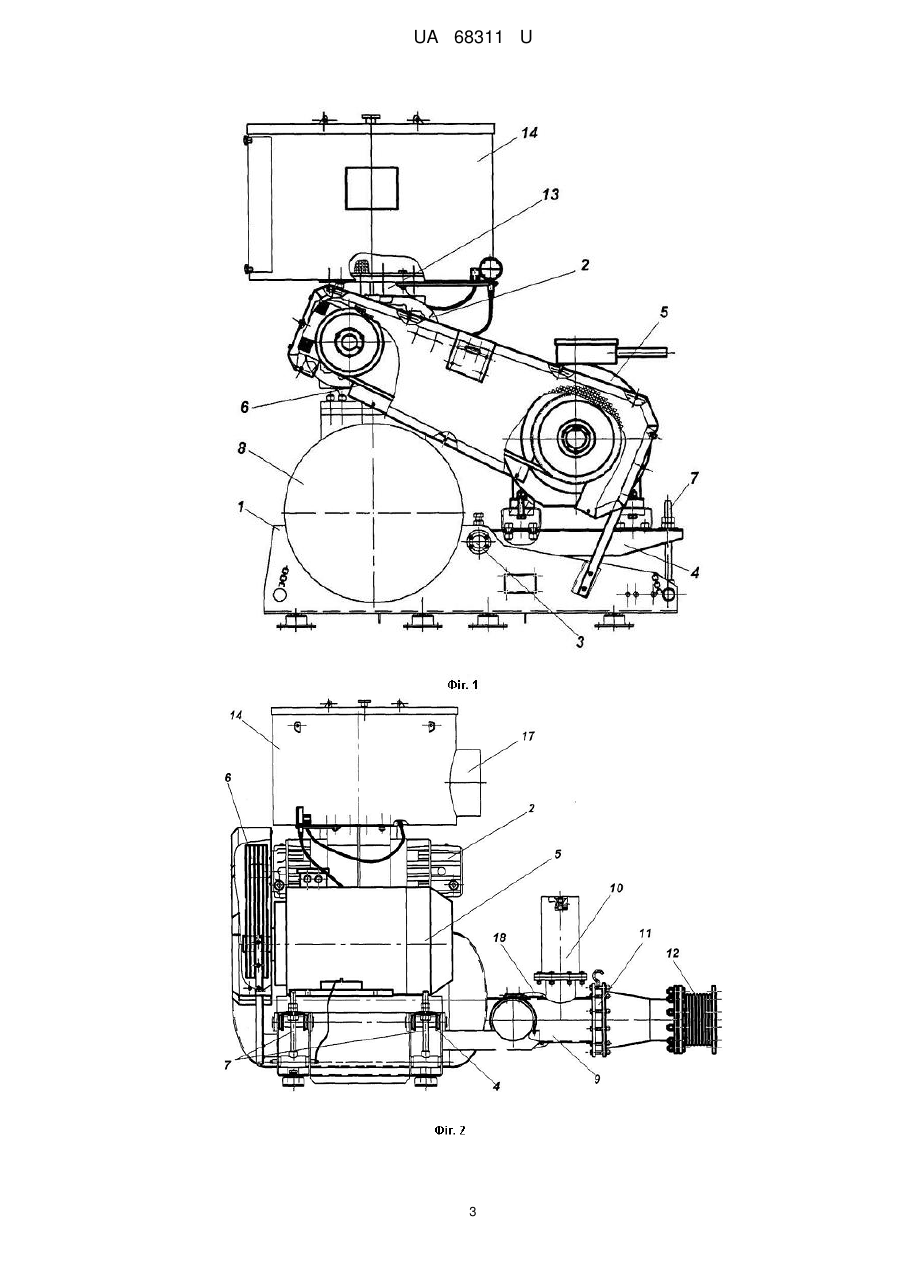

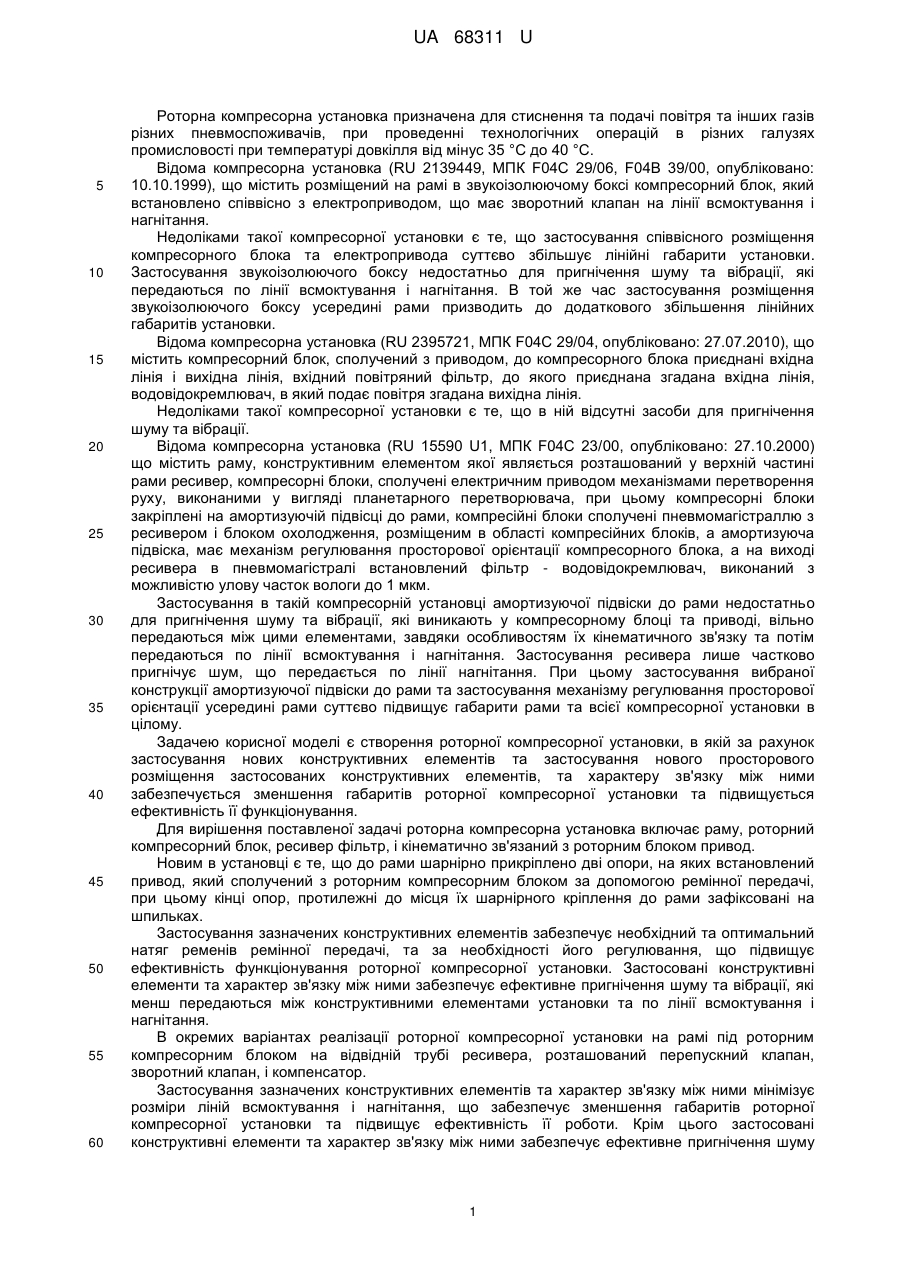

Реферат: Роторна компресорна установка включає раму, роторний компресорний блок, ресивер, фільтр привод, опори, ремінну передачу. UA 68311 U (12) UA 68311 U UA 68311 U 5 10 15 20 25 30 35 40 45 50 55 60 Роторна компресорна установка призначена для стиснення та подачі повітря та інших газів різних пневмоспоживачів, при проведенні технологічних операцій в різних галузях промисловості при температурі довкілля від мінус 35 °C до 40 °C. Відома компресорна установка (RU 2139449, МПК F04C 29/06, F04B 39/00, опубліковано: 10.10.1999), що містить розміщений на рамі в звукоізолюючому боксі компресорний блок, який встановлено співвісно з електроприводом, що має зворотний клапан на лінії всмоктування і нагнітання. Недоліками такої компресорної установки є те, що застосування співвісного розміщення компресорного блока та електропривода суттєво збільшує лінійні габарити установки. Застосування звукоізолюючого боксу недостатньо для пригнічення шуму та вібрації, які передаються по лінії всмоктування і нагнітання. В той же час застосування розміщення звукоізолюючого боксу усередині рами призводить до додаткового збільшення лінійних габаритів установки. Відома компресорна установка (RU 2395721, МПК F04C 29/04, опубліковано: 27.07.2010), що містить компресорний блок, сполучений з приводом, до компресорного блока приєднані вхідна лінія і вихідна лінія, вхідний повітряний фільтр, до якого приєднана згадана вхідна лінія, водовідокремлювач, в який подає повітря згадана вихідна лінія. Недоліками такої компресорної установки є те, що в ній відсутні засоби для пригнічення шуму та вібрації. Відома компресорна установка (RU 15590 U1, МПК F04C 23/00, опубліковано: 27.10.2000) що містить раму, конструктивним елементом якої являється розташований у верхній частині рами ресивер, компресорні блоки, сполучені електричним приводом механізмами перетворення руху, виконаними у вигляді планетарного перетворювача, при цьому компресорні блоки закріплені на амортизуючій підвісці до рами, компресійні блоки сполучені пневмомагістраллю з ресивером і блоком охолодження, розміщеним в області компресійних блоків, а амортизуюча підвіска, має механізм регулювання просторової орієнтації компресорного блока, а на виході ресивера в пневмомагістралі встановлений фільтр - водовідокремлювач, виконаний з можливістю улову часток вологи до 1 мкм. Застосування в такій компресорній установці амортизуючої підвіски до рами недостатньо для пригнічення шуму та вібрації, які виникають у компресорному блоці та приводі, вільно передаються між цими елементами, завдяки особливостям їх кінематичного зв'язку та потім передаються по лінії всмоктування і нагнітання. Застосування ресивера лише частково пригнічує шум, що передається по лінії нагнітання. При цьому застосування вибраної конструкції амортизуючої підвіски до рами та застосування механізму регулювання просторової орієнтації усередині рами суттєво підвищує габарити рами та всієї компресорної установки в цілому. Задачею корисної моделі є створення роторної компресорної установки, в якій за рахунок застосування нових конструктивних елементів та застосування нового просторового розміщення застосованих конструктивних елементів, та характеру зв'язку між ними забезпечується зменшення габаритів роторної компресорної установки та підвищується ефективність її функціонування. Для вирішення поставленої задачі роторна компресорна установка включає раму, роторний компресорний блок, ресивер фільтр, і кінематично зв'язаний з роторним блоком привод. Новим в установці є те, що до рами шарнірно прикріплено дві опори, на яких встановлений привод, який сполучений з роторним компресорним блоком за допомогою ремінної передачі, при цьому кінці опор, протилежні до місця їх шарнірного кріплення до рами зафіксовані на шпильках. Застосування зазначених конструктивних елементів забезпечує необхідний та оптимальний натяг ременів ремінної передачі, та за необхідності його регулювання, що підвищує ефективність функціонування роторної компресорної установки. Застосовані конструктивні елементи та характер зв'язку між ними забезпечує ефективне пригнічення шуму та вібрації, які менш передаються між конструктивними елементами установки та по лінії всмоктування і нагнітання. В окремих варіантах реалізації роторної компресорної установки на рамі під роторним компресорним блоком на відвідній трубі ресивера, розташований перепускний клапан, зворотний клапан, і компенсатор. Застосування зазначених конструктивних елементів та характер зв'язку між ними мінімізує розміри ліній всмоктування і нагнітання, що забезпечує зменшення габаритів роторної компресорної установки та підвищує ефективність її роботи. Крім цього застосовані конструктивні елементи та характер зв'язку між ними забезпечує ефективне пригнічення шуму 1 UA 68311 U 5 10 15 20 25 30 35 та вібрації, які передаються між конструктивними елементами установки та по лінії всмоктування і нагнітання. В окремих варіантах реалізації роторної компресорної установки на відвідний трубі ресивера, встановлений пусковий клапан. Застосування таких конструктивних елементів установки забезпечує полегшений пуск компресора. Розробка ілюструється прикладом її виконання. На Фіг.1 зображений фронтальний вигляд роторної компресорної установки, на Фіг.2 вид збоку, а на Фіг.3 та Фіг.4 представлені розрізи фільтра, що встановлений на лінії всмоктування. Роторна компресорна установка включає раму 1, встановлений на рамі роторний компресорний блок 2. До рами із застосуванням осі 3 шарнірно прикріплено дві опори 4, на яких встановлений привод 5, який сполучений з роторним компресорним блоком за допомогою ремінної передачі 6, при цьому кінці опор 4, протилежні до місця їх шарнірного кріплення до рами зафіксовані на шпильках 7 з гайками. На рамі під роторним компресорним блоком встановлений ресивер 8, а на відвідний трубі 9 ресивера, розташований перепускний клапан 10, зворотний клапан 11 і компенсатор 12. При цьому на роторний компресорний блок, безпосередньо на його вхідний патрубок 13 встановлено фільтр 14 з фільтрувальним елементом 15, шумопоглинальним елементом 16, який має вхідний патрубок 17. На відвідний трубі 9 ресивера, розташований пусковий клапан 18. Працює роторна компресорна установка наступним чином. При монтажі роторної компресорної установки ремені ремінної передачі 6 встановлюються у відповідні шківи, потім положення приводу шляхом переміщення кінців опор 4 по шпильках 7 змінюється, забезпечується необхідний натяг ременів ремінної передачі 6 і положення кінців опор 4 фіксуються на шпильках 7. При включенні приводу 5 його обертання передається за допомогою ремінної передачі 6 роторному компресорному блоку 2. Повітря забирається та усмоктується у фільтр 14, де проходить через фільтрувальний елемент 15 та шумопоглинальний елемент 16, та подається у роторний компресорний блок 2. Стиснуте у роторному компресорному блоці 2 повітря подається у ресивер 8, потім через відвідну трубу 9, зворотній клапан 11, та компенсатор 12, спрямовується споживачу. Застосування зазначених конструктивних елементів та характер зв'язку між ними мінімізує розміри ліній всмоктування і нагнітання, що забезпечує зменшення габаритів роторної компресорної установки та підвищує ефективність її роботи. Крім цього застосовані конструктивні елементи та характер зв'язку між ними забезпечує ефективне пригнічення шуму та вібрації, які передаються між конструктивними елементами установки та по лінії всмоктування і нагнітання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Роторна компресорна установка, що включає раму, роторний компресорний блок, ресивер, фільтр, і кінематично зв'язаний з роторним блоком привод, яка відрізняється тим, що до рами шарнірно прикріплено дві опори, на яких встановлений привод, який сполучений з роторним компресорним блоком за допомогою ремінної передачі, при цьому кінці опор, протилежні до місця їх шарнірного кріплення до рами, зафіксовані на шпильках. 2. Роторна компресорна установка за п. 1, яка відрізняється тим, що на рамі під роторним компресорним блоком на відвідній трубі ресивера розташований перепускний клапан, зворотний клапан, і компенсатор. 3. Роторна компресорна установка за п. 1, яка відрізняється тим, що на відвідній трубі ресивера встановлений пусковий клапан. 2 UA 68311 U 3 UA 68311 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary compressor
Автори англійськоюDashutin Hryhorii Petrovych, Kyryk Hryhorii Vasyliovych, Zharkov Pavlo Yevhenovych, Bieloziorov Vasyl Oleksandrovych, Ivashova Alla Fedorivna
Назва патенту російськоюРоторный компрессор
Автори російськоюДашутин Григорий Петрович, Кирик Григорий Васильевич, Жарков Павел Евгениевич, Белозеров Василий Александрович, Ивашова Алла Федоровна
МПК / Мітки
МПК: F04C 18/00, F04C 29/00
