Циліндричний зігнутий парапульпарний штифт

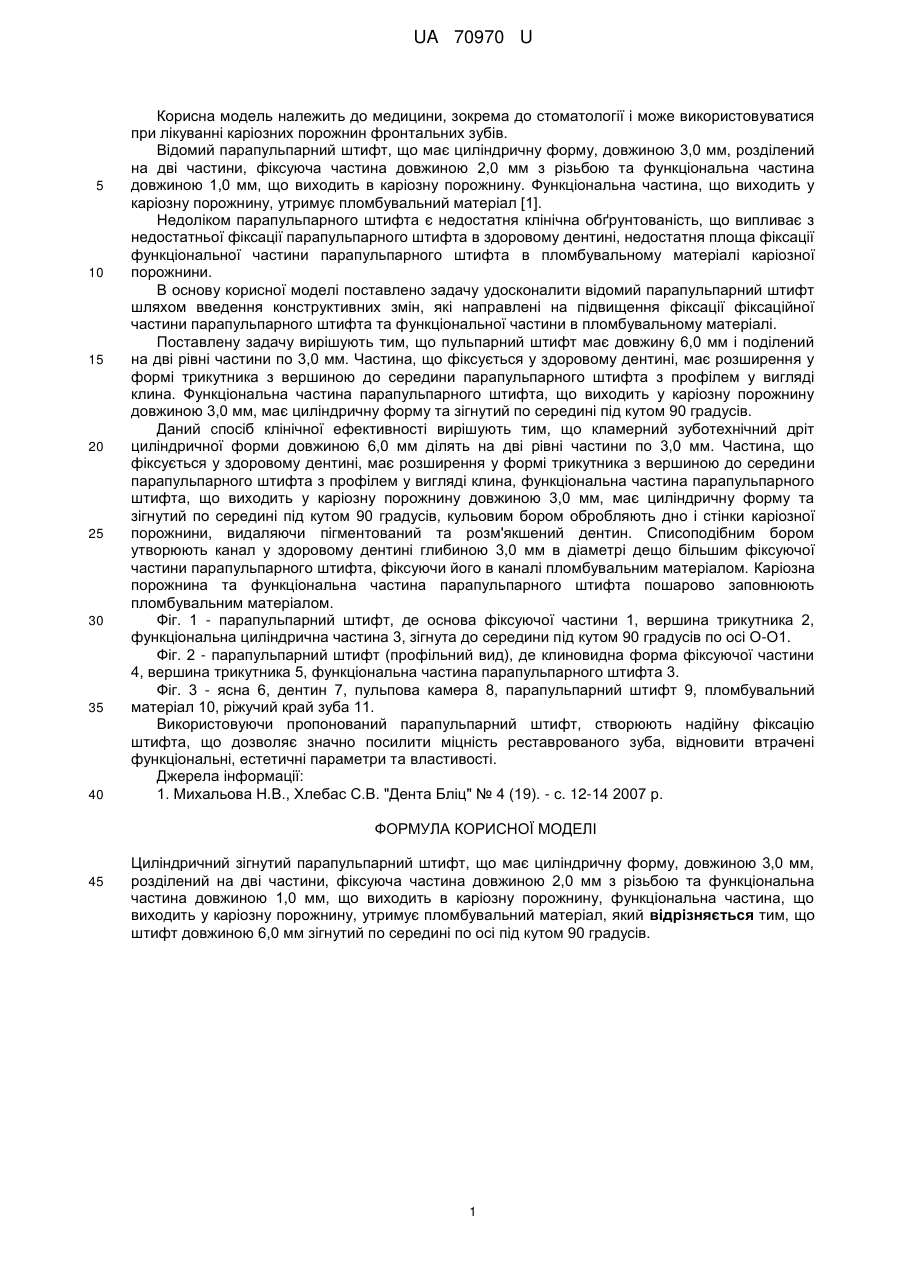

Реферат: Циліндричний зігнутий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм, розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину, функціональна частина, що виходить у каріозну порожнину, утримує пломбувальний матеріал. Штифт довжиною 6,0 мм зігнутий по середині по осі під кутом 90 градусів. UA 70970 U (12) UA 70970 U UA 70970 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до стоматології і може використовуватися при лікуванні каріозних порожнин фронтальних зубів. Відомий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм, розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину. Функціональна частина, що виходить у каріозну порожнину, утримує пломбувальний матеріал [1]. Недоліком парапульпарного штифта є недостатня клінічна обґрунтованість, що випливає з недостатньої фіксації парапульпарного штифта в здоровому дентині, недостатня площа фіксації функціональної частини парапульпарного штифта в пломбувальному матеріалі каріозної порожнини. В основу корисної моделі поставлено задачу удосконалити відомий парапульпарний штифт шляхом введення конструктивних змін, які направлені на підвищення фіксації фіксаційної частини парапульпарного штифта та функціональної частини в пломбувальному матеріалі. Поставлену задачу вирішують тим, що пульпарний штифт має довжину 6,0 мм і поділений на дві рівні частини по 3,0 мм. Частина, що фіксується у здоровому дентині, має розширення у формі трикутника з вершиною до середини парапульпарного штифта з профілем у вигляді клина. Функціональна частина парапульпарного штифта, що виходить у каріозну порожнину довжиною 3,0 мм, має циліндричну форму та зігнутий по середині під кутом 90 градусів. Даний спосіб клінічної ефективності вирішують тим, що кламерний зуботехнічний дріт циліндричної форми довжиною 6,0 мм ділять на дві рівні частини по 3,0 мм. Частина, що фіксується у здоровому дентині, має розширення у формі трикутника з вершиною до середини парапульпарного штифта з профілем у вигляді клина, функціональна частина парапульпарного штифта, що виходить у каріозну порожнину довжиною 3,0 мм, має циліндричну форму та зігнутий по середині під кутом 90 градусів, кульовим бором обробляють дно і стінки каріозної порожнини, видаляючи пігментований та розм'якшений дентин. Списоподібним бором утворюють канал у здоровому дентині глибиною 3,0 мм в діаметрі дещо більшим фіксуючої частини парапульпарного штифта, фіксуючи його в каналі пломбувальним матеріалом. Каріозна порожнина та функціональна частина парапульпарного штифта пошарово заповнюють пломбувальним матеріалом. Фіг. 1 - парапульпарний штифт, де основа фіксуючої частини 1, вершина трикутника 2, функціональна циліндрична частина 3, зігнута до середини під кутом 90 градусів по осі О-О1. Фіг. 2 - парапульпарний штифт (профільний вид), де клиновидна форма фіксуючої частини 4, вершина трикутника 5, функціональна частина парапульпарного штифта 3. Фіг. 3 - ясна 6, дентин 7, пульпова камера 8, парапульпарний штифт 9, пломбувальний матеріал 10, ріжучий край зуба 11. Використовуючи пропонований парапульпарний штифт, створюють надійну фіксацію штифта, що дозволяє значно посилити міцність реставрованого зуба, відновити втрачені функціональні, естетичні параметри та властивості. Джерела інформації: 1. Михальова Н.В., Хлебас С.В. "Дента Бліц" № 4 (19). - с. 12-14 2007 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Циліндричний зігнутий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм, розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину, функціональна частина, що виходить у каріозну порожнину, утримує пломбувальний матеріал, який відрізняється тим, що штифт довжиною 6,0 мм зігнутий по середині по осі під кутом 90 градусів. 1 UA 70970 U 2 UA 70970 U 3 UA 70970 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
