Знімний пристрій для термоізоляції обладнання трубопроводів

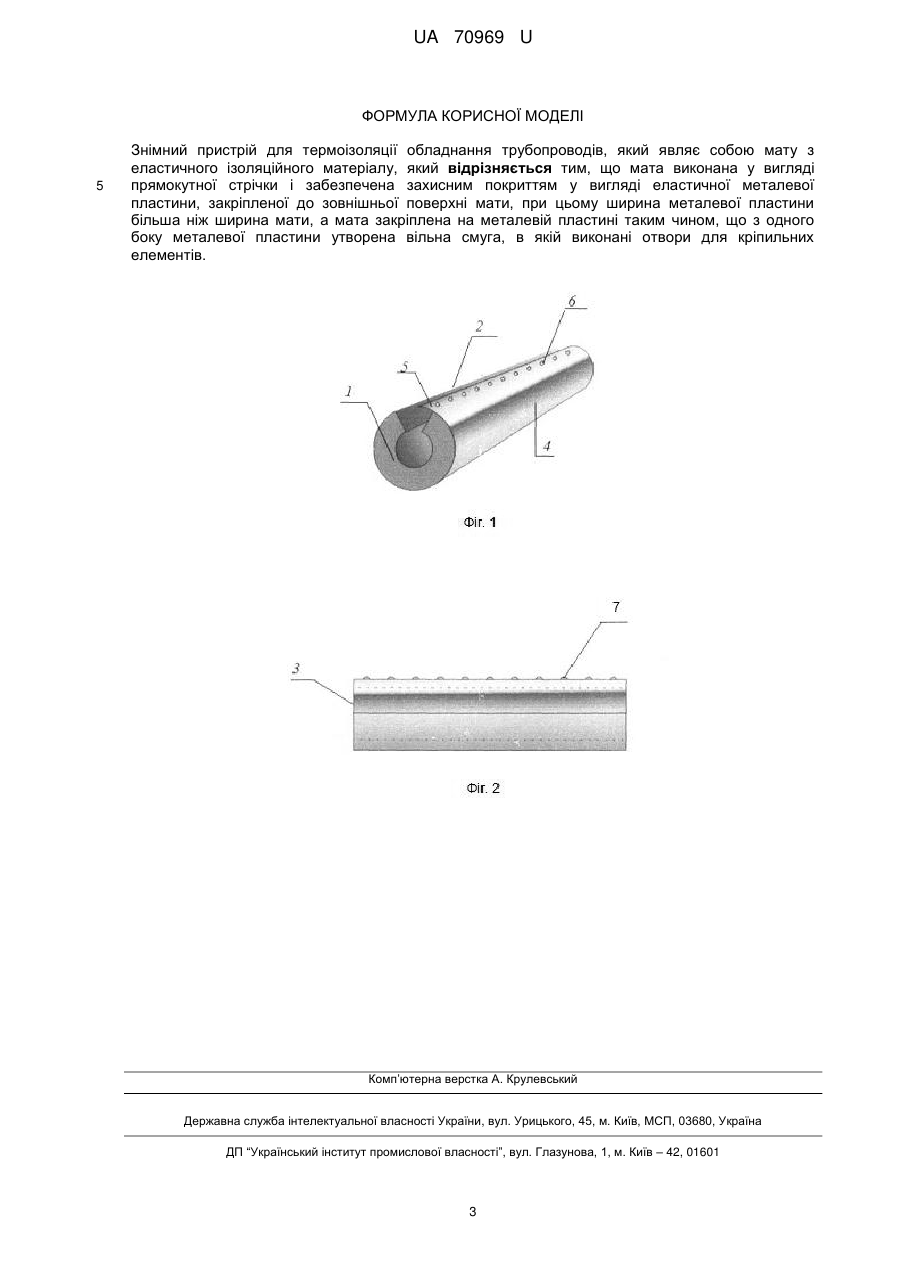

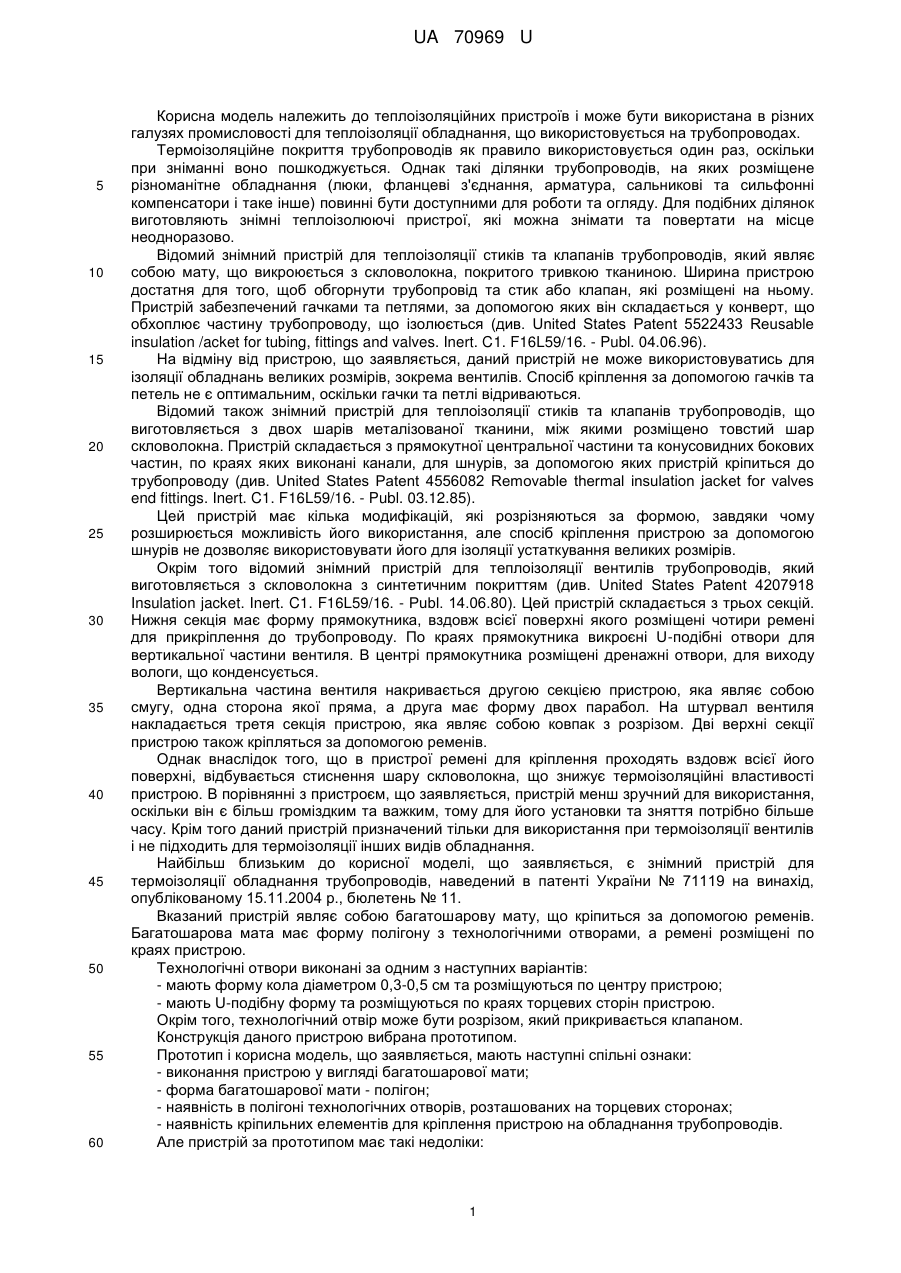

Реферат: UA 70969 U UA 70969 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоізоляційних пристроїв і може бути використана в різних галузях промисловості для теплоізоляції обладнання, що використовується на трубопроводах. Термоізоляційне покриття трубопроводів як правило використовується один раз, оскільки при зніманні воно пошкоджується. Однак такі ділянки трубопроводів, на яких розміщене різноманітне обладнання (люки, фланцеві з'єднання, арматура, сальникові та сильфонні компенсатори і таке інше) повинні бути доступними для роботи та огляду. Для подібних ділянок виготовляють знімні теплоізолюючі пристрої, які можна знімати та повертати на місце неодноразово. Відомий знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, який являє собою мату, що викроюється з скловолокна, покритого тривкою тканиною. Ширина пристрою достатня для того, щоб обгорнути трубопровід та стик або клапан, які розміщені на ньому. Пристрій забезпечений гачками та петлями, за допомогою яких він складається у конверт, що обхоплює частину трубопроводу, що ізолюється (див. United States Patent 5522433 Reusable insulation /acket for tubing, fittings and valves. Inert. C1. F16L59/16. - Publ. 04.06.96). На відміну від пристрою, що заявляється, даний пристрій не може використовуватись для ізоляції обладнань великих розмірів, зокрема вентилів. Спосіб кріплення за допомогою гачків та петель не є оптимальним, оскільки гачки та петлі відриваються. Відомий також знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, що виготовляється з двох шарів металізованої тканини, між якими розміщено товстий шар скловолокна. Пристрій складається з прямокутної центральної частини та конусовидних бокових частин, по краях яких виконані канали, для шнурів, за допомогою яких пристрій кріпиться до трубопроводу (див. United States Patent 4556082 Removable thermal insulation jacket for valves end fittings. Inert. C1. F16L59/16. - Publ. 03.12.85). Цей пристрій має кілька модифікацій, які розрізняються за формою, завдяки чому розширюється можливість його використання, але спосіб кріплення пристрою за допомогою шнурів не дозволяє використовувати його для ізоляції устаткування великих розмірів. Окрім того відомий знімний пристрій для теплоізоляції вентилів трубопроводів, який виготовляється з скловолокна з синтетичним покриттям (див. United States Patent 4207918 Insulation jacket. Inert. C1. F16L59/16. - Publ. 14.06.80). Цей пристрій складається з трьох секцій. Нижня секція має форму прямокутника, вздовж всієї поверхні якого розміщені чотири ремені для прикріплення до трубопроводу. По краях прямокутника викроєні U-подібні отвори для вертикальної частини вентиля. В центрі прямокутника розміщені дренажні отвори, для виходу вологи, що конденсується. Вертикальна частина вентиля накривається другою секцією пристрою, яка являє собою смугу, одна сторона якої пряма, а друга має форму двох парабол. На штурвал вентиля накладається третя секція пристрою, яка являє собою ковпак з розрізом. Дві верхні секції пристрою також кріпляться за допомогою ременів. Однак внаслідок того, що в пристрої ремені для кріплення проходять вздовж всієї його поверхні, відбувається стиснення шару скловолокна, що знижує термоізоляційні властивості пристрою. В порівнянні з пристроєм, що заявляється, пристрій менш зручний для використання, оскільки він є більш громіздким та важким, тому для його установки та зняття потрібно більше часу. Крім того даний пристрій призначений тільки для використання при термоізоляції вентилів і не підходить для термоізоляції інших видів обладнання. Найбільш близьким до корисної моделі, що заявляється, є знімний пристрій для термоізоляції обладнання трубопроводів, наведений в патенті України № 71119 на винахід, опублікованому 15.11.2004 p., бюлетень № 11. Вказаний пристрій являє собою багатошарову мату, що кріпиться за допомогою ременів. Багатошарова мата має форму полігону з технологічними отворами, а ремені розміщені по краях пристрою. Технологічні отвори виконані за одним з наступних варіантів: - мають форму кола діаметром 0,3-0,5 см та розміщуються по центру пристрою; - мають U-подібну форму та розміщуються по краях торцевих сторін пристрою. Окрім того, технологічний отвір може бути розрізом, який прикривається клапаном. Конструкція даного пристрою вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - виконання пристрою у вигляді багатошарової мати; - форма багатошарової мати - полігон; - наявність в полігоні технологічних отворів, розташованих на торцевих сторонах; - наявність кріпильних елементів для кріплення пристрою на обладнання трубопроводів. Але пристрій за прототипом має такі недоліки: 1 UA 70969 U 5 10 15 20 25 30 35 40 45 50 55 - наявність отворів для дренажу, розташованих на центральній частині мати, ускладнює виготовлення пристрою (технологічні отвори не потрібні, через те, що обладнання, на яке установлюється пристрій, має високу температуру, а тому вода, яка попадає з атмосфери, швидко випаровується); - намокання теплоізоляційних шарів, внаслідок попадання атмосферної вологи, що призводить до погіршення якості пристрою; - недостатня надійність кріплення пристрою на обладнанні трубопроводів. В основу корисної моделі поставлено задачу створити удосконалений знімний пристрій для термоізоляції обладнання трубопроводів, в якому шляхом закріплення мати на захисному покритті, а також вибору співвідношення ширини мати і ширини металевої пластини, з якої виготовлене захисне покриття, забезпечити значне спрощення як знімного пристрою, так і процесу установлення його на обладнанні трубопроводів. Поставлена задача вирішена знімним пристроєм для термоізоляції обладнання трубопроводів, який являє собою мату з еластичного ізоляційного матеріалу, тим, що мата виконана у вигляді прямокутної стрічки і забезпечена захисним покриттям у вигляді еластичної металевої пластини, закріпленої до зовнішньої поверхні мати, при цьому ширина металевої пластини більша ніж ширина мати, а мата закріплена на металевій пластині таким чином, що з одного боку металевої пластини утворена вільна смуга, в якій виконані отвори для кріпильних елементів. Новим в корисній моделі, що заявляється, є наявність наступних ознак: - мата виконана у вигляді прямокутної стрічки (за прототипом вона має складну форму полігону); - мата закріплена на захисному покритті, яке виконане у вигляді еластичної металевої пластини; - ширина мати менша, ніж ширина металевої пластини; - мата закріплена на металевій пластині таким чином, що з одного боку утворена вільна смуга; - виконання на вільній смузі металевої пластини отворів для кріпильних елементів. Таке виконання знімного пристрою значно спрощує його конструкцію і підвищує ефективність у використанні. Знімний пристрій для термоізоляції обладнання трубопроводів зображений на кресленні, де: фіг. 1 - загальний вигляд пристрою; фіг. 2 - вигляд пристрою в зібраному стані, вид спереду. Пристрій являє собою мату 1, яка виконана з еластичного ізоляційного матеріалу, наприклад, мінерального волокна, поролону тощо і має форму прямокутної стрічки. Мата 1 має бокові 2 і торцеві 3 сторони. До зовнішньої поверхні мати 1 прикріплено, переважно приклеєно за допомогою спеціального клею, захисне покриття, виконане у вигляді відносно тонкої еластичної металевої пластини 4. Ширина металевої пластини 4 є більшою ніж ширина мати 1. Мата 1 закріплена на металевій пластині 4 так, що з одного боку, наприклад, правого, утворена вільна смуга 5, на якій відсутній матеріал мати 1. В тілі металевої пластини 4, в зоні вільної смуги 5, виконані отвори 6 для кріпильних елементів 7. Пристрій виготовляється у такий спосіб. Відповідно до розмірів ділянки трубопроводу, що ізолюється, готується мата 1 з еластичного ізоляційного матеріалу, наприклад, мінерального волокна. Далі вирізається металева пластина 4, яка має довжину, однакову з матою 1, а ширину, меншу, ніж ширина мати 1. Після цього на металевій пластині 4 закріплюється (наприклад, приклеюється) мата 1 таким чином, щоб з одного боку утворилася вільна смуга 5. Після того, як мата 1 надійно зафіксується на металевій пластині 4, в зоні вільної смуги 5 висвердлюють отвори 6 для кріпильних елементів 7. Пристрій використовують у такий спосіб. Для монтажу виробу на трубопровідній арматурі необхідно піднести виріб у розкритому вигляді знизу об'єкта теплоізоляції. Далі необхідно зігнути бокові сторони виробу та обгорнути об'єкт ізоляції, наприклад, трубу таким чином, щоб вільна смуга 5 частково накрила протилежний край металевої пластини 4, при цьому внутрішня поверхня мати 1 повинна щільно прилягати до об'єкта ізоляції. Після цього кріпильні елементи 7, наприклад, саморізи, вставляють в отвори 6 і по черзі закручують в протилежний край металевої пластини 4. 60 2 UA 70969 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Знімний пристрій для термоізоляції обладнання трубопроводів, який являє собою мату з еластичного ізоляційного матеріалу, який відрізняється тим, що мата виконана у вигляді прямокутної стрічки і забезпечена захисним покриттям у вигляді еластичної металевої пластини, закріпленої до зовнішньої поверхні мати, прицьому ширина металевої пластини більша ніж ширина мати, а мата закріплена на металевій пластині таким чином, що з одного боку металевої пластини утворена вільна смуга, в якій виконані отвори для кріпильних елементів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
