Іонізуючий пристрій

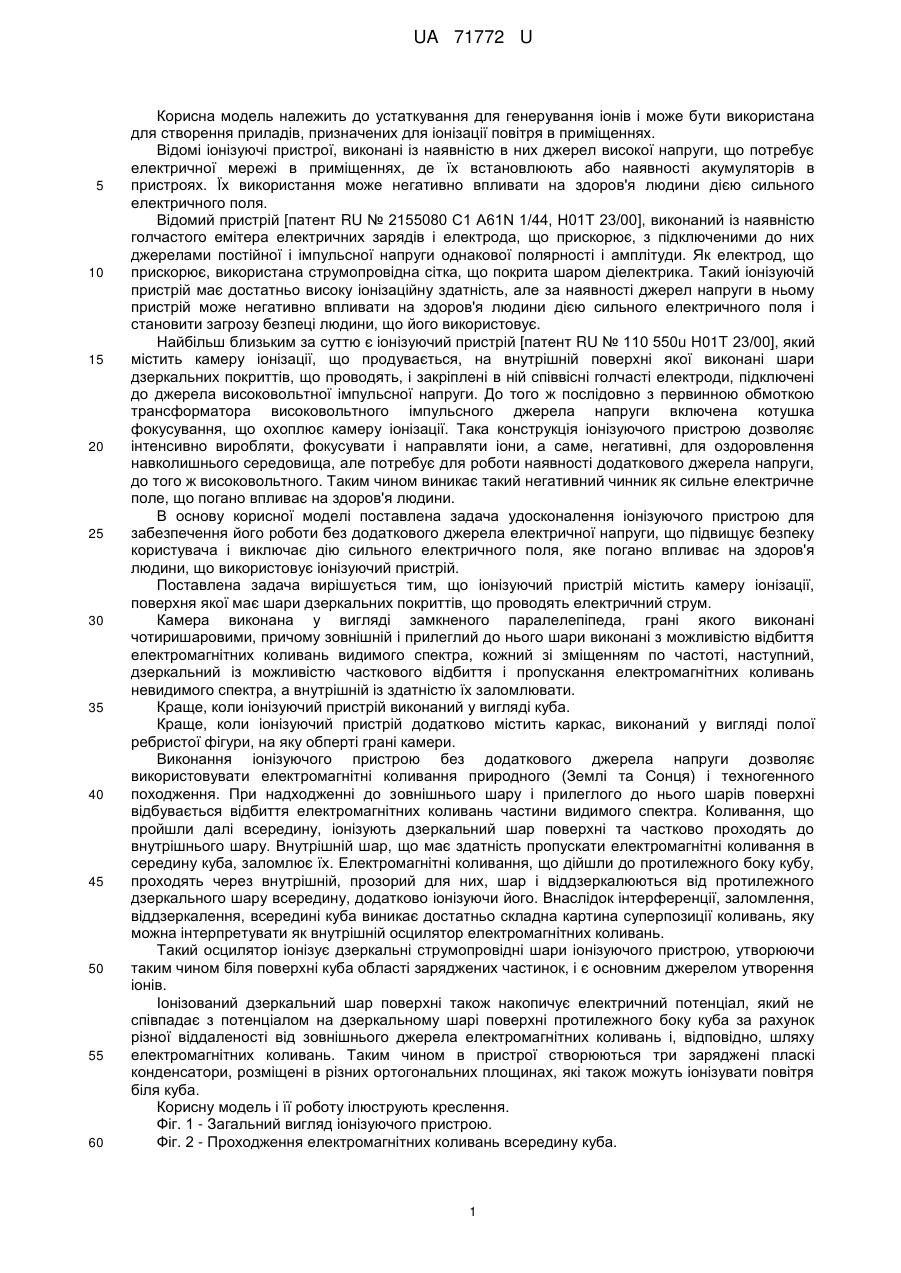

Реферат: UA 71772 U UA 71772 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до устаткування для генерування іонів і може бути використана для створення приладів, призначених для іонізації повітря в приміщеннях. Відомі іонізуючі пристрої, виконані із наявністю в них джерел високої напруги, що потребує електричної мережі в приміщеннях, де їх встановлюють або наявності акумуляторів в пристроях. Їх використання може негативно впливати на здоров'я людини дією сильного електричного поля. Відомий пристрій [патент RU № 2155080 С1 А61N 1/44, Н01Т 23/00], виконаний із наявністю голчастого емітера електричних зарядів і електрода, що прискорює, з підключеними до них джерелами постійної і імпульсної напруги однакової полярності і амплітуди. Як електрод, що прискорює, використана струмопровідна сітка, що покрита шаром діелектрика. Такий іонізуючій пристрій має достатньо високу іонізаційну здатність, але за наявності джерел напруги в ньому пристрій може негативно впливати на здоров'я людини дією сильного електричного поля і становити загрозу безпеці людини, що його використовує. Найбільш близьким за суттю є іонізуючий пристрій [патент RU № 110 550u H01T 23/00], який містить камеру іонізації, що продувається, на внутрішній поверхні якої виконані шари дзеркальних покриттів, що проводять, і закріплені в ній співвісні голчасті електроди, підключені до джерела високовольтної імпульсної напруги. До того ж послідовно з первинною обмоткою трансформатора високовольтного імпульсного джерела напруги включена котушка фокусування, що охоплює камеру іонізації. Така конструкція іонізуючого пристрою дозволяє інтенсивно виробляти, фокусувати і направляти іони, а саме, негативні, для оздоровлення навколишнього середовища, але потребує для роботи наявності додаткового джерела напруги, до того ж високовольтного. Таким чином виникає такий негативний чинник як сильне електричне поле, що погано впливає на здоров'я людини. В основу корисної моделі поставлена задача удосконалення іонізуючого пристрою для забезпечення його роботи без додаткового джерела електричної напруги, що підвищує безпеку користувача і виключає дію сильного електричного поля, яке погано впливає на здоров'я людини, що використовує іонізуючий пристрій. Поставлена задача вирішується тим, що іонізуючий пристрій містить камеру іонізації, поверхня якої має шари дзеркальних покриттів, що проводять електричний струм. Камера виконана у вигляді замкненого паралелепіпеда, грані якого виконані чотиришаровими, причому зовнішній і прилеглий до нього шари виконані з можливістю відбиття електромагнітних коливань видимого спектра, кожний зі зміщенням по частоті, наступний, дзеркальний із можливістю часткового відбиття і пропускання електромагнітних коливань невидимого спектра, а внутрішній із здатністю їх заломлювати. Краще, коли іонізуючий пристрій виконаний у вигляді куба. Краще, коли іонізуючий пристрій додатково містить каркас, виконаний у вигляді полої ребристої фігури, на яку обперті грані камери. Виконання іонізуючого пристрою без додаткового джерела напруги дозволяє використовувати електромагнітні коливання природного (Землі та Сонця) і техногенного походження. При надходженні до зовнішнього шару і прилеглого до нього шарів поверхні відбувається відбиття електромагнітних коливань частини видимого спектра. Коливання, що пройшли далі всередину, іонізують дзеркальний шар поверхні та частково проходять до внутрішнього шару. Внутрішній шар, що має здатність пропускати електромагнітні коливання в середину куба, заломлює їх. Електромагнітні коливання, що дійшли до протилежного боку кубу, проходять через внутрішній, прозорий для них, шар і віддзеркалюються від протилежного дзеркального шару всередину, додатково іонізуючи його. Внаслідок інтерференції, заломлення, віддзеркалення, всередині куба виникає достатньо складна картина суперпозиції коливань, яку можна інтерпретувати як внутрішній осцилятор електромагнітних коливань. Такий осцилятор іонізує дзеркальні струмопровідні шари іонізуючого пристрою, утворюючи таким чином біля поверхні куба області заряджених частинок, і є основним джерелом утворення іонів. Іонізований дзеркальний шар поверхні також накопичує електричний потенціал, який не співпадає з потенціалом на дзеркальному шарі поверхні протилежного боку куба за рахунок різної віддаленості від зовнішнього джерела електромагнітних коливань і, відповідно, шляху електромагнітних коливань. Таким чином в пристрої створюються три заряджені пласкі конденсатори, розміщені в різних ортогональних площинах, які також можуть іонізувати повітря біля куба. Корисну модель і її роботу ілюструють креслення. Фіг. 1 - Загальний вигляд іонізуючого пристрою. Фіг. 2 - Проходження електромагнітних коливань всередину куба. 1 UA 71772 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 3 - Картина осциляції коливань в кубі на прикладі монохроматичного коливання. Фіг. 4 - Картина суперпозиції електромагнітних коливань широкого спектра в кубі. Де: 1 - грань куба; 2 - зовнішній шар грані куба; 3 - шар, прилеглий до зовнішнього шару грані куба; 4 - дзеркальний шар грані куба; 5 - внутрішній шар поверхні куба; 6 - зовнішнє джерело електромагнітних коливань; 7 - потік електромагнітних коливань від зовнішнього джерела; 8 - потік електромагнітних коливань відбитих від шарів граней куба; 9 - потік заломлених електромагнітних коливань у кубі; 10 - потік відбитих електромагнітних коливань у кубі; 11 - осцилятор внутрішніх електромагнітних коливань; 12 - негативні іони; 13 - позитивні іони. Іонізуючий пристрій виконаний у вигляді куба (Фіг. 1). Грані куба 1 виконані чотиришаровими. Шари відповідають наступним вимогам. Зовнішній шар 2 грані куба і шар, прилеглий до зовнішнього шару грані куба 3, мають високий електричний опір і в умовах експлуатації є діелектриками, до того ж не пропускають видимий спектр електромагнітних коливань. Прилеглий до них дзеркальний шар 4, що проводить електричний струм, частково пропускає і частково відбиває електромагнітні коливання невидимої частини спектра електромагнітних коливань. Внутрішній шар 5, що є діелектриком, є прозорим для електромагнітних коливань, що надійшли до нього зовні. Іонізуючий пристрій працює з потоком електромагнітних коливань широкого спектра, але для спрощення пояснення на фіг. 2 показаний шлях променя електромагнітних коливань від зовнішнього джерела 6 через грань куба 1 і всередині куба, на фіг. 3 показано, які перетворення відбуваються з монохроматичним коливанням всередині куба при роботі внутрішнього осцилятора 11, при цьому цифрові позначення для негативних іонів 12 і позитивних іонів 13 на кресленнях показані лише для однієї пари іонів. Іонізуючий пристрій працює наступним чином. (Фіг. 2-4). Іонізуючий пристрій розміщують біля зовнішнього джерела електромагнітних коливань 6, а саме, біля побутових чи промислових пристроїв. При цьому на його поверхню починає надходити потік техногенних електромагнітних коливань 7 від зовнішнього джерела 6. Частина потоку електромагнітних коливань від зовнішнього джерела відбивається 8 двома шарами 2 і 3 грані 1, інша надходить через шар 9 до шару 10, де заломлюється, і надходить в середину куба. Осцилятор внутрішніх електромагнітних коливань 11, який утворюється в кубі, генерує їх. Біля куба виникають негативні іони 12 і позитивні іони 13. Для проведення дослідів був підготовлений куб. Грані 1 куба були виготовлені таким чином: внутрішній шар 5, що є діелектриком, виготовлений із скла завтовшки 2 мм, дзеркальний 4 із срібла, завтовшки 0,2 мкм, зовнішній 2 і прилеглий до нього 3 із фарби емаль ПФ завтовшки 5 мкм і масляної фарби завтовшки 15 мкм відповідно. Результати проведених іспитів в СЕС за допомогою лічильника іонів малогабаритного МАС 01, що вироблений ООО ППМ "Защита", Росія, і використовують в СЕС, виявили наступне. До початку експерименту в місці його проведення середні фонові показники кількості іонів в 3 повітрі були наступні: негативні іони в кількості 90-100 в 1 см повітря, позитивні іони в кількості 3 310-350 в 1 см повітря. Після встановлення куба, через 5 хвилин було виявлено негативних 3 3 іонів в кількості 160-200 в 1 см повітря, позитивних іонів в кількості 270-300 в 1 см повітря. Також була зафіксована прямо пропорційна залежність кількості негативних іонів від тривалості роботи куба. Таким чином удосконалення іонізуючого пристрою для забезпечення його роботи без додаткового джерела електричної напруги підвищує безпеку користувача і виключає дію сильного електричного поля, яке погано впливає на здоров'я людини, що використовує іонізуючий пристрій. Такий іонізуючий пристрій використовує в роботі техногенні електромагнітні коливання, що забруднюють навколишнє середовище, поліпшує його стан і за конструкцією відповідає сучасним екологічним вимогам. 2 UA 71772 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Іонізуючий пристрій, що містить камеру іонізації, поверхня якої має шари дзеркальних покриттів, що проводять електричний струм, який відрізняється тим, що камера виконана у вигляді замкненого паралелепіпеда, грані якого виконані чотиришаровими, причому зовнішній і прилеглий до нього шари виконані з можливістю відбиття електромагнітних коливань видимого спектра, кожний із зміщенням по частоті, наступний, дзеркальний, із можливістю часткового відбиття і пропускання електромагнітних коливань невидимого спектра, а внутрішній - із здатністю їх заломлювання. 2. Іонізуючий пристрій за п. 1, який відрізняється тим, що виконаний у вигляді куба. 3. Іонізуючий пристрій за п. 1 чи п. 2, який відрізняється тим, що додатково містить каркас, виконаний у вигляді полої ребристої фігури, на який обперті грані камери. 3 UA 71772 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
