Спосіб оцінки параметрів профілю ріжучого елемента

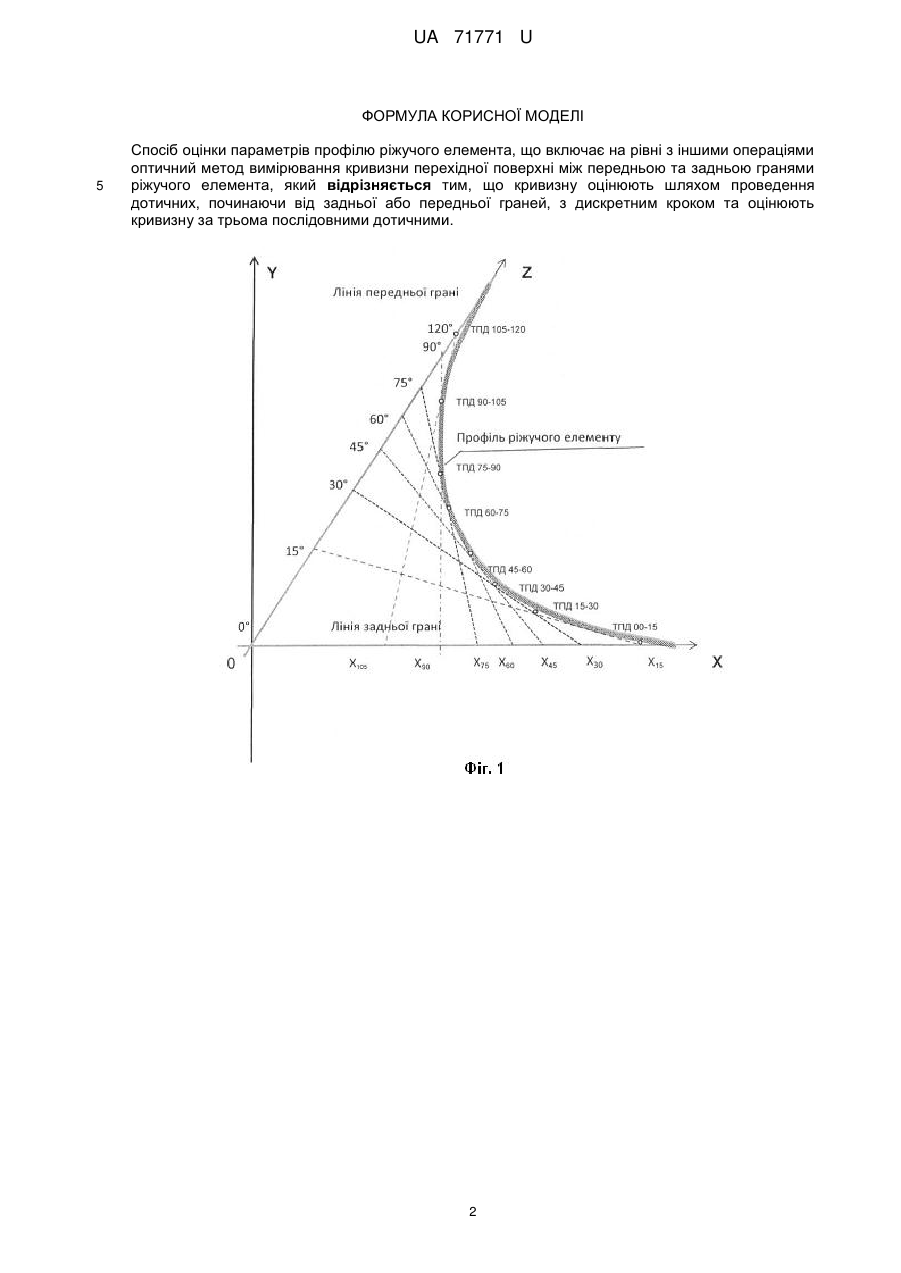

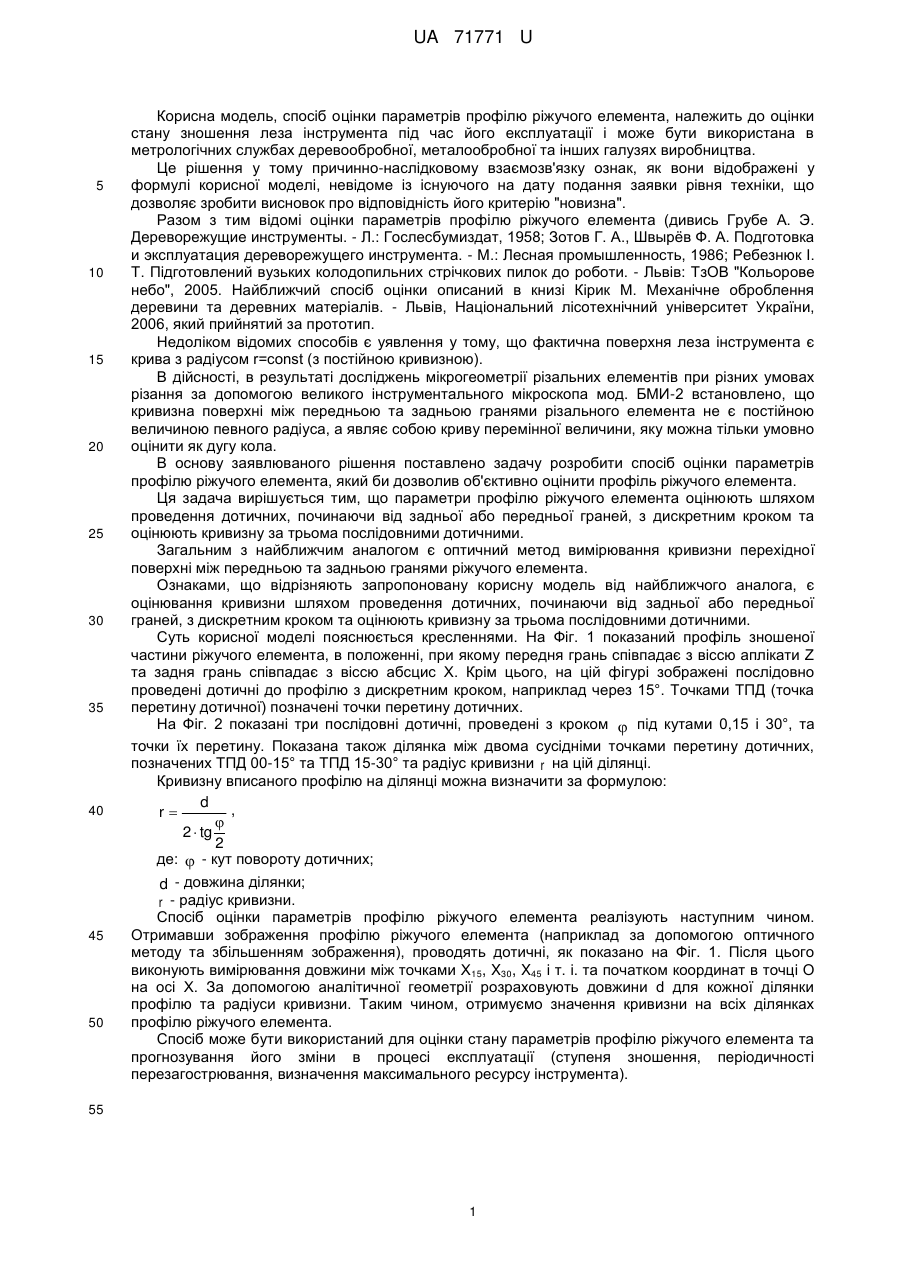

Реферат: Спосіб оцінки параметрів профілю ріжучого елемента включає на рівні з іншими операціями оптичний метод вимірювання кривизни перехідної поверхні між передньою та задньою гранями ріжучого елемента. Кривизну оцінюють шляхом проведення дотичних, починаючи від задньої або передньої граней, з дискретним кроком та оцінюють кривизну за трьома послідовними дотичними. UA 71771 U (54) СПОСІБ ОЦІНКИ ПАРАМЕТРІВ ПРОФІЛЮ РІЖУЧОГО ЕЛЕМЕНТА UA 71771 U UA 71771 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, спосіб оцінки параметрів профілю ріжучого елемента, належить до оцінки стану зношення леза інструмента під час його експлуатації і може бути використана в метрологічних службах деревообробної, металообробної та інших галузях виробництва. Це рішення у тому причинно-наслідковому взаємозв'язку ознак, як вони відображені у формулі корисної моделі, невідоме із існуючого на дату подання заявки рівня техніки, що дозволяє зробити висновок про відповідність його критерію "новизна". Разом з тим відомі оцінки параметрів профілю ріжучого елемента (дивись Грубе А. Э. Дереворежущие инструменты. - Л.: Гослесбумиздат, 1958; Зотов Г. А., Швырѐв Ф. А. Подготовка и эксплуатация дереворежущего инструмента. - М.: Лесная промышленность, 1986; Ребезнюк I. Т. Підготовлений вузьких колодопильних стрічкових пилок до роботи. - Львів: ТзОВ "Кольорове небо", 2005. Найближчий спосіб оцінки описаний в книзі Кірик М. Механічне оброблення деревини та деревних матеріалів. - Львів, Національний лісотехнічний університет України, 2006, який прийнятий за прототип. Недоліком відомих способів є уявлення у тому, що фактична поверхня леза інструмента є крива з радіусом r=const (з постійною кривизною). В дійсності, в результаті досліджень мікрогеометрії різальних елементів при різних умовах різання за допомогою великого інструментального мікроскопа мод. БМИ-2 встановлено, що кривизна поверхні між передньою та задньою гранями різального елемента не є постійною величиною певного радіуса, а являє собою криву перемінної величини, яку можна тільки умовно оцінити як дугу кола. В основу заявлюваного рішення поставлено задачу розробити спосіб оцінки параметрів профілю ріжучого елемента, який би дозволив об'єктивно оцінити профіль ріжучого елемента. Ця задача вирішується тим, що параметри профілю ріжучого елемента оцінюють шляхом проведення дотичних, починаючи від задньої або передньої граней, з дискретним кроком та оцінюють кривизну за трьома послідовними дотичними. Загальним з найближчим аналогом є оптичний метод вимірювання кривизни перехідної поверхні між передньою та задньою гранями ріжучого елемента. Ознаками, що відрізняють запропоновану корисну модель від найближчого аналога, є оцінювання кривизни шляхом проведення дотичних, починаючи від задньої або передньої граней, з дискретним кроком та оцінюють кривизну за трьома послідовними дотичними. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 показаний профіль зношеної частини ріжучого елемента, в положенні, при якому передня грань співпадає з віссю аплікати Z та задня грань співпадає з віссю абсцис X. Крім цього, на цій фігурі зображені послідовно проведені дотичні до профілю з дискретним кроком, наприклад через 15°. Точками ТПД (точка перетину дотичної) позначені точки перетину дотичних. На Фіг. 2 показані три послідовні дотичні, проведені з кроком  під кутами 0,15 і 30°, та точки їх перетину. Показана також ділянка між двома сусідніми точками перетину дотичних, позначених ТПД 00-15° та ТПД 15-30° та радіус кривизни r на цій ділянці. Кривизну вписаного профілю на ділянці можна визначити за формулою: d , r  2  tg 2 де:  - кут повороту дотичних; d - довжина ділянки; r - радіус кривизни. Спосіб оцінки параметрів профілю ріжучого елемента реалізують наступним чином. Отримавши зображення профілю ріжучого елемента (наприклад за допомогою оптичного методу та збільшенням зображення), проводять дотичні, як показано на Фіг. 1. Після цього виконують вимірювання довжини між точками X 15, X30, X45 і т. і. та початком координат в точці О на осі X. За допомогою аналітичної геометрії розраховують довжини d для кожної ділянки профілю та радіуси кривизни. Таким чином, отримуємо значення кривизни на всіх ділянках профілю ріжучого елемента. Спосіб може бути використаний для оцінки стану параметрів профілю ріжучого елемента та прогнозування його зміни в процесі експлуатації (ступеня зношення, періодичності перезагострювання, визначення максимального ресурсу інструмента). 55 1 UA 71771 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб оцінки параметрів профілю ріжучого елемента, що включає на рівні з іншими операціями оптичний метод вимірювання кривизни перехідної поверхні між передньою та задньою гранями ріжучого елемента, який відрізняється тим, що кривизну оцінюють шляхом проведення дотичних, починаючи від задньої або передньої граней, з дискретним кроком та оцінюють кривизну за трьома послідовними дотичними. 2 UA 71771 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
