Сейф-скарбничка “biblo”

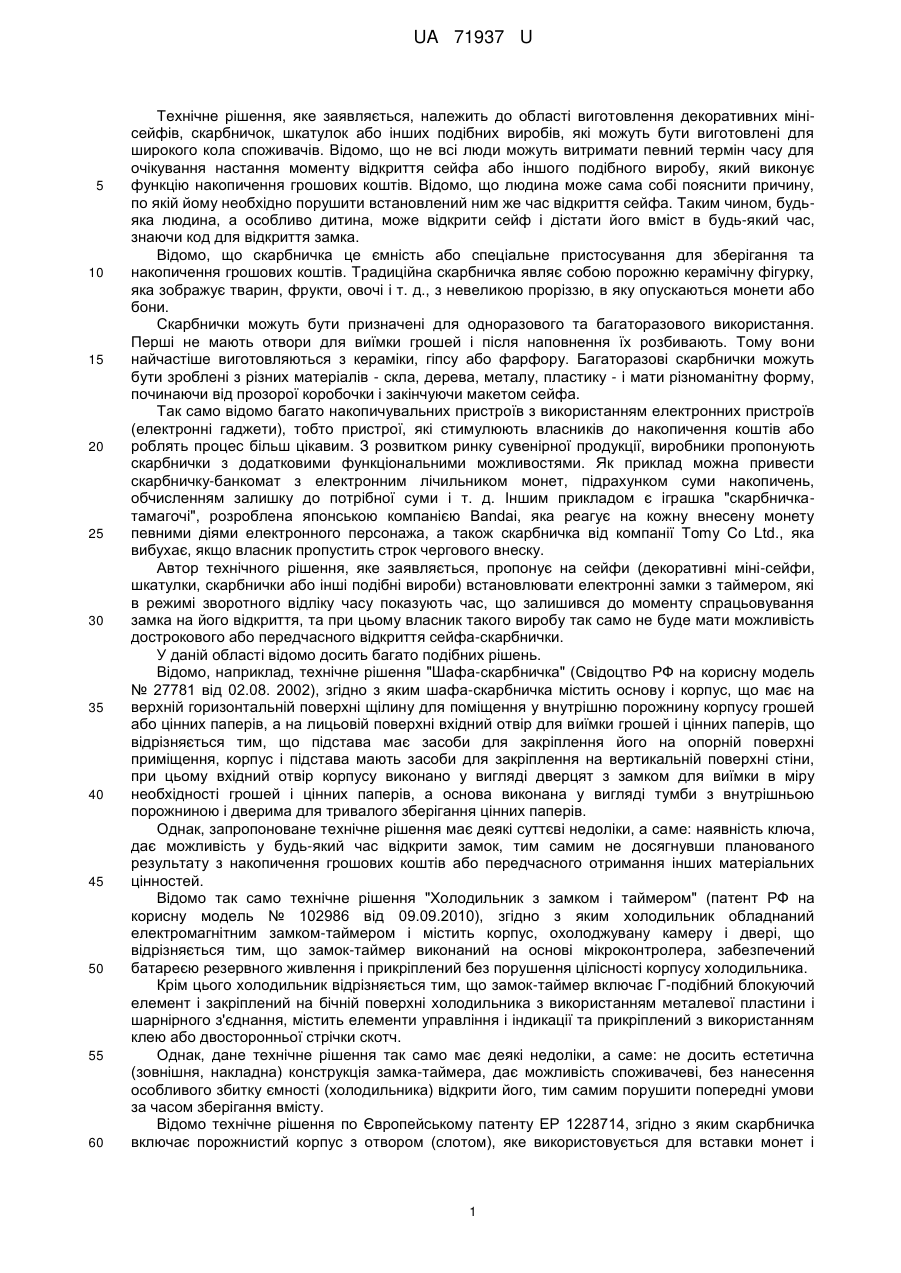

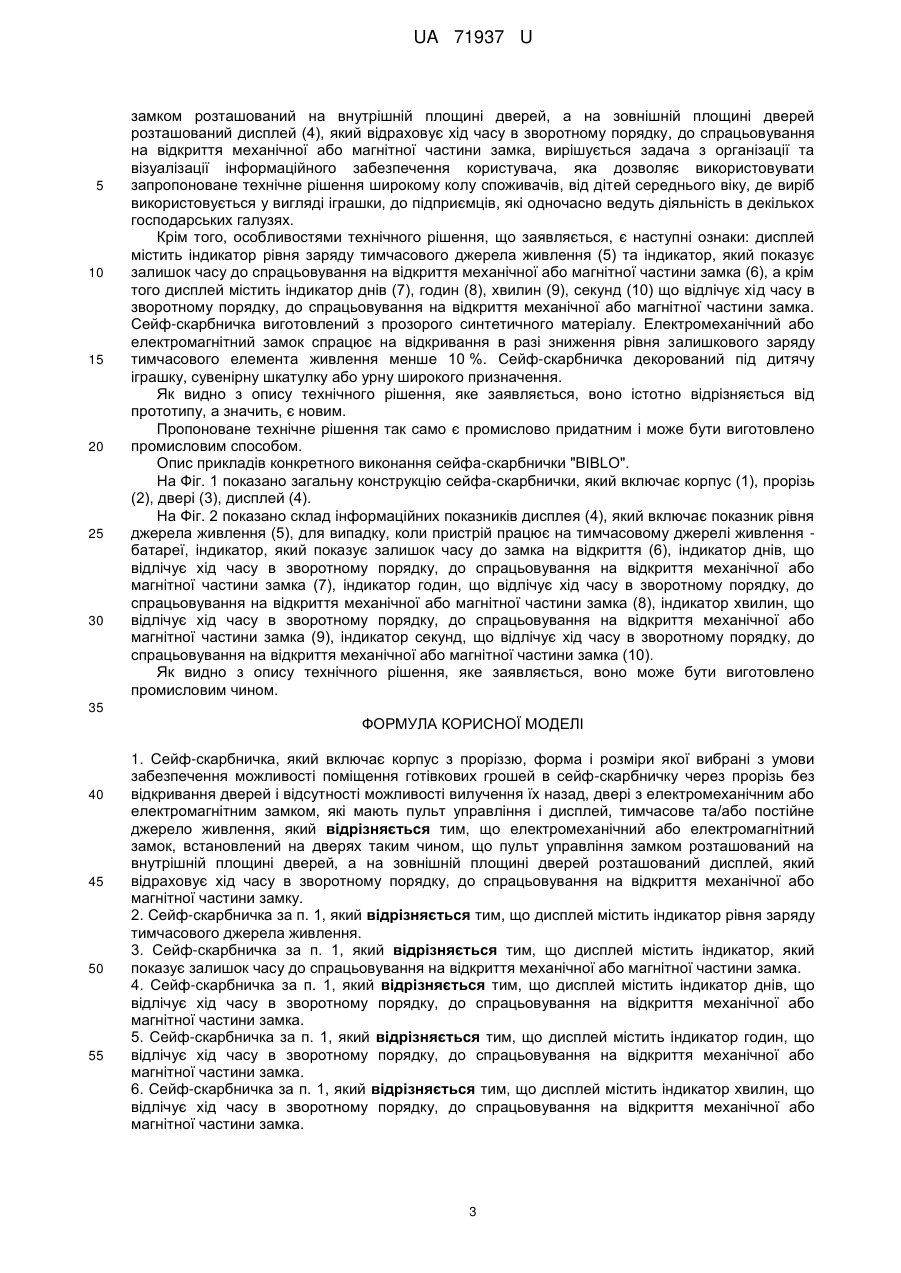

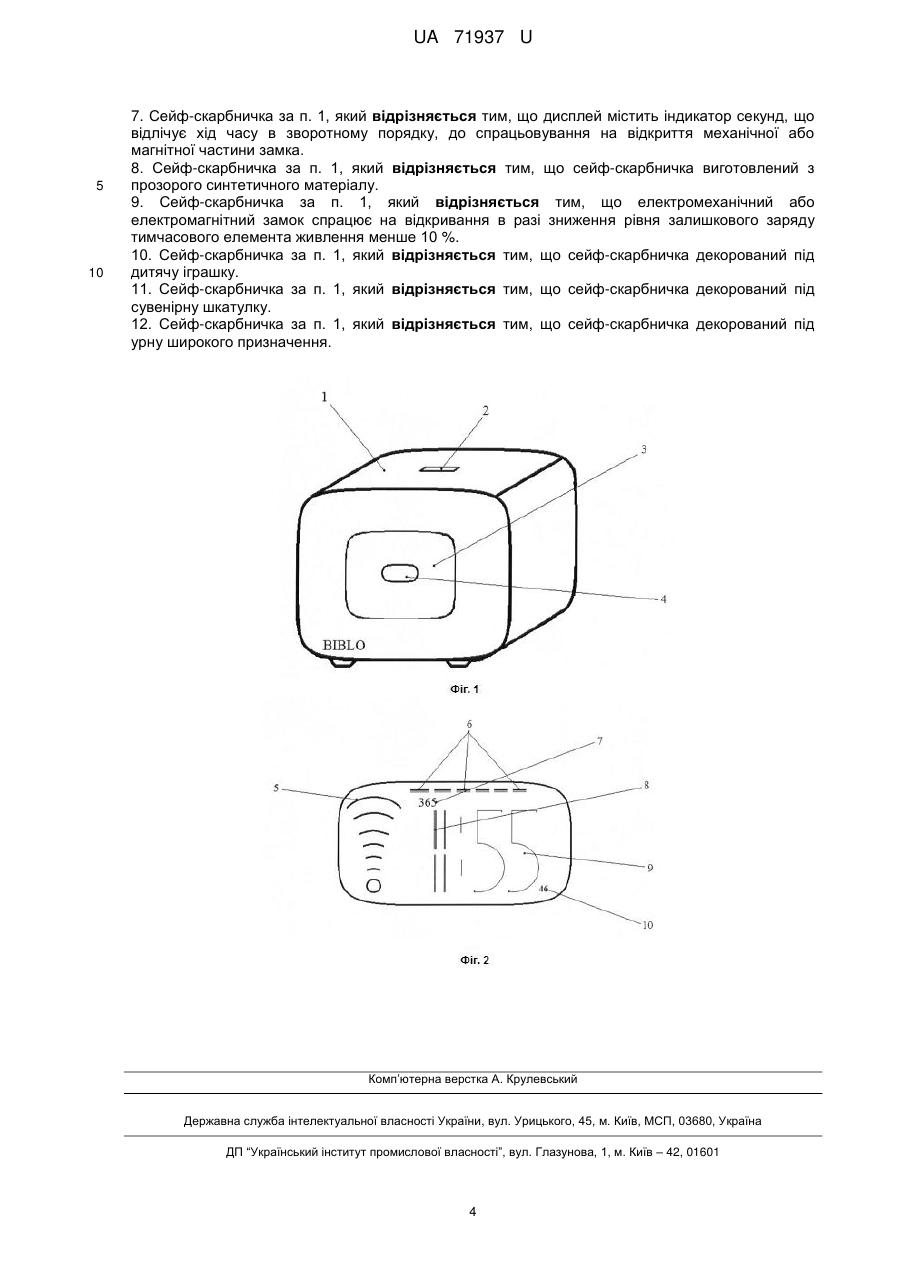

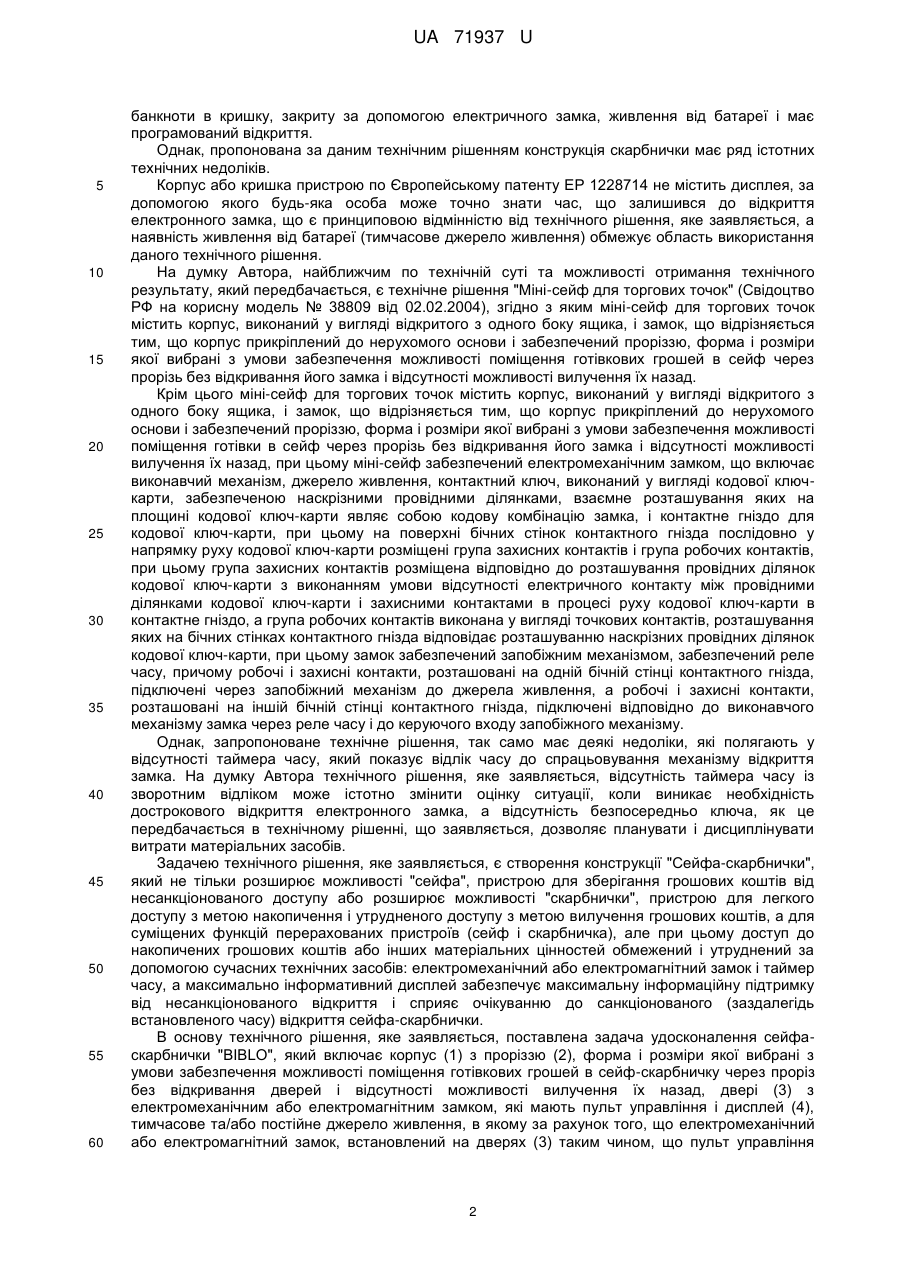

Реферат: Сейф-скарбничка "BIBLO", який включає корпус з проріззю, форма і розміри якої вибрані з умови забезпечення можливості поміщення готівкових грошей в сейф-скарбничку через прорізь без відкривання дверей і відсутності можливості вилучення їх назад, двері з електромеханічним або електромагнітним замком, які мають пульт управління і дисплей, тимчасове та/або постійне джерело живлення. Електромеханічний або електромагнітний замок встановлений на дверях таким чином, що пульт управління замком розташований на внутрішній площині дверей, а на зовнішній площині дверей розташований дисплей, який відраховує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замку. UA 71937 U (54) СЕЙФ-СКАРБНИЧКА "BIBLO" UA 71937 U UA 71937 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення, яке заявляється, належить до області виготовлення декоративних мінісейфів, скарбничок, шкатулок або інших подібних виробів, які можуть бути виготовлені для широкого кола споживачів. Відомо, що не всі люди можуть витримати певний термін часу для очікування настання моменту відкриття сейфа або іншого подібного виробу, який виконує функцію накопичення грошових коштів. Відомо, що людина може сама собі пояснити причину, по якій йому необхідно порушити встановлений ним же час відкриття сейфа. Таким чином, будьяка людина, а особливо дитина, може відкрити сейф і дістати його вміст в будь-який час, знаючи код для відкриття замка. Відомо, що скарбничка це ємність або спеціальне пристосування для зберігання та накопичення грошових коштів. Традиційна скарбничка являє собою порожню керамічну фігурку, яка зображує тварин, фрукти, овочі і т. д., з невеликою проріззю, в яку опускаються монети або бони. Скарбнички можуть бути призначені для одноразового та багаторазового використання. Перші не мають отвори для виїмки грошей і після наповнення їх розбивають. Тому вони найчастіше виготовляються з кераміки, гіпсу або фарфору. Багаторазові скарбнички можуть бути зроблені з різних матеріалів - скла, дерева, металу, пластику - і мати різноманітну форму, починаючи від прозорої коробочки і закінчуючи макетом сейфа. Так само відомо багато накопичувальних пристроїв з використанням електронних пристроїв (електронні гаджети), тобто пристрої, які стимулюють власників до накопичення коштів або роблять процес більш цікавим. З розвитком ринку сувенірної продукції, виробники пропонують скарбнички з додатковими функціональними можливостями. Як приклад можна привести скарбничку-банкомат з електронним лічильником монет, підрахунком суми накопичень, обчисленням залишку до потрібної суми і т. д. Іншим прикладом є іграшка "скарбничкатамагочі", розроблена японською компанією Bandai, яка реагує на кожну внесену монету певними діями електронного персонажа, а також скарбничка від компанії Tomy Co Ltd., яка вибухає, якщо власник пропустить строк чергового внеску. Автор технічного рішення, яке заявляється, пропонує на сейфи (декоративні міні-сейфи, шкатулки, скарбнички або інші подібні вироби) встановлювати електронні замки з таймером, які в режимі зворотного відліку часу показують час, що залишився до моменту спрацьовування замка на його відкриття, та при цьому власник такого виробу так само не буде мати можливість дострокового або передчасного відкриття сейфа-скарбнички. У даній області відомо досить багато подібних рішень. Відомо, наприклад, технічне рішення "Шафа-скарбничка" (Свідоцтво РФ на корисну модель № 27781 від 02.08. 2002), згідно з яким шафа-скарбничка містить основу і корпус, що має на верхній горизонтальній поверхні щілину для поміщення у внутрішню порожнину корпусу грошей або цінних паперів, а на лицьовій поверхні вхідний отвір для виїмки грошей і цінних паперів, що відрізняється тим, що підстава має засоби для закріплення його на опорній поверхні приміщення, корпус і підстава мають засоби для закріплення на вертикальній поверхні стіни, при цьому вхідний отвір корпусу виконано у вигляді дверцят з замком для виїмки в міру необхідності грошей і цінних паперів, а основа виконана у вигляді тумби з внутрішньою порожниною і дверима для тривалого зберігання цінних паперів. Однак, запропоноване технічне рішення має деякі суттєві недоліки, а саме: наявність ключа, дає можливість у будь-який час відкрити замок, тим самим не досягнувши планованого результату з накопичення грошових коштів або передчасного отримання інших матеріальних цінностей. Відомо так само технічне рішення "Холодильник з замком і таймером" (патент РФ на корисну модель № 102986 від 09.09.2010), згідно з яким холодильник обладнаний електромагнітним замком-таймером і містить корпус, охолоджувану камеру і двері, що відрізняється тим, що замок-таймер виконаний на основі мікроконтролера, забезпечений батареєю резервного живлення і прикріплений без порушення цілісності корпусу холодильника. Крім цього холодильник відрізняється тим, що замок-таймер включає Г-подібний блокуючий елемент і закріплений на бічній поверхні холодильника з використанням металевої пластини і шарнірного з'єднання, містить елементи управління і індикації та прикріплений з використанням клею або двосторонньої стрічки скотч. Однак, дане технічне рішення так само має деякі недоліки, а саме: не досить естетична (зовнішня, накладна) конструкція замка-таймера, дає можливість споживачеві, без нанесення особливого збитку ємності (холодильника) відкрити його, тим самим порушити попередні умови за часом зберігання вмісту. Відомо технічне рішення по Європейському патенту ЕР 1228714, згідно з яким скарбничка включає порожнистий корпус з отвором (слотом), яке використовується для вставки монет і 1 UA 71937 U 5 10 15 20 25 30 35 40 45 50 55 60 банкноти в кришку, закриту за допомогою електричного замка, живлення від батареї і має програмований відкриття. Однак, пропонована за даним технічним рішенням конструкція скарбнички має ряд істотних технічних недоліків. Корпус або кришка пристрою по Європейському патенту ЕР 1228714 не містить дисплея, за допомогою якого будь-яка особа може точно знати час, що залишився до відкриття електронного замка, що є принциповою відмінністю від технічного рішення, яке заявляється, а наявність живлення від батареї (тимчасове джерело живлення) обмежує область використання даного технічного рішення. На думку Автора, найближчим по технічній суті та можливості отримання технічного результату, який передбачається, є технічне рішення "Міні-сейф для торгових точок" (Свідоцтво РФ на корисну модель № 38809 від 02.02.2004), згідно з яким міні-сейф для торгових точок містить корпус, виконаний у вигляді відкритого з одного боку ящика, і замок, що відрізняється тим, що корпус прикріплений до нерухомого основи і забезпечений проріззю, форма і розміри якої вибрані з умови забезпечення можливості поміщення готівкових грошей в сейф через прорізь без відкривання його замка і відсутності можливості вилучення їх назад. Крім цього міні-сейф для торгових точок містить корпус, виконаний у вигляді відкритого з одного боку ящика, і замок, що відрізняється тим, що корпус прикріплений до нерухомого основи і забезпечений проріззю, форма і розміри якої вибрані з умови забезпечення можливості поміщення готівки в сейф через прорізь без відкривання його замка і відсутності можливості вилучення їх назад, при цьому міні-сейф забезпечений електромеханічним замком, що включає виконавчий механізм, джерело живлення, контактний ключ, виконаний у вигляді кодової ключкарти, забезпеченою наскрізними провідними ділянками, взаємне розташування яких на площині кодової ключ-карти являє собою кодову комбінацію замка, і контактне гніздо для кодової ключ-карти, при цьому на поверхні бічних стінок контактного гнізда послідовно у напрямку руху кодової ключ-карти розміщені група захисних контактів і група робочих контактів, при цьому група захисних контактів розміщена відповідно до розташування провідних ділянок кодової ключ-карти з виконанням умови відсутності електричного контакту між провідними ділянками кодової ключ-карти і захисними контактами в процесі руху кодової ключ-карти в контактне гніздо, а група робочих контактів виконана у вигляді точкових контактів, розташування яких на бічних стінках контактного гнізда відповідає розташуванню наскрізних провідних ділянок кодової ключ-карти, при цьому замок забезпечений запобіжним механізмом, забезпечений реле часу, причому робочі і захисні контакти, розташовані на одній бічній стінці контактного гнізда, підключені через запобіжний механізм до джерела живлення, а робочі і захисні контакти, розташовані на іншій бічній стінці контактного гнізда, підключені відповідно до виконавчого механізму замка через реле часу і до керуючого входу запобіжного механізму. Однак, запропоноване технічне рішення, так само має деякі недоліки, які полягають у відсутності таймера часу, який показує відлік часу до спрацьовування механізму відкриття замка. На думку Автора технічного рішення, яке заявляється, відсутність таймера часу із зворотним відліком може істотно змінити оцінку ситуації, коли виникає необхідність дострокового відкриття електронного замка, а відсутність безпосередньо ключа, як це передбачається в технічному рішенні, що заявляється, дозволяє планувати і дисциплінувати витрати матеріальних засобів. Задачею технічного рішення, яке заявляється, є створення конструкції "Сейфа-скарбнички", який не тільки розширює можливості "сейфа", пристрою для зберігання грошових коштів від несанкціонованого доступу або розширює можливості "скарбнички", пристрою для легкого доступу з метою накопичення і утрудненого доступу з метою вилучення грошових коштів, а для суміщених функцій перерахованих пристроїв (сейф і скарбничка), але при цьому доступ до накопичених грошових коштів або інших матеріальних цінностей обмежений і утруднений за допомогою сучасних технічних засобів: електромеханічний або електромагнітний замок і таймер часу, а максимально інформативний дисплей забезпечує максимальну інформаційну підтримку від несанкціонованого відкриття і сприяє очікуванню до санкціонованого (заздалегідь встановленого часу) відкриття сейфа-скарбнички. В основу технічного рішення, яке заявляється, поставлена задача удосконалення сейфаскарбнички "BIBLO", який включає корпус (1) з проріззю (2), форма і розміри якої вибрані з умови забезпечення можливості поміщення готівкових грошей в сейф-скарбничку через проріз без відкривання дверей і відсутності можливості вилучення їх назад, двері (3) з електромеханічним або електромагнітним замком, які мають пульт управління і дисплей (4), тимчасове та/або постійне джерело живлення, в якому за рахунок того, що електромеханічний або електромагнітний замок, встановлений на дверях (3) таким чином, що пульт управління 2 UA 71937 U 5 10 15 20 25 30 замком розташований на внутрішній площині дверей, а на зовнішній площині дверей розташований дисплей (4), який відраховує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка, вирішується задача з організації та візуалізації інформаційного забезпечення користувача, яка дозволяє використовувати запропоноване технічне рішення широкому колу споживачів, від дітей середнього віку, де виріб використовується у вигляді іграшки, до підприємців, які одночасно ведуть діяльність в декількох господарських галузях. Крім того, особливостями технічного рішення, що заявляється, є наступні ознаки: дисплей містить індикатор рівня заряду тимчасового джерела живлення (5) та індикатор, який показує залишок часу до спрацьовування на відкриття механічної або магнітної частини замка (6), а крім того дисплей містить індикатор днів (7), годин (8), хвилин (9), секунд (10) що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка. Сейф-скарбничка виготовлений з прозорого синтетичного матеріалу. Електромеханічний або електромагнітний замок спрацює на відкривання в разі зниження рівня залишкового заряду тимчасового елемента живлення менше 10 %. Сейф-скарбничка декорований під дитячу іграшку, сувенірну шкатулку або урну широкого призначення. Як видно з опису технічного рішення, яке заявляється, воно істотно відрізняється від прототипу, а значить, є новим. Пропоноване технічне рішення так само є промислово придатним і може бути виготовлено промисловим способом. Опис прикладів конкретного виконання сейфа-скарбнички "BIBLO". На Фіг. 1 показано загальну конструкцію сейфа-скарбнички, який включає корпус (1), прорізь (2), двері (3), дисплей (4). На Фіг. 2 показано склад інформаційних показників дисплея (4), який включає показник рівня джерела живлення (5), для випадку, коли пристрій працює на тимчасовому джерелі живлення батареї, індикатор, який показує залишок часу до замка на відкриття (6), індикатор днів, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка (7), індикатор годин, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка (8), індикатор хвилин, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка (9), індикатор секунд, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка (10). Як видно з опису технічного рішення, яке заявляється, воно може бути виготовлено промисловим чином. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Сейф-скарбничка, який включає корпус з проріззю, форма і розміри якої вибрані з умови забезпечення можливості поміщення готівкових грошей в сейф-скарбничку через прорізь без відкривання дверей і відсутності можливості вилучення їх назад, двері з електромеханічним або електромагнітним замком, які мають пульт управління і дисплей, тимчасове та/або постійне джерело живлення, який відрізняється тим, що електромеханічний або електромагнітний замок, встановлений на дверях таким чином, що пульт управління замком розташований на внутрішній площині дверей, а на зовнішній площині дверей розташований дисплей, який відраховує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замку. 2. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор рівня заряду тимчасового джерела живлення. 3. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор, який показує залишок часу до спрацьовування на відкриття механічної або магнітної частини замка. 4. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор днів, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка. 5. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор годин, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка. 6. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор хвилин, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка. 3 UA 71937 U 5 10 7. Сейф-скарбничка за п. 1, який відрізняється тим, що дисплей містить індикатор секунд, що відлічує хід часу в зворотному порядку, до спрацьовування на відкриття механічної або магнітної частини замка. 8. Сейф-скарбничка за п. 1, який відрізняється тим, що сейф-скарбничка виготовлений з прозорого синтетичного матеріалу. 9. Сейф-скарбничка за п. 1, який відрізняється тим, що електромеханічний або електромагнітний замок спрацює на відкривання в разі зниження рівня залишкового заряду тимчасового елемента живлення менше 10 %. 10. Сейф-скарбничка за п. 1, який відрізняється тим, що сейф-скарбничка декорований під дитячу іграшку. 11. Сейф-скарбничка за п. 1, який відрізняється тим, що сейф-скарбничка декорований під сувенірну шкатулку. 12. Сейф-скарбничка за п. 1, який відрізняється тим, що сейф-скарбничка декорований під урну широкого призначення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
