Трек-марафон хегай

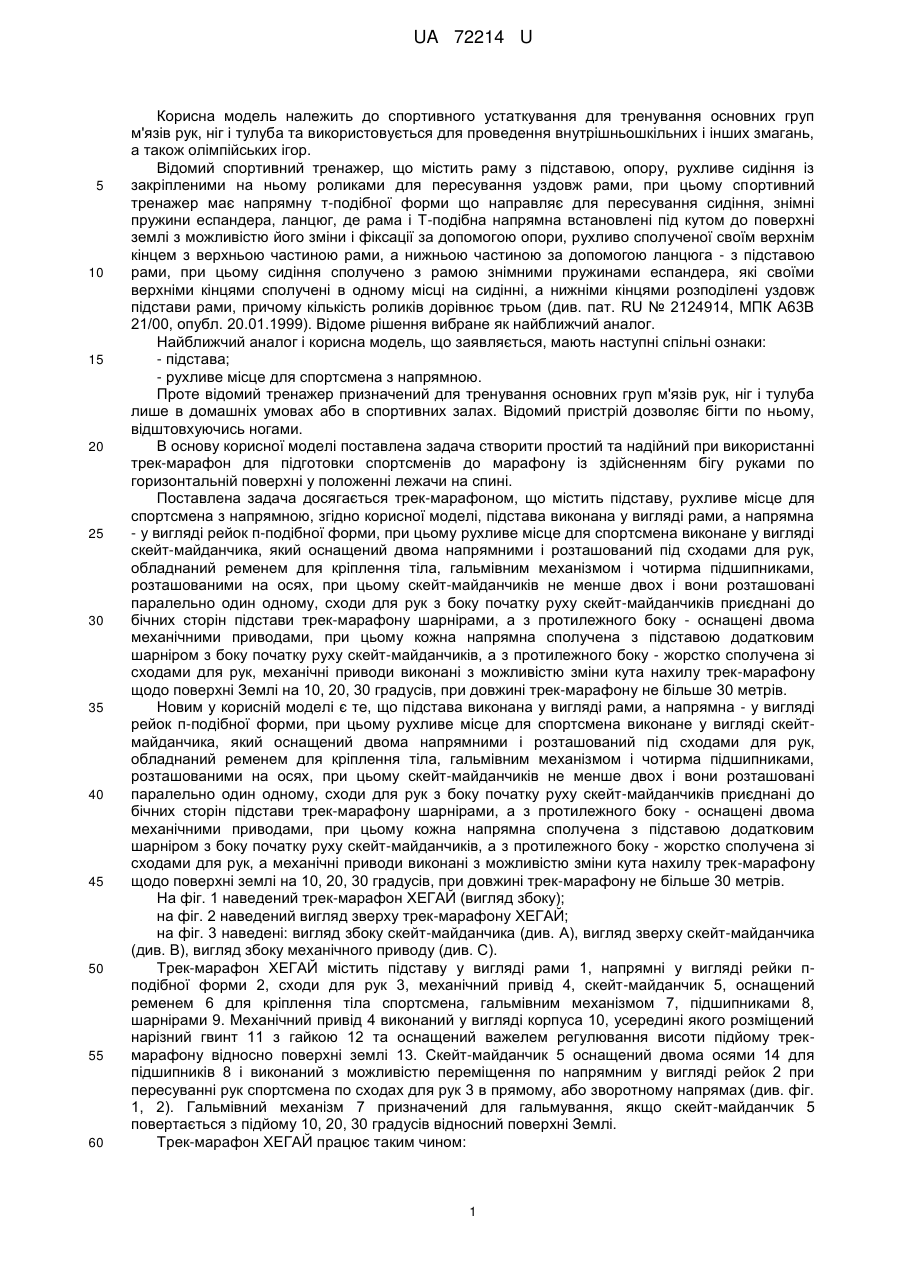

Реферат: Трек-марафон містить підставу, рухливе місце для спортсмена з напрямною. Підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми. Рухливе місце для спортсмена виконане у вигляді скейт-майданчика, розташованого під сходами для рук, обладнаного ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками. Сходи для рук оснащені приводами. UA 72214 U (54) ТРЕК-МАРАФОН ХЕГАЙ UA 72214 U UA 72214 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивного устаткування для тренування основних груп м'язів рук, ніг і тулуба та використовується для проведення внутрішньошкільних і інших змагань, а також олімпійських ігор. Відомий спортивний тренажер, що містить раму з підставою, опору, рухливе сидіння із закріпленими на ньому роликами для пересування уздовж рами, при цьому спортивний тренажер має напрямну т-подібної форми що направляє для пересування сидіння, знімні пружини еспандера, ланцюг, де рама і Т-подібна напрямна встановлені під кутом до поверхні землі з можливістю його зміни і фіксації за допомогою опори, рухливо сполученої своїм верхнім кінцем з верхньою частиною рами, а нижньою частиною за допомогою ланцюга - з підставою рами, при цьому сидіння сполучено з рамою знімними пружинами еспандера, які своїми верхніми кінцями сполучені в одному місці на сидінні, а нижніми кінцями розподілені уздовж підстави рами, причому кількість роликів дорівнює трьом (див. пат. RU № 2124914, МПК А63В 21/00, опубл. 20.01.1999). Відоме рішення вибране як найближчий аналог. Найближчий аналог і корисна модель, що заявляється, мають наступні спільні ознаки: - підстава; - рухливе місце для спортсмена з напрямною. Проте відомий тренажер призначений для тренування основних груп м'язів рук, ніг і тулуба лише в домашніх умовах або в спортивних залах. Відомий пристрій дозволяє бігти по ньому, відштовхуючись ногами. В основу корисної моделі поставлена задача створити простий та надійний при використанні трек-марафон для підготовки спортсменів до марафону із здійсненням бігу руками по горизонтальній поверхні у положенні лежачи на спині. Поставлена задача досягається трек-марафоном, що містить підставу, рухливе місце для спортсмена з напрямною, згідно корисної моделі, підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейт-майданчика, який оснащений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трек-марафону шарнірами, а з протилежного боку - оснащені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук, механічні приводи виконані з можливістю зміни кута нахилу трек-марафону щодо поверхні Землі на 10, 20, 30 градусів, при довжині трек-марафону не більше 30 метрів. Новим у корисній моделі є те, що підстава виконана у вигляді рами, а напрямна - у вигляді рейок п-подібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейтмайданчика, який оснащений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трек-марафону шарнірами, а з протилежного боку - оснащені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук, а механічні приводи виконані з можливістю зміни кута нахилу трек-марафону щодо поверхні землі на 10, 20, 30 градусів, при довжині трек-марафону не більше 30 метрів. На фіг. 1 наведений трек-марафон ХЕГАЙ (вигляд збоку); на фіг. 2 наведений вигляд зверху трек-марафону ХЕГАЙ; на фіг. 3 наведені: вигляд збоку скейт-майданчика (див. А), вигляд зверху скейт-майданчика (див. В), вигляд збоку механічного приводу (див. С). Трек-марафон ХЕГАЙ містить підставу у вигляді рами 1, напрямні у вигляді рейки пподібної форми 2, сходи для рук 3, механічний привід 4, скейт-майданчик 5, оснащений ременем 6 для кріплення тіла спортсмена, гальмівним механізмом 7, підшипниками 8, шарнірами 9. Механічний привід 4 виконаний у вигляді корпуса 10, усередині якого розміщений нарізний гвинт 11 з гайкою 12 та оснащений важелем регулювання висоти підйому трекмарафону відносно поверхні землі 13. Скейт-майданчик 5 оснащений двома осями 14 для підшипників 8 і виконаний з можливістю переміщення по напрямним у вигляді рейок 2 при пересуванні рук спортсмена по сходах для рук 3 в прямому, або зворотному напрямах (див. фіг. 1, 2). Гальмівний механізм 7 призначений для гальмування, якщо скейт-майданчик 5 повертається з підйому 10, 20, 30 градусів відносний поверхні Землі. Трек-марафон ХЕГАЙ працює таким чином: 1 UA 72214 U 5 10 15 20 25 30 Спортсмен лягає спиною на скейт-майданчик 5, фіксує на ньому своє тіло за допомогою ременя для кріплення тіла 6 і починає пересувати руки по поручнях 15 сходів для рук 3. Рух скейт-майданчика 5 відбувається в прямому, або зворотному напрямах. Наприклад, спортсмен досяг кінця сходів для рук 3, повертається у вихідну точку шляхом пересування рук в протилежному напрямі по сходах 3. Трек-марафон ХЕГАЙ оснащений механічними приводами 4, основними шарнірами 9-а, що дозволяють підняти його відносний поверхні землі, а кожна напрямна 2 обладнана додатковим шарніром 9-6 для кріплення до підстави 1 трек-марафону. Механічні приводи 4 можуть бути будь-якої конструкції, наприклад, електромеханічні. Скейтмайданчик 5 разом зі сходами для рук 3 утворює одну секцію, при цьому трек-марафон ХЕГАЙ може бути з двох або більшої кількості секцій, навіть 15 секційним. Таким чином, можливі два шляхи задання необхідного навантаження: а) шляхом зміни напряму руху скейт-майданчика, в) шляхом зміни кута нахилу трек-марафону. Під час тренування тіло спортсмена разом з скейт-майданчиком 5 здійснює рух впередназад по напрямних у вигляді рейок 2, при цьому підшипники 8 закріплені на осі 15. Трекмарафон дозволяє здійснювати весь комплекс навантаження на м'язи рук, шиї, хребта і м'язи спини і живота спортсмена з можливістю регулювання цього навантаження, а також здійснювати змагання, наприклад, двома та більшою кількістю спортсменів. Механічні приводи 4 піднімають трек-марафон під кутом до поверхні Землі на 10, 20, 30 градусів при довжині треку до 30 метрів, якщо довжина треку буде більше, необхідно використовувати жорстку підставу 1, що вже має необхідний кут нахилу до поверхні землі (10, 20, 30 градусів). Поручні сходів для рук розміщуються на відстані 30 см між собою при діаметрі поручня 30 мм. Технічний результат корисної моделі полягає в створенні трек-марафону ХЕГАЙ, який забезпечує широкий діапазон навантажень на м'язи рук, шиї, спини, хребет спортсмена, при простоті пристрою у виготовлення і надійності в експлуатації. Трек-марафон ХЕГАЙ має довжину не менше 10 метрів, максимальний його розмір 500 метрів. Спортсмен тренується шляхом бігу руками у положенні лежачи на спині. На трекмарафоні ХЕГАЙ проводять тренування і змагання два і більше спортсменів, також можливе проведення олімпійських змагань. Трек-марафон ХЕГАЙ можна встановлювати в спортзалах, на спортивних майданчиках і стадіонах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Трек-марафон, що містить підставу, рухливе місце для спортсмена з напрямною, який відрізняється тим, що підстава виконана у вигляді рами, а напрямна - у вигляді рейок пподібної форми, при цьому рухливе місце для спортсмена виконане у вигляді скейтмайданчика, який оснащений двома напрямними і розташований під сходами для рук, обладнаний ременем для кріплення тіла, гальмівним механізмом і чотирма підшипниками, розташованими на осях, при цьому скейт-майданчиків не менше двох і вони розташовані паралельно один одному, сходи для рук з боку початку руху скейт-майданчиків приєднані до бічних сторін підстави трека-марафон шарнірами, а з протилежного боку - оснащені двома механічними приводами, при цьому кожна напрямна сполучена з підставою додатковим шарніром з боку початку руху скейт-майданчиків, а з протилежного боку - жорстко сполучена зі сходами для рук. 2. Трек-марафон за п. 1, який відрізняється тим, що механічні приводи виконані з можливістю зміни кута нахилу трек-марафону щодо поверхні землі на 10, 20, 30 градусів, при довжині трекмарафону не більше 30 метрів. 2 UA 72214 U 3 UA 72214 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
