Дерматом з секторним механізмом для зрізування середнього рельєфного аутодермотрансплантата

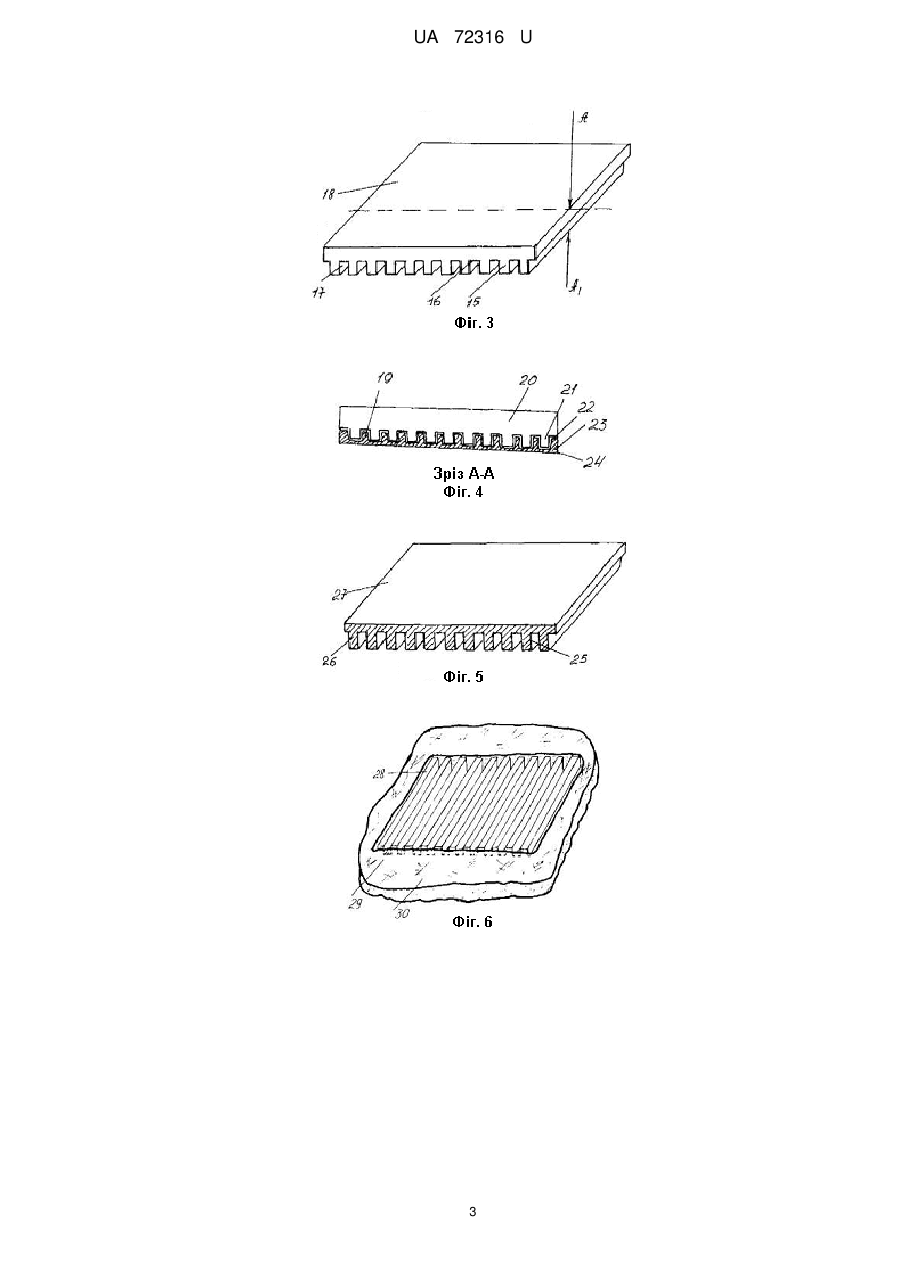

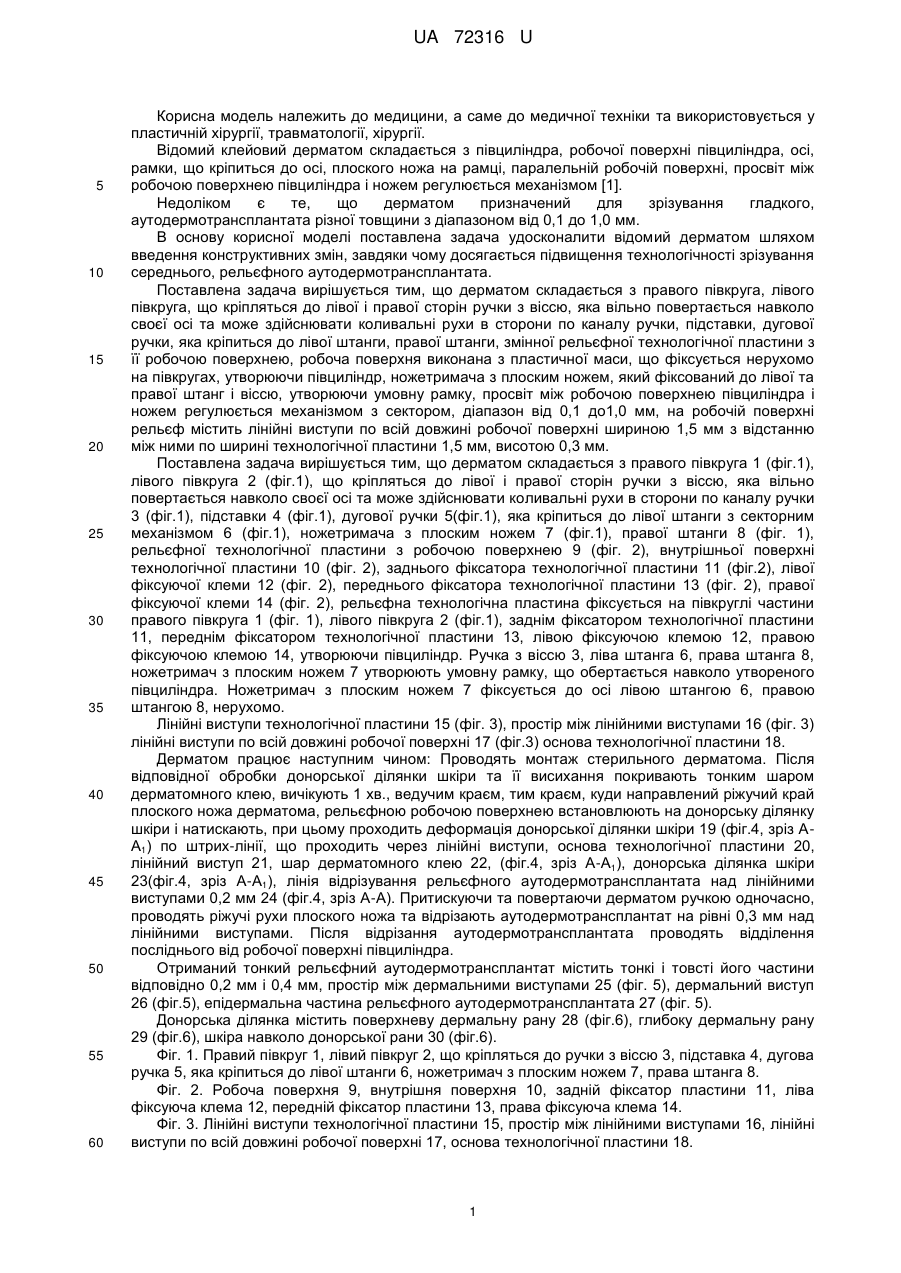

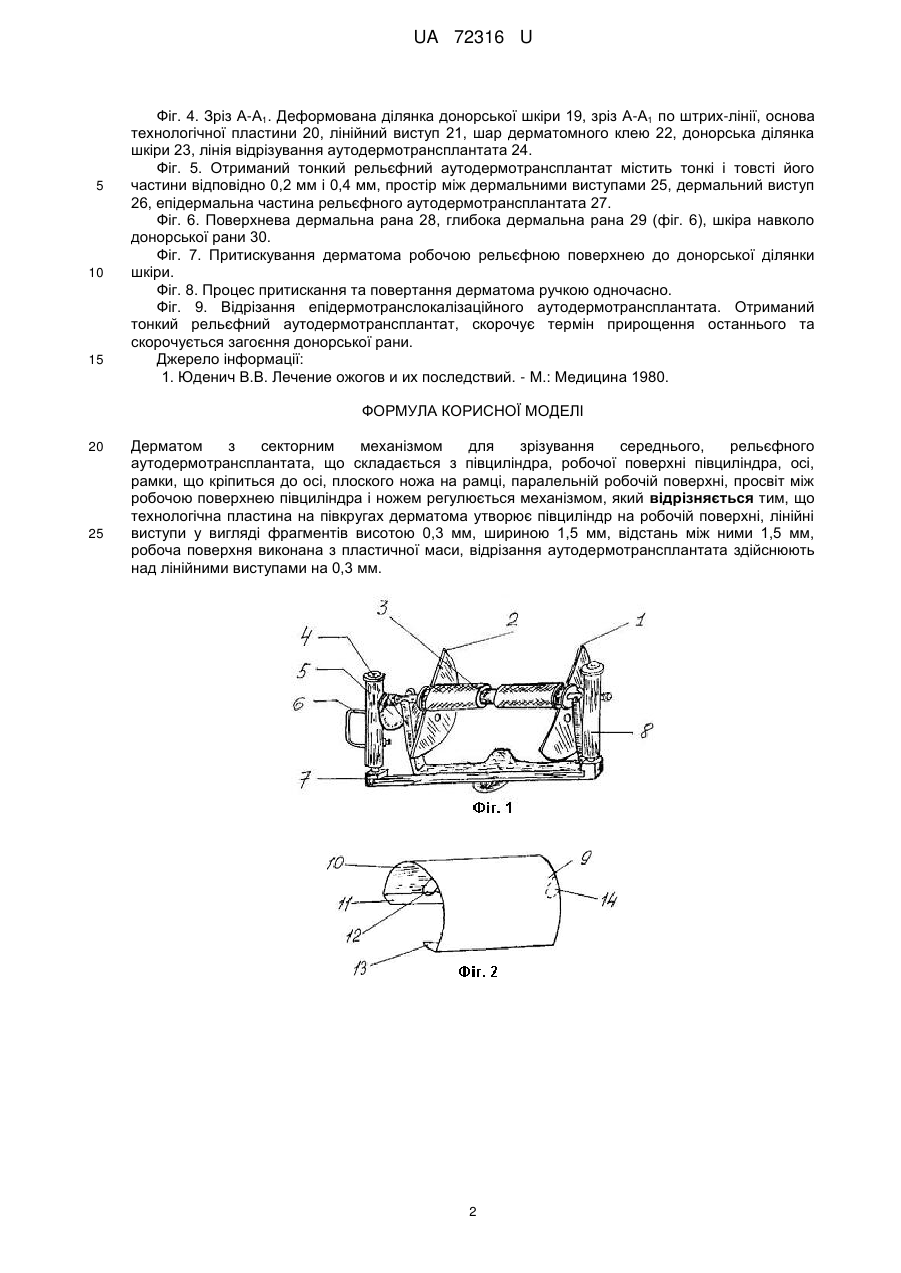

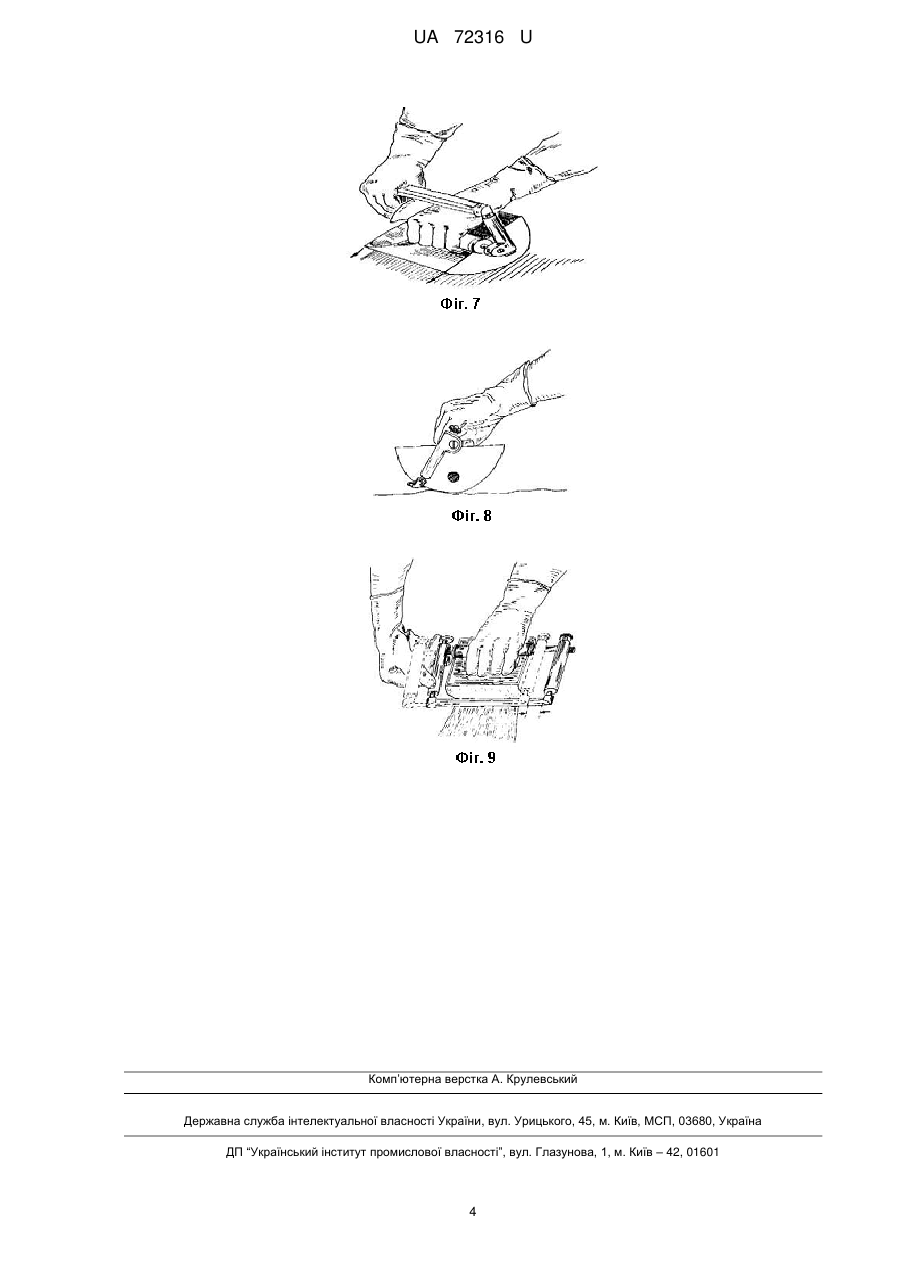

Реферат: Дерматом з секторним механізмом для зрізування середнього, рельєфного аутодермотрансплантата містить півциліндр з робочою поверхнею, яка виконана з пластичної маси, вісь, рамку, плоский ніж. UA 72316 U (12) UA 72316 U UA 72316 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого, аутодермотрансплантата різної товщини з діапазоном від 0,1 до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування середнього, рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, робоча поверхня виконана з пластичної маси, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, утворюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 до1,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, висотою 0,3 мм. Поставлена задача вирішується тим, що дерматом складається з правого півкруга 1 (фіг.1), лівого півкруга 2 (фіг.1), що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки 3 (фіг.1), підставки 4 (фіг.1), дугової ручки 5(фіг.1), яка кріпиться до лівої штанги з секторним механізмом 6 (фіг.1), ножетримача з плоским ножем 7 (фіг.1), правої штанги 8 (фіг. 1), рельєфної технологічної пластини з робочою поверхнею 9 (фіг. 2), внутрішньої поверхні технологічної пластини 10 (фіг. 2), заднього фіксатора технологічної пластини 11 (фіг.2), лівої фіксуючої клеми 12 (фіг. 2), переднього фіксатора технологічної пластини 13 (фіг. 2), правої фіксуючої клеми 14 (фіг. 2), рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга 1 (фіг. 1), лівого півкруга 2 (фіг.1), заднім фіксатором технологічної пластини 11, переднім фіксатором технологічної пластини 13, лівою фіксуючою клемою 12, правою фіксуючою клемою 14, утворюючи півциліндр. Ручка з віссю 3, ліва штанга 6, права штанга 8, ножетримач з плоским ножем 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем 7 фіксується до осі лівою штангою 6, правою штангою 8, нерухомо. Лінійні виступи технологічної пластини 15 (фіг. 3), простір між лінійними виступами 16 (фіг. 3) лінійні виступи по всій довжині робочої поверхні 17 (фіг.3) основа технологічної пластини 18. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, тим краєм, куди направлений ріжучий край плоского ножа дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри 19 (фіг.4, зріз АА1) по штрих-лінії, що проходить через лінійні виступи, основа технологічної пластини 20, лінійний виступ 21, шар дерматомного клею 22, (фіг.4, зріз А-А1), донорська ділянка шкіри 23(фіг.4, зріз А-А1), лінія відрізування рельєфного аутодермотрансплантата над лінійними виступами 0,2 мм 24 (фіг.4, зріз А-А). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,3 мм над лінійними виступами. Після відрізання аутодермотрансплантата проводять відділення посліднього від робочої поверхні півциліндра. Отриманий тонкий рельєфний аутодермотрансплантат містить тонкі і товсті його частини відповідно 0,2 мм і 0,4 мм, простір між дермальними виступами 25 (фіг. 5), дермальний виступ 26 (фіг.5), епідермальна частина рельєфного аутодермотрансплантата 27 (фіг. 5). Донорська ділянка містить поверхневу дермальну рану 28 (фіг.6), глибоку дермальну рану 29 (фіг.6), шкіра навколо донорської рани 30 (фіг.6). Фіг. 1. Правий півкруг 1, лівий півкруг 2, що кріпляться до ручки з віссю 3, підставка 4, дугова ручка 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем 7, права штанга 8. Фіг. 2. Робоча поверхня 9, внутрішня поверхня 10, задній фіксатор пластини 11, ліва фіксуюча клема 12, передній фіксатор пластини 13, права фіксуюча клема 14. Фіг. 3. Лінійні виступи технологічної пластини 15, простір між лінійними виступами 16, лінійні виступи по всій довжині робочої поверхні 17, основа технологічної пластини 18. 1 UA 72316 U 5 10 15 Фіг. 4. Зріз А-А1. Деформована ділянка донорської шкіри 19, зріз А-А1 по штрих-лінії, основа технологічної пластини 20, лінійний виступ 21, шар дерматомного клею 22, донорська ділянка шкіри 23, лінія відрізування аутодермотрансплантата 24. Фіг. 5. Отриманий тонкий рельєфний аутодермотрансплантат містить тонкі і товсті його частини відповідно 0,2 мм і 0,4 мм, простір між дермальними виступами 25, дермальний виступ 26, епідермальна частина рельєфного аутодермотрансплантата 27. Фіг. 6. Поверхнева дермальна рана 28, глибока дермальна рана 29 (фіг. 6), шкіра навколо донорської рани 30. Фіг. 7. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 8. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 9. Відрізання епідермотранслокалізаційного аутодермотрансплантата. Отриманий тонкий рельєфний аутодермотрансплантат, скорочує термін прирощення останнього та скорочується загоєння донорської рани. Джерело інформації: 1. Юденич В.В. Лечение ожогов и их последствий. - М.: Медицина 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Дерматом з секторним механізмом для зрізування середнього, рельєфного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що технологічна пластина на півкругах дерматома утворює півциліндр на робочій поверхні, лінійні виступи у вигляді фрагментів висотою 0,3 мм, шириною 1,5 мм, відстань між ними 1,5 мм, робоча поверхня виконана з пластичної маси, відрізання аутодермотрансплантата здійснюють над лінійними виступами на 0,3 мм. 2 UA 72316 U 3 UA 72316 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
