Формула / Реферат

Сівалка, що містить раму, посівні секції, ємкість для рідких добрив з дозатором, живильні трубки з розподільними елементами та односторонніми клапанами, розпушувачі ґрунту та тукові ложеутворювачі, яка відрізняється тим, що кожний туковий ложеутворювач в повздовжньо-вертикальній площині містить стояк, на лобовій грані якого на верхньому рівні розміщують більшу за розмірами двосторонню лапу з рівнонахиленими гранями, а на кожному рівні розміщують меншого розміру аналогічну лапу, до тильних сторін котрих з обох боків від їхньої середини приварюють перемінної товщини різальні елементи, за якими монтують розподільники рідких добрив.

Текст

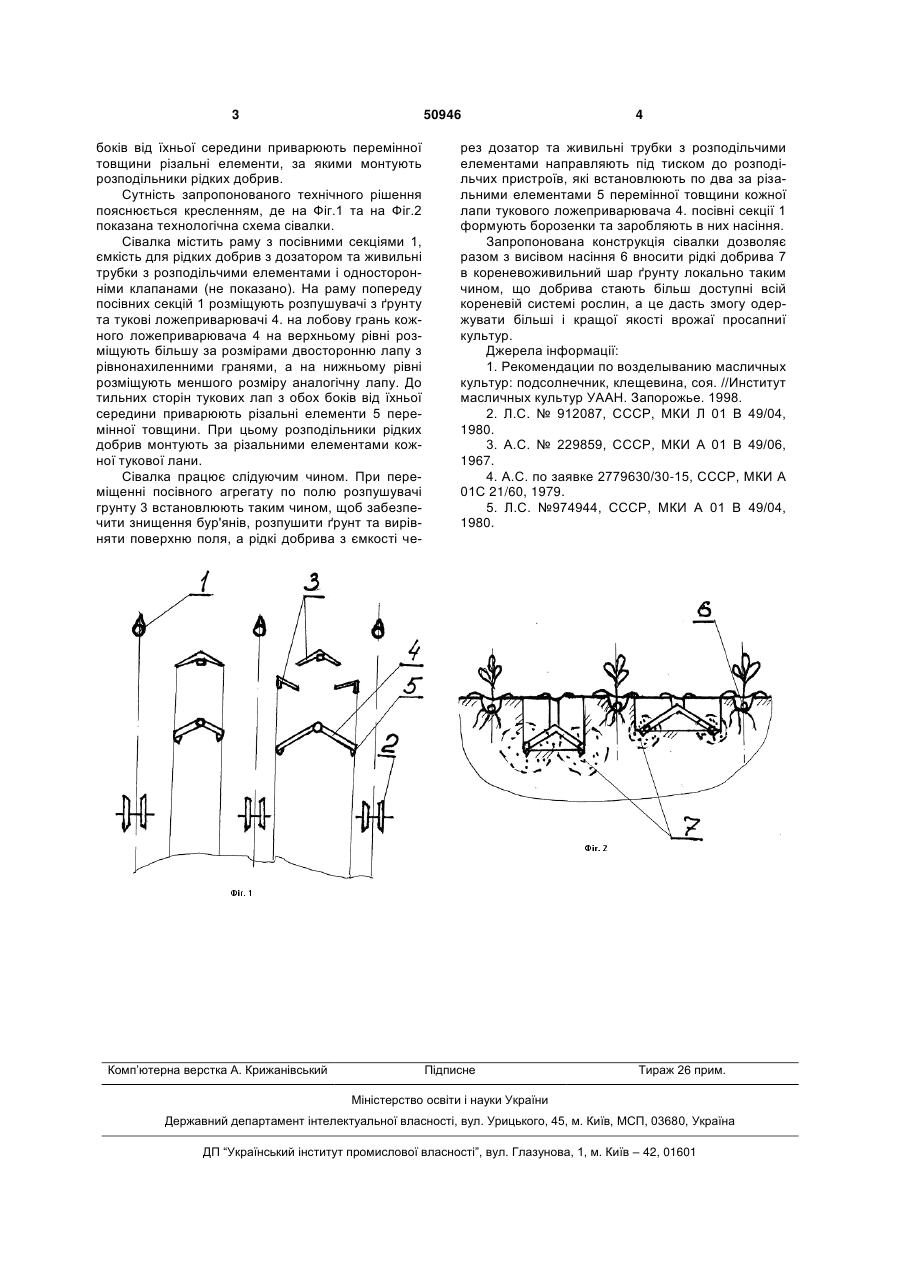

Сівалка, що містить раму, посівні секції, ємкість для рідких добрив з дозатором, живильні трубки з розподільними елементами та односто 3 50946 боків від їхньої середини приварюють перемінної товщини різальні елементи, за якими монтують розподільники рідких добрив. Сутність запропонованого технічного рішення пояснюється кресленням, де на Фіг.1 та на Фіг.2 показана технологічна схема сівалки. Сівалка містить раму з посівними секціями 1, ємкість для рідких добрив з дозатором та живильні трубки з розподільчими елементами і односторонніми клапанами (не показано). На раму попереду посівних секцій 1 розміщують розпушувачі з ґрунту та тукові ложеприварювачі 4. на лобову грань кожного ложеприварювача 4 на верхньому рівні розміщують більшу за розмірами двосторонню лапу з рівнонахиленними гранями, а на нижньому рівні розміщують меншого розміру аналогічну лапу. До тильних сторін тукових лап з обох боків від їхньої середини приварюють різальні елементи 5 перемінної товщини. При цьому розподільники рідких добрив монтують за різальними елементами кожної тукової лани. Сівалка працює слідуючим чином. При переміщенні посівного агрегату по полю розпушувачі грунту 3 встановлюють таким чином, щоб забезпечити знищення бур'янів, розпушити ґрунт та вирівняти поверхню поля, а рідкі добрива з ємкості че Комп’ютерна верстка А. Крижанівський 4 рез дозатор та живильні трубки з розподільчими елементами направляють під тиском до розподільчих пристроїв, які встановлюють по два за різальними елементами 5 перемінної товщини кожної лапи тукового ложеприварювача 4. посівні секції 1 формують борозенки та заробляють в них насіння. Запропонована конструкція сівалки дозволяє разом з висівом насіння 6 вносити рідкі добрива 7 в кореневоживильний шар ґрунту локально таким чином, що добрива стають більш доступні всій кореневій системі рослин, а це дасть змогу одержувати більші і кращої якості врожаї просапниї культур. Джерела інформації: 1. Рекомендации по возделыванию масличных культур: подсолнечник, клещевина, соя. //Институт масличных культур УААН. Запорожье. 1998. 2. Л.С. № 912087, СССР, МКИ Л 01 В 49/04, 1980. 3. А.С. № 229859, СССР, МКИ А 01 В 49/06, 1967. 4. А.С. по заявке 2779630/30-15, СССР, МКИ А 01С 21/60, 1979. 5. Л.С. №974944, СССР, МКИ А 01 В 49/04, 1980. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
