Спосіб розробки родовищ корисних копалин

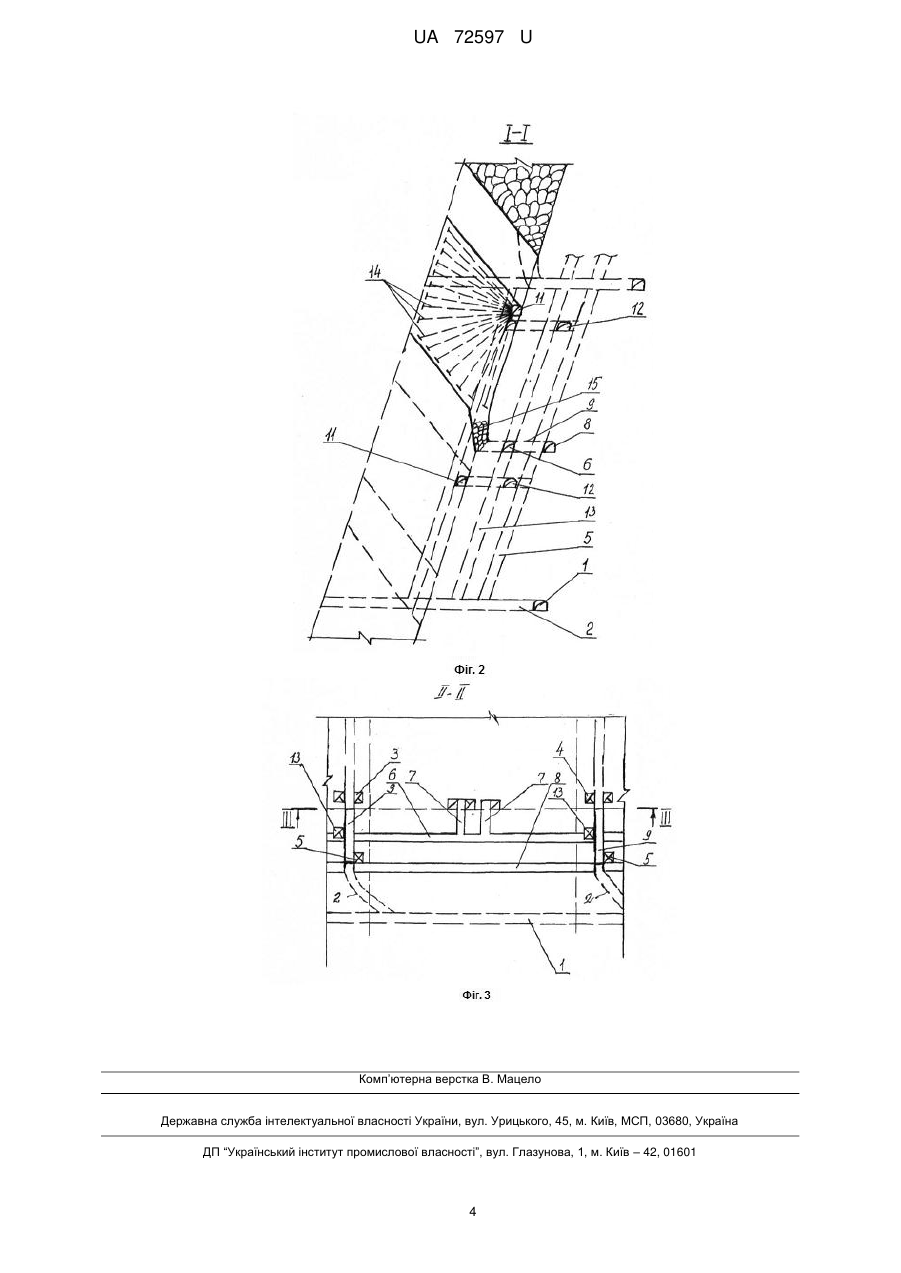

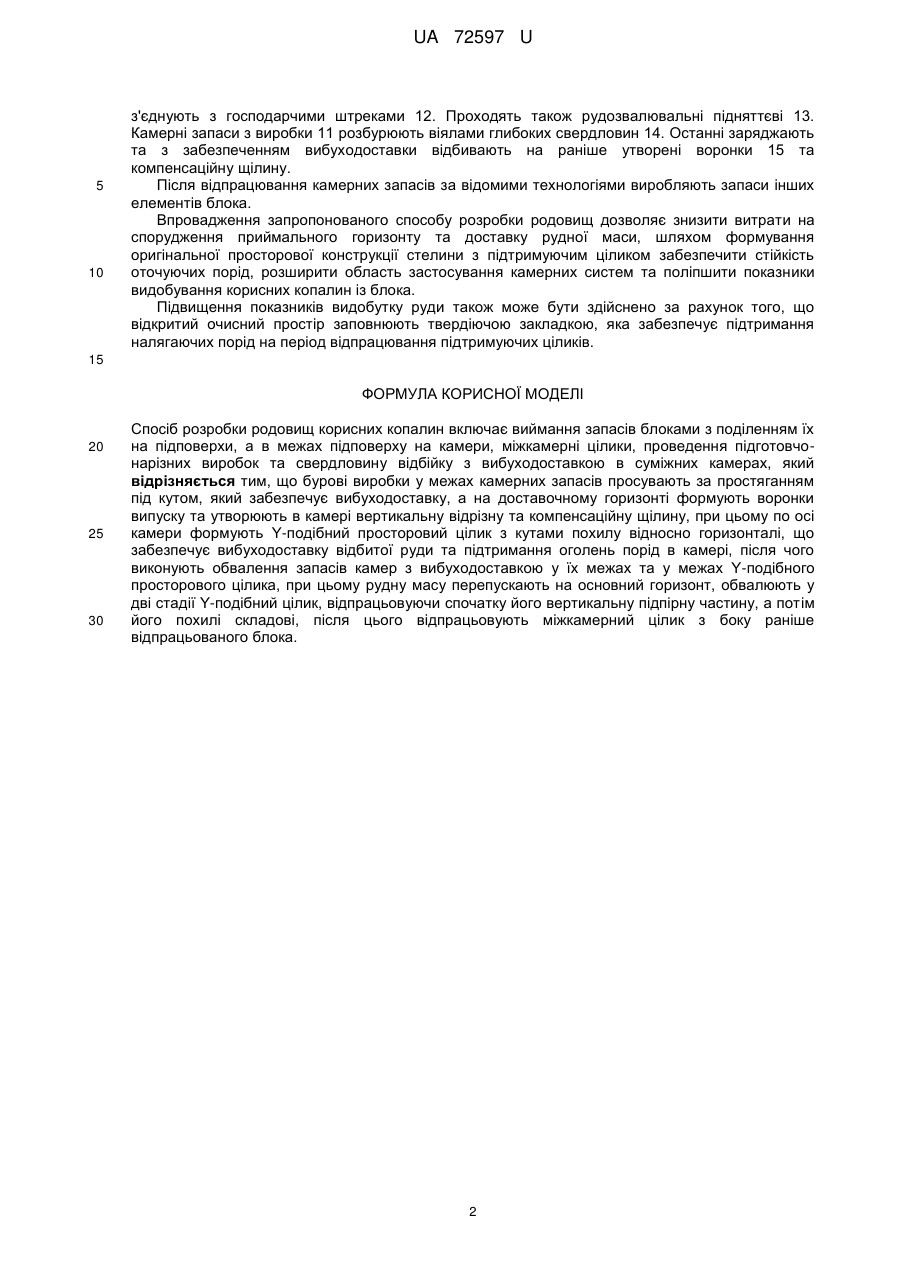

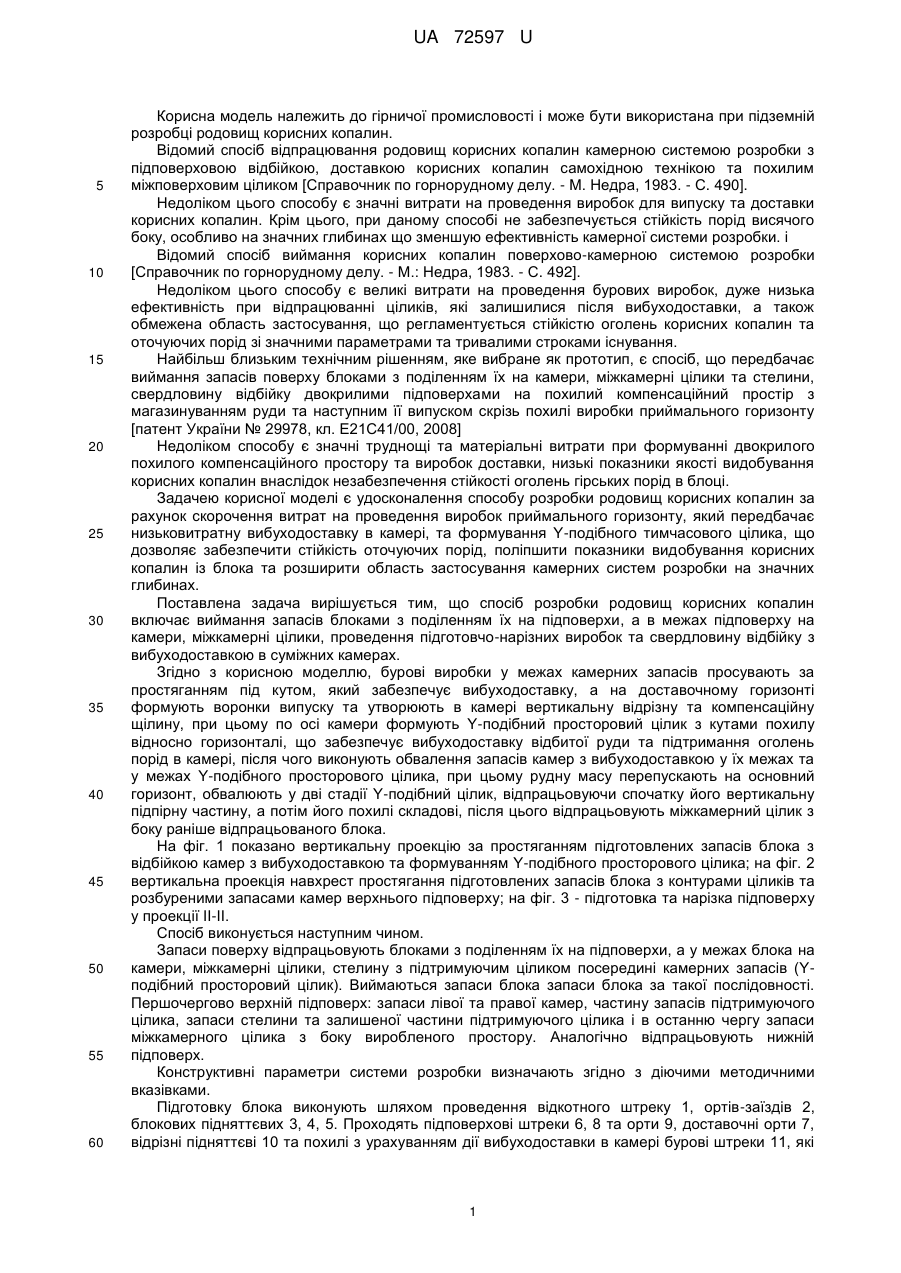

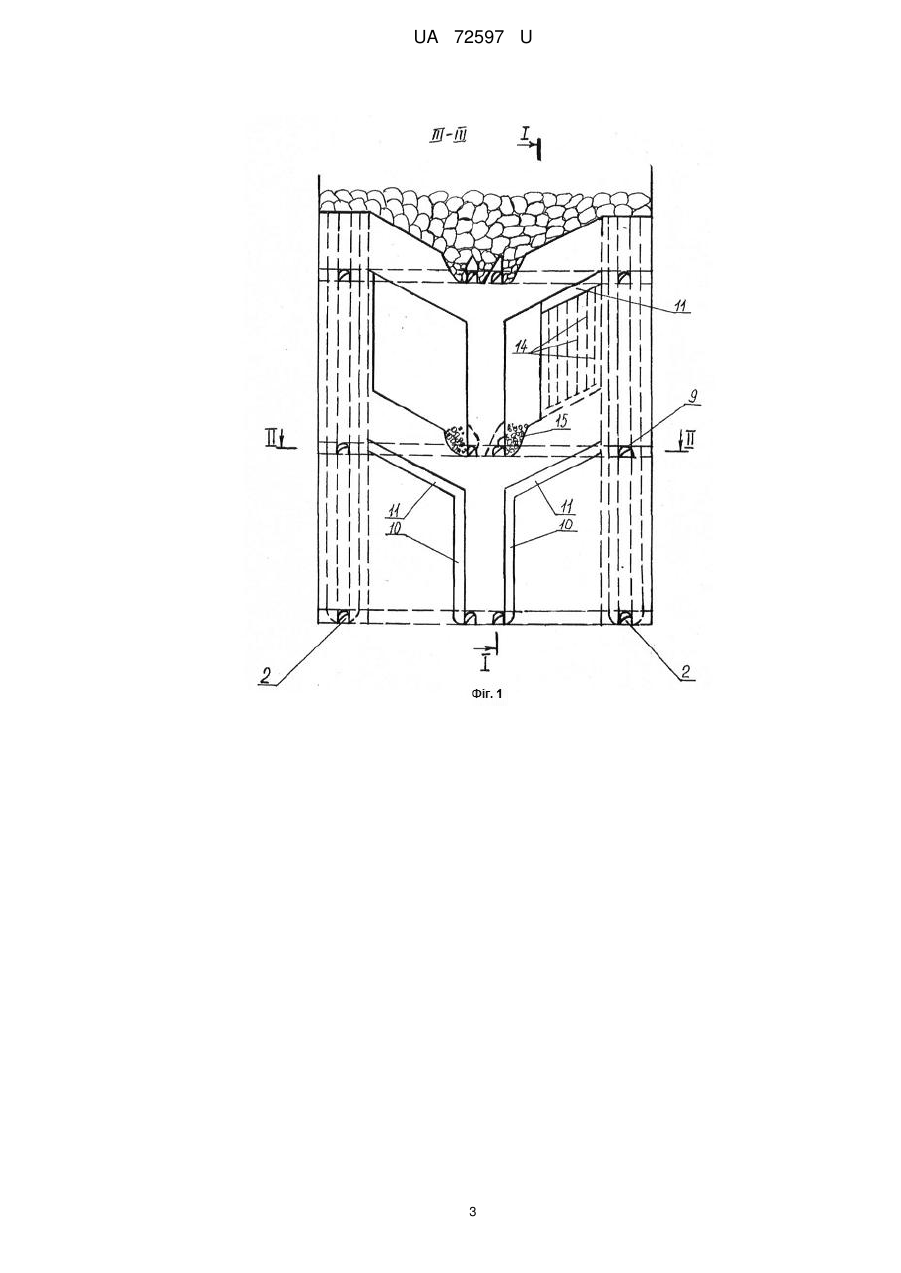

Реферат: Спосіб розробки родовищ корисних копалин включає виймання запасів блоками з поділенням їх на підповерхи, а в межах підповерху на камери, міжкамерні цілики, проведення підготовчонарізних виробок та свердловину відбійку з вибуходоставкою в суміжних камерах. Бурові виробки у межах камерних запасів просувають за простяганням під кутом, який забезпечує вибуходоставку, а на доставочному горизонті формують воронки випуску та утворюють в камері вертикальну відрізну та компенсаційну щілину, при цьому по осі камери формують Y-подібний просторовий цілик з кутами похилу відносно горизонталі, що забезпечує вибуходоставку відбитої руди та підтримання оголень порід в камері, після чого виконують обвалення запасів камер з вибуходоставкою у їх межах та у межах Y-подібного просторового цілика, при цьому рудну масу перепускають на основний горизонт, обвалюють у дві стадії Y-подібний цілик, відпрацьовуючи спочатку його вертикальну підпірну частину, а потім його похилі складові, після цього відпрацьовують міжкамерний цілик з боку раніше відпрацьованого блока. UA 72597 U (12) UA 72597 U UA 72597 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості і може бути використана при підземній розробці родовищ корисних копалин. Відомий спосіб відпрацювання родовищ корисних копалин камерною системою розробки з підповерховою відбійкою, доставкою корисних копалин самохідною технікою та похилим міжповерховим ціликом [Справочник по горнорудному делу. - М. Недра, 1983. - С. 490]. Недоліком цього способу є значні витрати на проведення виробок для випуску та доставки корисних копалин. Крім цього, при даному способі не забезпечується стійкість порід висячого боку, особливо на значних глибинах що зменшую ефективність камерної системи розробки. і Відомий спосіб виймання корисних копалин поверхово-камерною системою розробки [Справочник по горнорудному делу. - М.: Недра, 1983. - С. 492]. Недоліком цього способу є великі витрати на проведення бурових виробок, дуже низька ефективність при відпрацюванні ціликів, які залишилися після вибуходоставки, а також обмежена область застосування, що регламентується стійкістю оголень корисних копалин та оточуючих порід зі значними параметрами та тривалими строками існування. Найбільш близьким технічним рішенням, яке вибране як прототип, є спосіб, що передбачає виймання запасів поверху блоками з поділенням їх на камери, міжкамерні цілики та стелини, свердловину відбійку двокрилими підповерхами на похилий компенсаційний простір з магазинуванням руди та наступним її випуском скрізь похилі виробки приймального горизонту [патент України № 29978, кл. Е21С41/00, 2008] Недоліком способу є значні труднощі та матеріальні витрати при формуванні двокрилого похилого компенсаційного простору та виробок доставки, низькі показники якості видобування корисних копалин внаслідок незабезпечення стійкості оголень гірських порід в блоці. Задачею корисної моделі є удосконалення способу розробки родовищ корисних копалин за рахунок скорочення витрат на проведення виробок приймального горизонту, який передбачає низьковитратну вибуходоставку в камері, та формування Y-подібного тимчасового цілика, що дозволяє забезпечити стійкість оточуючих порід, поліпшити показники видобування корисних копалин із блока та розширити область застосування камерних систем розробки на значних глибинах. Поставлена задача вирішується тим, що спосіб розробки родовищ корисних копалин включає виймання запасів блоками з поділенням їх на підповерхи, а в межах підповерху на камери, міжкамерні цілики, проведення підготовчо-нарізних виробок та свердловину відбійку з вибуходоставкою в суміжних камерах. Згідно з корисною моделлю, бурові виробки у межах камерних запасів просувають за простяганням під кутом, який забезпечує вибуходоставку, а на доставочному горизонті формують воронки випуску та утворюють в камері вертикальну відрізну та компенсаційну щілину, при цьому по осі камери формують Y-подібний просторовий цілик з кутами похилу відносно горизонталі, що забезпечує вибуходоставку відбитої руди та підтримання оголень порід в камері, після чого виконують обвалення запасів камер з вибуходоставкою у їх межах та у межах Y-подібного просторового цілика, при цьому рудну масу перепускають на основний горизонт, обвалюють у дві стадії Y-подібний цілик, відпрацьовуючи спочатку його вертикальну підпірну частину, а потім його похилі складові, після цього відпрацьовують міжкамерний цілик з боку раніше відпрацьованого блока. На фіг. 1 показано вертикальну проекцію за простяганням підготовлених запасів блока з відбійкою камер з вибуходоставкою та формуванням Y-подібного просторового цілика; на фіг. 2 вертикальна проекція навхрест простягання підготовлених запасів блока з контурами ціликів та розбуреними запасами камер верхнього підповерху; на фіг. 3 - підготовка та нарізка підповерху у проекції ІІ-ІІ. Спосіб виконується наступним чином. Запаси поверху відпрацьовують блоками з поділенням їх на підповерхи, а у межах блока на камери, міжкамерні цілики, стелину з підтримуючим ціликом посередині камерних запасів (Yподібний просторовий цілик). Виймаються запаси блока запаси блока за такої послідовності. Першочергово верхній підповерх: запаси лівої та правої камер, частину запасів підтримуючого цілика, запаси стелини та залишеної частини підтримуючого цілика і в останню чергу запаси міжкамерного цілика з боку виробленого простору. Аналогічно відпрацьовують нижній підповерх. Конструктивні параметри системи розробки визначають згідно з діючими методичними вказівками. Підготовку блока виконують шляхом проведення відкотного штреку 1, ортів-заїздів 2, блокових підняттєвих 3, 4, 5. Проходять підповерхові штреки 6, 8 та орти 9, доставочні орти 7, відрізні підняттєві 10 та похилі з урахуванням дії вибуходоставки в камері бурові штреки 11, які 1 UA 72597 U 5 10 з'єднують з господарчими штреками 12. Проходять також рудозвалювальні підняттєві 13. Камерні запаси з виробки 11 розбурюють віялами глибоких свердловин 14. Останні заряджають та з забезпеченням вибуходоставки відбивають на раніше утворені воронки 15 та компенсаційну щілину. Після відпрацювання камерних запасів за відомими технологіями виробляють запаси інших елементів блока. Впровадження запропонованого способу розробки родовищ дозволяє знизити витрати на спорудження приймального горизонту та доставку рудної маси, шляхом формування оригінальної просторової конструкції стелини з підтримуючим ціликом забезпечити стійкість оточуючих порід, розширити область застосування камерних систем та поліпшити показники видобування корисних копалин із блока. Підвищення показників видобутку руди також може бути здійснено за рахунок того, що відкритий очисний простір заповнюють твердіючою закладкою, яка забезпечує підтримання налягаючих порід на період відпрацювання підтримуючих ціликів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Спосіб розробки родовищ корисних копалин включає виймання запасів блоками з поділенням їх на підповерхи, а в межах підповерху на камери, міжкамерні цілики, проведення підготовчонарізних виробок та свердловину відбійку з вибуходоставкою в суміжних камерах, який відрізняється тим, що бурові виробки у межах камерних запасів просувають за простяганням під кутом, який забезпечує вибуходоставку, а на доставочному горизонті формують воронки випуску та утворюють в камері вертикальну відрізну та компенсаційну щілину, при цьому по осі камери формують Y-подібний просторовий цілик з кутами похилу відносно горизонталі, що забезпечує вибуходоставку відбитої руди та підтримання оголень порід в камері, після чого виконують обвалення запасів камер з вибуходоставкою у їх межах та у межах Y-подібного просторового цілика, при цьому рудну масу перепускають на основний горизонт, обвалюють у дві стадії Y-подібний цілик, відпрацьовуючи спочатку його вертикальну підпірну частину, а потім його похилі складові, після цього відпрацьовують міжкамерний цілик з боку раніше відпрацьованого блока. 2 UA 72597 U 3 UA 72597 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
