Картоплесаджалка для садіння картоплі різних розмірів

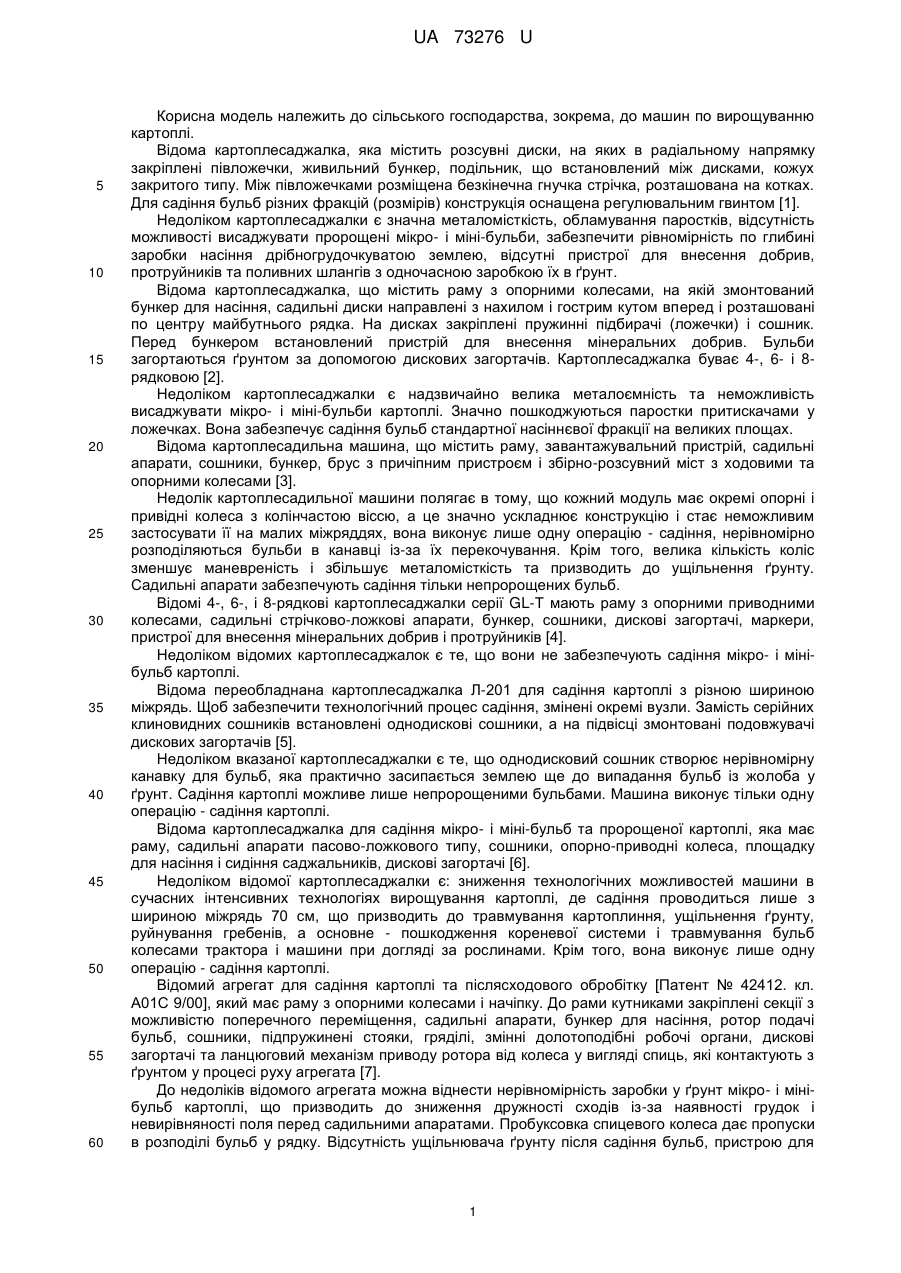

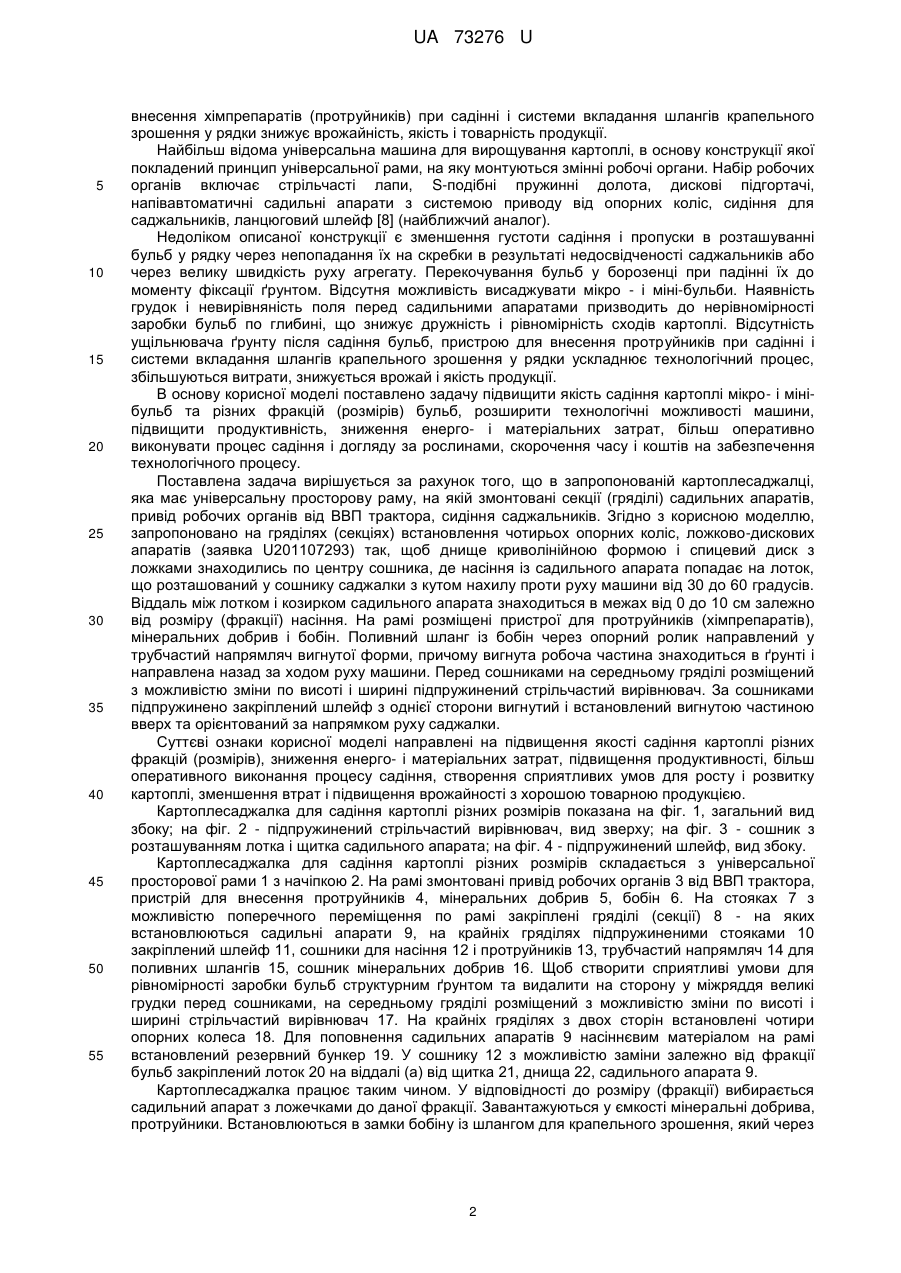

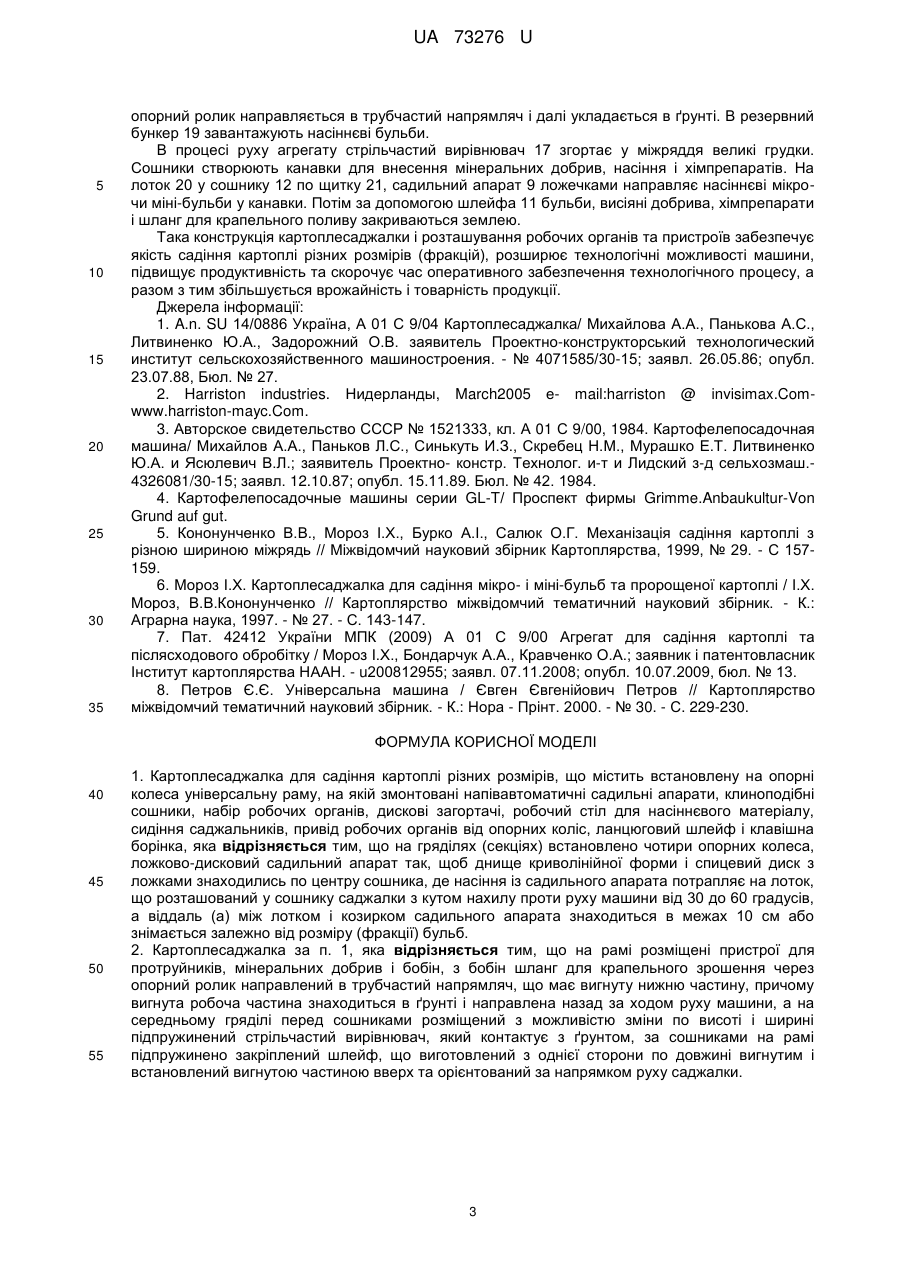

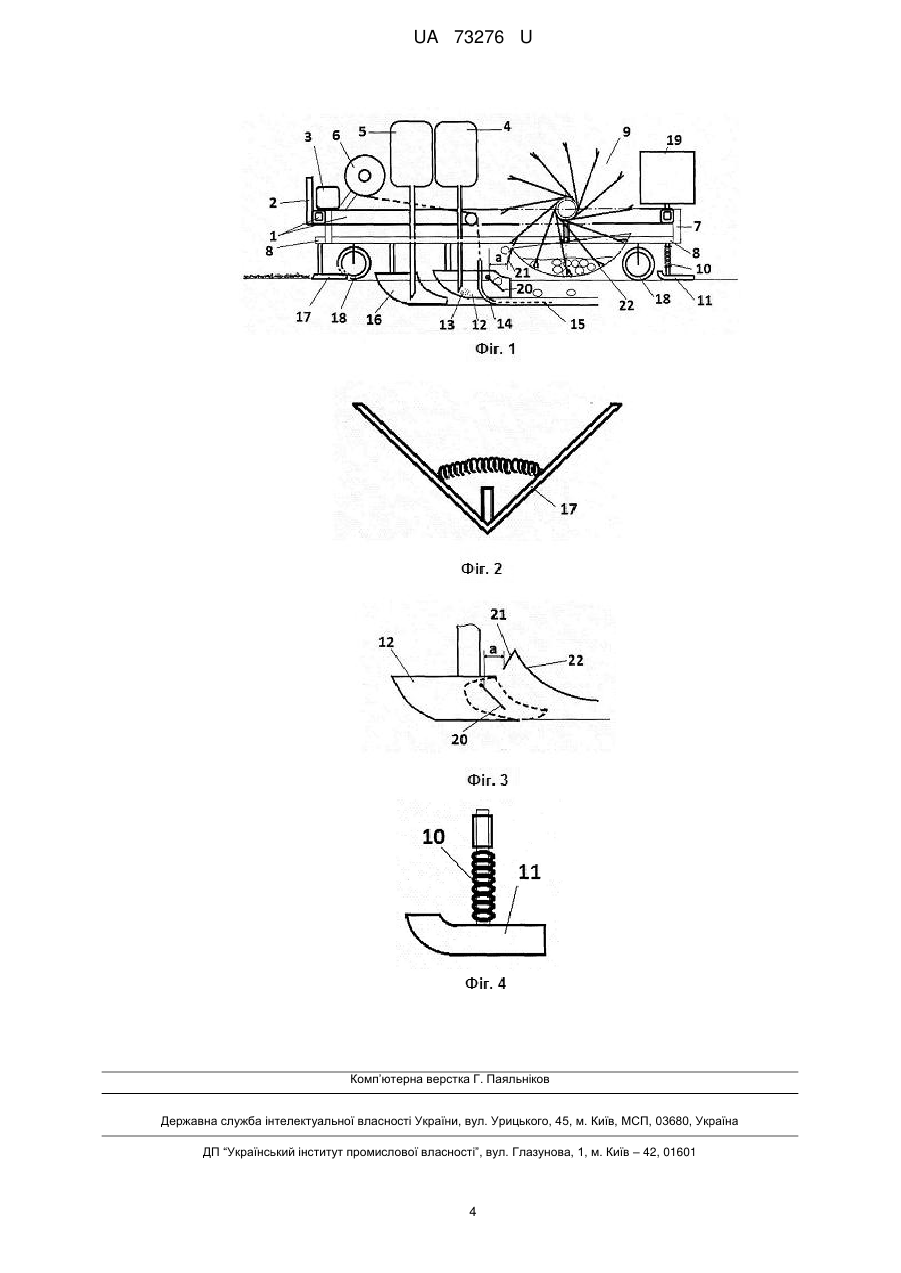

Реферат: Картоплесаджалка для садіння картоплі різних розмірів містить встановлену на опорні колеса універсальну раму, напівавтоматичні садильні апарати, клиноподібні сошники, набір робочих органів, дискові загортачі, робочий стіл для насіннєвого матеріалу, сидіння саджальників, привід робочих органів від опорних коліс, ланцюговий шлейф і клавішну борінку. На рамі встановлено чотири опорних колеса. Ложково-дисковий садильний апарат закріплений на граділях (секціях). UA 73276 U (54) КАРТОПЛЕСАДЖАЛКА ДЛЯ САДІННЯ КАРТОПЛІ РІЗНИХ РОЗМІРІВ UA 73276 U UA 73276 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема, до машин по вирощуванню картоплі. Відома картоплесаджалка, яка містить розсувні диски, на яких в радіальному напрямку закріплені півложечки, живильний бункер, подільник, що встановлений між дисками, кожух закритого типу. Між півложечками розміщена безкінечна гнучка стрічка, розташована на котках. Для садіння бульб різних фракцій (розмірів) конструкція оснащена регулювальним гвинтом [1]. Недоліком картоплесаджалки є значна металомісткість, обламування паростків, відсутність можливості висаджувати пророщені мікро- і міні-бульби, забезпечити рівномірність по глибині заробки насіння дрібногрудочкуватою землею, відсутні пристрої для внесення добрив, протруйників та поливних шлангів з одночасною заробкою їх в ґрунт. Відома картоплесаджалка, що містить раму з опорними колесами, на якій змонтований бункер для насіння, садильні диски направлені з нахилом і гострим кутом вперед і розташовані по центру майбутнього рядка. На дисках закріплені пружинні підбирачі (ложечки) і сошник. Перед бункером встановлений пристрій для внесення мінеральних добрив. Бульби загортаються ґрунтом за допомогою дискових загортачів. Картоплесаджалка буває 4-, 6- і 8рядковою [2]. Недоліком картоплесаджалки є надзвичайно велика металоємність та неможливість висаджувати мікро- і міні-бульби картоплі. Значно пошкоджуються паростки притискачами у ложечках. Вона забезпечує садіння бульб стандартної насіннєвої фракції на великих площах. Відома картоплесадильна машина, що містить раму, завантажувальний пристрій, садильні апарати, сошники, бункер, брус з причіпним пристроєм і збірно-розсувний міст з ходовими та опорними колесами [3]. Недолік картоплесадильної машини полягає в тому, що кожний модуль має окремі опорні і привідні колеса з колінчастою віссю, а це значно ускладнює конструкцію і стає неможливим застосувати її на малих міжряддях, вона виконує лише одну операцію - садіння, нерівномірно розподіляються бульби в канавці із-за їх перекочування. Крім того, велика кількість коліс зменшує маневреність і збільшує металомісткість та призводить до ущільнення ґрунту. Садильні апарати забезпечують садіння тільки непророщених бульб. Відомі 4-, 6-, і 8-рядкові картоплесаджалки серії GL-Т мають раму з опорними приводними колесами, садильні стрічково-ложкові апарати, бункер, сошники, дискові загортачі, маркери, пристрої для внесення мінеральних добрив і протруйників [4]. Недоліком відомих картоплесаджалок є те, що вони не забезпечують садіння мікро- і мінібульб картоплі. Відома переобладнана картоплесаджалка Л-201 для садіння картоплі з різною шириною міжрядь. Щоб забезпечити технологічний процес садіння, змінені окремі вузли. Замість серійних клиновидних сошників встановлені однодискові сошники, а на підвісці змонтовані подовжувачі дискових загортачів [5]. Недоліком вказаної картоплесаджалки є те, що однодисковий сошник створює нерівномірну канавку для бульб, яка практично засипається землею ще до випадання бульб із жолоба у ґрунт. Садіння картоплі можливе лише непророщеними бульбами. Машина виконує тільки одну операцію - садіння картоплі. Відома картоплесаджалка для садіння мікро- і міні-бульб та пророщеної картоплі, яка має раму, садильні апарати пасово-ложкового типу, сошники, опорно-приводні колеса, площадку для насіння і сидіння саджальників, дискові загортачі [6]. Недоліком відомої картоплесаджалки є: зниження технологічних можливостей машини в сучасних інтенсивних технологіях вирощування картоплі, де садіння проводиться лише з шириною міжрядь 70 см, що призводить до травмування картоплиння, ущільнення ґрунту, руйнування гребенів, а основне - пошкодження кореневої системи і травмування бульб колесами трактора і машини при догляді за рослинами. Крім того, вона виконує лише одну операцію - садіння картоплі. Відомий агрегат для садіння картоплі та післясходового обробітку [Патент № 42412. кл. А01С 9/00], який має раму з опорними колесами і начіпку. До рами кутниками закріплені секції з можливістю поперечного переміщення, садильні апарати, бункер для насіння, ротор подачі бульб, сошники, підпружинені стояки, гряділі, змінні долотоподібні робочі органи, дискові загортачі та ланцюговий механізм приводу ротора від колеса у вигляді спиць, які контактують з ґрунтом у процесі руху агрегата [7]. До недоліків відомого агрегата можна віднести нерівномірність заробки у ґрунт мікро- і мінібульб картоплі, що призводить до зниження дружності сходів із-за наявності грудок і невирівняності поля перед садильними апаратами. Пробуксовка спицевого колеса дає пропуски в розподілі бульб у рядку. Відсутність ущільнювача ґрунту після садіння бульб, пристрою для 1 UA 73276 U 5 10 15 20 25 30 35 40 45 50 55 внесення хімпрепаратів (протруйників) при садінні і системи вкладання шлангів крапельного зрошення у рядки знижує врожайність, якість і товарність продукції. Найбільш відома універсальна машина для вирощування картоплі, в основу конструкції якої покладений принцип універсальної рами, на яку монтуються змінні робочі органи. Набір робочих органів включає стрільчасті лапи, S-подібні пружинні долота, дискові підгортачі, напівавтоматичні садильні апарати з системою приводу від опорних коліс, сидіння для саджальників, ланцюговий шлейф [8] (найближчий аналог). Недоліком описаної конструкції є зменшення густоти садіння і пропуски в розташуванні бульб у рядку через непопадання їх на скребки в результаті недосвідченості саджальників або через велику швидкість руху агрегату. Перекочування бульб у борозенці при падінні їх до моменту фіксації ґрунтом. Відсутня можливість висаджувати мікро - і міні-бульби. Наявність грудок і невирівняність поля перед садильними апаратами призводить до нерівномірності заробки бульб по глибині, що знижує дружність і рівномірність сходів картоплі. Відсутність ущільнювача ґрунту після садіння бульб, пристрою для внесення протруйників при садінні і системи вкладання шлангів крапельного зрошення у рядки ускладнює технологічний процес, збільшуються витрати, знижується врожай і якість продукції. В основу корисної моделі поставлено задачу підвищити якість садіння картоплі мікро- і мінібульб та різних фракцій (розмірів) бульб, розширити технологічні можливості машини, підвищити продуктивність, зниження енерго- і матеріальних затрат, більш оперативно виконувати процес садіння і догляду за рослинами, скорочення часу і коштів на забезпечення технологічного процесу. Поставлена задача вирішується за рахунок того, що в запропонованій картоплесаджалці, яка має універсальну просторову раму, на якій змонтовані секції (гряділі) садильних апаратів, привід робочих органів від ВВП трактора, сидіння саджальників. Згідно з корисною моделлю, запропоновано на гряділях (секціях) встановлення чотирьох опорних коліс, ложково-дискових апаратів (заявка U201107293) так, щоб днище криволінійною формою і спицевий диск з ложками знаходились по центру сошника, де насіння із садильного апарата попадає на лоток, що розташований у сошнику саджалки з кутом нахилу проти руху машини від 30 до 60 градусів. Віддаль між лотком і козирком садильного апарата знаходиться в межах від 0 до 10 см залежно від розміру (фракції) насіння. На рамі розміщені пристрої для протруйників (хімпрепаратів), мінеральних добрив і бобін. Поливний шланг із бобін через опорний ролик направлений у трубчастий напрямляч вигнутої форми, причому вигнута робоча частина знаходиться в ґрунті і направлена назад за ходом руху машини. Перед сошниками на середньому гряділі розміщений з можливістю зміни по висоті і ширині підпружинений стрільчастий вирівнювач. За сошниками підпружинено закріплений шлейф з однієї сторони вигнутий і встановлений вигнутою частиною вверх та орієнтований за напрямком руху саджалки. Суттєві ознаки корисної моделі направлені на підвищення якості садіння картоплі різних фракцій (розмірів), зниження енерго- і матеріальних затрат, підвищення продуктивності, більш оперативного виконання процесу садіння, створення сприятливих умов для росту і розвитку картоплі, зменшення втрат і підвищення врожайності з хорошою товарною продукцією. Картоплесаджалка для садіння картоплі різних розмірів показана на фіг. 1, загальний вид збоку; на фіг. 2 - підпружинений стрільчастий вирівнювач, вид зверху; на фіг. 3 - сошник з розташуванням лотка і щитка садильного апарата; на фіг. 4 - підпружинений шлейф, вид збоку. Картоплесаджалка для садіння картоплі різних розмірів складається з універсальної просторової рами 1 з начіпкою 2. На рамі змонтовані привід робочих органів 3 від ВВП трактора, пристрій для внесення протруйників 4, мінеральних добрив 5, бобін 6. На стояках 7 з можливістю поперечного переміщення по рамі закріплені гряділі (секції) 8 - на яких встановлюються садильні апарати 9, на крайніх гряділях підпружиненими стояками 10 закріплений шлейф 11, сошники для насіння 12 і протруйників 13, трубчастий напрямляч 14 для поливних шлангів 15, сошник мінеральних добрив 16. Щоб створити сприятливі умови для рівномірності заробки бульб структурним ґрунтом та видалити на сторону у міжряддя великі грудки перед сошниками, на середньому гряділі розміщений з можливістю зміни по висоті і ширині стрільчастий вирівнювач 17. На крайніх гряділях з двох сторін встановлені чотири опорних колеса 18. Для поповнення садильних апаратів 9 насіннєвим матеріалом на рамі встановлений резервний бункер 19. У сошнику 12 з можливістю заміни залежно від фракції бульб закріплений лоток 20 на віддалі (а) від щитка 21, днища 22, садильного апарата 9. Картоплесаджалка працює таким чином. У відповідності до розміру (фракції) вибирається садильний апарат з ложечками до даної фракції. Завантажуються у ємкості мінеральні добрива, протруйники. Встановлюються в замки бобіну із шлангом для крапельного зрошення, який через 2 UA 73276 U 5 10 15 20 25 30 35 опорний ролик направляється в трубчастий напрямляч і далі укладається в ґрунті. В резервний бункер 19 завантажують насіннєві бульби. В процесі руху агрегату стрільчастий вирівнювач 17 згортає у міжряддя великі грудки. Сошники створюють канавки для внесення мінеральних добрив, насіння і хімпрепаратів. На лоток 20 у сошнику 12 по щитку 21, садильний апарат 9 ложечками направляє насіннєві мікрочи міні-бульби у канавки. Потім за допомогою шлейфа 11 бульби, висіяні добрива, хімпрепарати і шланг для крапельного поливу закриваються землею. Така конструкція картоплесаджалки і розташування робочих органів та пристроїв забезпечує якість садіння картоплі різних розмірів (фракцій), розширює технологічні можливості машини, підвищує продуктивність та скорочує час оперативного забезпечення технологічного процесу, а разом з тим збільшується врожайність і товарність продукції. Джерела інформації: 1. A.n. SU 14/0886 Україна, А 01 С 9/04 Картоплесаджалка/ Михайлова А.А., Панькова А.С., Литвиненко Ю.А., Задорожний О.В. заявитель Проектно-конструкторський технологический институт сельскохозяйственного машиностроения. - № 4071585/30-15; заявл. 26.05.86; опубл. 23.07.88, Бюл. № 27. 2. Harriston industries. Нидерланды, March2005 е- mail:harriston @ invisimax.Comwww.harriston-mayc.Com. 3. Авторское свидетельство СССР № 1521333, кл. А 01 С 9/00, 1984. Картофелепосадочная машина/ Михайлов А.А., Паньков Л.С., Синькуть И.З., Скребец Н.М., Мурашко Е.Т. Литвиненко Ю.А. и Ясюлевич В.Л.; заявитель Проектно- констр. Технолог. и-т и Лидский з-д сельхозмаш.4326081/30-15; заявл. 12.10.87; опубл. 15.11.89. Бюл. № 42. 1984. 4. Картофелепосадочные машины серии GL-T/ Проспект фирмы Grimme.Anbaukultur-Von Grund auf gut. 5. Кононунченко В.В., Мороз І.Х., Бурко А.І., Салюк О.Г. Механізація садіння картоплі з різною шириною міжрядь // Міжвідомчий науковий збірник Картоплярства, 1999, № 29. - С 157159. 6. Мороз І.Х. Картоплесаджалка для садіння мікро- і міні-бульб та пророщеної картоплі / І.Х. Мороз, В.В.Кононунченко // Картоплярство міжвідомчий тематичний науковий збірник. - К.: Аграрна наука, 1997. - № 27. - С. 143-147. 7. Пат. 42412 України МПК (2009) А 01 С 9/00 Агрегат для садіння картоплі та післясходового обробітку / Мороз І.Х., Бондарчук А.А., Кравченко О.А.; заявник і патентовласник Інститут картоплярства НААН. - u200812955; заявл. 07.11.2008; опубл. 10.07.2009, бюл. № 13. 8. Петров Є.Є. Універсальна машина / Євген Євгенійович Петров // Картоплярство міжвідомчий тематичний науковий збірник. - К.: Нора - Прінт. 2000. - № 30. - С. 229-230. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Картоплесаджалка для садіння картоплі різних розмірів, що містить встановлену на опорні колеса універсальну раму, на якій змонтовані напівавтоматичні садильні апарати, клиноподібні сошники, набір робочих органів, дискові загортачі, робочий стіл для насіннєвого матеріалу, сидіння саджальників, привід робочих органів від опорних коліс, ланцюговий шлейф і клавішна борінка, яка відрізняється тим, що на гряділях (секціях) встановлено чотири опорних колеса, ложково-дисковий садильний апарат так, щоб днище криволінійної форми і спицевий диск з ложками знаходились по центру сошника, де насіння із садильного апарата потрапляє на лоток, що розташований у сошнику саджалки з кутом нахилу проти руху машини від 30 до 60 градусів, а віддаль(а) між лотком і козирком садильного апарата знаходиться в межах 10 см або знімається залежно від розміру (фракції) бульб. 2. Картоплесаджалка за п. 1, яка відрізняється тим, що на рамі розміщені пристрої для протруйників, мінеральних добрив і бобін, з бобін шланг для крапельного зрошення через опорний ролик направлений в трубчастий напрямляч, що має вигнуту нижню частину, причому вигнута робоча частина знаходиться в ґрунті і направлена назад за ходом руху машини, а на середньому гряділі перед сошниками розміщений з можливістю зміни по висоті і ширині підпружинений стрільчастий вирівнювач, який контактує з ґрунтом, за сошниками на рамі підпружинено закріплений шлейф, що виготовлений з однієї сторони по довжині вигнутим і встановлений вигнутою частиною вверх та орієнтований за напрямком руху саджалки. 3 UA 73276 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
