Шкільний ортопедичний ранець

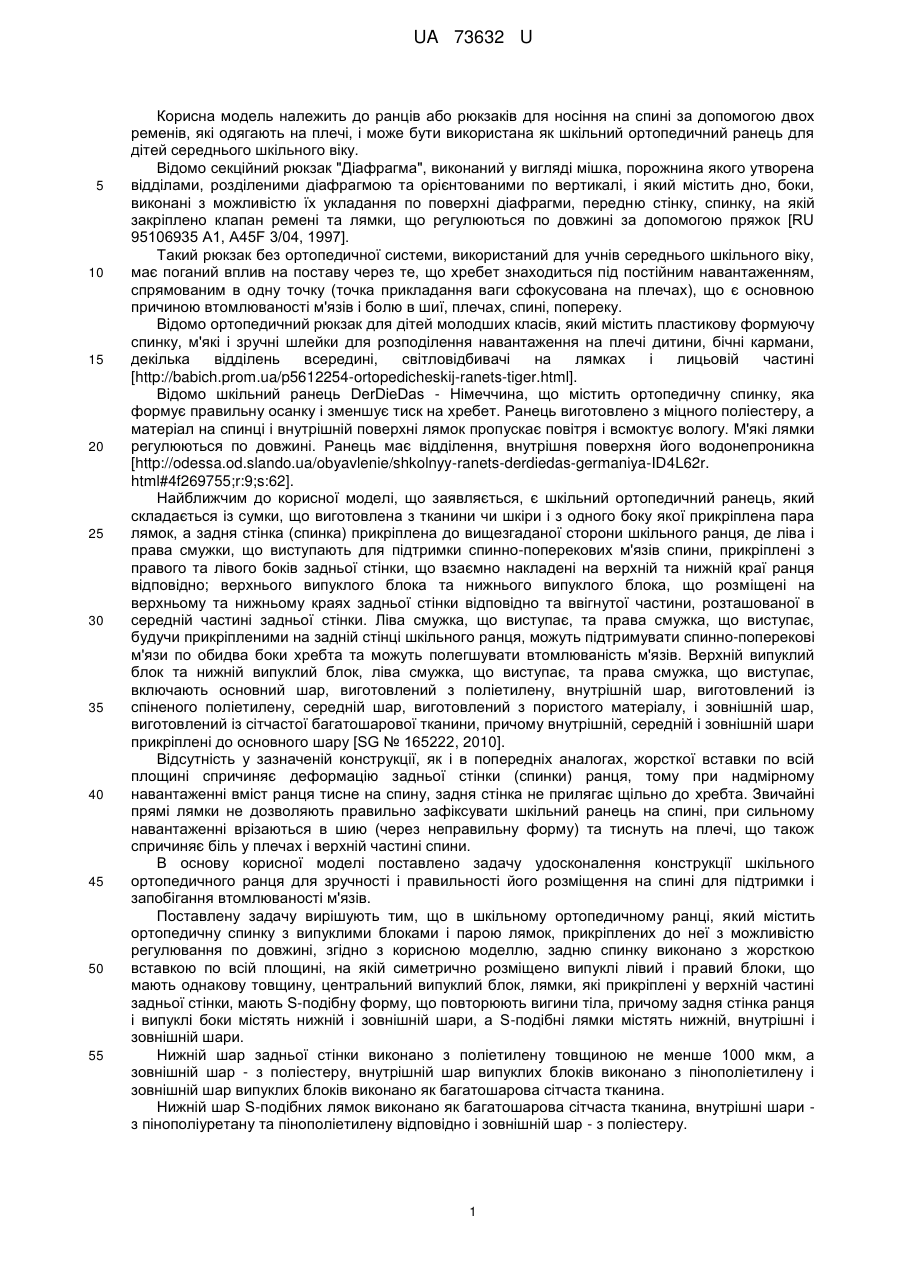

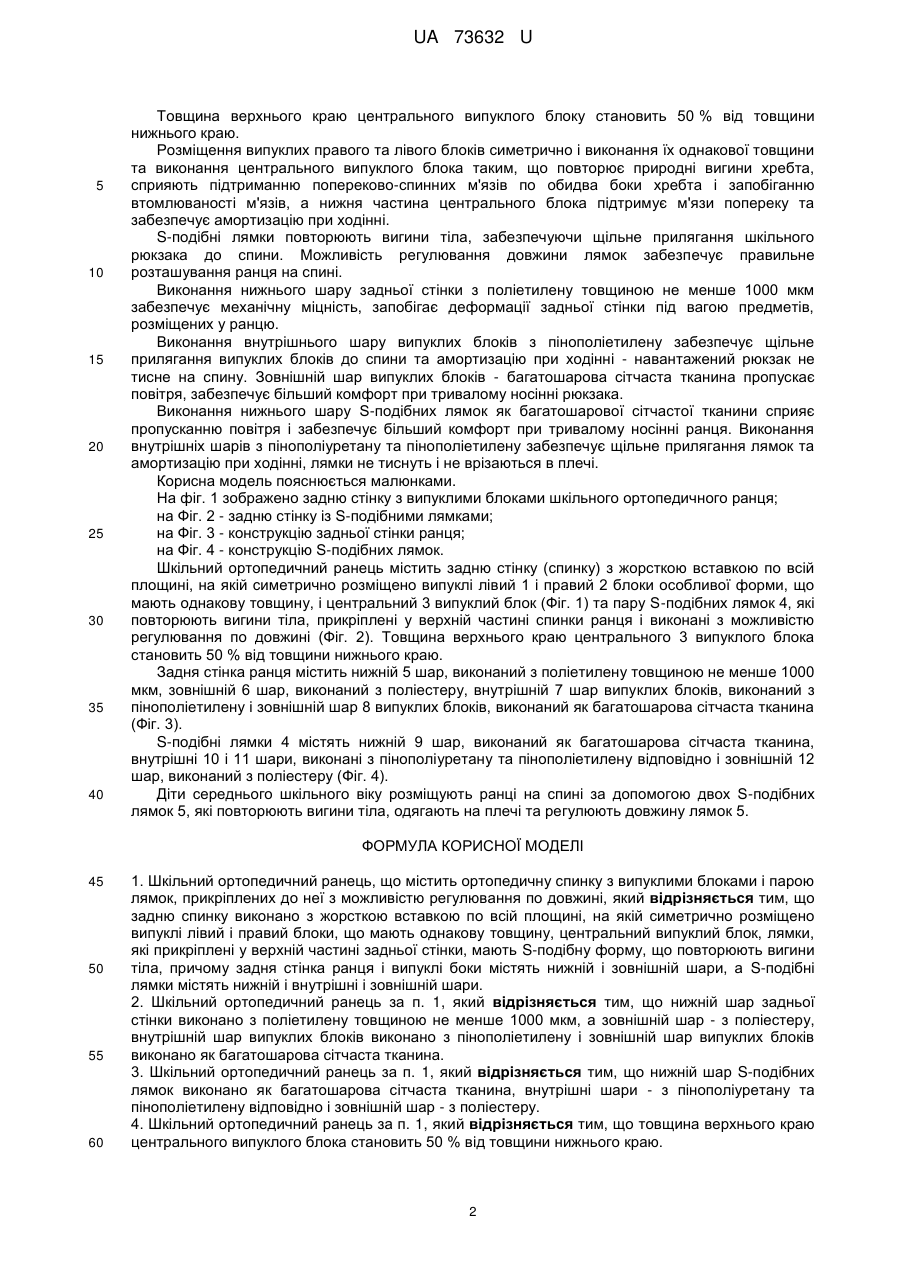

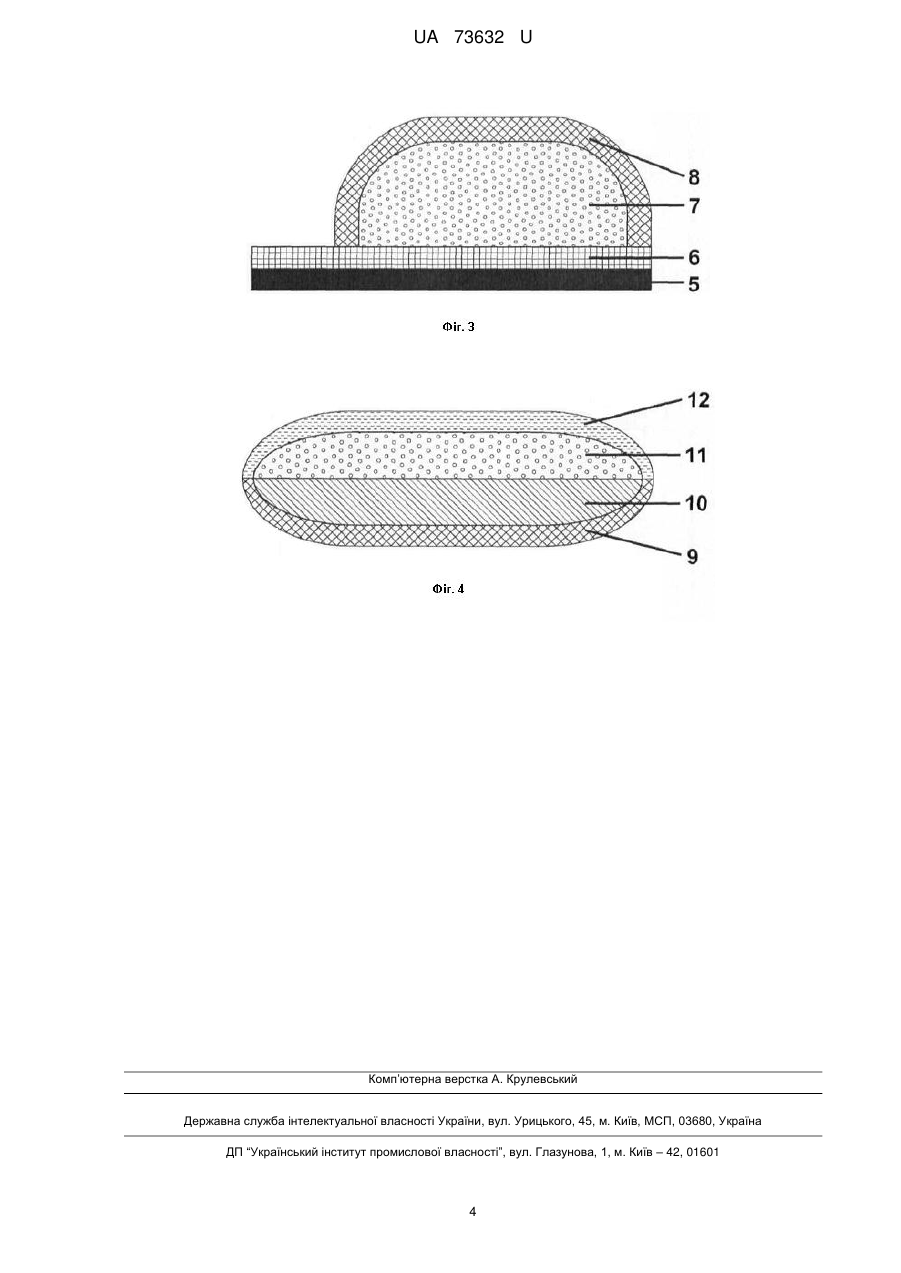

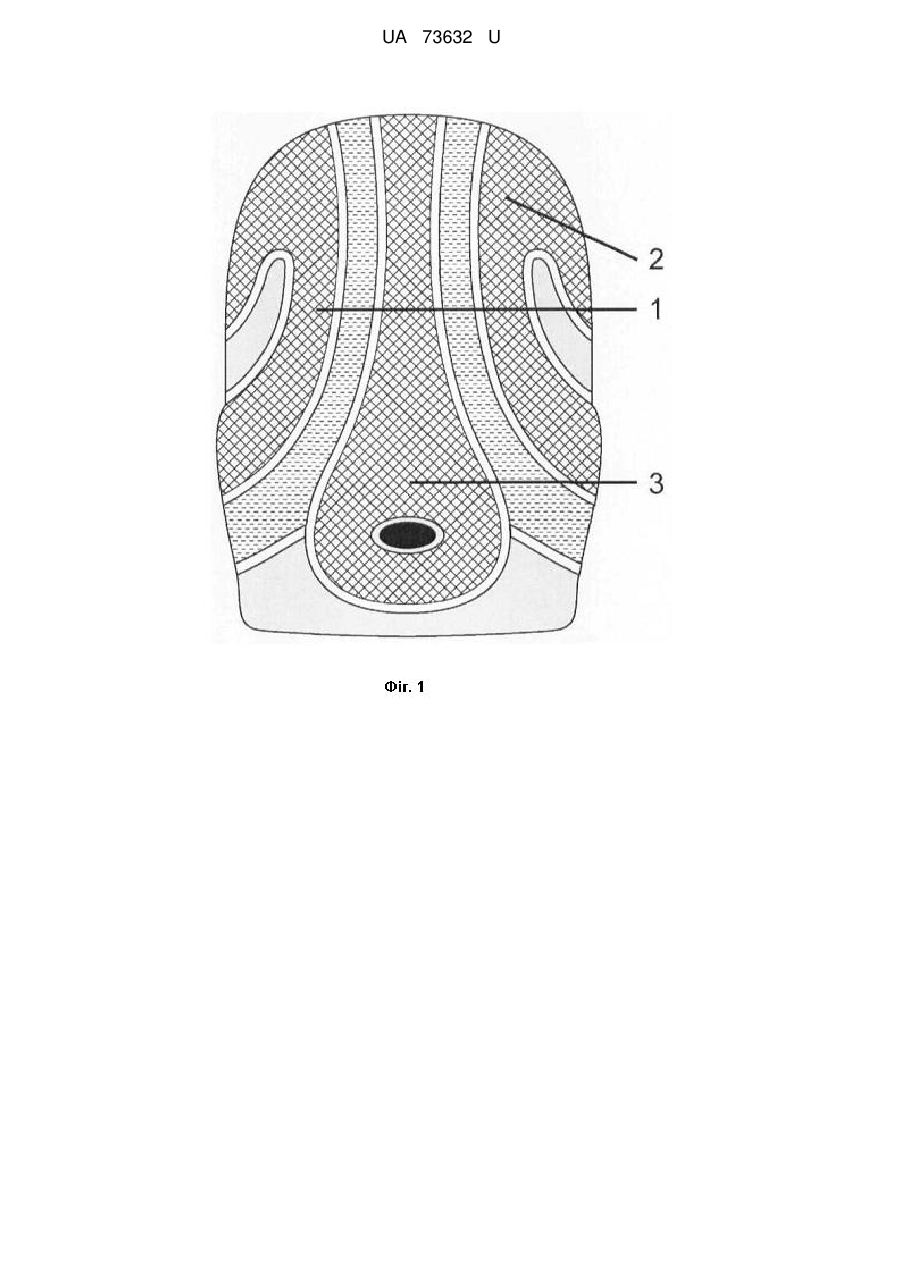

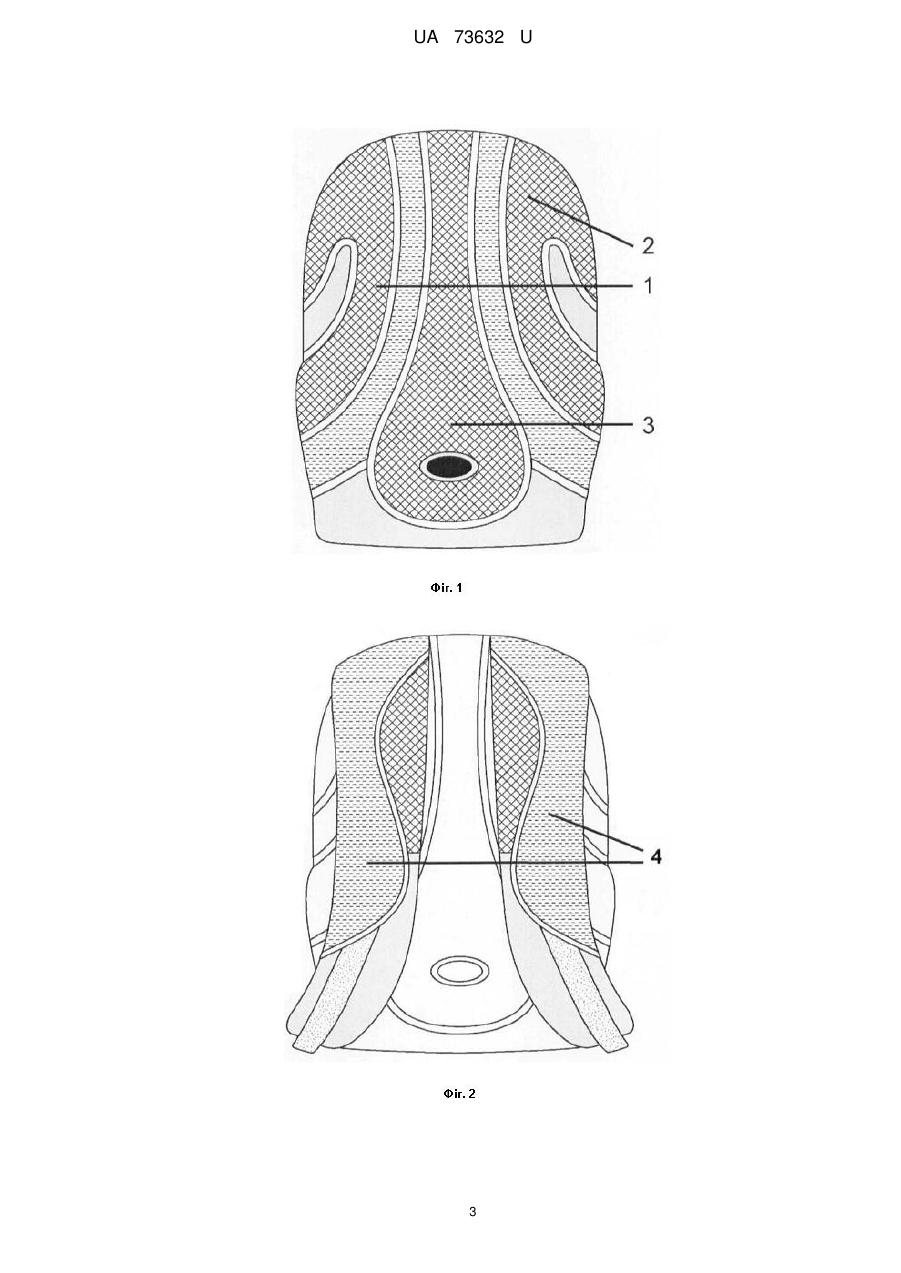

Реферат: UA 73632 U UA 73632 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ранців або рюкзаків для носіння на спині за допомогою двох ременів, які одягають на плечі, і може бути використана як шкільний ортопедичний ранець для дітей середнього шкільного віку. Відомо секційний рюкзак "Діафрагма", виконаний у вигляді мішка, порожнина якого утворена відділами, розділеними діафрагмою та орієнтованими по вертикалі, і який містить дно, боки, виконані з можливістю їх укладання по поверхні діафрагми, передню стінку, спинку, на якій закріплено клапан ремені та лямки, що регулюються по довжині за допомогою пряжок [RU 95106935 А1, A45F 3/04, 1997]. Такий рюкзак без ортопедичної системи, використаний для учнів середнього шкільного віку, має поганий вплив на поставу через те, що хребет знаходиться під постійним навантаженням, спрямованим в одну точку (точка прикладання ваги сфокусована на плечах), що є основною причиною втомлюваності м'язів і болю в шиї, плечах, спині, попереку. Відомо ортопедичний рюкзак для дітей молодших класів, який містить пластикову формуючу спинку, м'які і зручні шлейки для розподілення навантаження на плечі дитини, бічні кармани, декілька відділень всередині, світловідбивачі на лямках і лицьовій частині [http://babich.prom.ua/p5612254-ortopedicheskij-ranets-tiger.html]. Відомо шкільний ранець DerDieDas - Німеччина, що містить ортопедичну спинку, яка формує правильну осанку і зменшує тиск на хребет. Ранець виготовлено з міцного поліестеру, а матеріал на спинці і внутрішній поверхні лямок пропускає повітря і всмоктує вологу. М'які лямки регулюються по довжині. Ранець має відділення, внутрішня поверхня його водонепроникна [http://odessa.od.slando.ua/obyavlenie/shkolnyy-ranets-derdiedas-germaniya-ID4L62r. html#4f269755;r:9;s:62]. Найближчим до корисної моделі, що заявляється, є шкільний ортопедичний ранець, який складається із сумки, що виготовлена з тканини чи шкіри і з одного боку якої прикріплена пара лямок, а задня стінка (спинка) прикріплена до вищезгаданої сторони шкільного ранця, де ліва і права смужки, що виступають для підтримки спинно-поперекових м'язів спини, прикріплені з правого та лівого боків задньої стінки, що взаємно накладені на верхній та нижній краї ранця відповідно; верхнього випуклого блока та нижнього випуклого блока, що розміщені на верхньому та нижньому краях задньої стінки відповідно та ввігнутої частини, розташованої в середній частині задньої стінки. Ліва смужка, що виступає, та права смужка, що виступає, будучи прикріпленими на задній стінці шкільного ранця, можуть підтримувати спинно-поперекові м'язи по обидва боки хребта та можуть полегшувати втомлюваність м'язів. Верхній випуклий блок та нижній випуклий блок, ліва смужка, що виступає, та права смужка, що виступає, включають основний шар, виготовлений з поліетилену, внутрішній шар, виготовлений із спіненого поліетилену, середній шар, виготовлений з пористого матеріалу, і зовнішній шар, виготовлений із сітчастої багатошарової тканини, причому внутрішній, середній і зовнішній шари прикріплені до основного шару [SG № 165222, 2010]. Відсутність у зазначеній конструкції, як і в попередніх аналогах, жорсткої вставки по всій площині спричиняє деформацію задньої стінки (спинки) ранця, тому при надмірному навантаженні вміст ранця тисне на спину, задня стінка не прилягає щільно до хребта. Звичайні прямі лямки не дозволяють правильно зафіксувати шкільний ранець на спині, при сильному навантаженні врізаються в шию (через неправильну форму) та тиснуть на плечі, що також спричиняє біль у плечах і верхній частині спини. В основу корисної моделі поставлено задачу удосконалення конструкції шкільного ортопедичного ранця для зручності і правильності його розміщення на спині для підтримки і запобігання втомлюваності м'язів. Поставлену задачу вирішують тим, що в шкільному ортопедичному ранці, який містить ортопедичну спинку з випуклими блоками і парою лямок, прикріплених до неї з можливістю регулювання по довжині, згідно з корисною моделлю, задню спинку виконано з жорсткою вставкою по всій площині, на якій симетрично розміщено випуклі лівий і правий блоки, що мають однакову товщину, центральний випуклий блок, лямки, які прикріплені у верхній частині задньої стінки, мають S-подібну форму, що повторюють вигини тіла, причому задня стінка ранця і випуклі боки містять нижній і зовнішній шари, а S-подібні лямки містять нижній, внутрішні і зовнішній шари. Нижній шар задньої стінки виконано з поліетилену товщиною не менше 1000 мкм, а зовнішній шар - з поліестеру, внутрішній шар випуклих блоків виконано з пінополіетилену і зовнішній шар випуклих блоків виконано як багатошарова сітчаста тканина. Нижній шар S-подібних лямок виконано як багатошарова сітчаста тканина, внутрішні шари з пінополіуретану та пінополіетилену відповідно і зовнішній шар - з поліестеру. 1 UA 73632 U 5 10 15 20 25 30 35 40 Товщина верхнього краю центрального випуклого блоку становить 50 % від товщини нижнього краю. Розміщення випуклих правого та лівого блоків симетрично і виконання їх однакової товщини та виконання центрального випуклого блока таким, що повторює природні вигини хребта, сприяють підтриманню попереково-спинних м'язів по обидва боки хребта і запобіганню втомлюваності м'язів, а нижня частина центрального блока підтримує м'язи попереку та забезпечує амортизацію при ходінні. S-подібні лямки повторюють вигини тіла, забезпечуючи щільне прилягання шкільного рюкзака до спини. Можливість регулювання довжини лямок забезпечує правильне розташування ранця на спині. Виконання нижнього шару задньої стінки з поліетилену товщиною не менше 1000 мкм забезпечує механічну міцність, запобігає деформації задньої стінки під вагою предметів, розміщених у ранцю. Виконання внутрішнього шару випуклих блоків з пінополіетилену забезпечує щільне прилягання випуклих блоків до спини та амортизацію при ходінні - навантажений рюкзак не тисне на спину. Зовнішній шар випуклих блоків - багатошарова сітчаста тканина пропускає повітря, забезпечує більший комфорт при тривалому носінні рюкзака. Виконання нижнього шару S-подібних лямок як багатошарової сітчастої тканини сприяє пропусканню повітря і забезпечує більший комфорт при тривалому носінні ранця. Виконання внутрішніх шарів з пінополіуретану та пінополіетилену забезпечує щільне прилягання лямок та амортизацію при ходінні, лямки не тиснуть і не врізаються в плечі. Корисна модель пояснюється малюнками. На фіг. 1 зображено задню стінку з випуклими блоками шкільного ортопедичного ранця; на Фіг. 2 - задню стінку із S-подібними лямками; на Фіг. 3 - конструкцію задньої стінки ранця; на Фіг. 4 - конструкцію S-подібних лямок. Шкільний ортопедичний ранець містить задню стінку (спинку) з жорсткою вставкою по всій площині, на якій симетрично розміщено випуклі лівий 1 і правий 2 блоки особливої форми, що мають однакову товщину, і центральний 3 випуклий блок (Фіг. 1) та пару S-подібних лямок 4, які повторюють вигини тіла, прикріплені у верхній частині спинки ранця і виконані з можливістю регулювання по довжині (Фіг. 2). Товщина верхнього краю центрального 3 випуклого блока становить 50 % від товщини нижнього краю. Задня стінка ранця містить нижній 5 шар, виконаний з поліетилену товщиною не менше 1000 мкм, зовнішній 6 шар, виконаний з поліестеру, внутрішній 7 шар випуклих блоків, виконаний з пінополіетилену і зовнішній шар 8 випуклих блоків, виконаний як багатошарова сітчаста тканина (Фіг. 3). S-подібні лямки 4 містять нижній 9 шар, виконаний як багатошарова сітчаста тканина, внутрішні 10 і 11 шари, виконані з пінополіуретану та пінополіетилену відповідно і зовнішній 12 шар, виконаний з поліестеру (Фіг. 4). Діти середнього шкільного віку розміщують ранці на спині за допомогою двох S-подібних лямок 5, які повторюють вигини тіла, одягають на плечі та регулюють довжину лямок 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Шкільний ортопедичний ранець, що містить ортопедичну спинку з випуклими блоками і парою лямок, прикріплених до неї з можливістю регулювання по довжині, який відрізняється тим, що задню спинку виконано з жорсткою вставкою по всій площині, на якій симетрично розміщено випуклі лівий і правий блоки, що мають однакову товщину, центральний випуклий блок, лямки, які прикріплені у верхній частині задньої стінки, мають S-подібну форму, що повторюють вигини тіла, причому задня стінка ранця і випуклі боки містять нижній і зовнішній шари, а S-подібні лямки містять нижній і внутрішні і зовнішній шари. 2. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, що нижній шар задньої стінки виконано з поліетилену товщиною не менше 1000 мкм, а зовнішній шар - з поліестеру, внутрішній шар випуклих блоків виконано з пінополіетилену і зовнішній шар випуклих блоків виконано як багатошарова сітчаста тканина. 3. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, що нижній шар S-подібних лямок виконано як багатошарова сітчаста тканина, внутрішні шари - з пінополіуретану та пінополіетилену відповідно і зовнішній шар - з поліестеру. 4. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, що товщина верхнього краю центрального випуклого блока становить 50 % від товщини нижнього краю. 2 UA 73632 U 3 UA 73632 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
