Шкільний ортопедичний ранець

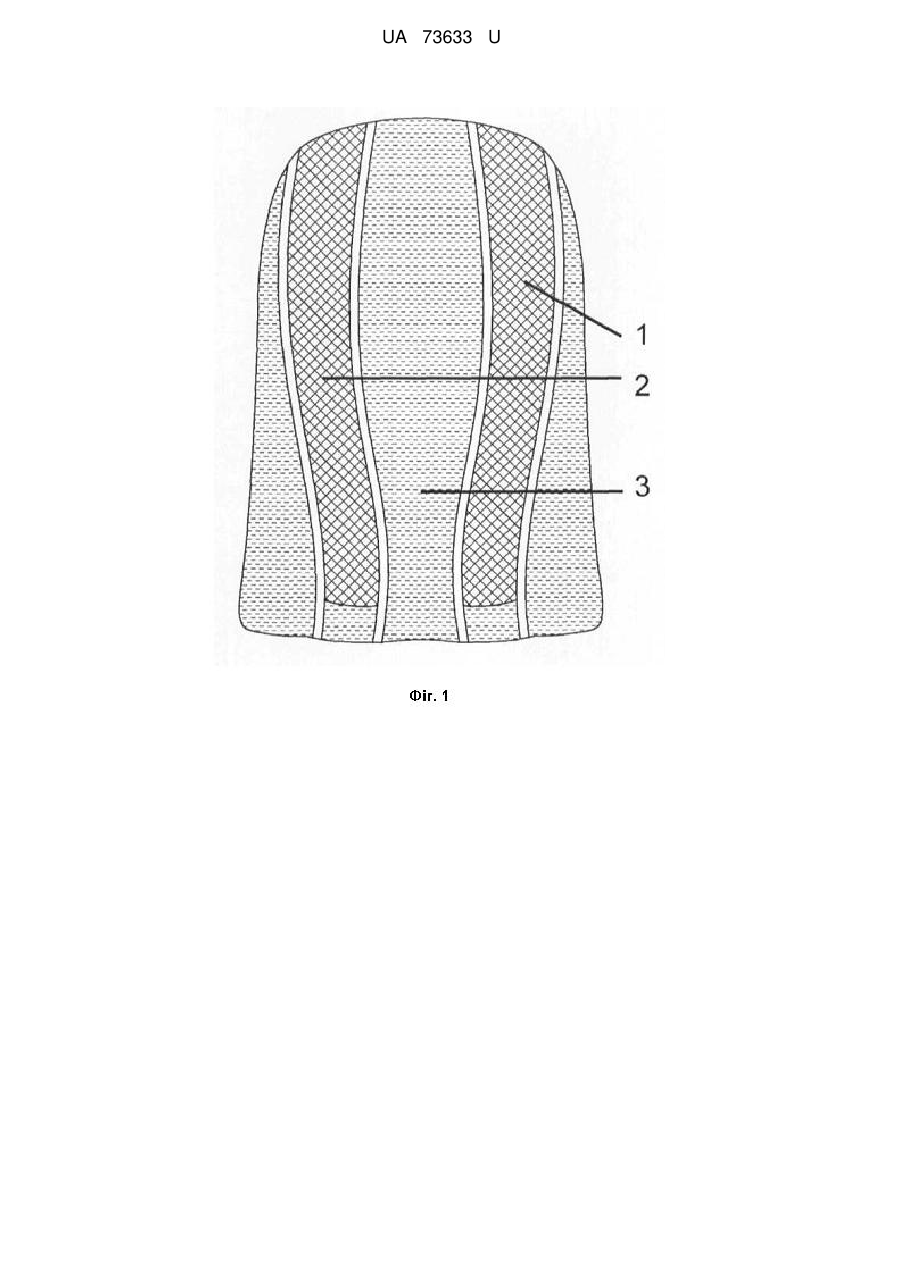

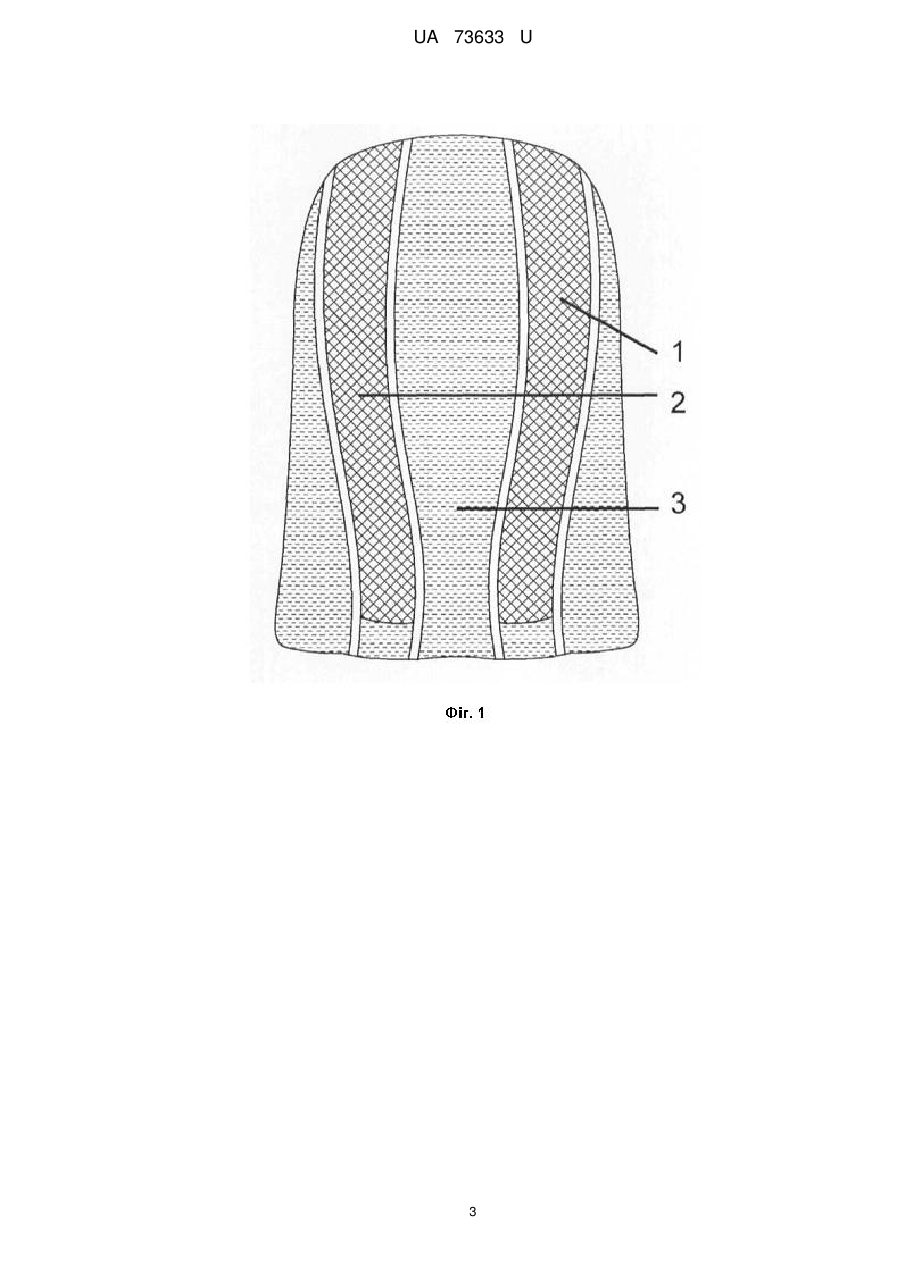

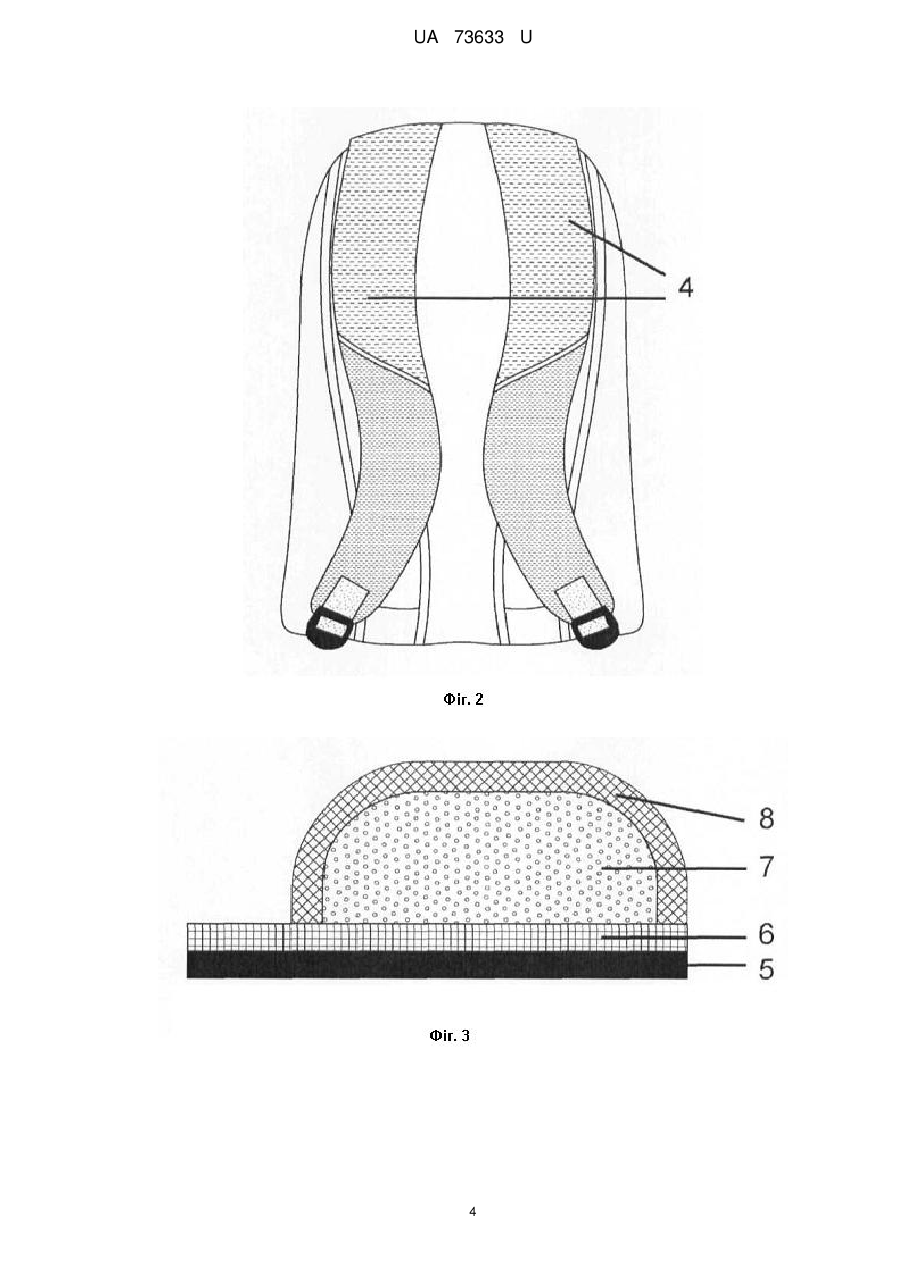

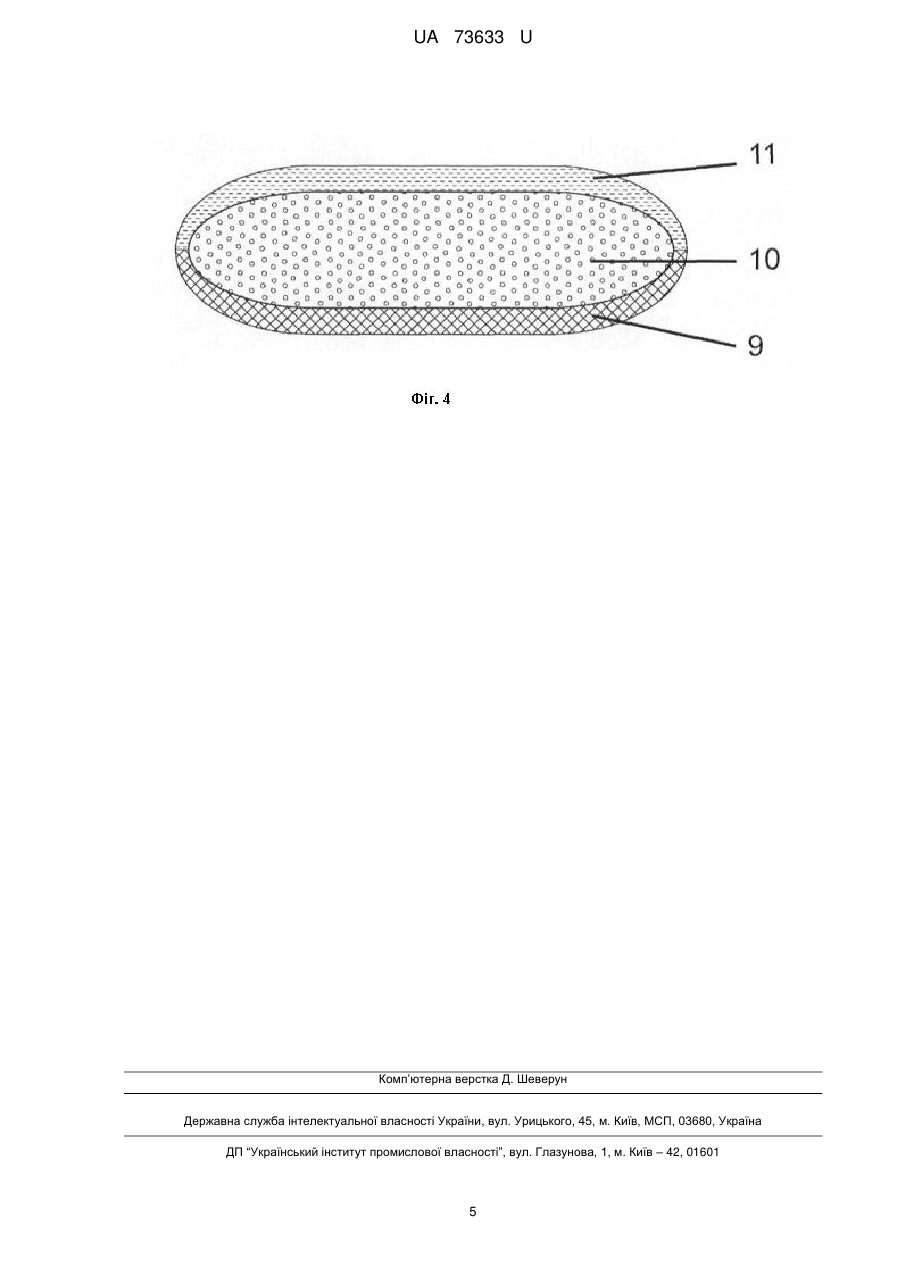

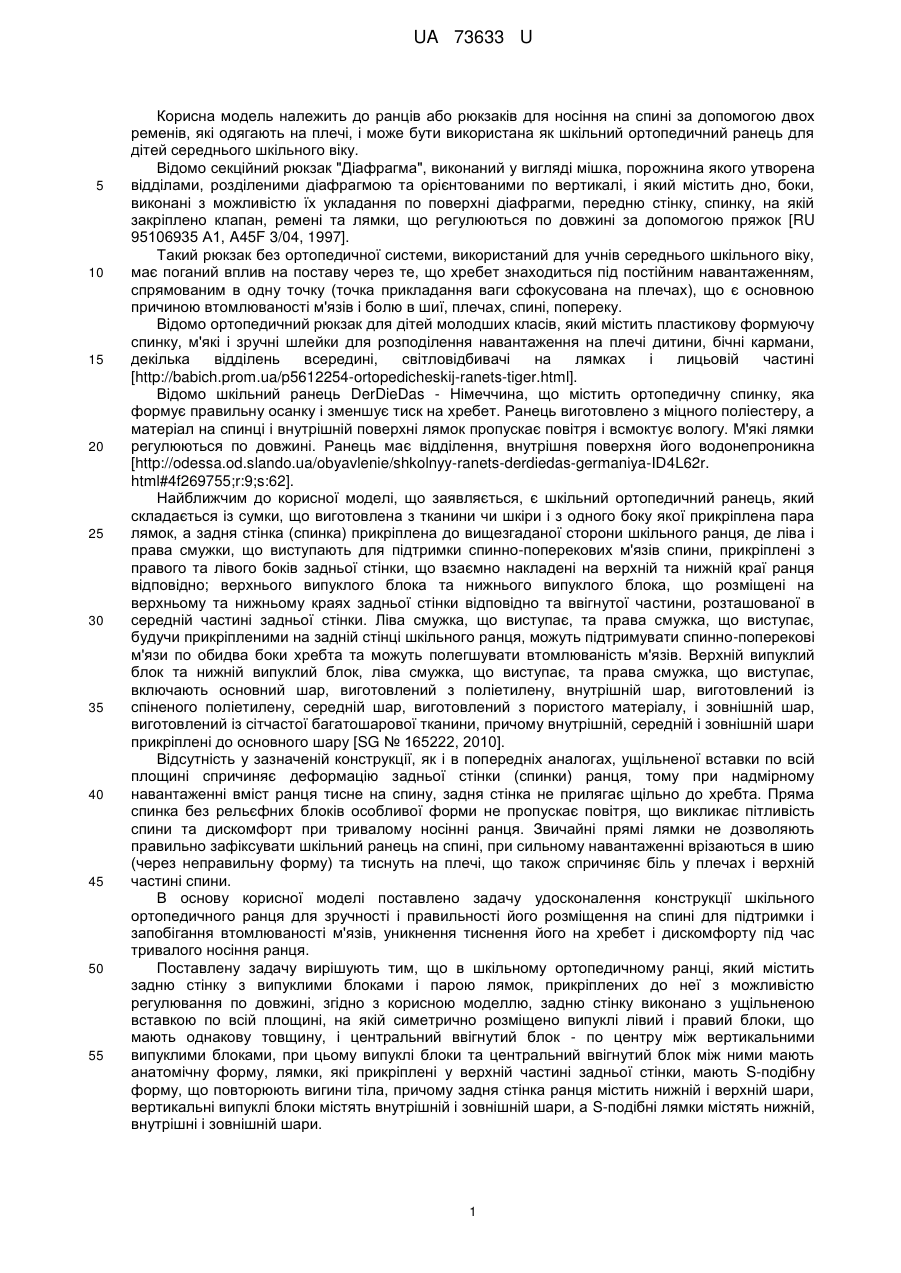

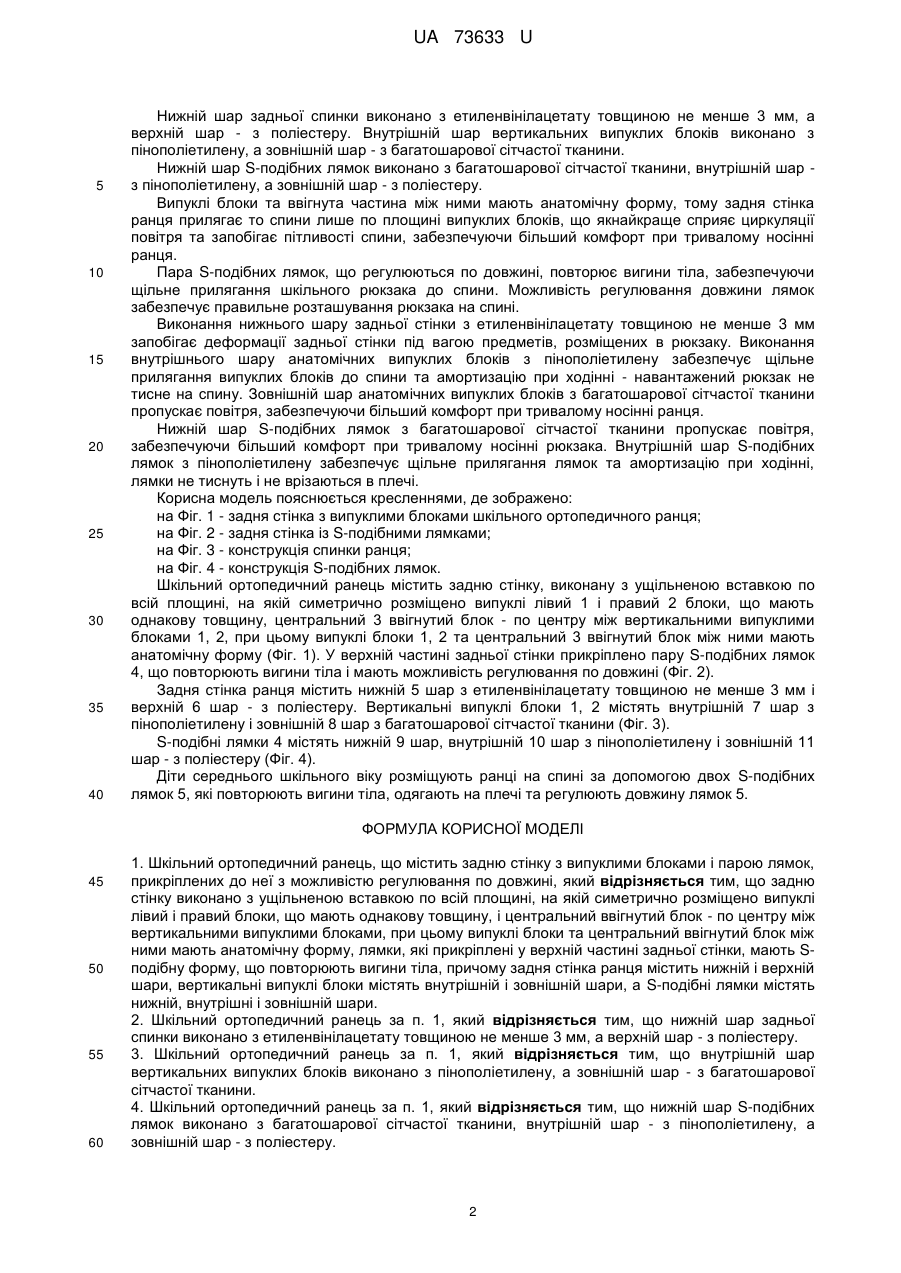

Реферат: UA 73633 U UA 73633 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ранців або рюкзаків для носіння на спині за допомогою двох ременів, які одягають на плечі, і може бути використана як шкільний ортопедичний ранець для дітей середнього шкільного віку. Відомо секційний рюкзак "Діафрагма", виконаний у вигляді мішка, порожнина якого утворена відділами, розділеними діафрагмою та орієнтованими по вертикалі, і який містить дно, боки, виконані з можливістю їх укладання по поверхні діафрагми, передню стінку, спинку, на якій закріплено клапан, ремені та лямки, що регулюються по довжині за допомогою пряжок [RU 95106935 А1, A45F 3/04, 1997]. Такий рюкзак без ортопедичної системи, використаний для учнів середнього шкільного віку, має поганий вплив на поставу через те, що хребет знаходиться під постійним навантаженням, спрямованим в одну точку (точка прикладання ваги сфокусована на плечах), що є основною причиною втомлюваності м'язів і болю в шиї, плечах, спині, попереку. Відомо ортопедичний рюкзак для дітей молодших класів, який містить пластикову формуючу спинку, м'які і зручні шлейки для розподілення навантаження на плечі дитини, бічні кармани, декілька відділень всередині, світловідбивачі на лямках і лицьовій частині [http://babich.prom.ua/p5612254-ortopedicheskij-ranets-tiger.html]. Відомо шкільний ранець DerDieDas - Німеччина, що містить ортопедичну спинку, яка формує правильну осанку і зменшує тиск на хребет. Ранець виготовлено з міцного поліестеру, а матеріал на спинці і внутрішній поверхні лямок пропускає повітря і всмоктує вологу. М'які лямки регулюються по довжині. Ранець має відділення, внутрішня поверхня його водонепроникна [http://odessa.od.slando.ua/obyavlenie/shkolnyy-ranets-derdiedas-germaniya-ID4L62r. html#4f269755;r:9;s:62]. Найближчим до корисної моделі, що заявляється, є шкільний ортопедичний ранець, який складається із сумки, що виготовлена з тканини чи шкіри і з одного боку якої прикріплена пара лямок, а задня стінка (спинка) прикріплена до вищезгаданої сторони шкільного ранця, де ліва і права смужки, що виступають для підтримки спинно-поперекових м'язів спини, прикріплені з правого та лівого боків задньої стінки, що взаємно накладені на верхній та нижній краї ранця відповідно; верхнього випуклого блока та нижнього випуклого блока, що розміщені на верхньому та нижньому краях задньої стінки відповідно та ввігнутої частини, розташованої в середній частині задньої стінки. Ліва смужка, що виступає, та права смужка, що виступає, будучи прикріпленими на задній стінці шкільного ранця, можуть підтримувати спинно-поперекові м'язи по обидва боки хребта та можуть полегшувати втомлюваність м'язів. Верхній випуклий блок та нижній випуклий блок, ліва смужка, що виступає, та права смужка, що виступає, включають основний шар, виготовлений з поліетилену, внутрішній шар, виготовлений із спіненого поліетилену, середній шар, виготовлений з пористого матеріалу, і зовнішній шар, виготовлений із сітчастої багатошарової тканини, причому внутрішній, середній і зовнішній шари прикріплені до основного шару [SG № 165222, 2010]. Відсутність у зазначеній конструкції, як і в попередніх аналогах, ущільненої вставки по всій площині спричиняє деформацію задньої стінки (спинки) ранця, тому при надмірному навантаженні вміст ранця тисне на спину, задня стінка не прилягає щільно до хребта. Пряма спинка без рельєфних блоків особливої форми не пропускає повітря, що викликає пітливість спини та дискомфорт при тривалому носінні ранця. Звичайні прямі лямки не дозволяють правильно зафіксувати шкільний ранець на спині, при сильному навантаженні врізаються в шию (через неправильну форму) та тиснуть на плечі, що також спричиняє біль у плечах і верхній частині спини. В основу корисної моделі поставлено задачу удосконалення конструкції шкільного ортопедичного ранця для зручності і правильності його розміщення на спині для підтримки і запобігання втомлюваності м'язів, уникнення тиснення його на хребет і дискомфорту під час тривалого носіння ранця. Поставлену задачу вирішують тим, що в шкільному ортопедичному ранці, який містить задню стінку з випуклими блоками і парою лямок, прикріплених до неї з можливістю регулювання по довжині, згідно з корисною моделлю, задню стінку виконано з ущільненою вставкою по всій площині, на якій симетрично розміщено випуклі лівий і правий блоки, що мають однакову товщину, і центральний ввігнутий блок - по центру між вертикальними випуклими блоками, при цьому випуклі блоки та центральний ввігнутий блок між ними мають анатомічну форму, лямки, які прикріплені у верхній частині задньої стінки, мають S-подібну форму, що повторюють вигини тіла, причому задня стінка ранця містить нижній і верхній шари, вертикальні випуклі блоки містять внутрішній і зовнішній шари, а S-подібні лямки містять нижній, внутрішні і зовнішній шари. 1 UA 73633 U 5 10 15 20 25 30 35 40 Нижній шар задньої спинки виконано з етиленвінілацетату товщиною не менше 3 мм, а верхній шар - з поліестеру. Внутрішній шар вертикальних випуклих блоків виконано з пінополіетилену, а зовнішній шар - з багатошарової сітчастої тканини. Нижній шар S-подібних лямок виконано з багатошарової сітчастої тканини, внутрішній шар з пінополіетилену, а зовнішній шар - з поліестеру. Випуклі блоки та ввігнута частина між ними мають анатомічну форму, тому задня стінка ранця прилягає то спини лише по площині випуклих блоків, що якнайкраще сприяє циркуляції повітря та запобігає пітливості спини, забезпечуючи більший комфорт при тривалому носінні ранця. Пара S-подібних лямок, що регулюються по довжині, повторює вигини тіла, забезпечуючи щільне прилягання шкільного рюкзака до спини. Можливість регулювання довжини лямок забезпечує правильне розташування рюкзака на спині. Виконання нижнього шару задньої стінки з етиленвінілацетату товщиною не менше 3 мм запобігає деформації задньої стінки під вагою предметів, розміщених в рюкзаку. Виконання внутрішнього шару анатомічних випуклих блоків з пінополіетилену забезпечує щільне прилягання випуклих блоків до спини та амортизацію при ходінні - навантажений рюкзак не тисне на спину. Зовнішній шар анатомічних випуклих блоків з багатошарової сітчастої тканини пропускає повітря, забезпечуючи більший комфорт при тривалому носінні ранця. Нижній шар S-подібних лямок з багатошарової сітчастої тканини пропускає повітря, забезпечуючи більший комфорт при тривалому носінні рюкзака. Внутрішній шар S-подібних лямок з пінополіетилену забезпечує щільне прилягання лямок та амортизацію при ходінні, лямки не тиснуть і не врізаються в плечі. Корисна модель пояснюється кресленнями, де зображено: на Фіг. 1 - задня стінка з випуклими блоками шкільного ортопедичного ранця; на Фіг. 2 - задня стінка із S-подібними лямками; на Фіг. 3 - конструкція спинки ранця; на Фіг. 4 - конструкція S-подібних лямок. Шкільний ортопедичний ранець містить задню стінку, виконану з ущільненою вставкою по всій площині, на якій симетрично розміщено випуклі лівий 1 і правий 2 блоки, що мають однакову товщину, центральний 3 ввігнутий блок - по центру між вертикальними випуклими блоками 1, 2, при цьому випуклі блоки 1, 2 та центральний 3 ввігнутий блок між ними мають анатомічну форму (Фіг. 1). У верхній частині задньої стінки прикріплено пару S-подібних лямок 4, що повторюють вигини тіла і мають можливість регулювання по довжині (Фіг. 2). Задня стінка ранця містить нижній 5 шар з етиленвінілацетату товщиною не менше 3 мм і верхній 6 шар - з поліестеру. Вертикальні випуклі блоки 1, 2 містять внутрішній 7 шар з пінополіетилену і зовнішній 8 шар з багатошарової сітчастої тканини (Фіг. 3). S-подібні лямки 4 містять нижній 9 шар, внутрішній 10 шар з пінополіетилену і зовнішній 11 шар - з поліестеру (Фіг. 4). Діти середнього шкільного віку розміщують ранці на спині за допомогою двох S-подібних лямок 5, які повторюють вигини тіла, одягають на плечі та регулюють довжину лямок 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Шкільний ортопедичний ранець, що містить задню стінку з випуклими блоками і парою лямок, прикріплених до неї з можливістю регулювання по довжині, який відрізняється тим, що задню стінку виконано з ущільненою вставкою по всій площині, на якій симетрично розміщено випуклі лівий і правий блоки, що мають однакову товщину, і центральний ввігнутий блок - по центру між вертикальними випуклими блоками, при цьому випуклі блоки та центральний ввігнутий блок між ними мають анатомічну форму, лямки, які прикріплені у верхній частині задньої стінки, мають Sподібну форму, що повторюють вигини тіла, причому задня стінка ранця містить нижній і верхній шари, вертикальні випуклі блоки містять внутрішній і зовнішній шари, а S-подібні лямки містять нижній, внутрішні і зовнішній шари. 2. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, що нижній шар задньої спинки виконано з етиленвінілацетату товщиною не менше 3 мм, а верхній шар - з поліестеру. 3. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, що внутрішній шар вертикальних випуклих блоків виконано з пінополіетилену, а зовнішній шар - з багатошарової сітчастої тканини. 4. Шкільний ортопедичний ранець за п. 1, який відрізняється тим, щонижній шар S-подібних лямок виконано з багатошарової сітчастої тканини, внутрішній шар - з пінополіетилену, а зовнішній шар - з поліестеру. 2 UA 73633 U 3 UA 73633 U 4 UA 73633 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
