Пристрій для масажу

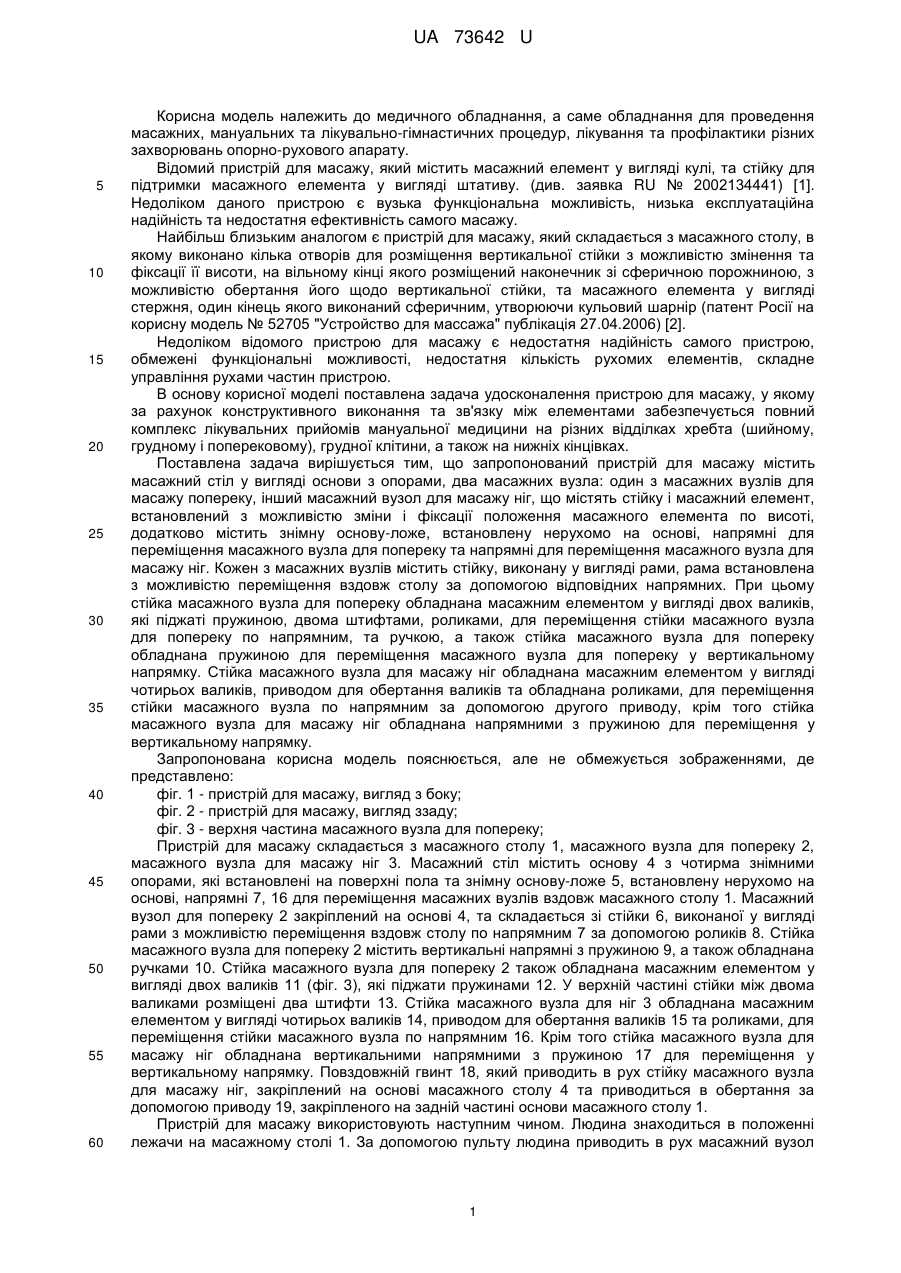

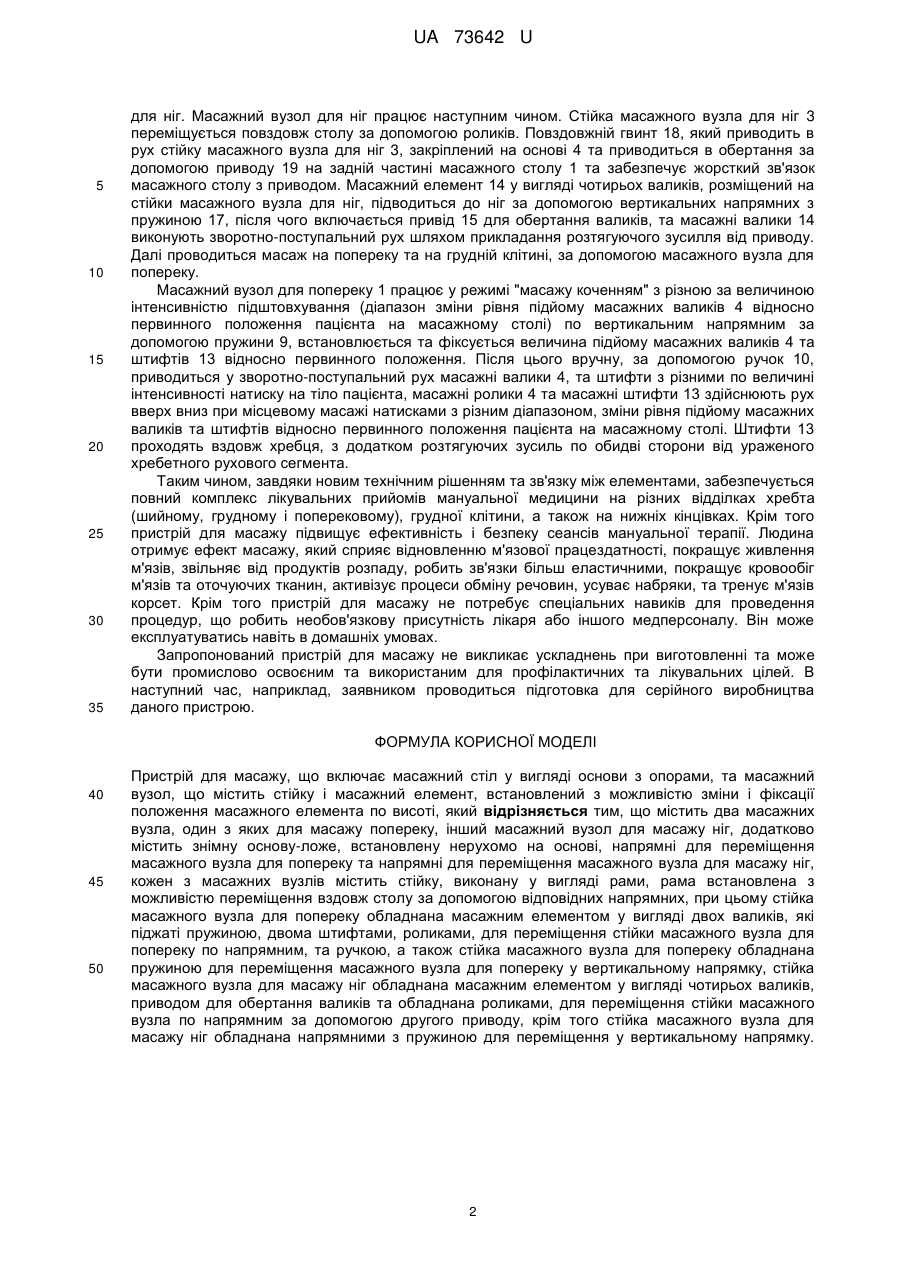

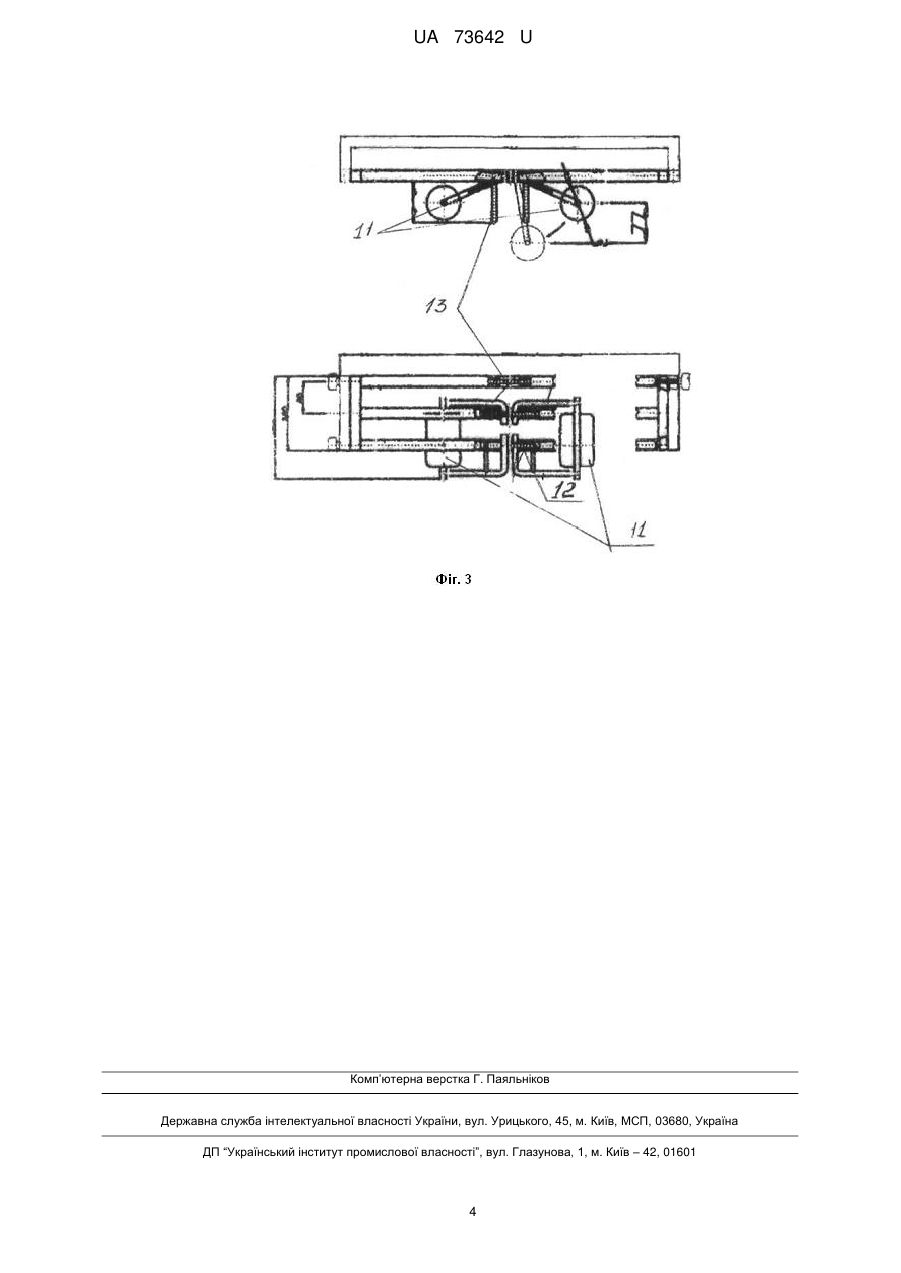

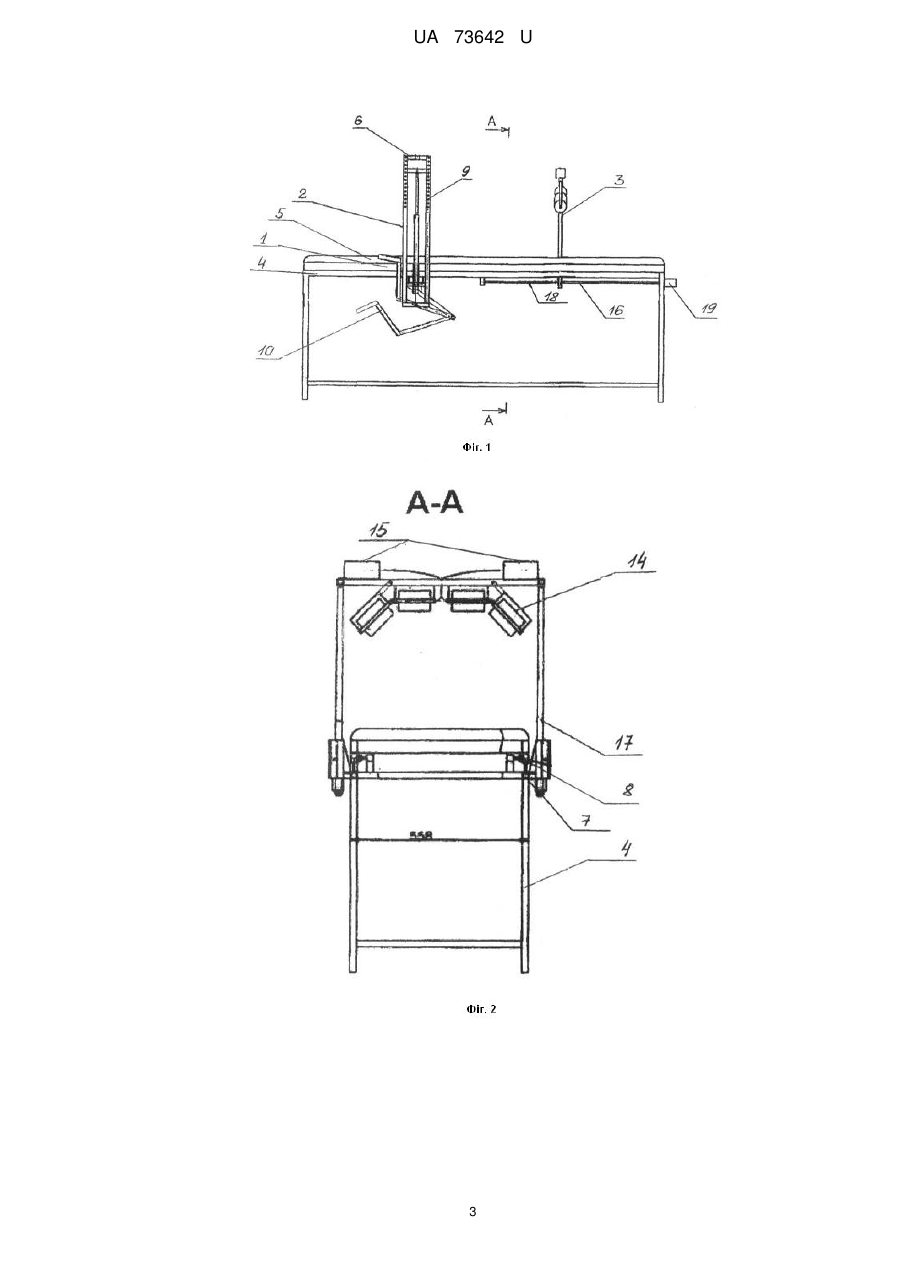

Реферат: UA 73642 U UA 73642 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного обладнання, а саме обладнання для проведення масажних, мануальних та лікувально-гімнастичних процедур, лікування та профілактики різних захворювань опорно-рухового апарату. Відомий пристрій для масажу, який містить масажний елемент у вигляді кулі, та стійку для підтримки масажного елемента у вигляді штативу. (див. заявка RU № 2002134441) [1]. Недоліком даного пристрою є вузька функціональна можливість, низька експлуатаційна надійність та недостатня ефективність самого масажу. Найбільш близьким аналогом є пристрій для масажу, який складається з масажного столу, в якому виконано кілька отворів для розміщення вертикальної стійки з можливістю змінення та фіксації її висоти, на вільному кінці якого розміщений наконечник зі сферичною порожниною, з можливістю обертання його щодо вертикальної стійки, та масажного елемента у вигляді стержня, один кінець якого виконаний сферичним, утворюючи кульовий шарнір (патент Росії на корисну модель № 52705 "Устройство для массажа" публікація 27.04.2006) [2]. Недоліком відомого пристрою для масажу є недостатня надійність самого пристрою, обмежені функціональні можливості, недостатня кількість рухомих елементів, складне управління рухами частин пристрою. В основу корисної моделі поставлена задача удосконалення пристрою для масажу, у якому за рахунок конструктивного виконання та зв'язку між елементами забезпечується повний комплекс лікувальних прийомів мануальної медицини на різних відділках хребта (шийному, грудному і поперековому), грудної клітини, а також на нижніх кінцівках. Поставлена задача вирішується тим, що запропонований пристрій для масажу містить масажний стіл у вигляді основи з опорами, два масажних вузла: один з масажних вузлів для масажу попереку, інший масажний вузол для масажу ніг, що містять стійку і масажний елемент, встановлений з можливістю зміни і фіксації положення масажного елемента по висоті, додатково містить знімну основу-ложе, встановлену нерухомо на основі, напрямні для переміщення масажного вузла для попереку та напрямні для переміщення масажного вузла для масажу ніг. Кожен з масажних вузлів містить стійку, виконану у вигляді рами, рама встановлена з можливістю переміщення вздовж столу за допомогою відповідних напрямних. При цьому стійка масажного вузла для попереку обладнана масажним елементом у вигляді двох валиків, які піджаті пружиною, двома штифтами, роликами, для переміщення стійки масажного вузла для попереку по напрямним, та ручкою, а також стійка масажного вузла для попереку обладнана пружиною для переміщення масажного вузла для попереку у вертикальному напрямку. Стійка масажного вузла для масажу ніг обладнана масажним елементом у вигляді чотирьох валиків, приводом для обертання валиків та обладнана роликами, для переміщення стійки масажного вузла по напрямним за допомогою другого приводу, крім того стійка масажного вузла для масажу ніг обладнана напрямними з пружиною для переміщення у вертикальному напрямку. Запропонована корисна модель пояснюється, але не обмежується зображеннями, де представлено: фіг. 1 - пристрій для масажу, вигляд з боку; фіг. 2 - пристрій для масажу, вигляд ззаду; фіг. 3 - верхня частина масажного вузла для попереку; Пристрій для масажу складається з масажного столу 1, масажного вузла для попереку 2, масажного вузла для масажу ніг 3. Масажний стіл містить основу 4 з чотирма знімними опорами, які встановлені на поверхні пола та знімну основу-ложе 5, встановлену нерухомо на основі, напрямні 7, 16 для переміщення масажних вузлів вздовж масажного столу 1. Масажний вузол для попереку 2 закріплений на основі 4, та складається зі стійки 6, виконаної у вигляді рами з можливістю переміщення вздовж столу по напрямним 7 за допомогою роликів 8. Стійка масажного вузла для попереку 2 містить вертикальні напрямні з пружиною 9, а також обладнана ручками 10. Стійка масажного вузла для попереку 2 також обладнана масажним елементом у вигляді двох валиків 11 (фіг. 3), які піджати пружинами 12. У верхній частині стійки між двома валиками розміщені два штифти 13. Стійка масажного вузла для ніг 3 обладнана масажним елементом у вигляді чотирьох валиків 14, приводом для обертання валиків 15 та роликами, для переміщення стійки масажного вузла по напрямним 16. Крім того стійка масажного вузла для масажу ніг обладнана вертикальними напрямними з пружиною 17 для переміщення у вертикальному напрямку. Повздовжній гвинт 18, який приводить в рух стійку масажного вузла для масажу ніг, закріплений на основі масажного столу 4 та приводиться в обертання за допомогою приводу 19, закріпленого на задній частині основи масажного столу 1. Пристрій для масажу використовують наступним чином. Людина знаходиться в положенні лежачи на масажному столі 1. За допомогою пульту людина приводить в рух масажний вузол 1 UA 73642 U 5 10 15 20 25 30 35 для ніг. Масажний вузол для ніг працює наступним чином. Стійка масажного вузла для ніг 3 переміщується повздовж столу за допомогою роликів. Повздовжній гвинт 18, який приводить в рух стійку масажного вузла для ніг 3, закріплений на основі 4 та приводиться в обертання за допомогою приводу 19 на задній частині масажного столу 1 та забезпечує жорсткий зв'язок масажного столу з приводом. Масажний елемент 14 у вигляді чотирьох валиків, розміщений на стійки масажного вузла для ніг, підводиться до ніг за допомогою вертикальних напрямних з пружиною 17, після чого включається привід 15 для обертання валиків, та масажні валики 14 виконують зворотно-поступальний рух шляхом прикладання розтягуючого зусилля від приводу. Далі проводиться масаж на попереку та на грудній клітині, за допомогою масажного вузла для попереку. Масажний вузол для попереку 1 працює у режимі "масажу коченням" з різною за величиною інтенсивністю підштовхування (діапазон зміни рівня підйому масажних валиків 4 відносно первинного положення пацієнта на масажному столі) по вертикальним напрямним за допомогою пружини 9, встановлюється та фіксується величина підйому масажних валиків 4 та штифтів 13 відносно первинного положення. Після цього вручну, за допомогою ручок 10, приводиться у зворотно-поступальний рух масажні валики 4, та штифти з різними по величині інтенсивності натиску на тіло пацієнта, масажні ролики 4 та масажні штифти 13 здійснюють рух вверх вниз при місцевому масажі натисками з різним діапазоном, зміни рівня підйому масажних валиків та штифтів відносно первинного положення пацієнта на масажному столі. Штифти 13 проходять вздовж хребця, з додатком розтягуючих зусиль по обидві сторони від ураженого хребетного рухового сегмента. Таким чином, завдяки новим технічним рішенням та зв'язку між елементами, забезпечується повний комплекс лікувальних прийомів мануальної медицини на різних відділках хребта (шийному, грудному і поперековому), грудної клітини, а також на нижніх кінцівках. Крім того пристрій для масажу підвищує ефективність і безпеку сеансів мануальної терапії. Людина отримує ефект масажу, який сприяє відновленню м'язової працездатності, покращує живлення м'язів, звільняє від продуктів розпаду, робить зв'язки більш еластичними, покращує кровообіг м'язів та оточуючих тканин, активізує процеси обміну речовин, усуває набряки, та тренує м'язів корсет. Крім того пристрій для масажу не потребує спеціальних навиків для проведення процедур, що робить необов'язкову присутність лікаря або іншого медперсоналу. Він може експлуатуватись навіть в домашніх умовах. Запропонований пристрій для масажу не викликає ускладнень при виготовленні та може бути промислово освоєним та використаним для профілактичних та лікувальних цілей. В наступний час, наприклад, заявником проводиться підготовка для серійного виробництва даного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Пристрій для масажу, що включає масажний стіл у вигляді основи з опорами, та масажний вузол, що містить стійку і масажний елемент, встановлений з можливістю зміни і фіксації положення масажного елемента по висоті, який відрізняється тим, що містить два масажних вузла, один з яких для масажу попереку, інший масажний вузол для масажу ніг, додатково містить знімну основу-ложе, встановлену нерухомо на основі, напрямні для переміщення масажного вузла для попереку та напрямні для переміщення масажного вузла для масажу ніг, кожен з масажних вузлів містить стійку, виконану у вигляді рами, рама встановлена з можливістю переміщення вздовж столу за допомогою відповідних напрямних, при цьому стійка масажного вузла для попереку обладнана масажним елементом у вигляді двох валиків, які піджаті пружиною, двома штифтами, роликами, для переміщення стійки масажного вузла для попереку по напрямним, та ручкою, а також стійка масажного вузла для попереку обладнана пружиною для переміщення масажного вузла для попереку у вертикальному напрямку, стійка масажного вузла для масажу ніг обладнана масажним елементом у вигляді чотирьох валиків, приводом для обертання валиків та обладнана роликами, для переміщення стійки масажного вузла по напрямним за допомогою другого приводу, крім того стійка масажного вузла для масажу ніг обладнана напрямними з пружиною для переміщення у вертикальному напрямку. 2 UA 73642 U 3 UA 73642 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
