Композиція поверхнево-активних речовин для гіпсових пластин

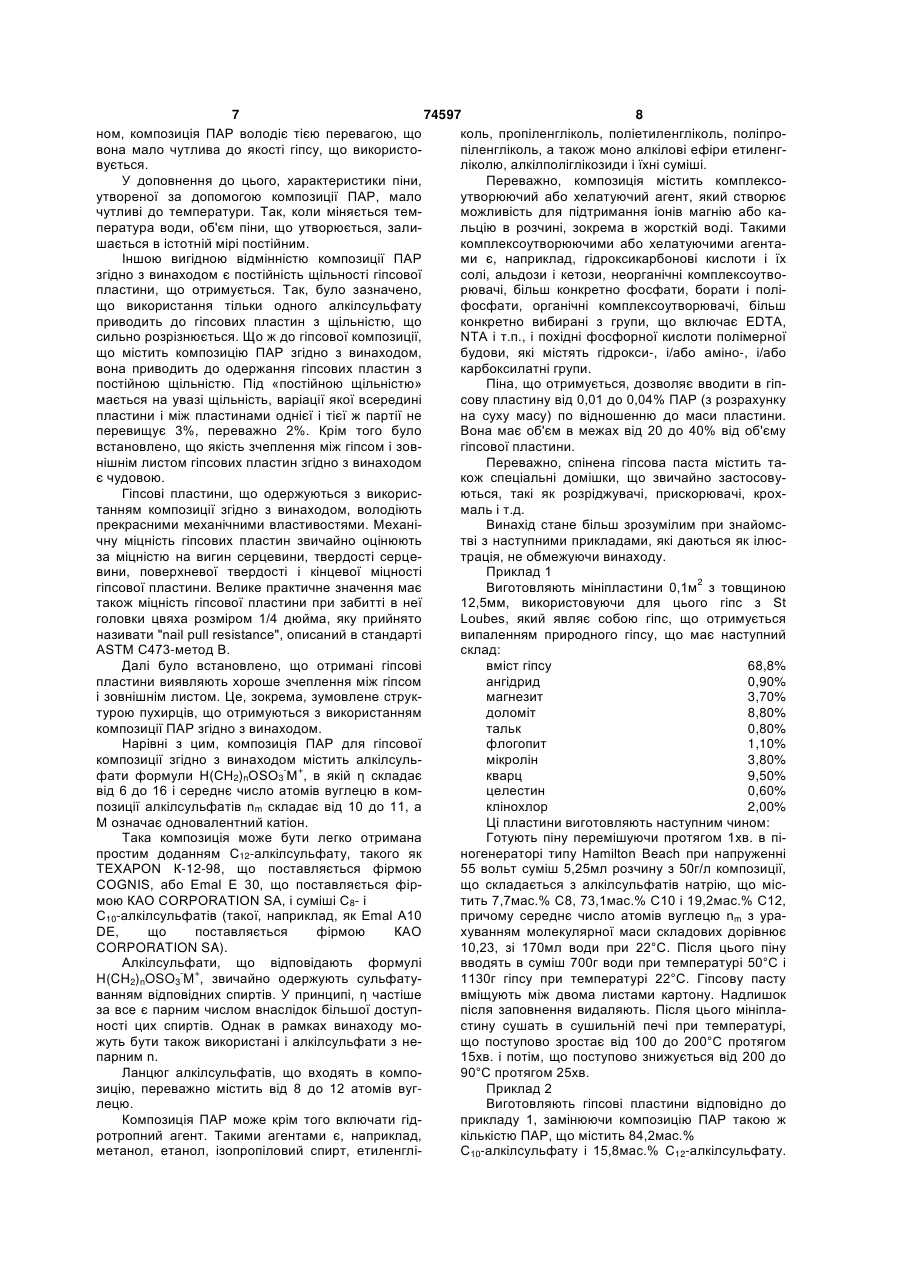

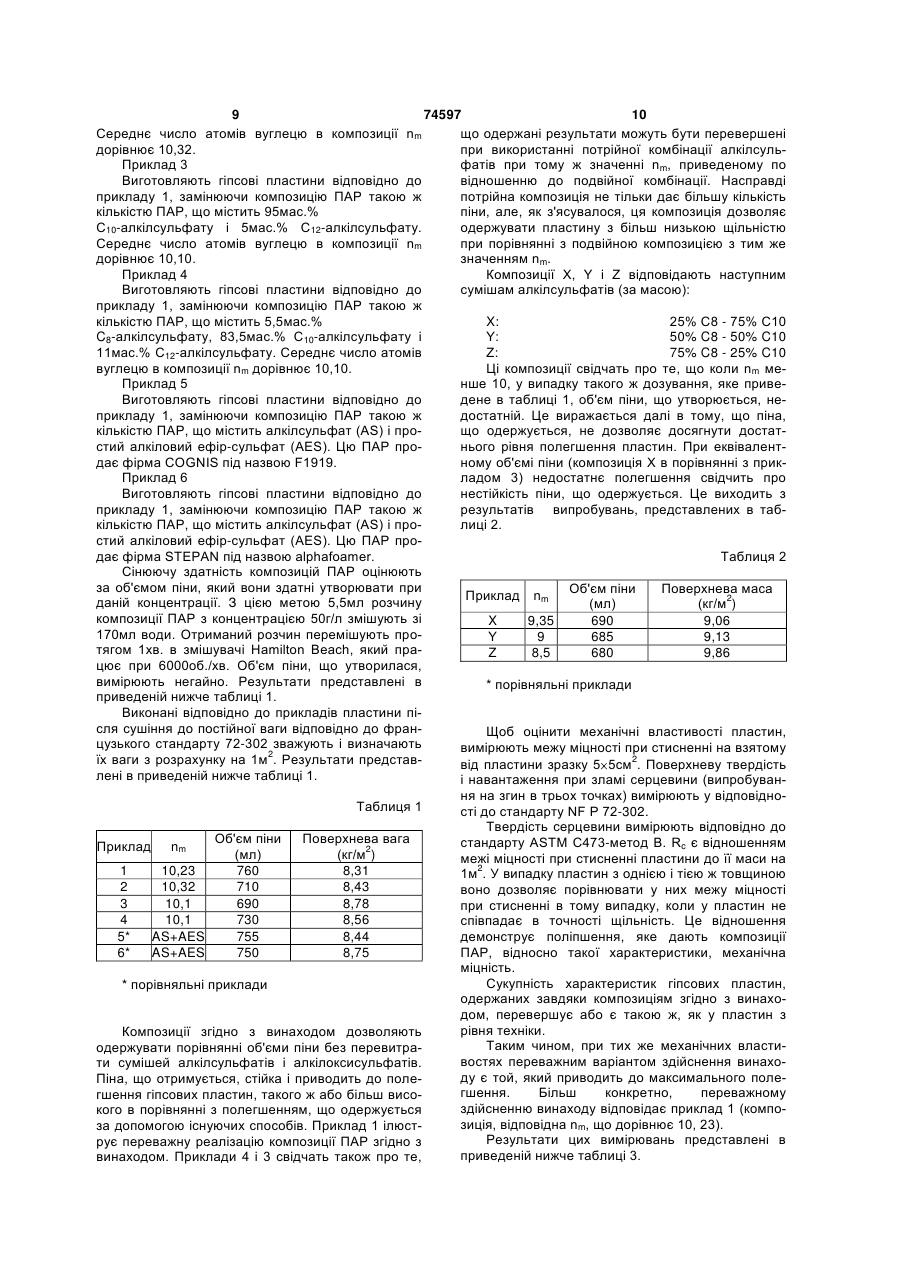

1. Гіпсова композиція, що містить, в комбінації з гіпсом і водою, композицію поверхнево-активної речовини (ПАР), що містить алкілсульфати формули H(CH2)nOSO3-M+, в якій n складає від 6 до 16 і середнє число атомів вуглецю в композиції алкілсульфатів nm складає від 10 до 11, а М означає одновалентний катіон. 2. Композиція за п.1, в якій середнє число атомів вуглецю в композиції алкілсульфатів nm складає від 10,1 до 10,7. 3. Композиція за п.1 або 2, в якій композиція ПАР містить три алкілсульфати. 4. Композиція за одним із пп.1-3, в якій композиція ПАР містить від 40 до 90мас.% децилсульфату. 5. Композиція за одним із пп.1-4, в якій композиція ПАР містить від 0 до 30мас.% октилсульфату. C2 2 (19) 1 3 74597 4 кожної з сторін картоном або папером, або ж мінексисульфату, що відповідає формулі: ральними волокнами. Сформований таким чином СН3(СН3)xСН2-(ОСН2СН3)-OSO3M, композиційний матеріал володіє хорошими мехав якій щонайменше 90% лежить в межах від 6 до нічними властивостями, причому накладені на 8, а середнє значення у складає від 0,4 до 1,3, в його поверхні листи виконують одночасно роль той час як Μ означає катіон, утворюючий водорозарматури і обшивки. чинну ПАР. Така ПАР із ступенем алкоксилування Гіпсову серцевину одержують з гіпсової пасти, менше 1 відповідає суміші етоксильованого алкілщо приготовляється головним чином шляхом змісульфату (простого алкілоксисульфату) і неетокшування здатного гідратуватися сульфату кальцію сильованого алкілсульфату. Таким чином, компоі води, до якої в деяких випадках додають звичайні зиція містить від 44 до 85мас.% алкілспеціальні домішки. Під «здатним гідратуватися сульфату (у=0). сульфатом кальцію» потрібно в даному викладі Однак було встановлено, що названа вище розуміти безводний сульфат кальцію (ангідрит II структура з великими рівномірно розподіленими або III) або сульфат кальцію-напівгідрат пухирцями не завжди виходить при використанні (CaSO4·½Н2О) в кристалічній формі α або β. Такі композиції ПАР такого типу. сполуки добре відомі фахівцям і звичайно їх отри[У US 5643510] описується композиція ПАР, мують випаленням двоводного гіпсу. що містить суміш алкілсульфатів і алкілоксисульПаста швидко твердне при гідратації гіпсу. Піфатів, що дозволяє регулювати розмір пухирців. У сля цього пластини нагрівають в сушарках для цьому документі крім того повідомляється, що алвидалення надлишку води. кілсульфати, утворюючі нестійкі піни, не викорисПолегшеність гіпсових пластин, нарівні з їх метовують з тієї причини, що їх витрата становить ханічною міцністю, має важливе значення. Для 7,32г/м2, що перевершує витрату спінюючого агентого, щоб полегшити пластину, звичайно в пасту та, що містить один алкілсульфат і один алкілоквводять повітря шляхом додання до гіпсової пасти сисульфат, який складає від 0,98 до 2,92г/м2. Опипіни. сується, що використання тільки одного Як правило, піну утворюють введенням повіталкілсульфату приводить до значної перевитрати ря у водний розчин ПАР за допомогою спеціальноПАР. го пристрою. Однак, внаслідок собівартості, переважно заДля поліпшення існуючих гіпсових пластин і, мість алкілоксисульфату використати як ПАР алкізокрема, для одержання гіпсових пластин із знилсульфат. Дійсно, в той час як алкілсульфат може женою щільністю і таких, що володіють хорошою бути отриманий безпосереднім сульфатуванням механічною міцністю, був проведений ряд дослівідповідного спирту, для отримання алкілоксисуджень з метою оптимізації ПАР, що використовульфату необхідна попередня стадія етоксилюванється, відносно щільності гіпсової пластини, що ня. Ця стадія є такою, що не тільки дорого коштує, отримується. але може крім того приводити до утворення небаЗниження щільності гіпсових пластин бажане жаних побічних продуктів. по двох причинах економічного характеру: з одноОднак, до цього часу алкілсульфати могли заго боку, воно дозволяє полегшити виріб і таким стосовуватися тільки в суміші з алкілоксисульфачином полегшити його транспортування і, з іншого тами, оскільки їх спінююча здатність недостатня. боку, воно дозволяє подолати обмеження виробБуло встановлено, що для отримання бажаного ничого ритму завдяки зменшенню потреби в гіпсі. об'єму піни необхідно використання значно більш Дійсно, прожарювання гіпсу вимагає часу і ця стависокого дозування, що приводить до значної педія є, мабуть, елементом, що обмежує швидкість ревитрати. виробничої лінії. Зменшення потреби в гіпсі дозвоТаким чином, проблема, яку необхідно було ляє крім того знизити виробничі витрати., зумоврозв'язати у винаході, полягає в застосуваннінелені пригоранням. Таким чином, зменшення щільдорогої ПАР, яка могла б бути легко приготована з ності гіпсових пластин дозволяє знизити доступних готових продуктів і володіла високою транспортні витрати, збільшити швидкість виробспінюючою здатністю. ничої лінії і одночасно знизити виробничі витрати. Якість ПАР оцінюється за об'ємом піни, що Композиції ПАР, що служать для полегшення утворюється, а також за її стійкістю після введення гіпсових пластин, є відомими. Зокрема, [в WO в гіпсову пасту. 9516515] описана композиція ПАР на основі алкілСтійкість ПАР по відношенню до різних процесульфатів і алкілоксисульфатів. У цій композиції сів піноутворення також є однією з шуканих власвідношення алкілсульфатів до алкілді- або триоктивостей. сисульфатів складає щонайменше 12:1, переважЩе одна з проблем, з якими доводиться стино від 30:1 до 60:1. катися, пов'язана з транспортабельністю розчинів У названому документі вказано, що викорисПАР. Дійсно, часто ПАР дає дуже задовільні ретання тільки одних алкілсульфатів небажане. зультати на одному типі гіпсу і в той же час вияв[У документі WO 9009495] повідомляється крім ляється непридатною в іншому місці, де використого, що великі пухирці істотно сферичної форми товується інший тип гіпсу. У зв'язку з цим, сприяють хорошій механічній міцності гіпсової представляють інтерес розчини ПАР, які дозволипластини за тієї умови, що ці пухирці «дискретні», ли б отримувати порівнянні результати для різних тобто ізольовані і не деформовані, і що вони перетипів гіпсу. важно рівномірно розподілені в серцевині гіпсової Нарешті, гіпсова пластина, навіть полегшена, пластини. Такого типу розподіл пухирців досягаповинна володіти прекрасними механічними харається використанням ПАР, що містить сіль алкілоктеристиками. 5 74597 6 Предметом винаходу, таким чином, є гіпсова нення винаходу, гіпсову композицію визначають як композиція, що містить композицію ПАР, яка вирівикладено вище. шила б названі вище проблеми. Композиція ПАР, Інші ознаки і переваги винаходу будуть далі як подвійна, так і потрійна, також складає предмет детально описані в приведеному нижче викладі, винаходу. який приводиться з посиланнями на фігури, з яких: Таким чином, предметом даного винаходу є Фіг.1 являє собою фотографічний негатив міккомпозиція гіпсу, що містить нарівні з гіпсом і вороструктури гіпсової пластини, отриманої з викодою композицію ПАР, що містить алкілсульфати ристанням композиції ПАР згідно з винаходом; формули H(CH2)nOSO3-M+, в якій n складає від 6 Фіг.2 являє собою фотографічний негатив мікдо 16 і середнє число атомів вуглецю в композиції роструктури гіпсової пластини, отриманої з викоалкілсульфатів nm складає від 10 до 11, а М ознаристанням традиційної композиції ПАР. чає одновалентний катіон. Предметом винаходу є, таким чином, гіпсова Під nm - середнім числом атомів вуглецю комкомпозиція, що містить композицію ПАР на основі позиції, - мається на увазі сума n алкілсульфатів, алкілсульфатів, що дозволяє виробництво полегзважена по їх ваговій концентрації в композиції шених гіпсових пластин, які володіють хорошою ПАР. Згідно з одним з варіантів здійснення винамеханічною міцністю. ходу, nm лежить в межах від 10,1 до 10,7. Гіпсова композиція згідно з винаходом містить Особливо переважне число атомів вуглецю n гіпс, воду і композицію ПАР. Вона може нарівні з в композиції ПАР, що лежить в межах від 6 до 14. цим містити інші домішки, що звичайно застосовуЗгідно з одним з варіантів здійснення винахоються. ду, композиція ПАР містить три алкілсульфати. Як показують Фіг.1 і 2, структура полегшеної Композиція ПАР переважно містить від 40 до гіпсової пластини, яку можна бачити на зрізі, різко 90мас.% децилсульфату. Крім того композиція відрізняється для пластин, одержаних з викорисПАР містить переважно від 0 до 30 і переважно від танням традиційного ПАР (F1919 фірми Cognis) і з 1 до 25мас.% октилсульфату. Нарешті, композиція використанням композиції згідно з винаходом ПАР містить переважно від 10 до 50мас.% доде(приклад 1). Дійсно, у традиційних гіпсових пласцилсульфату. тин спостерігається структура, що характеризуєтьЗгідно з одним з переважних варіантів здійсся присутністю пухирців невеликого розміру. Нанення винаходу, одновалентний катіон Μ вибиравпаки, гіпсова пластина, отримана з ють з натрію і амонію. використанням гіпсової композиції, що містить Згідно з особливо переважним варіантом здійПАР, згідно з винаходом, має більш великі пухирці, снення винаходу, композиція ПАР містить від 55 ізольовані і не деформовані. Різниця в структурі до 75мас.% децилсульфату натрію, від 0 до гіпсових пластин є причиною різних властивостей. 15мас.% октилсульфату натрію і від 18 до 37мас.% Зокрема, було встановлено, що деякі компододецилсульфату натрію. зиції алкілсульфатів, що є предметом винаходу, не Нарівні з цим композиція ПАР може також місмають недоліків, внаслідок яких алкілсульфати не тити комплексоутворювач і/або гідротропний використовують як ПАР для виробництва гіпсових агент. пластин. З одного боку, названі композиції володіІншим предметом винаходу є спосіб одержанють дуже високою спінюючою здатністю і завдяки ня гіпсової композиції згідно з винаходом, що цьому не приводять до перевитрати ПАР. З іншого включає наступні стадії: боку, такі композиції дозволяють одержувати стійкі - приготування гіпсової пасти з гіпсу і води; піни, сумісні з гіпсовою пастою. Так, введення цих - утворення піни з композиції ПАР, що містить пін в гіпсову пасту робить можливим одержання алкілсульфати формули H(CH2)nOSO3-M+, полегшених гіпсових пластин, що володіють хоров якій n є числом від 6 до 16 і середнє число шими механічними властивостями. атомів вуглецю в композиції алкілсульфатів nm Нарівні з цим, така композиція ПАР володіє складає від 10 до 11, а М означає одновалентний стійкістю. Під «стійкістю» в даному викладі маєтькатіон, і воду; і ся на увазі те, що композиція ПАР здатна утворю- змішування гіпсової пасти з піною ПАР. вати дану кількість піни при використанні різних Ще одним предметом винаходу є гіпсова пласспособів піноутворення. Такими способами піноуттина, яка може бути одержана з такої гіпсової комворення є, наприклад, спосіб Waring Blender, згідпозиції. но з яким піну утворюють високошвидкісним переНарешті, останнім предметом винаходу є спомішуванням за допомогою перехресних сіб отримання гіпсових пластин, що включає стадії: загострених лопаток, спосіб Hamilton Beach, в - приготування гіпсової пасти з гіпсу і води; якому перемішування здійснюють за допомогою - утворення піни з композиції ПАР, що містить тихохідної турбіни, або спосіб Ultralux з викорисалкілсульфати формули H(CH2)nOSO3-M+, танням турбіни, обладнаної ножами (ротор), що в якій n є числом від 6 до 16 і середнє число обертаються з високою швидкістю, і бічними проатомів вуглецю в композиції алкілсульфатів nm різами (статор). Названа стійкість виявляється і в складає від 10 до 11, а М означає одновалентний промислових способах піноутворення (послідовно катіон, і воду; і розташовані відцентрові насоси, статичні генера- змішування гіпсової пасти з піною ПАР; тори BABCOOK-BSH і т.д.). - залиття гіпсової композиції між двома шараНарівні з цим, піна, що утворюється за допоми зовнішнього матеріалу; могою композиції ПАР згідно з винаходом, дозво- сушіння гіпсової пластини. ляє досягати сумірного зниження ваги у гіпсових Згідно з одним з переважних варіантів здійспластин, виконаних з різних типів гіпсу. Таким чи 7 74597 8 ном, композиція ПАР володіє тією перевагою, що коль, пропіленгліколь, поліетиленгліколь, поліпровона мало чутлива до якості гіпсу, що використопіленгліколь, а також моно алкілові ефіри етиленгвується. ліколю, алкілполіглікозиди і їхні суміші. У доповнення до цього, характеристики піни, Переважно, композиція містить комплексоутвореної за допомогою композиції ПАР, мало утворюючий або хелатуючий агент, який створює чутливі до температури. Так, коли міняється темможливість для підтримання іонів магнію або капература води, об'єм піни, що утворюється, залильцію в розчині, зокрема в жорсткій воді. Такими шається в істотній мірі постійним. комплексоутворюючими або хелатуючими агентаІншою вигідною відмінністю композиції ПАР ми є, наприклад, гідроксикарбонові кислоти і їх згідно з винаходом є постійність щільності гіпсової солі, альдози і кетози, неорганічні комплексоутвопластини, що отримується. Так, було зазначено, рювачі, більш конкретно фосфати, борати і поліщо використання тільки одного алкілсульфату фосфати, органічні комплексоутворювачі, більш приводить до гіпсових пластин з щільністю, що конкретно вибирані з групи, що включає EDTA, сильно розрізнюється. Що ж до гіпсової композиції, NTA і т.п., і похідні фосфорної кислоти полімерної що містить композицію ПАР згідно з винаходом, будови, які містять гідрокси-, і/або аміно-, і/або вона приводить до одержання гіпсових пластин з карбоксилатні групи. постійною щільністю. Під «постійною щільністю» Піна, що отримується, дозволяє вводити в гіпмається на увазі щільність, варіації якої всередині сову пластину від 0,01 до 0,04% ПАР (з розрахунку пластини і між пластинами однієї і тієї ж партії не на суху масу) по відношенню до маси пластини. перевищує 3%, переважно 2%. Крім того було Вона має об'єм в межах від 20 до 40% від об'єму встановлено, що якість зчеплення між гіпсом і зовгіпсової пластини. нішнім листом гіпсових пластин згідно з винаходом Переважно, спінена гіпсова паста містить тає чудовою. кож спеціальні домішки, що звичайно застосовуГіпсові пластини, що одержуються з викорисються, такі як розріджувачі, прискорювачі, крохтанням композиції згідно з винаходом, володіють маль і т.д. прекрасними механічними властивостями. МеханіВинахід стане більш зрозумілим при знайомсчну міцність гіпсових пластин звичайно оцінюють тві з наступними прикладами, які даються як ілюсза міцністю на вигин серцевини, твердості серцетрація, не обмежуючи винаходу. вини, поверхневої твердості і кінцевої міцності Приклад 1 гіпсової пластини. Велике практичне значення має Виготовляють мініпластини 0,1м2 з товщиною також міцність гіпсової пластини при забитті в неї 12,5мм, використовуючи для цього гіпс з St головки цвяха розміром 1/4 дюйма, яку прийнято Loubes, який являє собою гіпс, що отримується називати "nail pull resistance", описаний в стандарті випаленням природного гіпсу, що має наступний ASTM С473-метод В. склад: Далі було встановлено, що отримані гіпсові вміст гіпсу 68,8% пластини виявляють хороше зчеплення між гіпсом ангідрид 0,90% і зовнішнім листом. Це, зокрема, зумовлене струкмагнезит 3,70% турою пухирців, що отримуються з використанням доломіт 8,80% композиції ПАР згідно з винаходом. тальк 0,80% Нарівні з цим, композиція ПАР для гіпсової флогопит 1,10% композиції згідно з винаходом містить алкілсульмікролін 3,80% фати формули Н(СН2)nОSО3-М+, в якій η складає кварц 9,50% від 6 до 16 і середнє число атомів вуглецю в комцелестин 0,60% позиції алкілсульфатів nm складає від 10 до 11, а клінохлор 2,00% М означає одновалентний катіон. Ці пластини виготовляють наступним чином: Така композиція може бути легко отримана Готують піну перемішуючи протягом 1хв. в піпростим доданням С12-алкілсульфату, такого як ногенераторі типу Hamilton Beach при напруженні ΤΕΦΑΡΟΝ К-12-98, що поставляється фірмою 55 вольт суміш 5,25мл розчину з 50г/л композиції, COGNIS, або Emal Ε 30, що поставляється фірщо складається з алкілсульфатів натрію, що місмою КАО CORPORATION SA, і суміші С8- і тить 7,7мас.% С8, 73,1мас.% С10 і 19,2мас.% С12, С10-алкілсульфатів (такої, наприклад, як Emal A10 причому середнє число атомів вуглецю nm з ураDE, що поставляється фірмою КАО хуванням молекулярної маси складових дорівнює CORPORATION SA). 10,23, зі 170мл води при 22°С. Після цього піну Алкілсульфати, що відповідають формулі вводять в суміш 700г води при температурі 50°С і H(CH2)nOSO3-M+, звичайно одержують сульфату1130г гіпсу при температурі 22°С. Гіпсову пасту ванням відповідних спиртів. У принципі, η частіше вміщують між двома листами картону. Надлишок за все є парним числом внаслідок більшої доступпісля заповнення видаляють. Після цього мініпланості цих спиртів. Однак в рамках винаходу мостину сушать в сушильній печі при температурі, жуть бути також використані і алкілсульфати з нещо поступово зростає від 100 до 200°С протягом парним n. 15хв. і потім, що поступово знижується від 200 до Ланцюг алкілсульфатів, що входять в компо90°С протягом 25хв. зицію, переважно містить від 8 до 12 атомів вугПриклад 2 лецю. Виготовляють гіпсові пластини відповідно до Композиція ПАР може крім того включати гідприкладу 1, замінюючи композицію ПАР такою ж ротропний агент. Такими агентами є, наприклад, кількістю ПАР, що містить 84,2мас.% метанол, етанол, ізопропіловий спирт, етиленгліС10-алкілсульфату і 15,8мас.% С12-алкілсульфату. 9 74597 10 Середнє число атомів вуглецю в композиції nm що одержані результати можуть бути перевершені дорівнює 10,32. при використанні потрійної комбінації алкілсульПриклад 3 фатів при тому ж значенні nm, приведеному по Виготовляють гіпсові пластини відповідно до відношенню до подвійної комбінації. Насправді прикладу 1, замінюючи композицію ПАР такою ж потрійна композиція не тільки дає більшу кількість кількістю ПАР, що містить 95мас.% піни, але, як з'ясувалося, ця композиція дозволяє С10-алкілсульфату і 5мас.% С12-алкілсульфату. одержувати пластину з більш низькою щільністю Середнє число атомів вуглецю в композиції nm при порівнянні з подвійною композицією з тим же дорівнює 10,10. значенням nm. Приклад 4 Композиції Φ, Υ і Ζ відповідають наступним Виготовляють гіпсові пластини відповідно до сумішам алкілсульфатів (за масою): прикладу 1, замінюючи композицію ПАР такою ж кількістю ПАР, що містить 5,5мас.% X: 25% С8 - 75% С10 C8-алкілсульфату, 83,5мас.% С10-алкілсульфату і Υ: 50% C8 - 50% C10 11мас.% С12-алкілсульфату. Середнє число атомів Ζ: 75% C8 - 25% C10 вуглецю в композиції nm дорівнює 10,10. Ці композиції свідчать про те, що коли nm меПриклад 5 нше 10, у випадку такого ж дозування, яке привеВиготовляють гіпсові пластини відповідно до дене в таблиці 1, об'єм піни, що утворюється, неприкладу 1, замінюючи композицію ПАР такою ж достатній. Це виражається далі в тому, що піна, кількістю ПАР, що містить алкілсульфат (AS) і прощо одержується, не дозволяє досягнути достатстий алкіловий ефір-сульфат (AES). Цю ПАР пронього рівня полегшення пластин. При еквівалентдає фірма COGNIS під назвою F1919. ному об'ємі піни (композиція X в порівнянні з прикПриклад 6 ладом 3) недостатнє полегшення свідчить про Виготовляють гіпсові пластини відповідно до нестійкість піни, що одержується. Це виходить з прикладу 1, замінюючи композицію ПАР такою ж результатів випробувань, представлених в табкількістю ПАР, що містить алкілсульфат (AS) і пролиці 2. стий алкіловий ефір-сульфат (AES). Цю ПАР продає фірма STEPAN під назвою alphafoamer. Таблиця 2 Сінюючу здатність композицій ПАР оцінюють за об'ємом піни, який вони здатні утворювати при Об'єм піни Поверхнева маса Приклад nm даній концентрації. З цією метою 5,5мл розчину (мл) (кг/м2) композиції ПАР з концентрацією 50г/л змішують зі X 9,35 690 9,06 170мл води. Отриманий розчин перемішують проΥ 9 685 9,13 тягом 1хв. в змішувачі Hamilton Beach, який праΖ 8,5 680 9,86 цює при 6000об./хв. Об'єм піни, що утворилася, вимірюють негайно. Результати представлені в * порівняльні приклади приведеній нижче таблиці 1. Виконані відповідно до прикладів пластини після сушіння до постійної ваги відповідно до франЩоб оцінити механічні властивості пластин, цузького стандарту 72-302 зважують і визначають вимірюють межу міцності при стисненні на взятому їх ваги з розрахунку на 1м2. Результати представвід пластини зразку 5 5см2. Поверхневу твердість лені в приведеній нижче таблиці 1. і навантаження при зламі серцевини (випробування на згин в трьох точках) вимірюють у відповідноТаблиця 1 сті до стандарту NF Ρ 72-302. Твердість серцевини вимірюють відповідно до Об'єм піни Поверхнева вага стандарту ASTM C473-метод В. Rc є відношенням Приклад nm 2 (мл) (кг/м ) межі міцності при стисненні пластини до її маси на 1 10,23 760 8,31 1м2. У випадку пластин з однією і тією ж товщиною 2 10,32 710 8,43 воно дозволяє порівнювати у них межу міцності 3 10,1 690 8,78 при стисненні в тому випадку, коли у пластин не 4 10,1 730 8,56 співпадає в точності щільність. Це відношення 5* AS+AES 755 8,44 демонструє поліпшення, яке дають композиції ПАР, відносно такої характеристики, механічна 6* AS+AES 750 8,75 міцність. Сукупність характеристик гіпсових пластин, * порівняльні приклади одержаних завдяки композиціям згідно з винаходом, перевершує або є такою ж, як у пластин з рівня техніки. Композиції згідно з винаходом дозволяють Таким чином, при тих же механічних властиодержувати порівнянні об'єми піни без перевитравостях переважним варіантом здійснення винахоти сумішей алкілсульфатів і алкілоксисульфатів. ду є той, який приводить до максимального полеПіна, що отримується, стійка і приводить до полегшення. Більш конкретно, переважному гшення гіпсових пластин, такого ж або більш висоздійсненню винаходу відповідає приклад 1 (компокого в порівнянні з полегшенням, що одержується зиція, відповідна nm, що дорівнює 10, 23). за допомогою існуючих способів. Приклад 1 ілюстРезультати цих вимірювань представлені в рує переважну реалізацію композиції ПАР згідно з приведеній нижче таблиці 3. винаходом. Приклади 4 і 3 свідчать також про те, 11 74597 12 Таблиця 3 Приклад 1 2 3 4 5* 6* Зусилля при стисненні (МПа) 10,23 2,99 10,23 3,06 10,23 3,34 10,23 3,36 AS+AES 2,33 AS+AES 2,59 nm Поверхнева твер- Твердість серце- Nail pull resistance Маса Rc дість (мм) вини (даН) (даН) (Мпа.м2/кг) 19,3 8,6 32,9 0,35 19,0 7,8 32,4 0,36 18,9 9,8 34,6 0,38 18,9 9,4 33,6 0,39 20,0 6,9 30,2 0,27 19,8 7,6 32,6 0,29 * порівняльні приклади Таблиця 4 Приклад Сухе зчеплення (% відшарування) 1 2 3 4 5* 6* 0 0 0 0 12 3 Вологе зчеплення через 2год. (% відшарування) 5 3 3 3 100 30 * порівняльні приклади Комп’ютерна верстка Т. Чепелева Виготовлені гіпсові пластини були також охарактеризовані вимірюванням зчеплення між картоном і серцевиною. Вимірювання полягає у відриванні картону і оцінюванні міри відшарування картону від серцевини. Тест на сухе зчеплення проводиться на сухій пластині. Тест на вологе зчеплення через 2 години проводиться після повторного зволоження протягом 2 годин при 30°С при 90%-ній вологості. Результати представлені в приведеній вище таблиці 4. Результати свідчать про перевагу композицій згідно з винаходом відносно зчеплення як сухого, так і вологого через 2 години, зокрема для ПАР, що містять алкіл оксисульфати. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
