Дефлектор

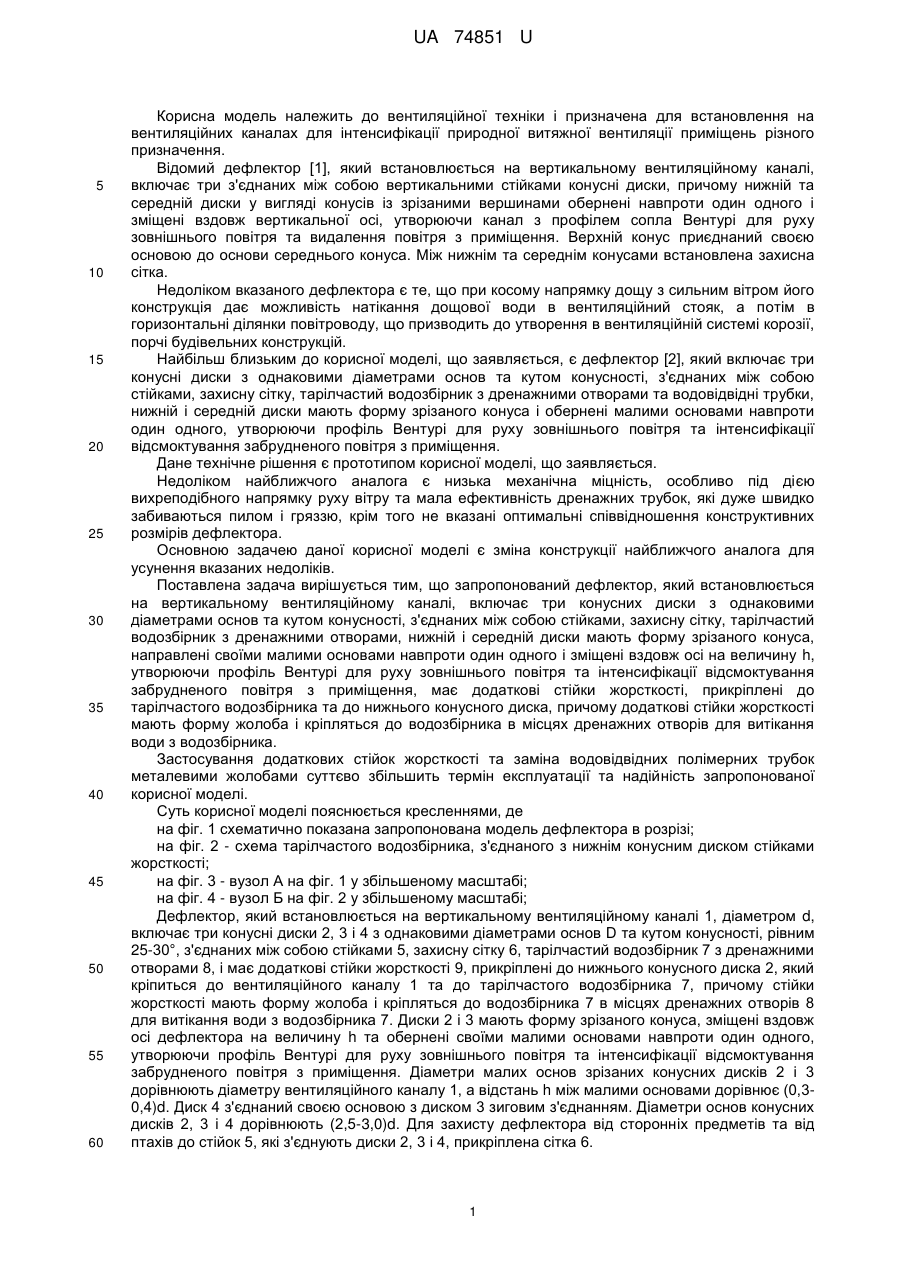

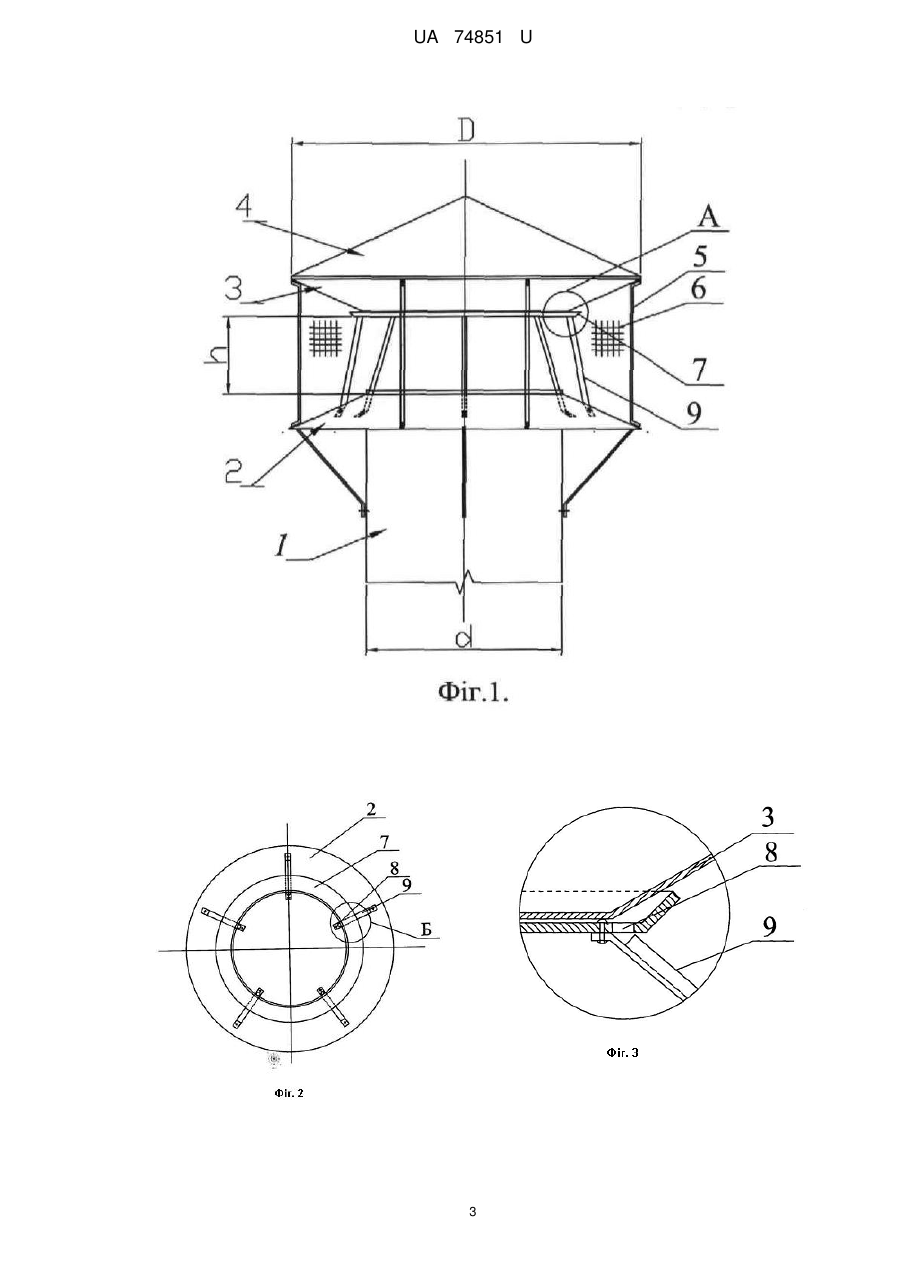

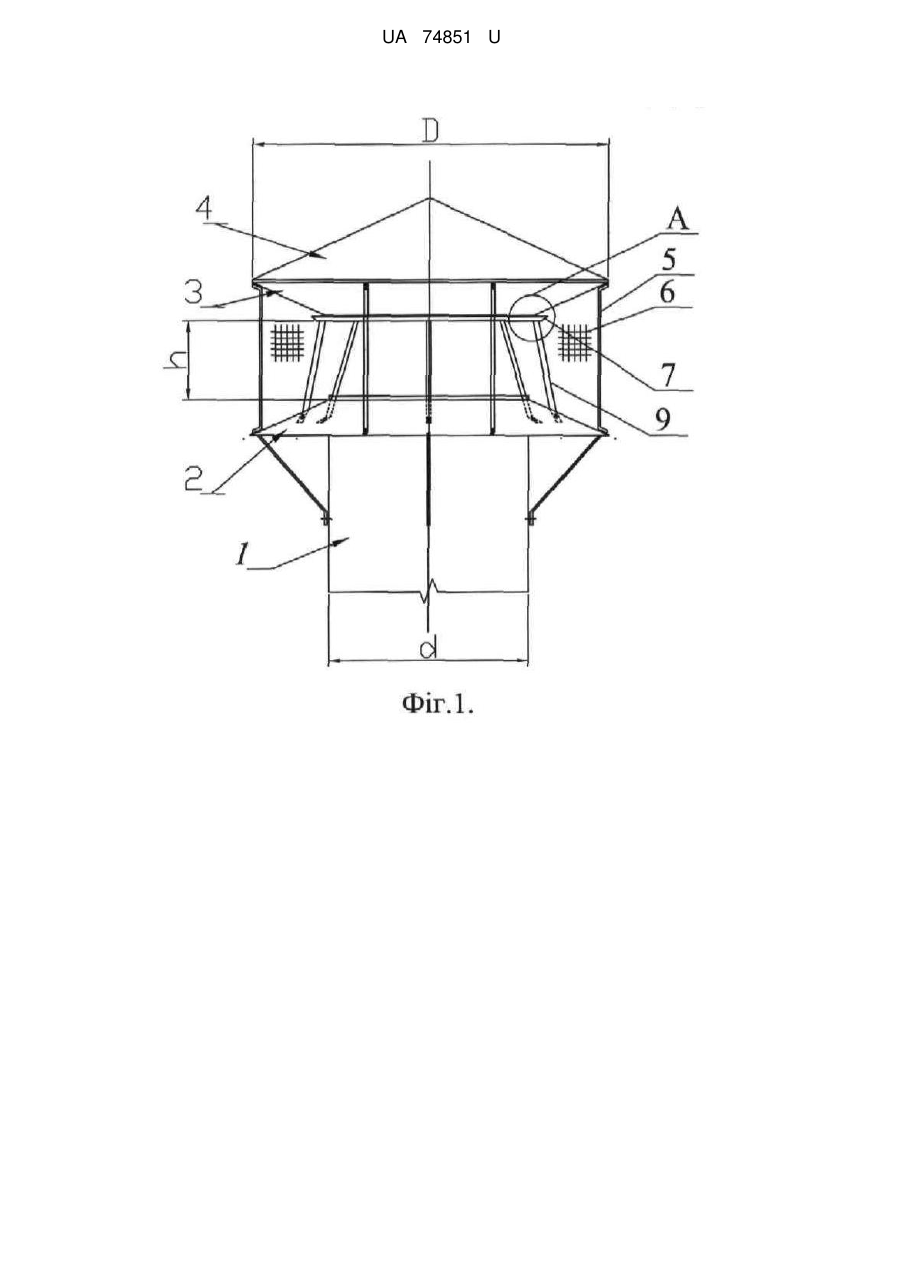

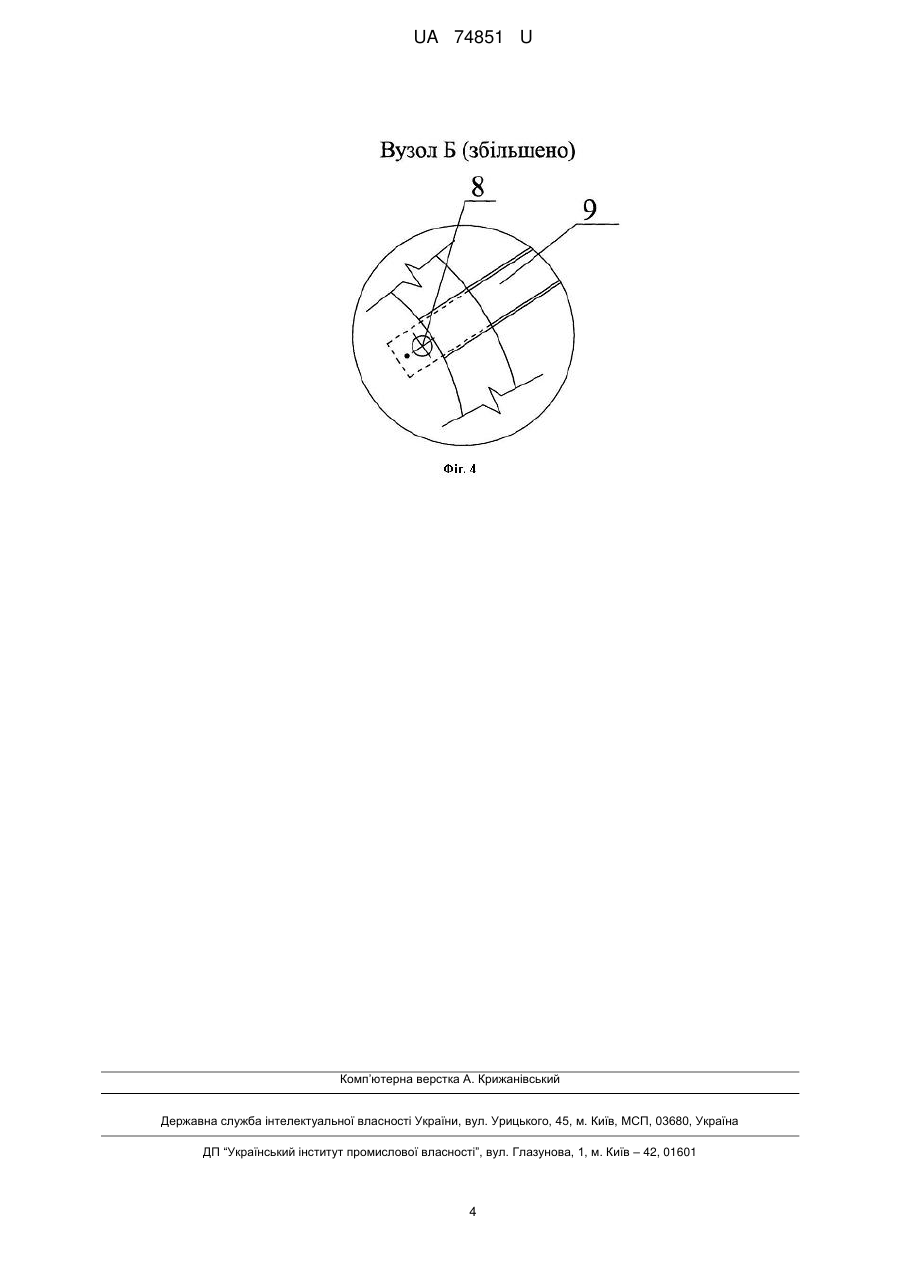

Реферат: Дефлектор містить конусні диски, вертикальні стійки, захисну сітку, тарілчастий водозбірник з дренажними отворами, стійки жорсткості. UA 74851 U (54) ДЕФЛЕКТОР UA 74851 U UA 74851 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вентиляційної техніки і призначена для встановлення на вентиляційних каналах для інтенсифікації природної витяжної вентиляції приміщень різного призначення. Відомий дефлектор [1], який встановлюється на вертикальному вентиляційному каналі, включає три з'єднаних між собою вертикальними стійками конусні диски, причому нижній та середній диски у вигляді конусів із зрізаними вершинами обернені навпроти один одного і зміщені вздовж вертикальної осі, утворюючи канал з профілем сопла Вентурі для руху зовнішнього повітря та видалення повітря з приміщення. Верхній конус приєднаний своєю основою до основи середнього конуса. Між нижнім та середнім конусами встановлена захисна сітка. Недоліком вказаного дефлектора є те, що при косому напрямку дощу з сильним вітром його конструкція дає можливість натікання дощової води в вентиляційний стояк, а потім в горизонтальні ділянки повітроводу, що призводить до утворення в вентиляційній системі корозії, порчі будівельних конструкцій. Найбільш близьким до корисної моделі, що заявляється, є дефлектор [2], який включає три конусні диски з однаковими діаметрами основ та кутом конусності, з'єднаних між собою стійками, захисну сітку, тарілчастий водозбірник з дренажними отворами та водовідвідні трубки, нижній і середній диски мають форму зрізаного конуса і обернені малими основами навпроти один одного, утворюючи профіль Вентурі для руху зовнішнього повітря та інтенсифікації відсмоктування забрудненого повітря з приміщення. Дане технічне рішення є прототипом корисної моделі, що заявляється. Недоліком найближчого аналога є низька механічна міцність, особливо під дією вихреподібного напрямку руху вітру та мала ефективність дренажних трубок, які дуже швидко забиваються пилом і гряззю, крім того не вказані оптимальні співвідношення конструктивних розмірів дефлектора. Основною задачею даної корисної моделі є зміна конструкції найближчого аналога для усунення вказаних недоліків. Поставлена задача вирішується тим, що запропонований дефлектор, який встановлюється на вертикальному вентиляційному каналі, включає три конусних диски з однаковими діаметрами основ та кутом конусності, з'єднаних між собою стійками, захисну сітку, тарілчастий водозбірник з дренажними отворами, нижній і середній диски мають форму зрізаного конуса, направлені своїми малими основами навпроти один одного і зміщені вздовж осі на величину h, утворюючи профіль Вентурі для руху зовнішнього повітря та інтенсифікації відсмоктування забрудненого повітря з приміщення, має додаткові стійки жорсткості, прикріплені до тарілчастого водозбірника та до нижнього конусного диска, причому додаткові стійки жорсткості мають форму жолоба і кріпляться до водозбірника в місцях дренажних отворів для витікання води з водозбірника. Застосування додаткових стійок жорсткості та заміна водовідвідних полімерних трубок металевими жолобами суттєво збільшить термін експлуатації та надійність запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 схематично показана запропонована модель дефлектора в розрізі; на фіг. 2 - схема тарілчастого водозбірника, з'єднаного з нижнім конусним диском стійками жорсткості; на фіг. 3 - вузол А на фіг. 1 у збільшеному масштабі; на фіг. 4 - вузол Б на фіг. 2 у збільшеному масштабі; Дефлектор, який встановлюється на вертикальному вентиляційному каналі 1, діаметром d, включає три конусні диски 2, 3 і 4 з однаковими діаметрами основ D та кутом конусності, рівним 25-30°, з'єднаних між собою стійками 5, захисну сітку 6, тарілчастий водозбірник 7 з дренажними отворами 8, і має додаткові стійки жорсткості 9, прикріплені до нижнього конусного диска 2, який кріпиться до вентиляційного каналу 1 та до тарілчастого водозбірника 7, причому стійки жорсткості мають форму жолоба і кріпляться до водозбірника 7 в місцях дренажних отворів 8 для витікання води з водозбірника 7. Диски 2 і 3 мають форму зрізаного конуса, зміщені вздовж осі дефлектора на величину h та обернені своїми малими основами навпроти один одного, утворюючи профіль Вентурі для руху зовнішнього повітря та інтенсифікації відсмоктування забрудненого повітря з приміщення. Діаметри малих основ зрізаних конусних дисків 2 і 3 дорівнюють діаметру вентиляційного каналу 1, а відстань h між малими основами дорівнює (0,30,4)d. Диск 4 з'єднаний своєю основою з диском 3 зиговим з'єднанням. Діаметри основ конусних дисків 2, 3 і 4 дорівнюють (2,5-3,0)d. Для захисту дефлектора від сторонніх предметів та від птахів до стійок 5, які з'єднують диски 2, 3 і 4, прикріплена сітка 6. 1 UA 74851 U 5 10 15 20 На фіг. 2 показана схема тарілчастого водозбірника 7, з'єднаного стійками жорсткості 9, з конусним диском 2. Тарілчастий водозбірник 7 з'єднаний з конусним диском 2 стійками жорсткості 9, які мають форму жолоба і кріпляться до тарілчастого водозбірника 7 в місцях дренажних отворів 8 для витікання води з водозбірника. Дренажні отвори 8 виконані рівномірно по периметру дна водозбірника в кількох місцях. На фіг. 3 показано у збільшеному масштабі вузол кріплення стійок жорсткості 9 до тарілчастого водозбірника 7. Кріплення виконується зварюванням або іншим доступним методом. На фіг. 4 показано у збільшеному масштабі кріплення стійок жорсткості 9 до тарілчастого водозбірника 7 (вигляд зверху). Дефлектор працює під дією вітру, забезпечуючи збільшення ефективності відсмоктування повітря з вентильованого приміщення завдяки утвореному каналу Вентурі, в якому у відповідності з законом Бернуллі зменшується статичний тиск при збільшенні швидкості руху повітря. Під час дощу при сильному боковому вітрі краплі води попадають на поверхню конусного диска 3, стікають в тарілчастий водозбірник 7 звідки через дренажні отвори 8 по стійках 9, які мають форму жолоба, стікають на диск 2. В безвітряну погоду дефлектор працює по принципу природної гравітаційної витяжної вентиляції. Під час дощу при відсутності вітру краплі води падають на диск 4, який захищає дефлектор від дощу, і не попадають в вентканал. Технічним результатом, який досягається корисною моделлю, є збільшення терміну експлуатації та надійності. Джерело інформації 1.Свидетельство на полезную модель РФ №24722. Дефлектор, МПК F 24 F 7/00. Опубл. 20.08.2002 2. Патент на полезную модель РФ №88109. Дефлектор, МПК F 24 F 7/00. Опубл. 27.10.2009 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Дефлектор, який встановлюється на витяжному вентиляційному каналі, що містить три конусних диски з однаковими діаметрами основ та кутом конусності, з'єднаних між собою вертикальними стійками, захисну сітку, тарілчастий водозбірник з дренажними отворами, нижній і середні диски мають форму зрізаного конуса, направлені своїми малими основами навпроти один одного і зміщені вздовж осі на величину h, утворюючи профіль Вентурі для руху зовнішнього повітря та інтенсифікації відсмоктування забрудненого повітря з приміщення, який відрізняється тим, що має додаткові стійки жорсткості, прикріплені до водозбірника та до нижнього конусного диска. 2. Дефлектор за п. 1, який відрізняється тим, що додаткові стійки жорсткості мають форму жолоба і кріпляться до водозбірника в місцях дренажних отворів для витікання води з водозбірника. 2 UA 74851 U 3 UA 74851 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
