Клітка для утримання кролів

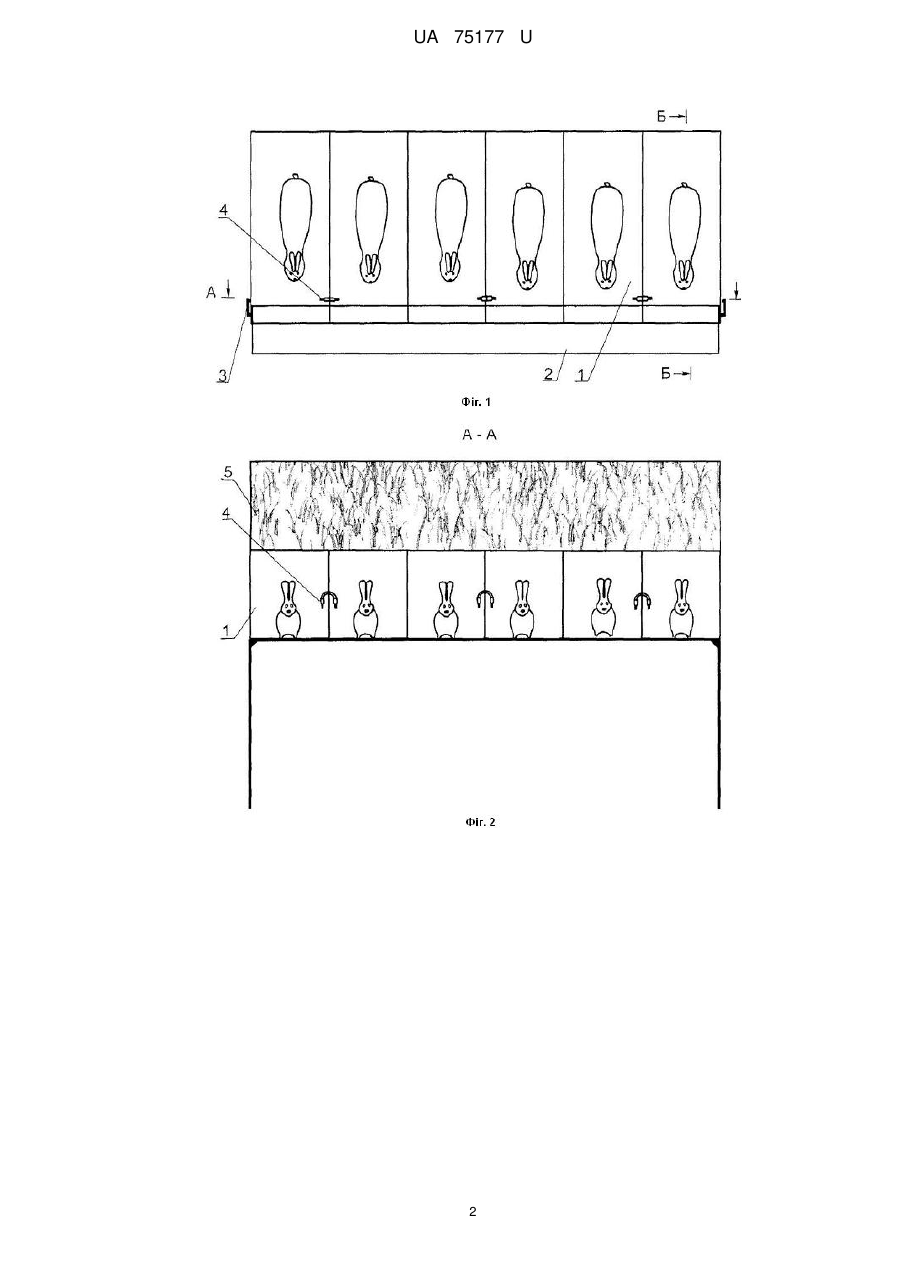

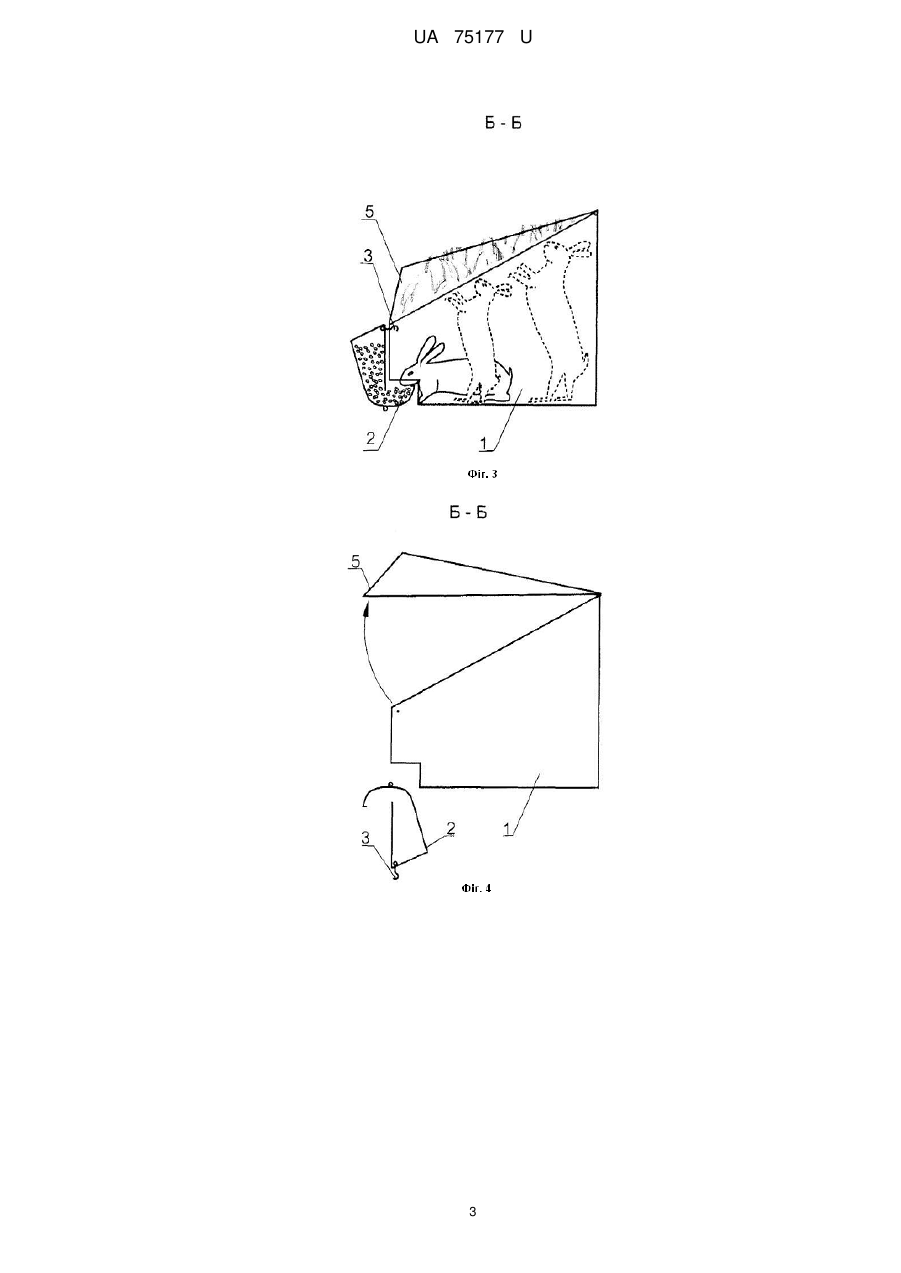

Реферат: UA 75177 U UA 75177 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства зокрема, до кролівництва. Відома клітка для утримання кролів [1]. Вона містить індивідуальні бокси для утримання кролів, стаціонарну годівницю для концентрованих кормів, напувалки, ясла для зелених і грубих кормів і відкидну кришку. Недоліком даної клітки є те, що двосторонній фронт годівлі та відкидна кришка створюють незручність при обслуговуванні тварин, а індивідуальні бокси не забезпечують умов для рухової активності кролів. В основу корисної моделі поставлена задача - удосконалення клітки, зменшення трудоємності при обслуговуванні кролів та покращення умов їх утримання. Поставлена задача вирішується тим, що клітка виготовлена із зварної сітки у формі усіченого паралелепіпеда, зверху боксів якої встановлені відкидні ясла, а спереду - відкидна бункерна самогодівниця з гачкоподібним фіксатором. Причому, кут похилу ясел, що забезпечує споживання корму кролями різних порід у стоячому положенні протягом всього періоду вирощування, дорівнює 20-25°. На Фіг. 1 показаний загальний вид клітки, на Фіг. 2 - розріз А-А на Фіг. 1; на Фіг. 3 розріз Б-Б на Фіг. 1 в робочому стані, на Фіг.4. розріз Б-Б на Фіг. 1 в неробочому стані; на Фіг. 5 - загальний вид індивідуального боксу в аксонометричній проекції. Клітка виготовлена із зварної сітки у формі скошеного паралелепіпеда, містить індивідуальні бокси 1, в передній частині яких шарнірно закріплена бункерна самогодівниця 2 для концентрованих кормів з гачкоподібним фіксатором 3, ніпельні автонапувалки 4, а в верхній шарнірно закріплені ясла 5 для зелених і грубих кормів. Робочий процес полягає в наступному. Через отвори, які утворені передніми частинами індивідуальних боксів 1 і бункерною самогодівницею 2 в клітці розміщують відлучений молодняк кролів. Далі бункерну самогодівницю 2 встановлюють у робоче вертикальне положення, фіксують гачкоподібним фіксатором 3 і насипають сухі концентровані корми. Кролі споживають корм вволю і запивають водою із ніпельних автонапувалок 4. Для стимуляції рухової активності кролів в індивідуальних боксах 1, в ясла 5 завантажують зелений або грубий корм, який кролі споживають стоячи на витягнутих задніх кінцівках. Враховуючи, що за довжиною тулуба і кінцівок породи кролів відрізняються між собою кут похилу ясел, що забезпечує споживання корму тваринами у стоячому положенні протягом всього періоду вирощування дорівнює 20-25°. Крім того, для забезпечення максимального фізичного навантаження у міру збільшення розміру тварин, корм переміщують із нижньої до верхньої частини ясел. Процес вирощування кролів в клітці триває до 4-6- місячного віку в залежності від терміну їх народження. Створенні умови дають можливість отримати високоякісну шкурку і тушку з добре розвинутими м'язами. Після закінчення процесу вирощування кролів виймають із клітки. Для цього за допомогою гачкоподібного фіксатора 3, бункерну самогодівницю 2 від'єднують і перевертають вниз, автоматично звільняючи її від рештків концентрованих кормів, ясла 5 відхиляють вверх, достають кролів із боксів і направляють за призначенням. Перевага клітки порівняно з прототипом полягає у створенні зручності при обслуговуванні та кращих умов для рухової активності кролів. Джерело інформації: 1. Е. Вагин, Р. Цветкова. Кролиководство в личных хозяйствах: -М.: Московский робочий.1981. - С. 90-93. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Клітка для утримання кролів, яка містить індивідуальні бокси для утримання кролів, стаціонарну годівницю для концентрованих кормів, напувалки, ясла для зелених і грубих кормів і відкидну кришку, яка відрізняється тим, що виготовлена із зварної сітки у формі усіченого паралелепіпеда, зверху боксів якої встановлені відкидні ясла, а спереду - відкидна бункерна самогодівниця з гачкоподібним фіксатором. 2. Клітка для утримання кролів за п. 1, яка відрізняється тим, що кут похилу ясел, який забезпечує споживання корму кролями різних порід у стоячому положенні протягом всього періоду вирощування дорівнює 20-25°. 1 UA 75177 U 2 UA 75177 U 3 UA 75177 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
