Носій запису, спосіб його виготовлення та записувальний і/або відтворювальний пристрій
Формула / Реферат
1. Носій запису, який має серводоріжку (4), що вказує інформаційну доріжку (9), призначену для записування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, причому серводоріжка (4) виконана з хвилеподібним вигином, що являє собою періодичну зміну певного фізичного параметра, і ця серводоріжка утворює концентричну або спіральну конфігурацію по суті паралельних доріжок із кроком доріжок , який відрізняється тим, що для згаданого кроку доріжок
і довжини періоду хвилеподібного вигину
буде справедливим вираз
, де
- ціле число.
2. Носій запису за п. 1, який відрізняється тим, що залежність між довжиною періоду хвилеподібного вигину і кроком доріжок має вигляд .
3. Носій запису за п. 1, який відрізняється тим, що залежність між довжиною періоду хвилеподібного вигину і кроком доріжок має вигляд .
4. Носій запису за п. 1, який відрізняється тим, що довжина періоду хвилеподібного вигину у
разів більша довжини канального біта, де
- ціле число.
5. Носій запису за п. 4, який відрізняється тим, що кількість канальних бітів , що відповідає одному періоду хвилеподібного вигину, дорівнює 69.
6. Записувальний і/або відтворювальний пристрій, який включає в себе засіб для записування і/або зчитування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, на інформаційну доріжку і/або з інформаційної доріжки (9) на серводоріжці носія запису, яка виконана з хвилеподібним вигином, що являє собою періодичну зміну певного фізичного параметра, і утворює концентричну або спіральну конфігурацію по суті паралельних доріжок, причому цей пристрій включає в себе засіб для сканування серводоріжки (4) і відновлення інформації, що стосується носія запису, який відрізняється тим, що згаданий пристрій включає в себе засіб для генерування сигналу хвилеподібного вигину за носієм запису за п. 1.
7. Спосіб виготовлення носія запису за будь-яким із пп. 1-5, в якому на носії запису запроваджують серводоріжку (4), що вказує інформаційну доріжку (9), призначену для записування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, причому зазначену серводоріжку (4) виконують з періодичною зміною певного фізичного параметра, який відрізняється тим, що крок доріжок і період хвилеподібного вигину
, де
- кількість канальних бітів, що припадає на один хвилеподібний вигин, помножена на довжину одного канального біта, вибирають таким чином, що
, де
- ціле число.
Текст

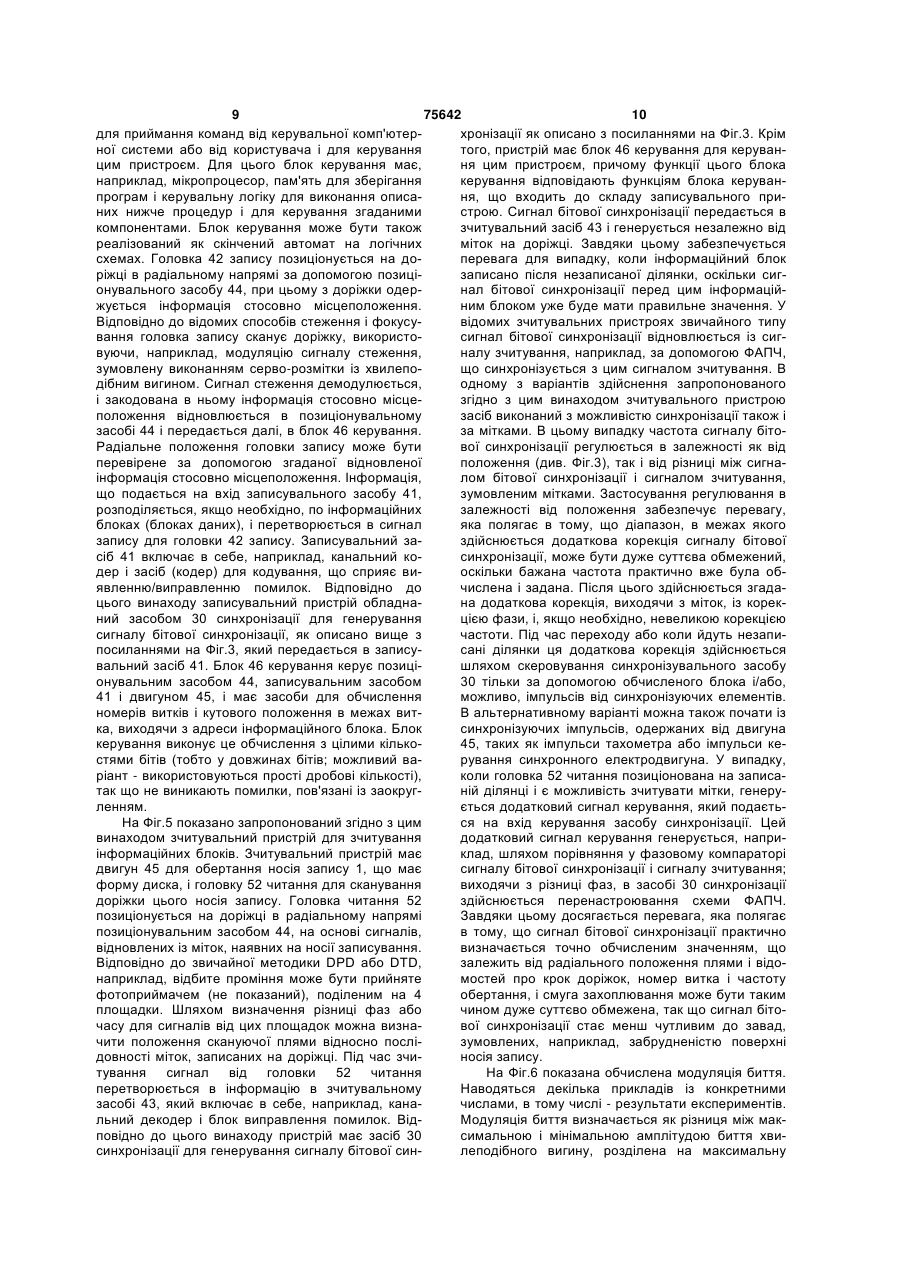

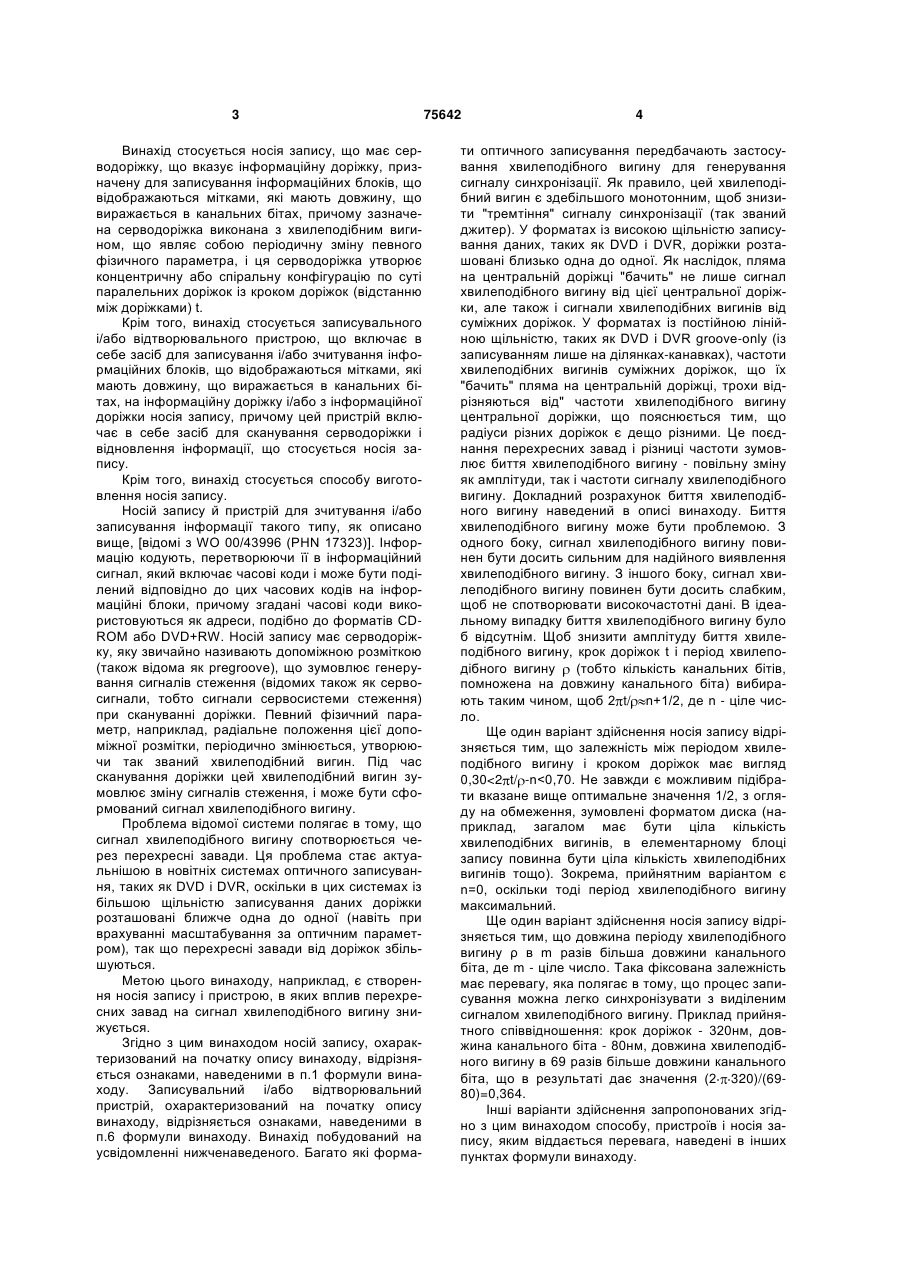

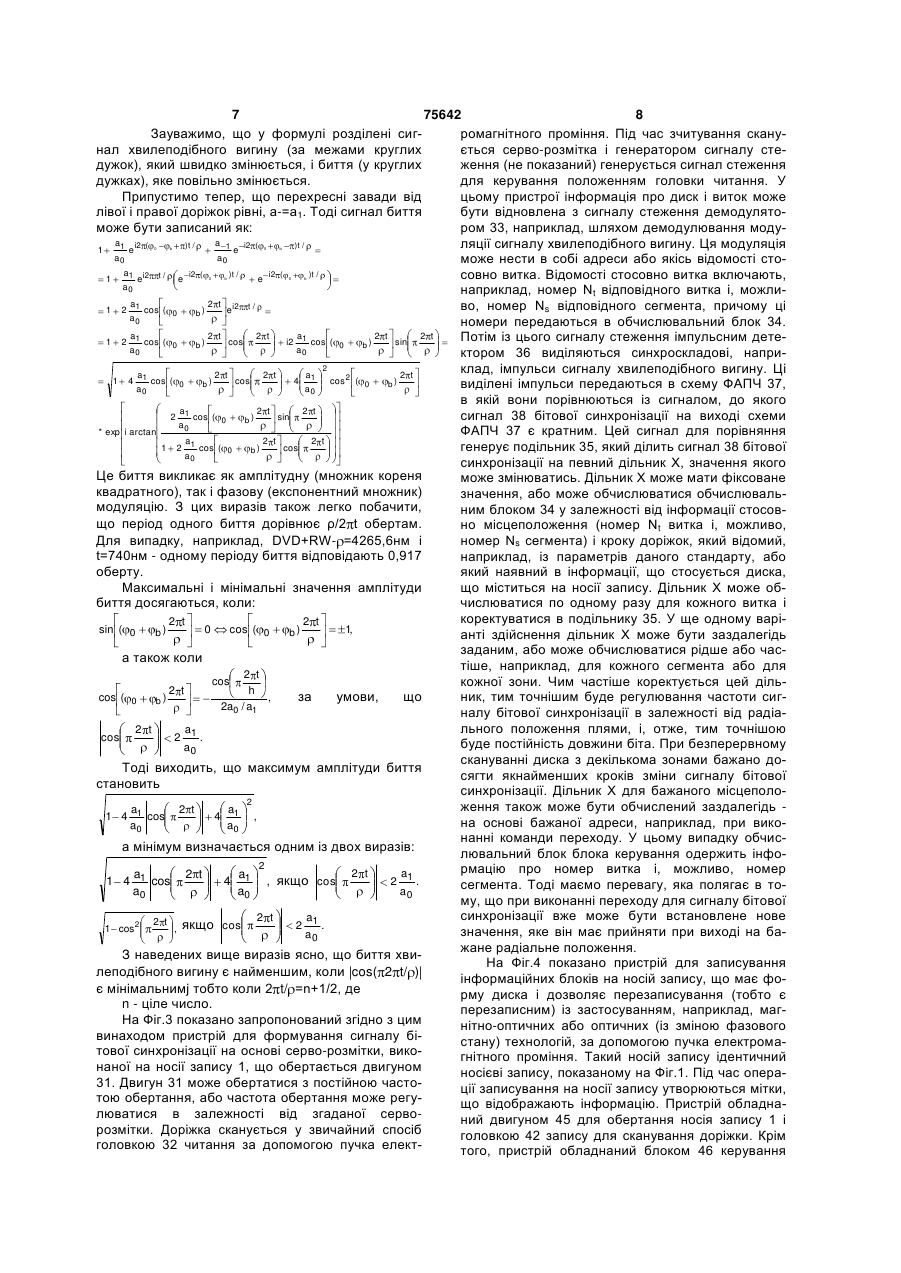

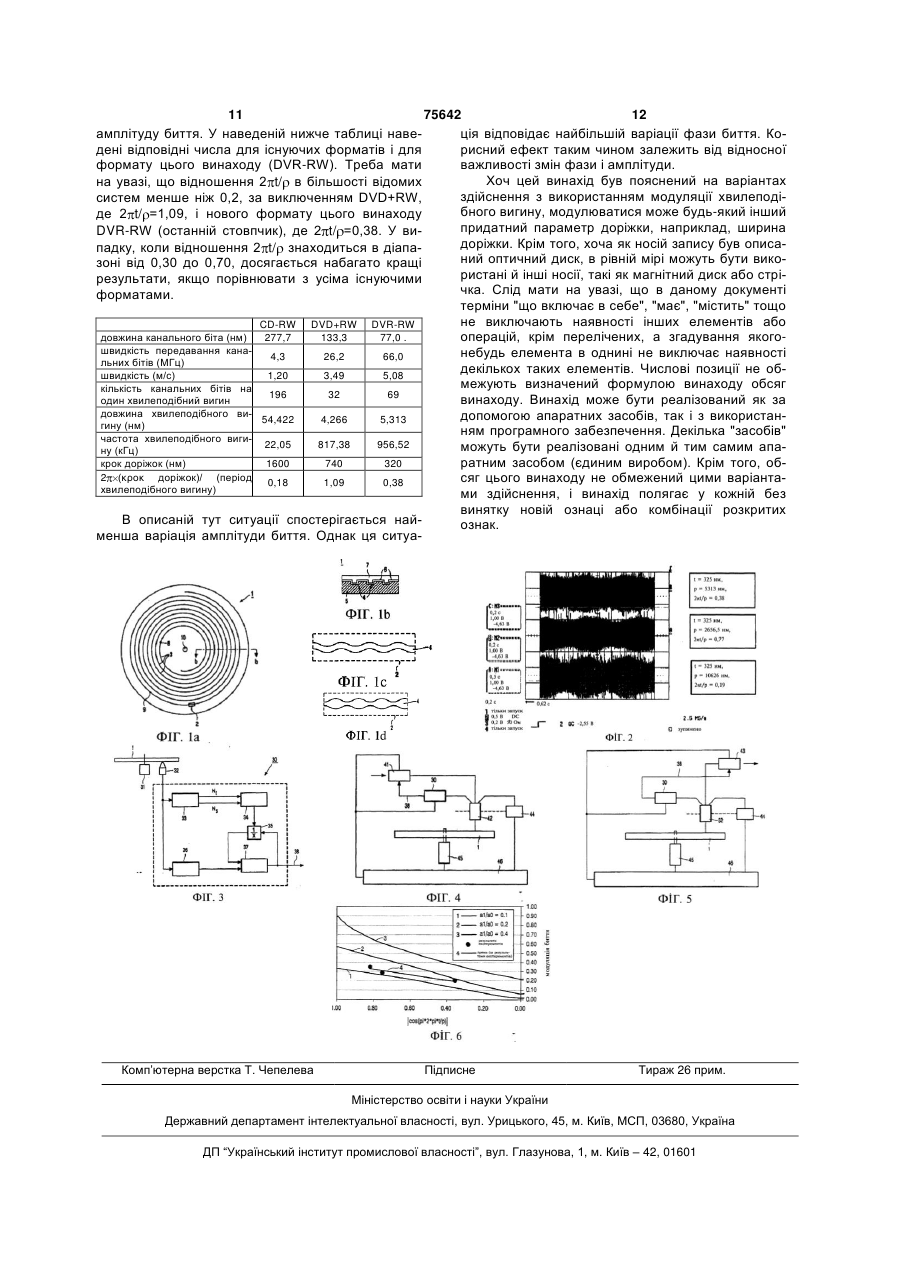

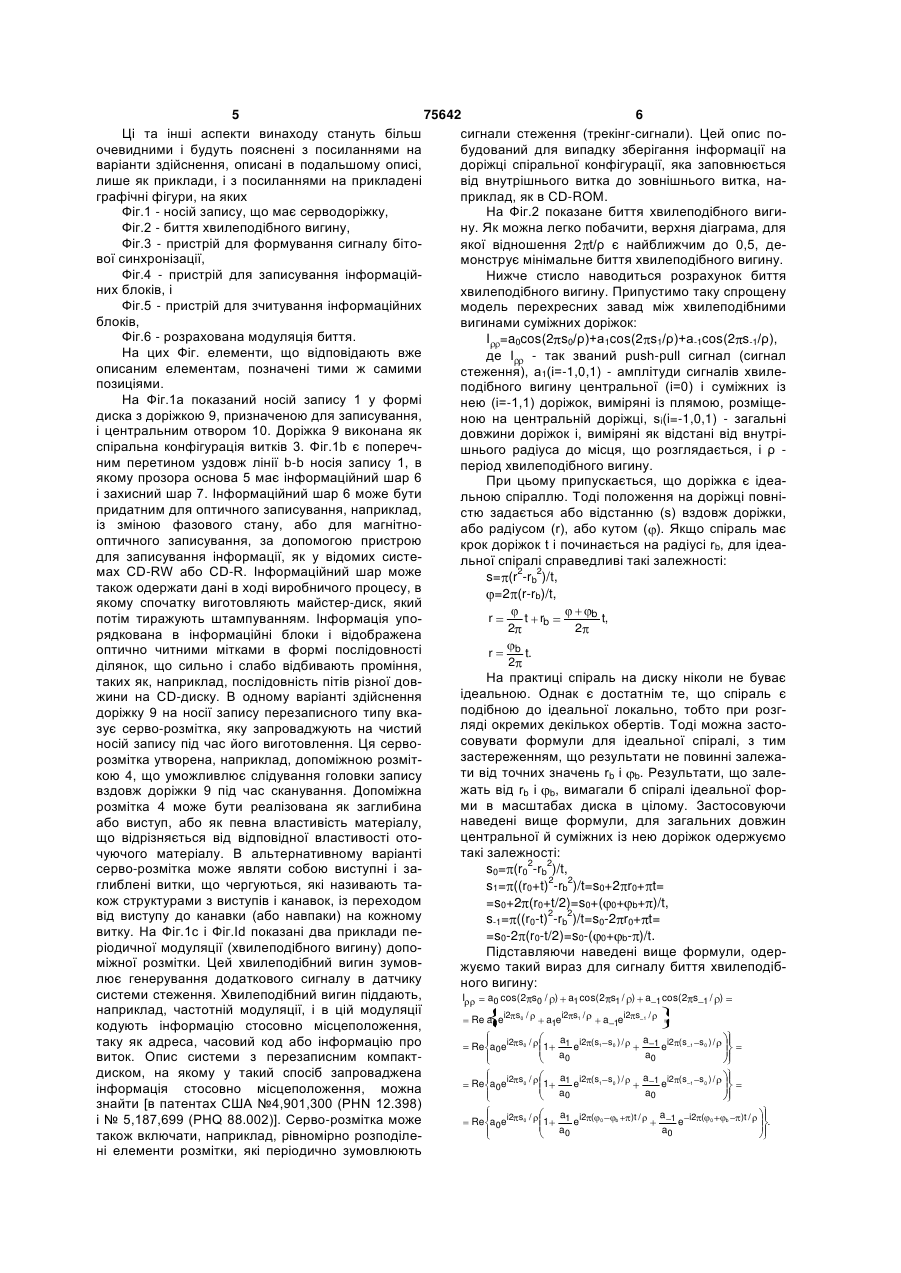

1. Носій запису, який має серводоріжку (4), що вказує інформаційну доріжку (9), призначену для записування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, причому серводоріжка (4) виконана з хвилеподібним вигином, що являє собою періодичну зміну певного фізичного параметра, і ця серводоріжка утворює концентричну або спіральну конфігурацію по суті паралельних доріжок із кроком доріжок t , який відрізняється тим, що для згаданого кроку доріжок t і довжини періоду хвилеподібного вигину p буде справедливим вираз 2 t / p n 1/ 2 , де n - ціле число. 2. Носій запису за п.1, який відрізняється тим, що залежність між довжиною періоду хвилеподібного вигину і кроком доріжок має вигляд 0,30 2 t / p n 0,70 . 3. Носій запису за п.1, який відрізняється тим, що залежність між довжиною періоду хвилеподібного вигину і кроком доріжок має вигляд 0,30 2 t / p 0,70 . 4. Носій запису за п.1, який відрізняється тим, що 2 (19) 1 3 Винахід стосується носія запису, що має серводоріжку, що вказує інформаційну доріжку, призначену для записування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, причому зазначена серводоріжка виконана з хвилеподібним вигином, що являє собою періодичну зміну певного фізичного параметра, і ця серводоріжка утворює концентричну або спіральну конфігурацію по суті паралельних доріжок із кроком доріжок (відстанню між доріжками) t. Крім того, винахід стосується записувального і/або відтворювального пристрою, що включає в себе засіб для записування і/або зчитування інформаційних блоків, що відображаються мітками, які мають довжину, що виражається в канальних бітах, на інформаційну доріжку і/або з інформаційної доріжки носія запису, причому цей пристрій включає в себе засіб для сканування серводоріжки і відновлення інформації, що стосується носія запису. Крім того, винахід стосується способу виготовлення носія запису. Носій запису й пристрій для зчитування і/або записування інформації такого типу, як описано вище, [відомі з WO 00/43996 (PHN 17323)]. Інформацію кодують, перетворюючи її в інформаційний сигнал, який включає часові коди і може бути поділений відповідно до цих часових кодів на інформаційні блоки, причому згадані часові коди використовуються як адреси, подібно до форматів CDROM або DVD+RW. Носій запису має серводоріжку, яку звичайно називають допоміжною розміткою (також відома як pregroove), що зумовлює генерування сигналів стеження (відомих також як сервосигнали, тобто сигнали сервосистеми стеження) при скануванні доріжки. Певний фізичний параметр, наприклад, радіальне положення цієї допоміжної розмітки, періодично змінюється, утворюючи так званий хвилеподібний вигин. Під час сканування доріжки цей хвилеподібний вигин зумовлює зміну сигналів стеження, і може бути сформований сигнал хвилеподібного вигину. Проблема відомої системи полягає в тому, що сигнал хвилеподібного вигину спотворюється через перехресні завади. Ця проблема стає актуальнішою в новітніх системах оптичного записування, таких як DVD і DVR, оскільки в цих системах із більшою щільністю записування даних доріжки розташовані ближче одна до одної (навіть при врахуванні масштабування за оптичним параметром), так що перехресні завади від доріжок збільшуються. Метою цього винаходу, наприклад, є створення носія запису і пристрою, в яких вплив перехресних завад на сигнал хвилеподібного вигину знижується. Згідно з цим винаходом носій запису, охарактеризований на початку опису винаходу, відрізняється ознаками, наведеними в п.1 формули винаходу. Записувальний і/або відтворювальний пристрій, охарактеризований на початку опису винаходу, відрізняється ознаками, наведеними в п.6 формули винаходу. Винахід побудований на усвідомленні нижченаведеного. Багато які форма 75642 4 ти оптичного записування передбачають застосування хвилеподібного вигину для генерування сигналу синхронізації. Як правило, цей хвилеподібний вигин є здебільшого монотонним, щоб знизити "тремтіння" сигналу синхронізації (так званий джитер). У форматах із високою щільністю записування даних, таких як DVD і DVR, доріжки розташовані близько одна до одної. Як наслідок, пляма на центральній доріжці "бачить" не лише сигнал хвилеподібного вигину від цієї центральної доріжки, але також і сигнали хвилеподібних вигинів від суміжних доріжок. У форматах із постійною лінійною щільністю, таких як DVD і DVR groove-only (із записуванням лише на ділянках-канавках), частоти хвилеподібних вигинів суміжних доріжок, що їх "бачить" пляма на центральній доріжці, трохи відрізняються від" частоти хвилеподібного вигину центральної доріжки, що пояснюється тим, що радіуси різних доріжок є дещо різними. Це поєднання перехресних завад і різниці частоти зумовлює биття хвилеподібного вигину - повільну зміну як амплітуди, так і частоти сигналу хвилеподібного вигину. Докладний розрахунок биття хвилеподібного вигину наведений в описі винаходу. Биття хвилеподібного вигину може бути проблемою. З одного боку, сигнал хвилеподібного вигину повинен бути досить сильним для надійного виявлення хвилеподібного вигину. З іншого боку, сигнал хвилеподібного вигину повинен бути досить слабким, щоб не спотворювати високочастотні дані. В ідеальному випадку биття хвилеподібного вигину було б відсутнім. Щоб знизити амплітуду биття хвилеподібного вигину, крок доріжок t і період хвилеподібного вигину (тобто кількість канальних бітів, помножена на довжину канального біта) вибирають таким чином, щоб 2 t/ n+1/2, де n - ціле число. Ще один варіант здійснення носія запису відрізняється тим, що залежність між періодом хвилеподібного вигину і кроком доріжок має вигляд 0,30
ДивитисяДодаткова інформація
Назва патенту англійськоюInformation carrier; method for producing the carrier; device for recording and reproducing information
Автори англійськоюShep Kornelis M.
Назва патенту російськоюНоситель информации; способ изготовления носителя; устройство для записи и воспроизведения информации
Автори російськоюСхеп Корнелис М.
МПК / Мітки
МПК: G11B 20/10, G11B 7/007, G11B 7/24, G11B 7/253
Мітки: запису, спосіб, пристрій, записувальний, відтворювальний, виготовлення, носій
