Пристрій для закупорювання

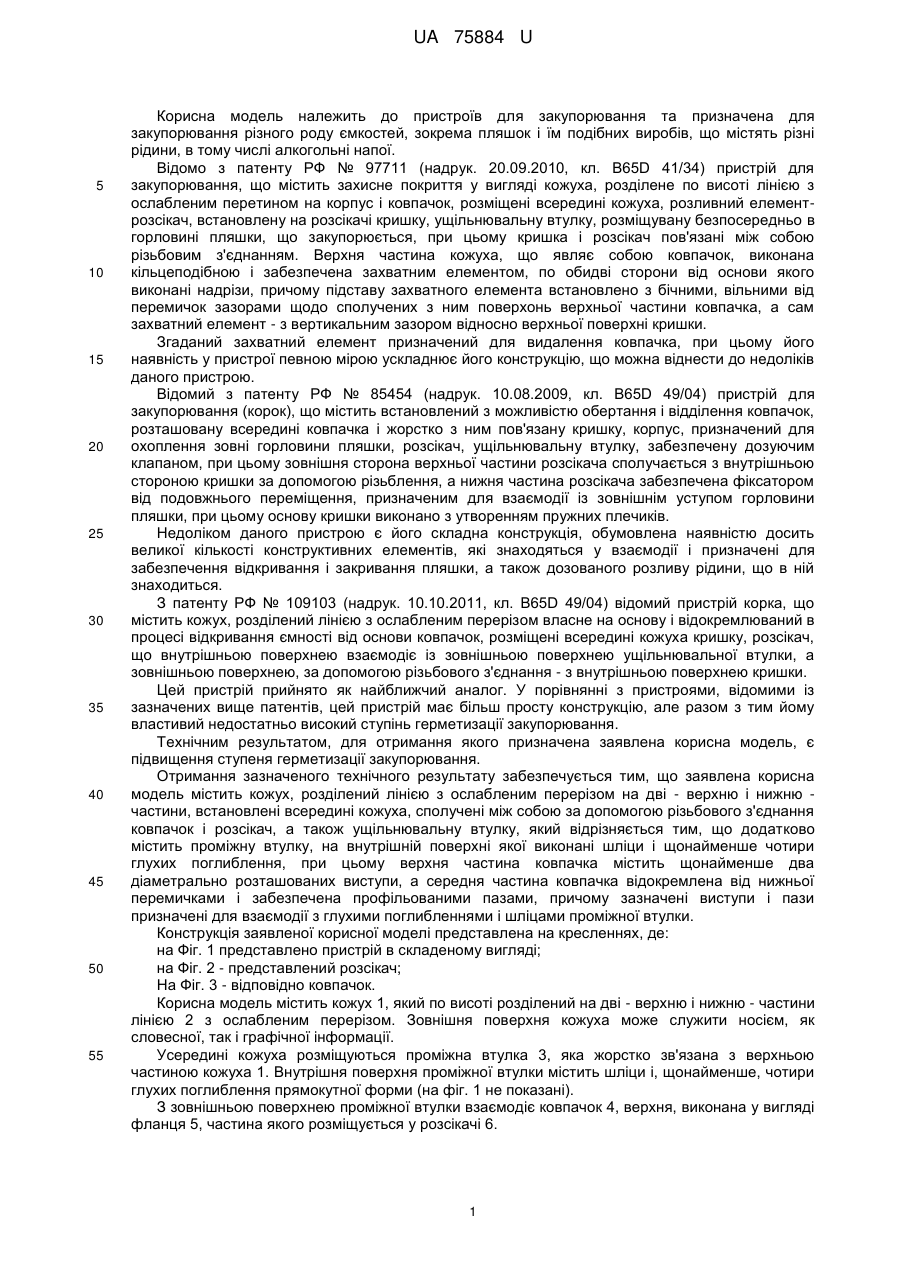

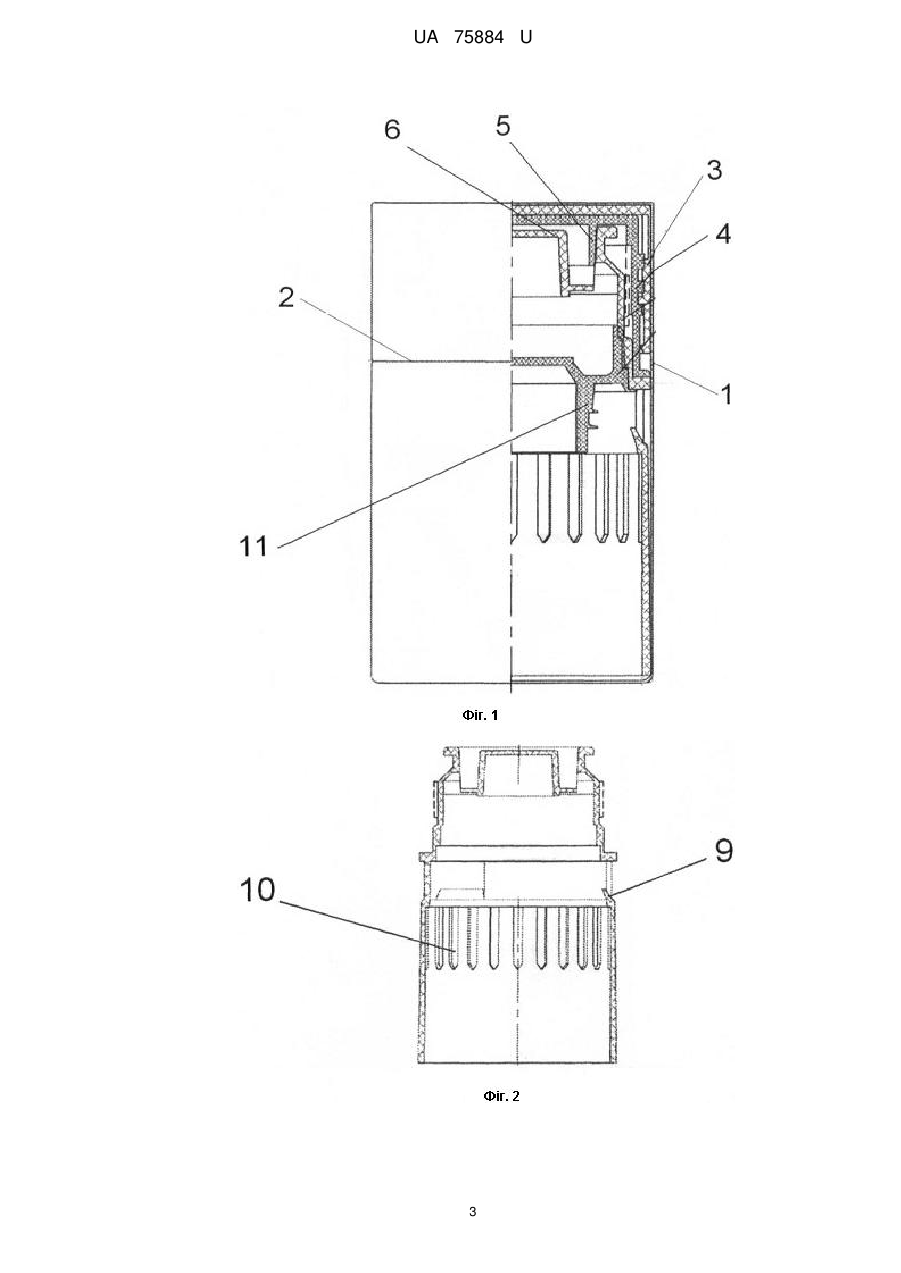

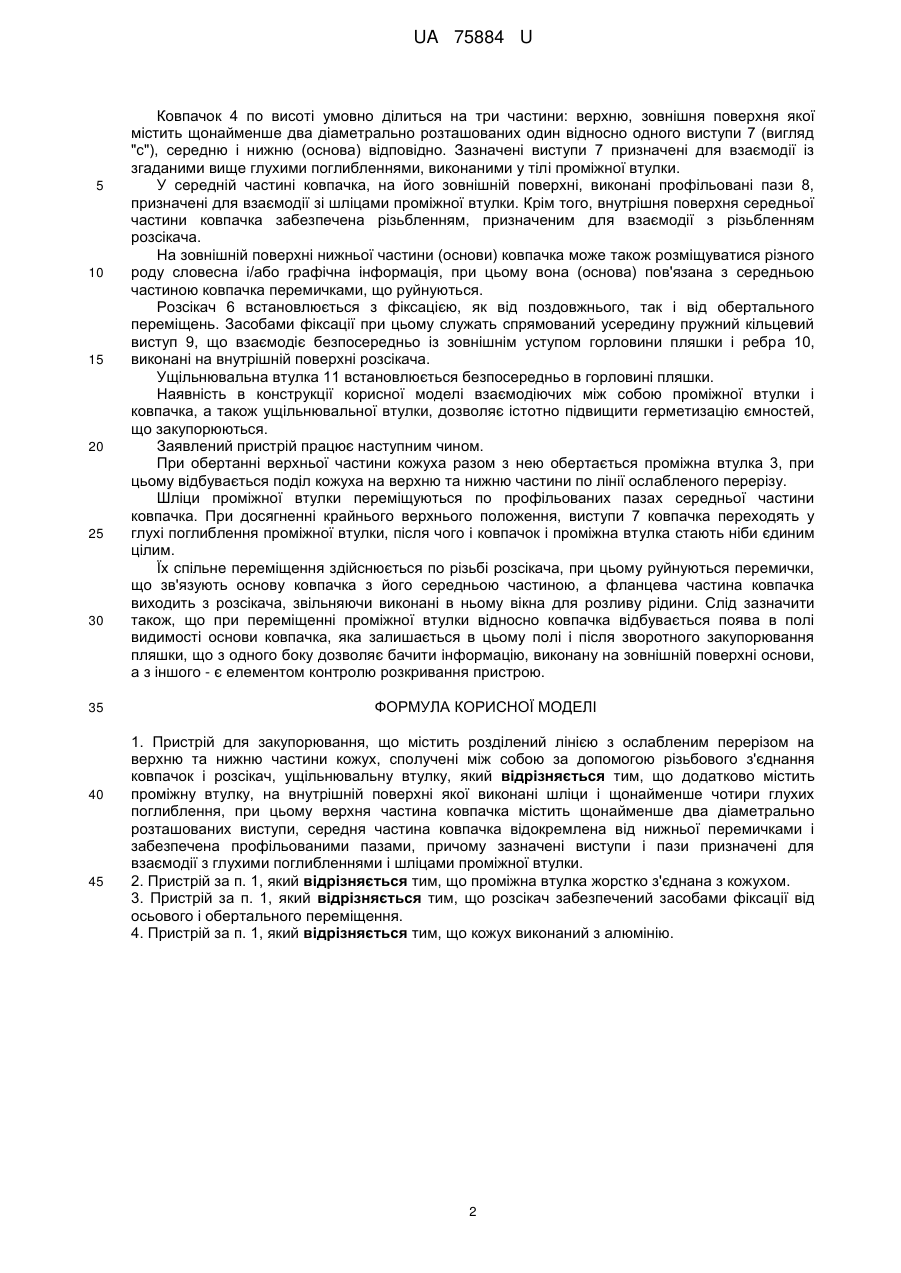

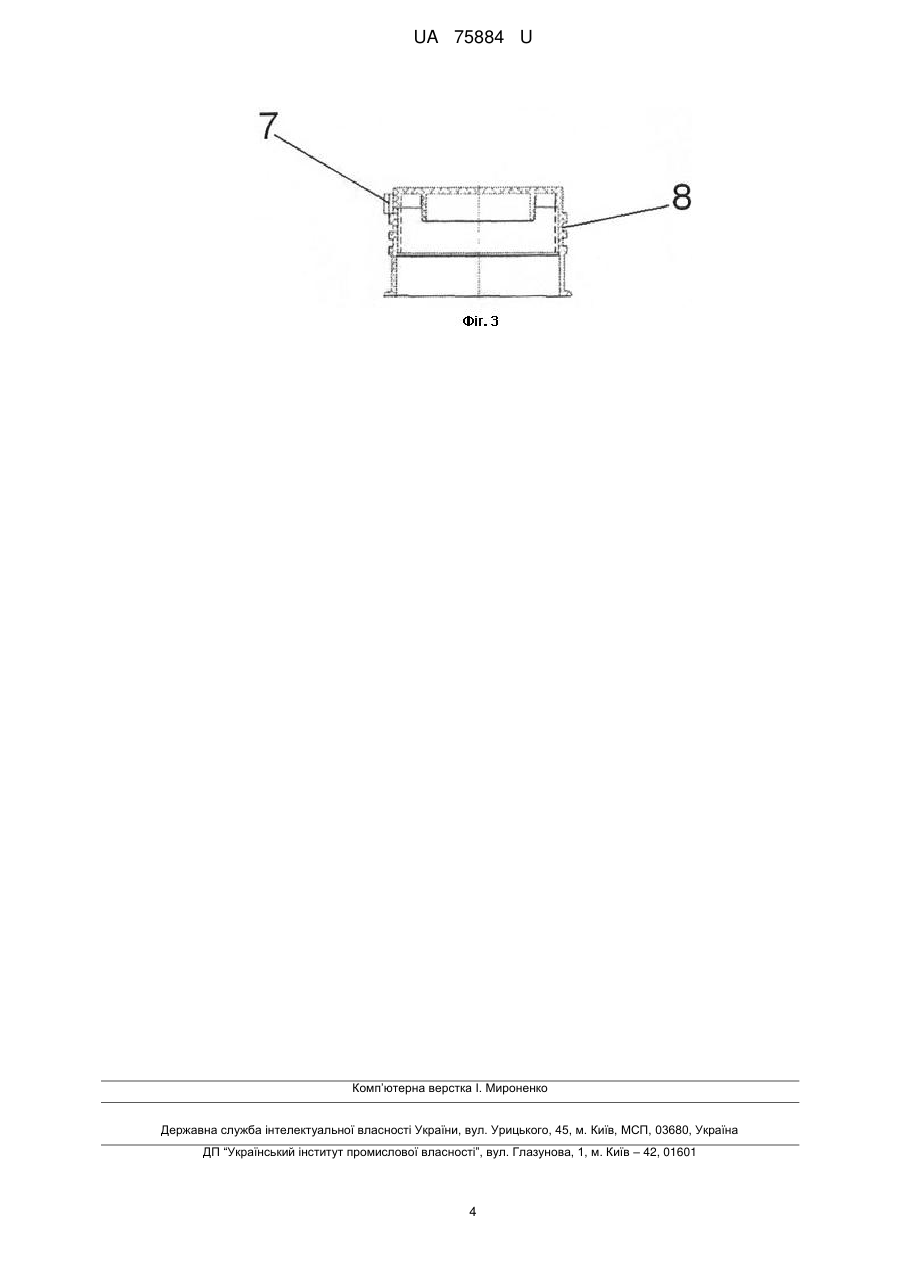

Реферат: UA 75884 U UA 75884 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для закупорювання та призначена для закупорювання різного роду ємкостей, зокрема пляшок і їм подібних виробів, що містять різні рідини, в тому числі алкогольні напої. Відомо з патенту РФ № 97711 (надрук. 20.09.2010, кл. B65D 41/34) пристрій для закупорювання, що містить захисне покриття у вигляді кожуха, розділене по висоті лінією з ослабленим перетином на корпус і ковпачок, розміщені всередині кожуха, розливний елементрозсікач, встановлену на розсікачі кришку, ущільнювальну втулку, розміщувану безпосередньо в горловині пляшки, що закупорюється, при цьому кришка і розсікач пов'язані між собою різьбовим з'єднанням. Верхня частина кожуха, що являє собою ковпачок, виконана кільцеподібною і забезпечена захватним елементом, по обидві сторони від основи якого виконані надрізи, причому підставу захватного елемента встановлено з бічними, вільними від перемичок зазорами щодо сполучених з ним поверхонь верхньої частини ковпачка, а сам захватний елемент - з вертикальним зазором відносно верхньої поверхні кришки. Згаданий захватний елемент призначений для видалення ковпачка, при цьому його наявність у пристрої певною мірою ускладнює його конструкцію, що можна віднести до недоліків даного пристрою. Відомий з патенту РФ № 85454 (надрук. 10.08.2009, кл. B65D 49/04) пристрій для закупорювання (корок), що містить встановлений з можливістю обертання і відділення ковпачок, розташовану всередині ковпачка і жорстко з ним пов'язану кришку, корпус, призначений для охоплення зовні горловини пляшки, розсікач, ущільнювальну втулку, забезпечену дозуючим клапаном, при цьому зовнішня сторона верхньої частини розсікача сполучається з внутрішньою стороною кришки за допомогою різьблення, а нижня частина розсікача забезпечена фіксатором від подовжнього переміщення, призначеним для взаємодії із зовнішнім уступом горловини пляшки, при цьому основу кришки виконано з утворенням пружних плечиків. Недоліком даного пристрою є його складна конструкція, обумовлена наявністю досить великої кількості конструктивних елементів, які знаходяться у взаємодії і призначені для забезпечення відкривання і закривання пляшки, а також дозованого розливу рідини, що в ній знаходиться. З патенту РФ № 109103 (надрук. 10.10.2011, кл. B65D 49/04) відомий пристрій корка, що містить кожух, розділений лінією з ослабленим перерізом власне на основу і відокремлюваний в процесі відкривання ємності від основи ковпачок, розміщені всередині кожуха кришку, розсікач, що внутрішньою поверхнею взаємодіє із зовнішньою поверхнею ущільнювальної втулки, а зовнішньою поверхнею, за допомогою різьбового з'єднання - з внутрішньою поверхнею кришки. Цей пристрій прийнято як найближчий аналог. У порівнянні з пристроями, відомими із зазначених вище патентів, цей пристрій має більш просту конструкцію, але разом з тим йому властивий недостатньо високий ступінь герметизації закупорювання. Технічним результатом, для отримання якого призначена заявлена корисна модель, є підвищення ступеня герметизації закупорювання. Отримання зазначеного технічного результату забезпечується тим, що заявлена корисна модель містить кожух, розділений лінією з ослабленим перерізом на дві - верхню і нижню частини, встановлені всередині кожуха, сполучені між собою за допомогою різьбового з'єднання ковпачок і розсікач, а також ущільнювальну втулку, який відрізняється тим, що додатково містить проміжну втулку, на внутрішній поверхні якої виконані шліци і щонайменше чотири глухих поглиблення, при цьому верхня частина ковпачка містить щонайменше два діаметрально розташованих виступи, а середня частина ковпачка відокремлена від нижньої перемичками і забезпечена профільованими пазами, причому зазначені виступи і пази призначені для взаємодії з глухими поглибленнями і шліцами проміжної втулки. Конструкція заявленої корисної моделі представлена на кресленнях, де: на Фіг. 1 представлено пристрій в складеному вигляді; на Фіг. 2 - представлений розсікач; На Фіг. 3 - відповідно ковпачок. Корисна модель містить кожух 1, який по висоті розділений на дві - верхню і нижню - частини лінією 2 з ослабленим перерізом. Зовнішня поверхня кожуха може служити носієм, як словесної, так і графічної інформації. Усередині кожуха розміщуються проміжна втулка 3, яка жорстко зв'язана з верхньою частиною кожуха 1. Внутрішня поверхня проміжної втулки містить шліци і, щонайменше, чотири глухих поглиблення прямокутної форми (на фіг. 1 не показані). З зовнішньою поверхнею проміжної втулки взаємодіє ковпачок 4, верхня, виконана у вигляді фланця 5, частина якого розміщується у розсікачі 6. 1 UA 75884 U 5 10 15 20 25 30 35 40 45 Ковпачок 4 по висоті умовно ділиться на три частини: верхню, зовнішня поверхня якої містить щонайменше два діаметрально розташованих один відносно одного виступи 7 (вигляд "с"), середню і нижню (основа) відповідно. Зазначені виступи 7 призначені для взаємодії із згаданими вище глухими поглибленнями, виконаними у тілі проміжної втулки. У середній частині ковпачка, на його зовнішній поверхні, виконані профільовані пази 8, призначені для взаємодії зі шліцами проміжної втулки. Крім того, внутрішня поверхня середньої частини ковпачка забезпечена різьбленням, призначеним для взаємодії з різьбленням розсікача. На зовнішній поверхні нижньої частини (основи) ковпачка може також розміщуватися різного роду словесна і/або графічна інформація, при цьому вона (основа) пов'язана з середньою частиною ковпачка перемичками, що руйнуються. Розсікач 6 встановлюється з фіксацією, як від поздовжнього, так і від обертального переміщень. Засобами фіксації при цьому служать спрямований усередину пружний кільцевий виступ 9, що взаємодіє безпосередньо із зовнішнім уступом горловини пляшки і ребра 10, виконані на внутрішній поверхні розсікача. Ущільнювальна втулка 11 встановлюється безпосередньо в горловині пляшки. Наявність в конструкції корисної моделі взаємодіючих між собою проміжної втулки і ковпачка, а також ущільнювальної втулки, дозволяє істотно підвищити герметизацію ємностей, що закупорюються. Заявлений пристрій працює наступним чином. При обертанні верхньої частини кожуха разом з нею обертається проміжна втулка 3, при цьому відбувається поділ кожуха на верхню та нижню частини по лінії ослабленого перерізу. Шліци проміжної втулки переміщуються по профільованих пазах середньої частини ковпачка. При досягненні крайнього верхнього положення, виступи 7 ковпачка переходять у глухі поглиблення проміжної втулки, після чого і ковпачок і проміжна втулка стають ніби єдиним цілим. Їх спільне переміщення здійснюється по різьбі розсікача, при цьому руйнуються перемички, що зв'язують основу ковпачка з його середньою частиною, а фланцева частина ковпачка виходить з розсікача, звільняючи виконані в ньому вікна для розливу рідини. Слід зазначити також, що при переміщенні проміжної втулки відносно ковпачка відбувається поява в полі видимості основи ковпачка, яка залишається в цьому полі і після зворотного закупорювання пляшки, що з одного боку дозволяє бачити інформацію, виконану на зовнішній поверхні основи, а з іншого - є елементом контролю розкривання пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для закупорювання, що містить розділений лінією з ослабленим перерізом на верхню та нижню частини кожух, сполучені між собою за допомогою різьбового з'єднання ковпачок і розсікач, ущільнювальну втулку, який відрізняється тим, що додатково містить проміжну втулку, на внутрішній поверхні якої виконані шліци і щонайменше чотири глухих поглиблення, при цьому верхня частина ковпачка містить щонайменше два діаметрально розташованих виступи, середня частина ковпачка відокремлена від нижньої перемичками і забезпечена профільованими пазами, причому зазначені виступи і пази призначені для взаємодії з глухими поглибленнями і шліцами проміжної втулки. 2. Пристрій за п. 1, який відрізняється тим, що проміжна втулка жорстко з'єднана з кожухом. 3. Пристрій за п. 1, який відрізняється тим, що розсікач забезпечений засобами фіксації від осьового і обертального переміщення. 4. Пристрій за п. 1, який відрізняється тим, що кожух виконаний з алюмінію. 2 UA 75884 U 3 UA 75884 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
