Облицювальна панель

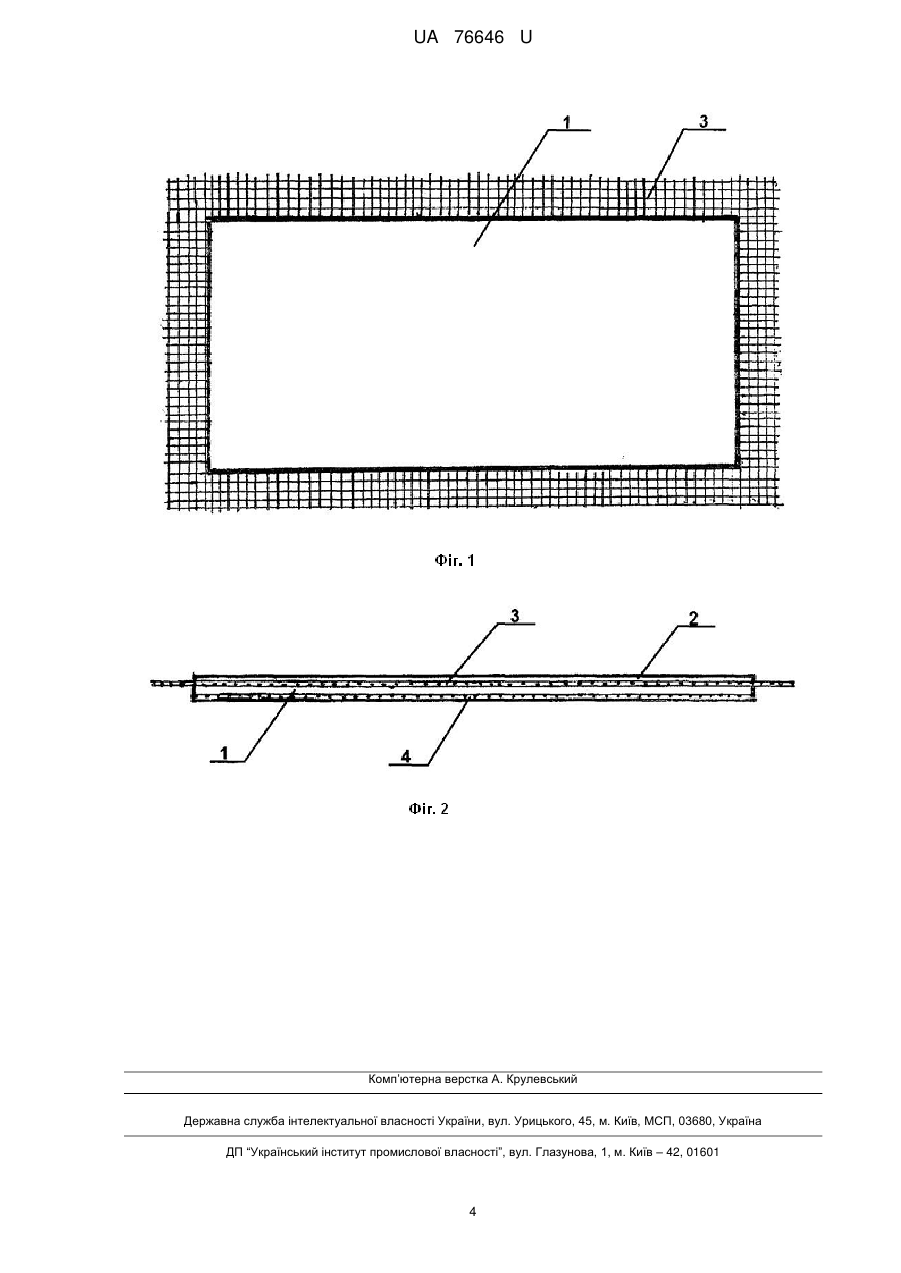

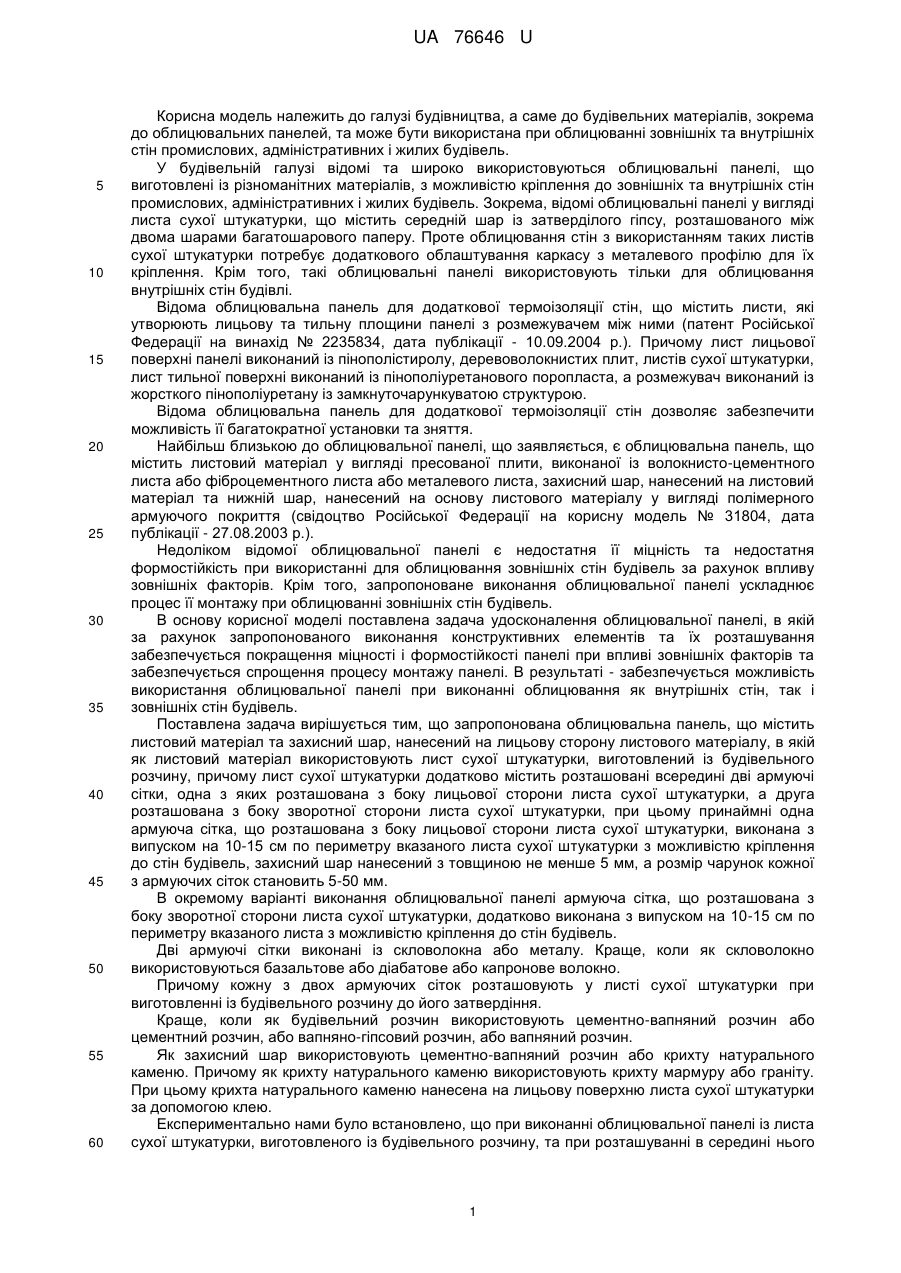

Реферат: UA 76646 U UA 76646 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до будівельних матеріалів, зокрема до облицювальних панелей, та може бути використана при облицюванні зовнішніх та внутрішніх стін промислових, адміністративних і жилих будівель. У будівельній галузі відомі та широко використовуються облицювальні панелі, що виготовлені із різноманітних матеріалів, з можливістю кріплення до зовнішніх та внутрішніх стін промислових, адміністративних і жилих будівель. Зокрема, відомі облицювальні панелі у вигляді листа сухої штукатурки, що містить середній шар із затверділого гіпсу, розташованого між двома шарами багатошарового паперу. Проте облицювання стін з використанням таких листів сухої штукатурки потребує додаткового облаштування каркасу з металевого профілю для їх кріплення. Крім того, такі облицювальні панелі використовують тільки для облицювання внутрішніх стін будівлі. Відома облицювальна панель для додаткової термоізоляції стін, що містить листи, які утворюють лицьову та тильну площини панелі з розмежувачем між ними (патент Російської Федерації на винахід № 2235834, дата публікації - 10.09.2004 р.). Причому лист лицьової поверхні панелі виконаний із пінополістиролу, деревоволокнистих плит, листів сухої штукатурки, лист тильної поверхні виконаний із пінополіуретанового поропласта, а розмежувач виконаний із жорсткого пінополіуретану із замкнуточарункуватою структурою. Відома облицювальна панель для додаткової термоізоляції стін дозволяє забезпечити можливість її багатократної установки та зняття. Найбільш близькою до облицювальної панелі, що заявляється, є облицювальна панель, що містить листовий матеріал у вигляді пресованої плити, виконаної із волокнисто-цементного листа або фіброцементного листа або металевого листа, захисний шар, нанесений на листовий матеріал та нижній шар, нанесений на основу листового матеріалу у вигляді полімерного армуючого покриття (свідоцтво Російської Федерації на корисну модель № 31804, дата публікації - 27.08.2003 р.). Недоліком відомої облицювальної панелі є недостатня її міцність та недостатня формостійкість при використанні для облицювання зовнішніх стін будівель за рахунок впливу зовнішніх факторів. Крім того, запропоноване виконання облицювальної панелі ускладнює процес її монтажу при облицюванні зовнішніх стін будівель. В основу корисної моделі поставлена задача удосконалення облицювальної панелі, в якій за рахунок запропонованого виконання конструктивних елементів та їх розташування забезпечується покращення міцності і формостійкості панелі при впливі зовнішніх факторів та забезпечується спрощення процесу монтажу панелі. В результаті - забезпечується можливість використання облицювальної панелі при виконанні облицювання як внутрішніх стін, так і зовнішніх стін будівель. Поставлена задача вирішується тим, що запропонована облицювальна панель, що містить листовий матеріал та захисний шар, нанесений на лицьову сторону листового матеріалу, в якій як листовий матеріал використовують лист сухої штукатурки, виготовлений із будівельного розчину, причому лист сухої штукатурки додатково містить розташовані всередині дві армуючі сітки, одна з яких розташована з боку лицьової сторони листа сухої штукатурки, а друга розташована з боку зворотної сторони листа сухої штукатурки, при цьому принаймні одна армуюча сітка, що розташована з боку лицьової сторони листа сухої штукатурки, виконана з випуском на 10-15 см по периметру вказаного листа сухої штукатурки з можливістю кріплення до стін будівель, захисний шар нанесений з товщиною не менше 5 мм, а розмір чарунок кожної з армуючих сіток становить 5-50 мм. В окремому варіанті виконання облицювальної панелі армуюча сітка, що розташована з боку зворотної сторони листа сухої штукатурки, додатково виконана з випуском на 10-15 см по периметру вказаного листа з можливістю кріплення до стін будівель. Дві армуючі сітки виконані із скловолокна або металу. Краще, коли як скловолокно використовуються базальтове або діабатове або капронове волокно. Причому кожну з двох армуючих сіток розташовують у листі сухої штукатурки при виготовленні із будівельного розчину до його затвердіння. Краще, коли як будівельний розчин використовують цементно-вапняний розчин або цементний розчин, або вапняно-гіпсовий розчин, або вапняний розчин. Як захисний шар використовують цементно-вапняний розчин або крихту натурального каменю. Причому як крихту натурального каменювикористовують крихту мармуру або граніту. При цьому крихта натурального каменю нанесена на лицьову поверхню листа сухої штукатурки за допомогою клею. Експериментально нами було встановлено, що при виконанні облицювальної панелі із листа сухої штукатурки, виготовленого із будівельного розчину, та при розташуванні в середині нього 1 UA 76646 U 5 10 15 20 25 30 35 40 45 50 55 двох армуючих сіток з розміром чарунок 5-50 мм, одна з яких розташована з боку лицьової сторони листа сухої штукатурки, а друга - з боку зворотної сторони листа сухої штукатурки, покращується міцність та формостійкість облицювальної панелі при впливі зовнішніх факторів, в результаті чого забезпечується можливість використання облицювальної панелі для облицювання як внутрішніх стін, так і зовнішніх стін будівель. Крім того, при виконанні принаймні однієї армуючої сітки з випуском на 10-15 см по периметру листа сухої штукатурки дозволяє забезпечити кріплення вказаного листа до стін будівель при їх зведенні за рахунок вказаних випусків, в результаті чого забезпечується спрощення процесу монтажу облицювальної панелі. Суть корисної моделі пояснюють креслення. на Фіг. 1 - облицювальна панель, вигляд зверху; на Фіг. 2 - облицювальна панель, вигляд збоку. Облицювальна панель містить лист сухої штукатурки 1, виготовлений із будівельного розчину, та захисний шар 2, нанесений на лицьову сторону листа сухої штукатурки 1 з товщиною не менше 5 мм. Лист сухої штукатурки 1 додатково містить розташовані в середині дві армуючі сітки 3 і 4, виконані з розміром чарунок 5-50 мм. Армуюча сітка 3 розташована з боку лицьової сторони листа сухої штукатурки 1 та виконана з випуском на 10-15 см по периметру листа сухої штукатурки 1 з можливістю кріплення до стін будівель. Армуюча сітка 4 розташована з боку зворотної сторони листа сухої штукатурки 1. В окремому варіанті виконання облицювальної панелі армуюча сітка 4, що розташована з боку зворотної сторони листа сухої штукатурки 1, виконана з випуском на 10-15 см по периметру вказаного листа сухої штукатурки 1 з можливістю кріплення до стін будівель. Причому дві армуючі сітки 3 і 4 виконані із скловолокна або металу. Як скловолокно використовуються базальтове або діабатове або капронове волокно. При цьому кожну з двох армуючих сіток 3 і 4 розташовують у листі сухої штукатурки 1 при виготовленні із будівельного розчину до його затвердіння. Як будівельний розчин використовують цементно-вапняний розчин або цементний розчин, або вапняно-гіпсовий розчин, або вапняний розчин. Як захисний шар 2 використовують цементно-вапняний розчин або крихту натурального каменю. Причому як крихту натурального каменю використовують крихту мармуру або граніту. Крихта натурального каменю нанесена на лицьову поверхню листа сухої штукатурки 1 за допомогою клею. Облицювальну панель отримують та використовують наступним чином. Попередньо готують будівельний розчин. Як будівельний розчин використовують цементновапняний розчин або цементний розчин, або вапняно-гіпсовий розчин, або вапняний розчин. Далі формують лист сухої штукатурки 1 заданого розміру шляхом заливки готового будівельного розчину в опалубку. Причому при заливці будівельного розчину до його затвердіння в ньому одразу розташовують дві армуючі сітки 3 і 4 так, що після його затвердіння утворюється лист сухої штукатурки 1 з армуючою сіткою 3, розташованою з боку лицьової сторони листа сухої штукатурки 1, та армуючою сіткою 4, розташованою з боку зворотної сторони листа сухої штукатурки 1. При цьому армуючу сітку 3 виконують з випуском на 10-15 см по периметру готового листа сухої штукатурки 1 для забезпечення можливості кріплення до стін будівель. В окремому випадку виконання облицювальної панелі армуючу сітку 4 виконують з випуском на 10-15 см по периметру листа сухої штукатурки 1 для забезпечення можливості кріплення до стін будівель. Далі на лицьову сторону готового листа сухої штукатурки наносять захисний шар 2 з товщиною не менше 5 мм. Як захисний шар 2 використовують цементно-вапняний розчин або крихту натурального каменю. Причому як крихту натурального каменю використовують крихту мармуру або граніту. Крихту натурального каменю наносять на лицьову поверхню готового листа сухої штукатурки 1 за допомогою клею. Захисний шар 2 із цементно-вапняного розчину наносять на лицьову поверхню готового листа сухої штукатурки 1. Готову облицювальну панель використовують для облицювання внутрішніх та зовнішніх стін будівель. При виконанні облицювання внутрішніх та зовнішніх стін облицювальну панель монтують одночасно зі зведенням стін будівлі шляхом замуровування виступів армуючої сітки 3 у стіні будівлі. Була виготовлена облицювальна панель, що містить лист сухої штукатурки 1 із цементновапняного розчину з розміром 140 мм х 70 х 15 мм, на лицьову сторону якого нанесений захисний шар 2 із крихти мармуру товщиною 10 мм за допомогою клею. Лист сухої штукатурки 1 містить розташовані всередині дві армуючі сітки 3 і 4, кожна з яких виконана з розміром чарунок 5 мм. Армуюча сітка 3, що розташована з боку лицьової сторони листа сухої штукатурки 1, виконана з випуском на 15 см по периметру листа сухої штукатурки. 2 UA 76646 U 5 Таким чином, запропоноване виконання облицювальної панелі дозволяє покращити її міцність і формостійкість при впливі зовнішніх факторів, що дає змогу використовувати облицювальну панель як при облицюванні зовнішніх, так і внутрішніх стін будівель. Крім того, забезпечується спрощення процесу монтажу облицювальної панелі при виконанні облицювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 1. Облицювальна панель, що містить листовий матеріал та захисний шар, нанесений на лицьову сторону листового матеріалу, яка відрізняється тим, що як листовий матеріал використовують лист сухої штукатурки, виготовлений із будівельного розчину, причому лист сухої штукатурки додатково містить розташовані всередині дві армуючі сітки, одна з яких розташована з боку лицьової сторони листа сухої штукатурки, а друга розташована з боку зворотної сторони листа сухої штукатурки, при цьому принаймні одна армуюча сітка, що розташована з боку лицьової сторони листа сухої штукатурки, виконана з випуском на 10-15 см по периметру вказаного листа сухої штукатурки з можливістю кріплення до стін будівель, захисний шар нанесений з товщиною не менше 5 мм, а розмір чарунок кожної з армуючих сіток становить 5-50 мм. 2. Панель за п. 1, яка відрізняється тим, що армуюча сітка, що розташована з боку зворотної сторони листа сухої штукатурки, додатково виконана з випуском на 10-15 см по периметру вказаного листа сухої штукатурки з можливістю кріплення до стін будівель. 3. Панель за п. 1, яка відрізняється тим, що дві армуючі сітки виконані із скловолокна або металу. 4. Панель за п. 3, яка відрізняється тим, що як скловолокно використовуються базальтове або діабатове або капронове волокно. 5. Панель за п. 1, яка відрізняється тим, що кожну з двох армуючих сіток розташовують у листі сухої штукатурки при виготовленні із будівельного розчину до його затвердіння. 6. Панель за п. 1, яка відрізняється тим, що як будівельний розчин використовують цементновапняний розчин або цементний розчин, або вапняно-гіпсовий розчин, або вапняний розчин. 7. Панель за п. 1, яка відрізняється тим, що як захисний шар використовують цементновапняний розчин. 8. Панель за п. 1, яка відрізняється тим, що як захисний шар використовують крихту натурального каменю. 9. Панель за п. 8, яка відрізняється тим, що як крихту натурального каменю використовують крихту мармуру або граніту. 10. Панель за п. 8, яка відрізняється тим, що крихта натурального каменю нанесена на лицьову поверхню листа сухої штукатурки за допомогою клею. 3 UA 76646 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
