Облицювальна панель

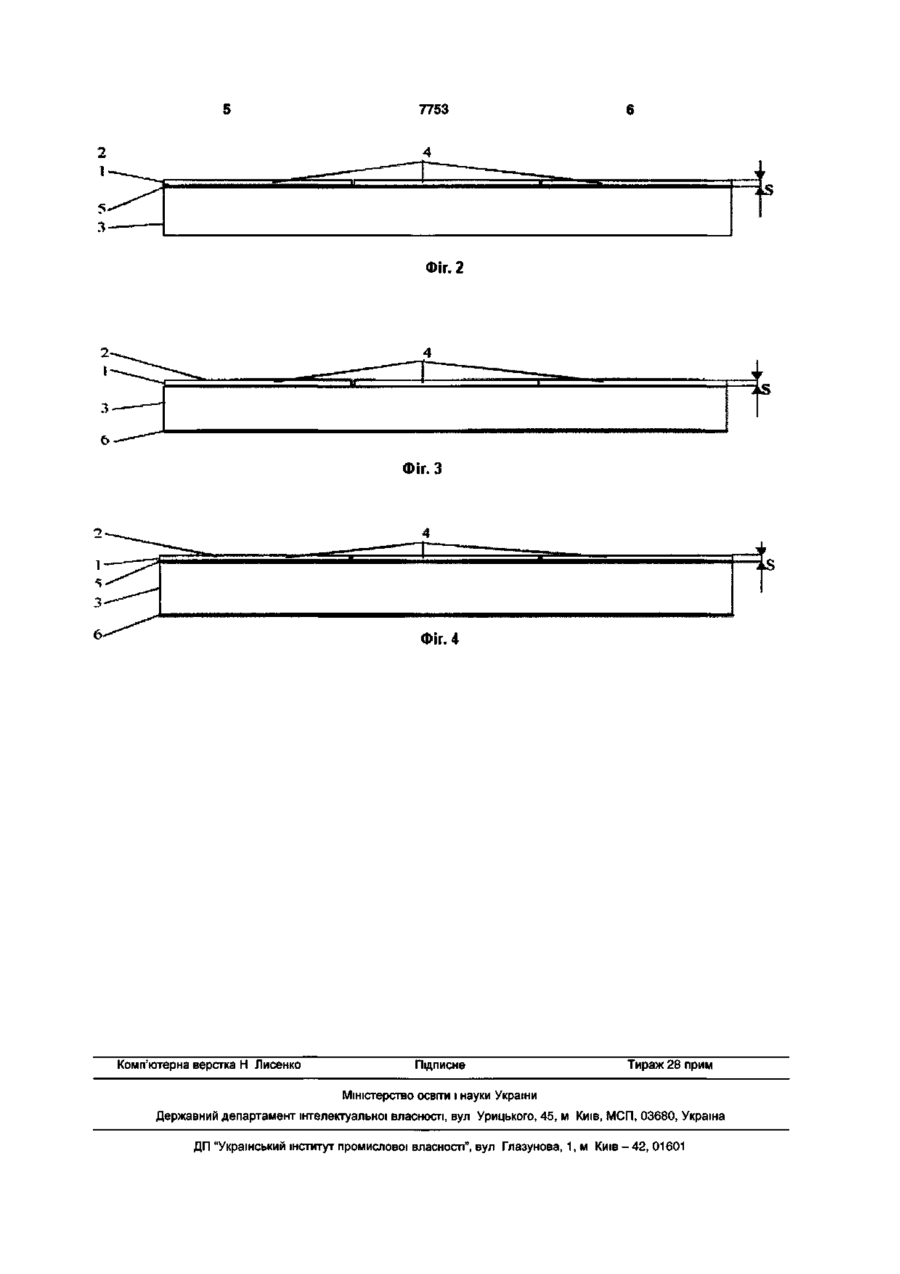

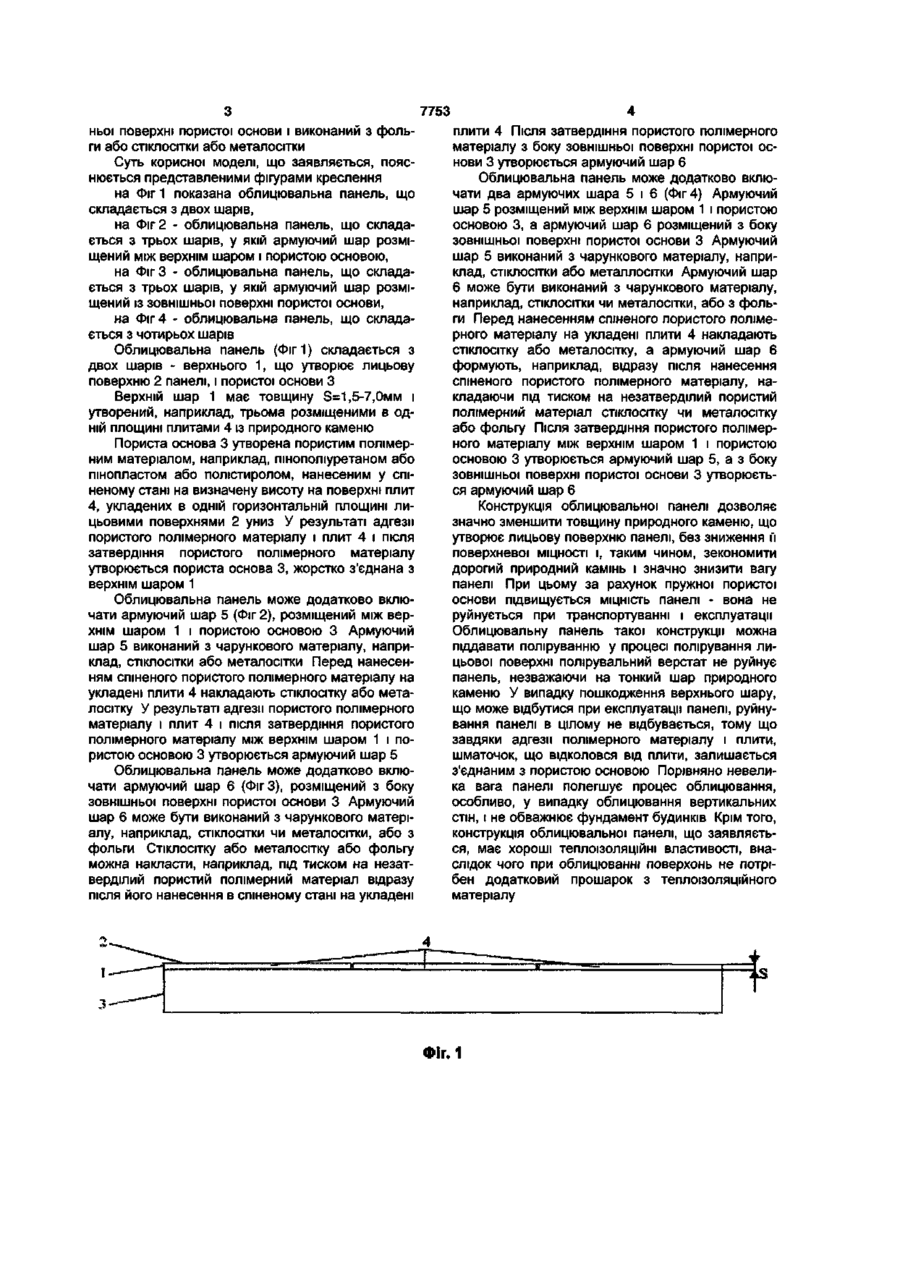

1. Облицювальна панель з лицьовою поверхнею з природного каменю, яка відрізняється тим, що складається щонайменше з двох шарів, один із яких - верхній, утворює лицьову поверхню і виконаний щонайменше з однієї плити з природного каменя, а інший - утворений пористим полімерним матеріалом, нанесеним у спіненому стані на поверхню верхнього шару, протилежну лицьовій поверхні, з наступним утворенням пористої основи. 2. Облицювальна панель за п.1, яка відрізняється тим, що товщина верхнього шару складає 1,57,0мм. 3. Облицювальна панель за пп.1 або 2, яка відрізняється тим, що верхній шар виконаний з декількох плит, розміщених в одній площині. 4. Облицювальна панель за пп.1 або 2, або 3, яка відрізняється тим, що пориста основа утворена пінополіуретаном або пінопластом, або полістиролом. 5. Облицювальна панель за пп.1 або 2, або 3, або 4, яка відрізняється тим, що додатково містить армуючий шар зі склосітки або металосітки, розміщений між верхнім шаром і пористою основою. 6. Облицювальна панель за пп.1 або 2, або 3, або 4, або 5, яка відрізняється тим, що додатково містить армуючий шар, розміщений з боку зовнішньої поверхні пористої основи і виконаний з фольги або склосітки, або металосітки. ео Корисна модель відноситься до будівельних матеріалів і може бути використана для облицювання зовнішніх і внутрішніх стін, пола і даху житлових будинків, будівель і приміщень. Відома облицювальна панель, виконана з природного каменю, яка має лицьову поверхню [див. прайс-лист ЗАТ "Граніти України", м. Кременчук, Україна]. Недоліком відомої облицювальної панелі є те, що для забезпечення міцності панелі, що є важливим для збереження її цілісності при транспортуванні і експлуатації, а також виключення руйнування панелі в процесі полірування лицьової поверхні, її товщина повинна складати 10-40мм. Отже, така панель має значну вагу, що ускладнює процес облицювання поверхонь, особливо вертикальних, до того ж обважнює фундамент будинків. При цьому має місце неекономне використання дорогого природного каменю. В основу корисної моделі поставлена задача створити таку облицювальну панель, у якій її нове конструктивне виконання дозволило б значно зменшити товщину природного каменю, при цьому зекономити дорогий природний камінь і знизити вагу панелі при збереженні її характеристик міцності. Поставлена задача вирішується тим, що в облицювальній панелі з лицьовою поверхнею з природного каменю, відповідно до корисної моделі міститься щонайменше два шари, один із яких верхній, утворює лицьову поверхню і виконаний щонайменше з однієї плити з природного каменю, а другий шар утворений пористим полімерним матеріалом, нанесеним у спіненому стані на поверхню верхнього шару, протилежну лицьової поверхні, з наступним утворенням пористої основи. Товщина верхнього шару складає 1,5-7,0мм. Верхній шар виконаний з декількох плит, розміщених в одній площині. Пориста основа утворена пінополіуретаном або пінопластом або полістиролом. Для підвищення твердості конструкції облицювальна панель додатково містить армуючий шар зі стіклосітки або металосітки, розміщений між верхнім шаром і пористою основою і/або додатково містить армуючий шар, розміщений з боку зовніш СО in О) 7753 ньої поверхні пористої основи і виконаний з фольги або СТІКЛОСІТКИ або металосітки Суть корисної моделі, що заявляється, пояснюється представленими фігурами креслення на Фіг 1 показана облицювальна панель, що складається з двох шарів, на Фіг 2 - облицювальна панель, що складається з трьох шарів, у якій армуючий шар розміщений між верхнім шаром і пористою основою, на Фіг 3 - облицювальна панель, що складається з трьох шарів, у якій армуючий шар розміщений із зовнішньої поверхні пористої основи, на Фіг 4 - облицювальна панель, що складається з чотирьох шарів Облицювальна панель (Фіг 1) складається з двох шарів - верхнього 1, що утворює лицьову поверхню 2 панелі, і пористої основи З Верхній шар 1 має товщину S=1,5-7,0MM І утворений, наприклад, трьома розміщеними в одній площині плитами 4 із природного каменю Пориста основа 3 утворена пористим полімерним матеріалом, наприклад, пінополіуретаном або пінопластом або полістиролом, нанесеним у спіненому стані на визначену висоту на поверхні плит 4, укладених в одній горизонтальній площині лицьовими поверхнями 2 униз У результаті адгезії пористого полімерного матеріалу і плит 4 і після затвердіння пористого полімерного матеріалу утворюється пориста основа 3, жорстко з'єднана з верхнім шаром 1 Облицювальна панель може додатково включати армуючий шар 5(Фіг 2), розміщений між верхнім шаром 1 і пористою основою 3 Армуючий шар 5 виконаний з чарункового матеріалу, наприклад, СТІКЛОСІТКИ або металосітки Перед нанесенням спіненого пористого полімерного матеріалу на укладені плити 4 накладають стіклосітку або металосітку У результаті адгезії пористого полімерного матеріалу і плит 4 і після затвердіння пористого полімерного матеріалу між верхнім шаром 1 і пористою основою 3 утворюється армуючий шар 5 Облицювальна панель може додатково включати армуючий шар 6 (ФігЗ), розміщений з боку зовнішньої поверхні пористої основи 3 Армуючий шар 6 може бути виконаний з чарункового матеріалу, наприклад, СТІКЛОСІТКИ ЧИ металосітки, або з фольги Стіклосітку або металосітку або фольгу можна накласти, наприклад, під тиском на незатверділий пористий полімерний матеріал відразу після його нанесення в спіненому стані на укладені плити 4 Після затвердіння пористого полімерного матеріалу з боку зовнішньої поверхні пористої основи 3 утворюється армуючий шар 6 Облицювальна панель може додатково включати два армуючих шара 5 і 6 (Фіг 4) Армуючий шар 5 розміщений між верхнім шаром 1 і пористою основою 3, а армуючий шар 6 розміщений з боку зовнішньої поверхні пористої основи 3 Армуючий шар 5 виконаний з чарункового матеріалу, наприклад, СТІКЛОСІТКИ або металлосітки Армуючий шар 6 може бути виконаний з чарункового матеріалу, наприклад, СТІКЛОСІТКИ ЧИ металосітки, або з фольги Перед нанесенням спіненого пористого полімерного матеріалу на укладені плити 4 накладають стіклосітку або металосітку, а армуючий шар 6 формують, наприклад, відразу після нанесення спіненого пористого полімерного матеріалу, накладаючи під тиском на незатверділий пористий полімерний матеріал стіклосітку чи металосітку або фольгу Після затвердіння пористого полімерного матеріалу між верхнім шаром 1 і пористою основою 3 утворюється армуючий шар 5, а з боку зовнішньої поверхні пористої основи 3 утворюється армуючий шар 6 Конструкція облицювальної панелі дозволяє значно зменшити товщину природного каменю, що утворює лицьову поверхню панелі, без зниження м поверхневої МІЦНОСТІ і, таким чином, зекономити дорогий природний камінь і значно знизити вагу панелі При цьому за рахунок пружної пористої основи підвищується МІЦНІСТЬ панелі - вона не руйнується при транспортуванні і експлуатації Облицювальну панель такої конструкції можна піддавати поліруванню у процесі полірування лицьової поверхні полірувальний верстат не руйнує панель, незважаючи на тонкий шар природного каменю У випадку пошкодження верхнього шару, що може відбутися при експлуатації панелі, руйнування панелі в цілому не відбувається, тому що завдяки адгезії полімерного матеріалу і плити, шматочок, що відколовся від плити, залишається з'єднаним з пористою основою Порівняно невелика вага панелі полегшує процес облицювання, особливо, у випадку облицювання вертикальних стін, і не обважнює фундамент будинків Крім того, конструкція облицювальної панелі, що заявляється, має хороші теплоізоляційні властивості, внаслідок чого при облицюванні поверхонь не потрібен додатковий прошарок з теплоізоляційного матеріалу ФІГ, 1 7753 Фіг. 2 Фіг. З Фіг. 4 Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
