Універсальний протруювач насіння з об’ємним дозатором

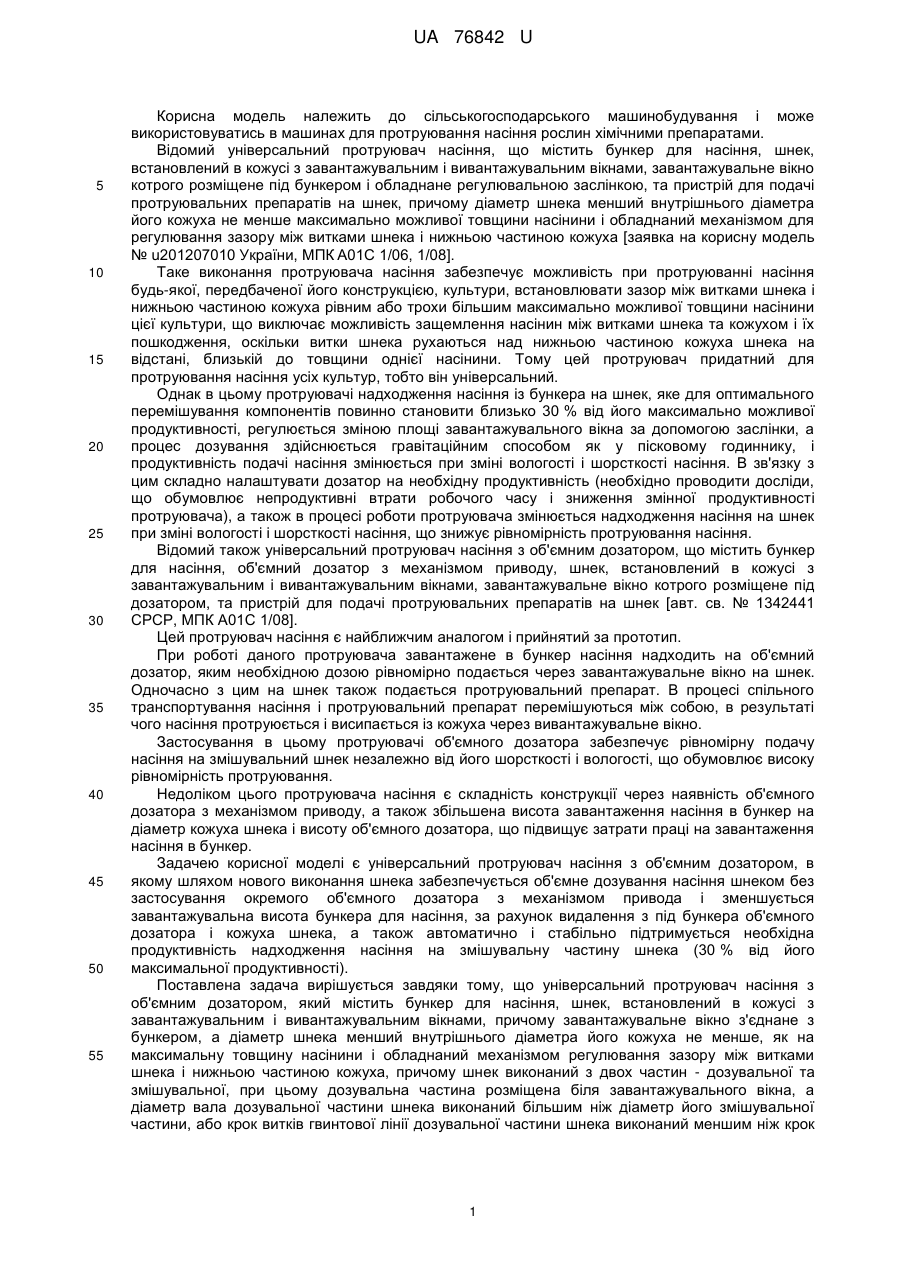

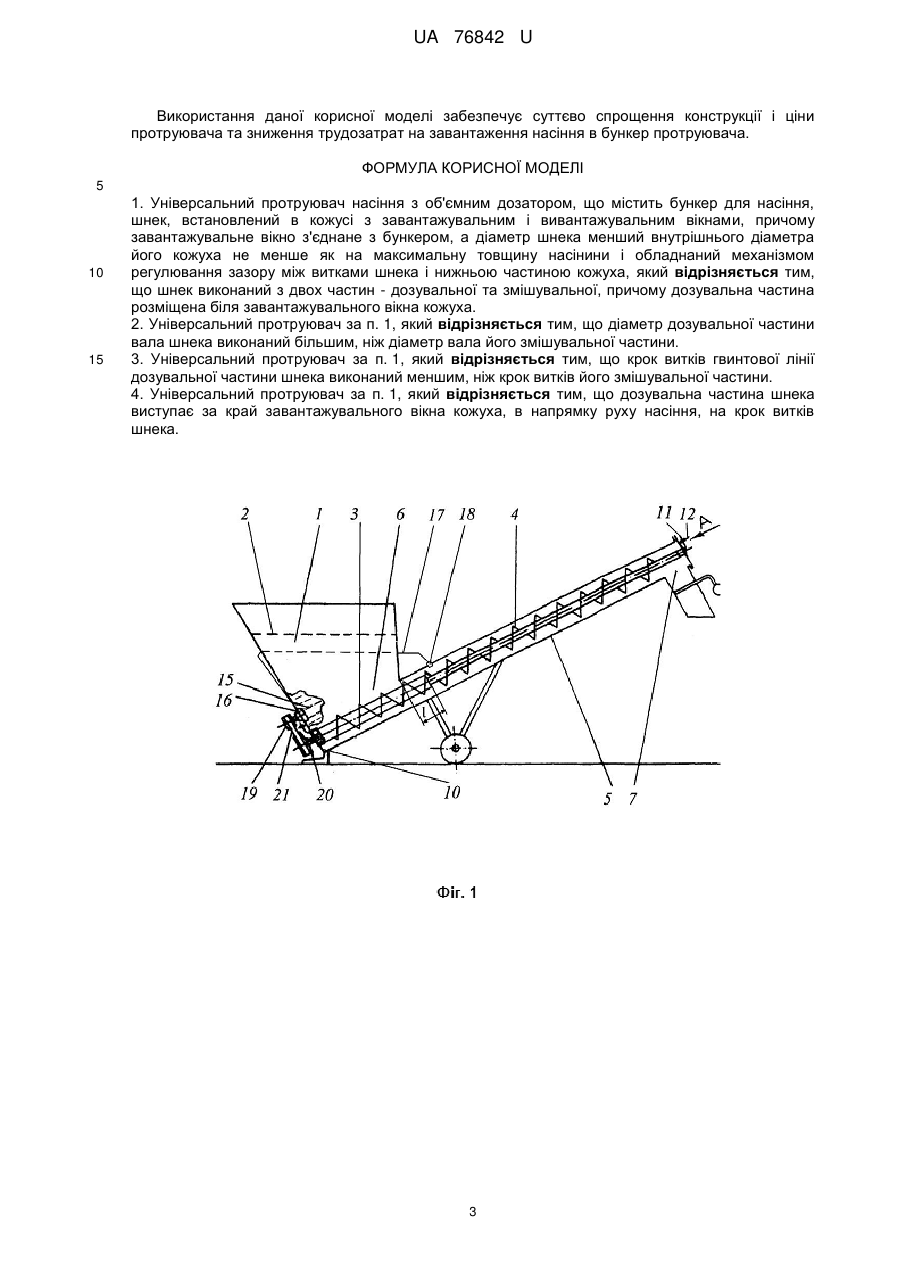

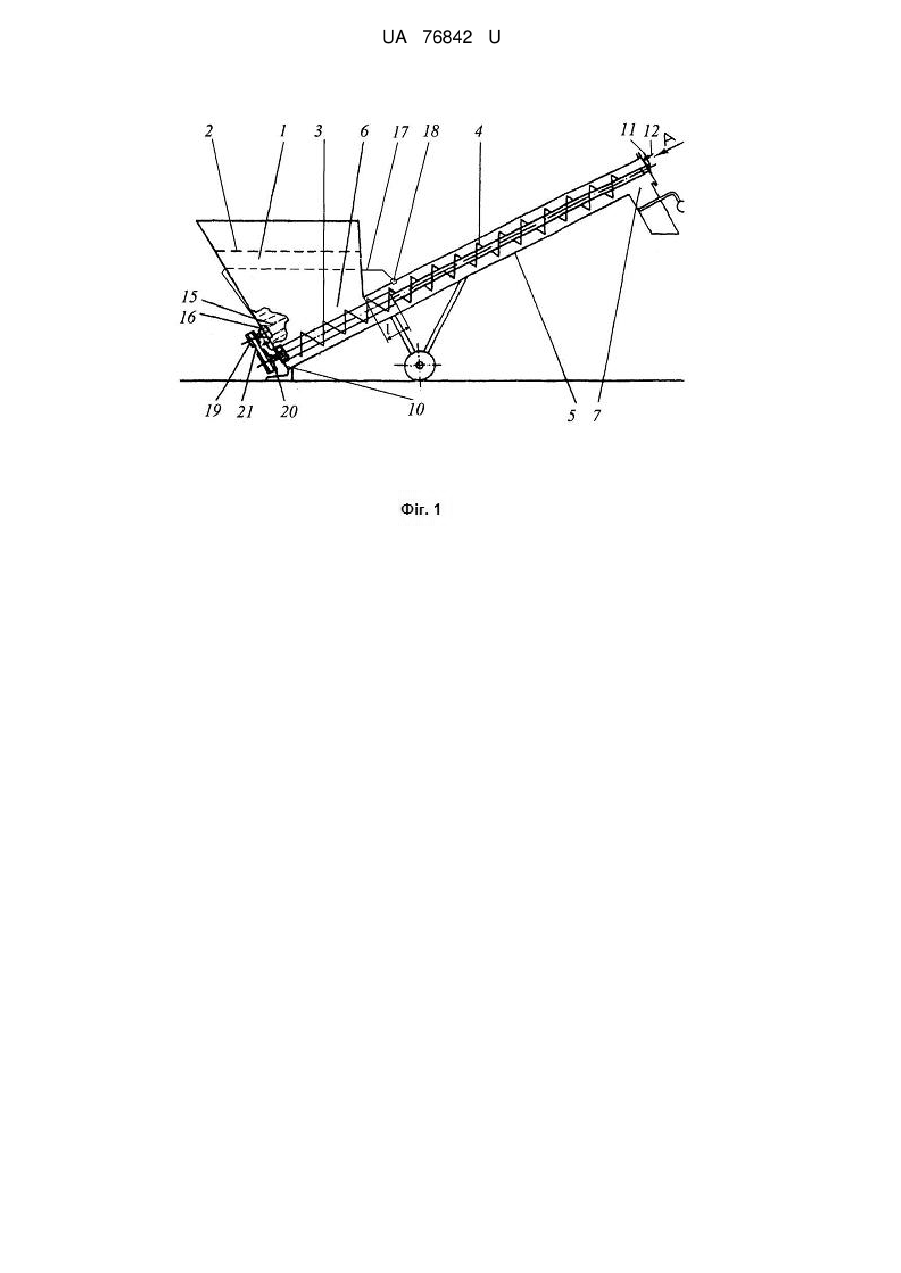

Реферат: Універсальний протруювач насіння з об'ємним дозатором містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним вікнами. Шнек виконаний з двох частин - дозувальної та змішувальної, причому дозувальна частина розміщена біля завантажувального вікна кожуха, яке з'єднане з бункером. Діаметр шнека менший внутрішнього діаметра його кожуха не менше як на максимальну товщину насінини і обладнаний механізмом регулювання зазору між витками шнека і нижньою частиною кожуха. UA 76842 U (12) UA 76842 U UA 76842 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись в машинах для протруювання насіння рослин хімічними препаратами. Відомий універсальний протруювач насіння, що містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним вікнами, завантажувальне вікно котрого розміщене під бункером і обладнане регулювальною заслінкою, та пристрій для подачі протруювальних препаратів на шнек, причому діаметр шнека менший внутрішнього діаметра його кожуха не менше максимально можливої товщини насінини і обладнаний механізмом для регулювання зазору між витками шнека і нижньою частиною кожуха [заявка на корисну модель № u201207010 України, МПК А01С 1/06, 1/08]. Таке виконання протруювача насіння забезпечує можливість при протруюванні насіння будь-якої, передбаченої його конструкцією, культури, встановлювати зазор між витками шнека і нижньою частиною кожуха рівним або трохи більшим максимально можливої товщини насінини цієї культури, що виключає можливість защемлення насінин між витками шнека та кожухом і їх пошкодження, оскільки витки шнека рухаються над нижньою частиною кожуха шнека на відстані, близькій до товщини однієї насінини. Тому цей протруювач придатний для протруювання насіння усіх культур, тобто він універсальний. Однак в цьому протруювачі надходження насіння із бункера на шнек, яке для оптимального перемішування компонентів повинно становити близько 30 % від його максимально можливої продуктивності, регулюється зміною площі завантажувального вікна за допомогою заслінки, а процес дозування здійснюється гравітаційним способом як у пісковому годиннику, і продуктивність подачі насіння змінюється при зміні вологості і шорсткості насіння. В зв'язку з цим складно налаштувати дозатор на необхідну продуктивність (необхідно проводити досліди, що обумовлює непродуктивні втрати робочого часу і зниження змінної продуктивності протруювача), а також в процесі роботи протруювача змінюється надходження насіння на шнек при зміні вологості і шорсткості насіння, що знижує рівномірність протруювання насіння. Відомий також універсальний протруювач насіння з об'ємним дозатором, що містить бункер для насіння, об'ємний дозатор з механізмом приводу, шнек, встановлений в кожусі з завантажувальним і вивантажувальним вікнами, завантажувальне вікно котрого розміщене під дозатором, та пристрій для подачі протруювальних препаратів на шнек [авт. св. № 1342441 СРСР, МПК А01С 1/08]. Цей протруювач насіння є найближчим аналогом і прийнятий за прототип. При роботі даного протруювача завантажене в бункер насіння надходить на об'ємний дозатор, яким необхідною дозою рівномірно подається через завантажувальне вікно на шнек. Одночасно з цим на шнек також подається протруювальний препарат. В процесі спільного транспортування насіння і протруювальний препарат перемішуються між собою, в результаті чого насіння протруюється і висипається із кожуха через вивантажувальне вікно. Застосування в цьому протруювачі об'ємного дозатора забезпечує рівномірну подачу насіння на змішувальний шнек незалежно від його шорсткості і вологості, що обумовлює високу рівномірність протруювання. Недоліком цього протруювача насіння є складність конструкції через наявність об'ємного дозатора з механізмом приводу, а також збільшена висота завантаження насіння в бункер на діаметр кожуха шнека і висоту об'ємного дозатора, що підвищує затрати праці на завантаження насіння в бункер. Задачею корисної моделі є універсальний протруювач насіння з об'ємним дозатором, в якому шляхом нового виконання шнека забезпечується об'ємне дозування насіння шнеком без застосування окремого об'ємного дозатора з механізмом привода і зменшується завантажувальна висота бункера для насіння, за рахунок видалення з під бункера об'ємного дозатора і кожуха шнека, а також автоматично і стабільно підтримується необхідна продуктивність надходження насіння на змішувальну частину шнека (30 % від його максимальної продуктивності). Поставлена задача вирішується завдяки тому, що універсальний протруювач насіння з об'ємним дозатором, який містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним вікнами, причому завантажувальне вікно з'єднане з бункером, а діаметр шнека менший внутрішнього діаметра його кожуха не менше, як на максимальну товщину насінини і обладнаний механізмом регулювання зазору між витками шнека і нижньою частиною кожуха, причому шнек виконаний з двох частин - дозувальної та змішувальної, при цьому дозувальна частина розміщена біля завантажувального вікна, а діаметр вала дозувальної частини шнека виконаний більшим ніж діаметр його змішувальної частини, або крок витків гвинтової лінії дозувальної частини шнека виконаний меншим ніж крок 1 UA 76842 U 5 10 15 20 25 30 35 40 45 50 55 60 витків його змішувальної частини і дозувальна частина шнека виступає за край завантажувального вікна кожуха, в напрямку руху насіння, на крок витків шнека. Завдяки такому виконанню забезпечується спрощення протруювача за рахунок виключення з його конструкції складного пристрою - об'ємного дозатора з механізмом приводу, зменшуються трудозатрати на завантаження насіння в бункер протруювача внаслідок зменшення його завантажувальної висоти на діаметр кожуха шнека і висоту об'ємного дозатора. Приклад виконання універсального протруювача насіння з об'ємним дозатором пояснюється кресленнями, де: фіг. 1 - універсальний протруювач насіння з об'ємним дозатором (вид збоку в розрізі); фіг. 2 - вид А на фіг. 1. Універсальний протруювач насіння з об'ємним дозатором включає бункер 1 (фіг. 1) з захисною решіткою 2 для запобігання попадання в бункер крупних сторонніх предметів. Основним його робочим органом є шнек, виконаний із дозувальної частини 3 і змішувальної 4. При цьому дозувальна частина 3 шнека виконана з максимальною продуктивністю, яка становить 30 % від максимальної продуктивності змішувальної частини 4, що забезпечує оптимальні умови змішування насіння з препаратом. При використанні протруювача для обробки насіння рідкими препаратами для зниження продуктивності дозувальної частини 3 шнека діаметр її вала виконаний, відповідно, більшим, ніж діаметр змішувальної частини 4, а для обробки насіння порошкоподібними препаратами - шляхом відповідного зменшення кроку витків дозувальної частини 3 відносно витків змішувальної частини 4. Шнек розміщений в кожусі 5, причому його частина, розміщена біля дозувальної частини 3 шнека, виконана у вигляді жолоба, спряженого з боковими стінками бункера 1, а змішувальна частина 4 шнека розміщена в циліндричній частині кожуха 5. Кожух 5 виконаний з завантажувальним вікном 6, розміщеним над дозувальною частиною 3 шнека, та вивантажувальним вікном 7, розміщеним на вільному кінці його циліндричної частини. Для запобігання неконтрольованого перетікання насіння підвищеної сипкості, наприклад, ріпаку, із бункера 1 на змішувальну частину 4 шнека, дозувальна частина 3 шнека виступає за край завантажувального вікна 6, в напрямку руху насіння, на відстань l, яка повинна бути не меншою кроку витків шнека дозувальної частини 3. Причому зовнішній діаметр шнека Дш (фіг. 2) постійної величини і менший внутрішнього діаметра його кожуха Дк, не менше максимально можливої товщини насінини з тих культур, насіння яких передбачено протруювати. При цьому шнек обладнаний гвинтовим механізмом для регулювання зазору t між його витками і нижньою частиною кожуха 5. Гвинтовий механізм виконаний у вигляді корпусу підшипника 8 вала шнека, який встановлений у довгастому отворі 9, виконаному у торцевій частині 10 кожуха 5. З корпусом 8 нерухомо з'єднаний гвинт 11, який проходить через отвір упора 12, жорстко з'єднаного з торцевою частиною 10 кожуха 5. На гвинту 11 по обидва боки упора 12 нагвинчені дві гайки 13 і 14. За бункером 1 (фіг. 1) розміщений пристрій для подачі рідких протруювальних препаратів на змішувальну частину 4 шнека, який містить резервуар 15, відцентровий насос 16, всмоктувальний патрубок якого з'єднаний з резервуаром 15, а нагнітальний - шлангом 17 сполучений з форсункою 18, розміщеною в кожусі 5 над змішувальною частиною 4 шнека. Для приводу в рух відцентрового насоса 16 і шнека, на їх валах встановлені шківи, відповідно 19 і 20, які клиновим пасом 21 з'єднані з шківом електродвигуна (на кресленнях не показаний). Перед початком роботи протруювача, відповідно до культури, насіння якої необхідно протруювати, гайками 13 і 14 встановлюється зазор t між витками шнека і нижньою частиною кожуха 5 (фіг. 2), який повинен бути рівним максимально можливій товщині насінини, або на 1 мм більший (для гарантії). Після цього в бункер 1 засипається насіння, яке заповнює і міжвитковий простір дозувальної частини 3 шнека, що знаходиться під бункером, а в резервуар 15 заливається розчин необхідного протруювального препарату заданої концентрації. Після увімкнення електродвигуна приводяться в обертальний рух відцентровий насос і шнек. При цьому, оскільки дозувальна частина 3 шнека повністю заповнена насінням, то вивантаження насіння відбувається стабільно з максимально можливою продуктивністю дозувальної частини 3 шнека. Із дозувальної частини 3 шнека насіння подається на його змішувальну частину 4, а так як максимально можлива продуктивність дозувальної частини шнека становить лише 30 % від максимально можливої продуктивності його змішувальної частини 4, то її заповнення також буде становити 30 %. Одночасно з цим із резервуара 15 насосом 16 через форсунку 18 на початок змішувальної частини 4 шнека вприскується необхідна кількість рідкого препарату. При сумісному транспортуванні насіння і вприснутого препарату змішувальною частиною 4 шнека відбувається перемішування в оптимальних умовах (при 30 % заповнені кожуха 5) насіння з препаратом, тобто насіння протруюється і висипається через вивантажувальне вікно 7 з кожуха 5. 2 UA 76842 U Використання даної корисної моделі забезпечує суттєво спрощення конструкції і ціни протруювача та зниження трудозатрат на завантаження насіння в бункер протруювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Універсальний протруювач насіння з об'ємним дозатором, що містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним вікнами, причому завантажувальне вікно з'єднане з бункером, а діаметр шнека менший внутрішнього діаметра його кожуха не менше як на максимальну товщину насінини і обладнаний механізмом регулювання зазору між витками шнека і нижньою частиною кожуха, який відрізняється тим, що шнек виконаний з двох частин - дозувальної та змішувальної, причому дозувальна частина розміщена біля завантажувального вікна кожуха. 2. Універсальний протруювач за п. 1, який відрізняється тим, що діаметр дозувальної частини вала шнека виконаний більшим, ніж діаметр вала його змішувальної частини. 3. Універсальний протруювач за п. 1, який відрізняється тим, що крок витків гвинтової лінії дозувальної частини шнека виконаний меншим, ніж крок витків його змішувальної частини. 4. Універсальний протруювач за п. 1, який відрізняється тим, що дозувальна частина шнека виступає за край завантажувального вікна кожуха, в напрямку руху насіння, на крок витків шнека. 3 UA 76842 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
