Універсальний шнековий протруювач насіння

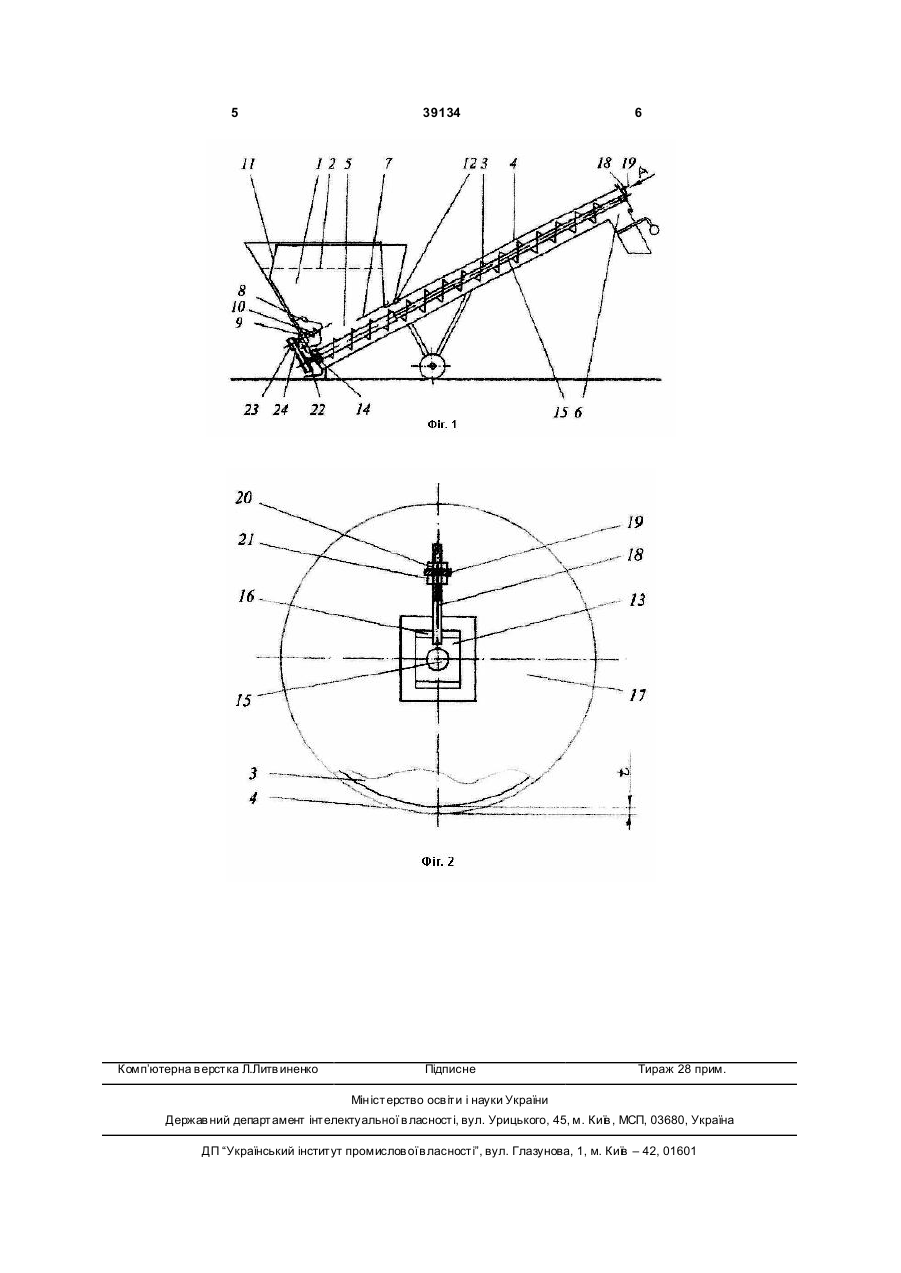

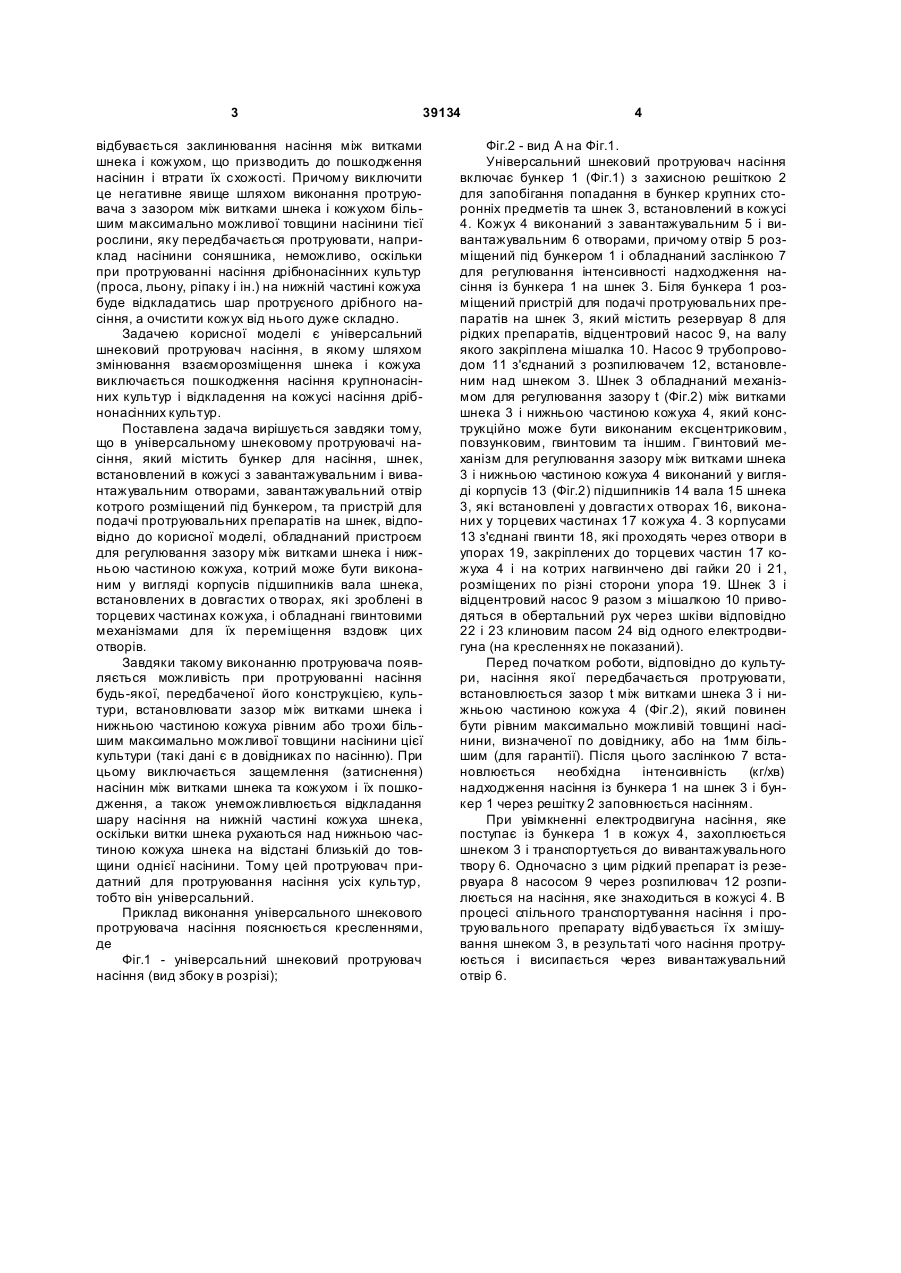

1. Універсальний шнековий протруювач насіння, який містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним та вивантажувальним отворами, завантажувальний отвір 3 39134 відбувається заклинювання насіння між витками шнека і кожухом, що призводить до пошкодження насінин і втрати їх схожості. Причому виключити це негативне явище шляхом виконання протруювача з зазором між витками шнека і кожухом більшим максимально можливої товщини насінини тієї рослини, яку передбачається протруювати, наприклад насінини соняшника, неможливо, оскільки при протруюванні насіння дрібнонасінних культур (проса, льону, ріпаку і ін.) на нижній частині кожуха буде відкладатись шар протруєного дрібного насіння, а очистити кожух від нього дуже складно. Задачею корисної моделі є універсальний шнековий протруювач насіння, в якому шляхом змінювання взаєморозміщення шнека і кожуха виключається пошкодження насіння крупнонасінних культур і відкладення на кожусі насіння дрібнонасінних культур. Поставлена задача вирішується завдяки тому, що в універсальному шнековому протруювачі насіння, який містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним отворами, завантажувальний отвір котрого розміщений під бункером, та пристрій для подачі протруювальних препаратів на шнек, відповідно до корисної моделі, обладнаний пристроєм для регулювання зазору між витками шнека і нижньою частиною кожуха, котрий може бути виконаним у вигляді корпусів підшипників вала шнека, встановлених в довгастих о творах, які зроблені в торцевих частинах кожуха, і обладнані гвинтовими механізмами для їх переміщення вздовж цих отворів. Завдяки такому виконанню протруювача появляється можливість при протруюванні насіння будь-якої, передбаченої його конструкцією, культури, встановлювати зазор між витками шнека і нижньою частиною кожуха рівним або трохи більшим максимально можливої товщини насінини цієї культури (такі дані є в довідниках по насінню). При цьому виключається защемлення (затиснення) насінин між витками шнека та кожухом і їх пошкодження, а також унеможливлюється відкладання шару насіння на нижній частині кожуха шнека, оскільки витки шнека рухаються над нижньою частиною кожуха шнека на відстані близькій до товщини однієї насінини. Тому цей протруювач придатний для протруювання насіння усіх культур, тобто він універсальний. Приклад виконання універсального шнекового протруювача насіння пояснюється кресленнями, де Фіг.1 - універсальний шнековий протруювач насіння (вид збоку в розрізі); 4 Фіг.2 - вид А на Фіг.1. Універсальний шнековий протруювач насіння включає бункер 1 (Фіг.1) з захисною решіткою 2 для запобігання попадання в бункер крупних сторонніх предметів та шнек 3, встановлений в кожусі 4. Кожух 4 виконаний з завантажувальним 5 і вивантажувальним 6 отворами, причому отвір 5 розміщений під бункером 1 і обладнаний заслінкою 7 для регулювання інтенсивності надходження насіння із бункера 1 на шнек 3. Біля бункера 1 розміщений пристрій для подачі протруювальних препаратів на шнек 3, який містить резервуар 8 для рідких препаратів, відцентровий насос 9, на валу якого закріплена мішалка 10. Насос 9 трубопроводом 11 з'єднаний з розпилювачем 12, встановленим над шнеком 3. Шнек 3 обладнаний механізмом для регулювання зазору t (Фіг.2) між витками шнека 3 і нижньою частиною кожуха 4, який конструкційно може бути виконаним ексцентриковим, повзунковим, гвинтовим та іншим. Гвинтовий механізм для регулювання зазору між витками шнека 3 і нижньою частиною кожуха 4 виконаний у вигляді корпусів 13 (Фіг.2) підшипників 14 вала 15 шнека 3, які встановлені у довгасти х отворах 16, виконаних у торцевих частинах 17 кожуха 4. З корпусами 13 з'єднані гвинти 18, які проходять через отвори в упорах 19, закріплених до торцевих частин 17 кожуха 4 і на котрих нагвинчено дві гайки 20 і 21, розміщених по різні сторони упора 19. Шнек 3 і відцентровий насос 9 разом з мішалкою 10 приводяться в обертальний рух через шківи відповідно 22 і 23 клиновим пасом 24 від одного електродвигуна (на кресленнях не показаний). Перед початком роботи, відповідно до культури, насіння якої передбачається протруювати, встановлюється зазор t між витками шнека 3 і нижньою частиною кожуха 4 (Фіг.2), який повинен бути рівним максимально можливій товщині насінини, визначеної по довіднику, або на 1мм більшим (для гарантії). Після цього заслінкою 7 встановлюється необхідна інтенсивність (кг/хв) надходження насіння із бункера 1 на шнек 3 і бункер 1 через решітку 2 заповнюється насінням. При увімкненні електродвигуна насіння, яке поступає із бункера 1 в кожух 4, захоплюється шнеком 3 і транспортується до вивантажувального твору 6. Одночасно з цим рідкий препарат із резервуара 8 насосом 9 через розпилювач 12 розпилюється на насіння, яке знаходиться в кожусі 4. В процесі спільного транспортування насіння і протруювального препарату відбувається їх змішування шнеком 3, в результаті чого насіння протруюється і висипається через вивантажувальний отвір 6. 5 Комп’ютерна в ерстка Л.Литв иненко 39134 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
