Вибухова суміш “ігданіт мк-1″

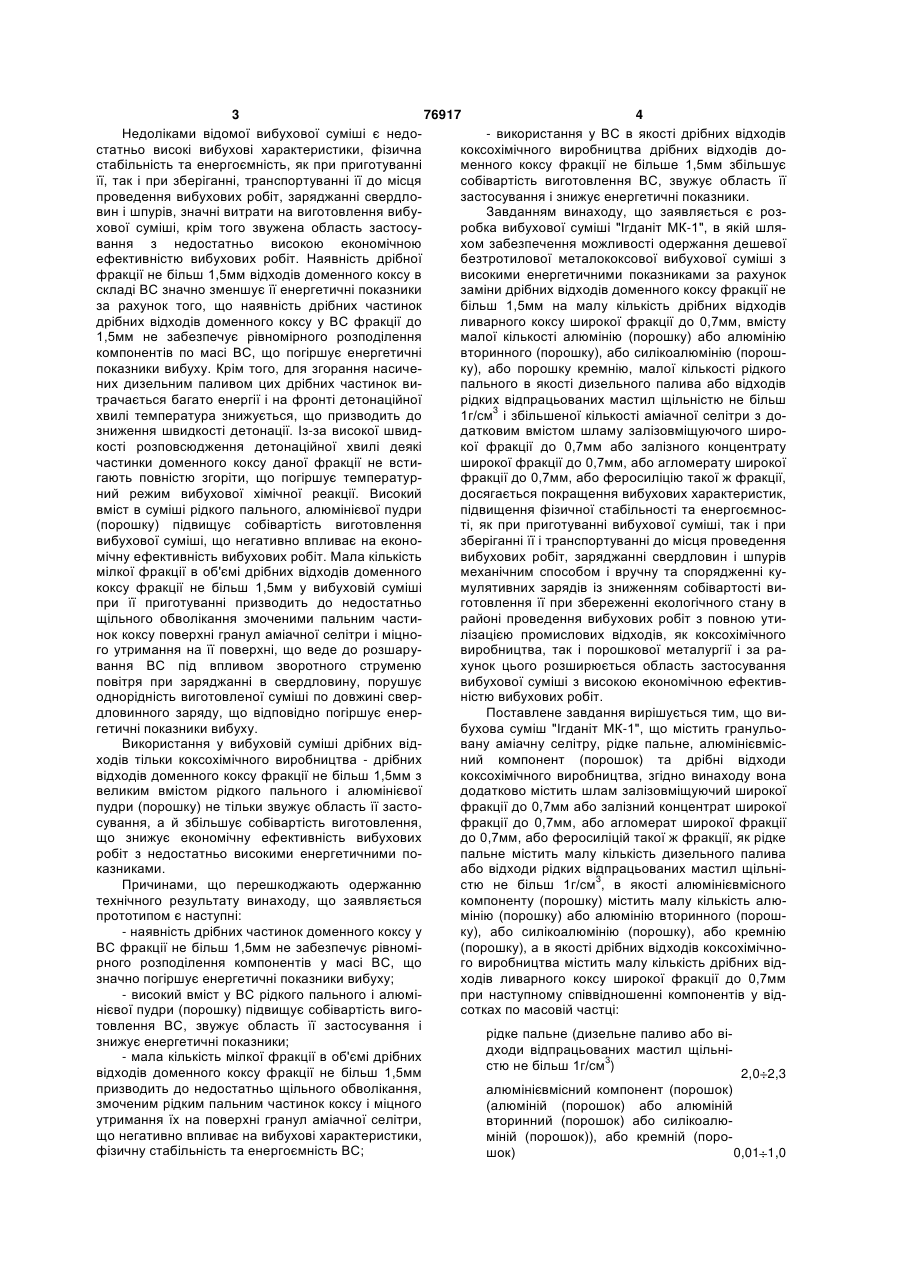

Вибухова суміш, що містить гранульовану аміачну селітру, рідке пальне, алюмінієвмісний компонент (порошок) та дрібні відходи коксохімічного виробництва, яка відрізняється тим, що вона додатково містить шлам залізовмісний широкої фракції до 0,7 мм або залізний концентрат широкої фракції до 0,7 мм, або агломерат широкої фракції до 0,7 мм, або феросиліцій такої ж фракції, як рідке пальне містить малу кількість дизельного палива або відходи рідких відпрацьованих мастил щільністю не більше 1 г/см3, як алюмінієвмісний компонент (порошок) містить малу кількість алюмінію (порошку) або алюмінію вторинного (порошку), або силікоалюмінію (порошку), або у відповідній кількості порошок кремнію, а як дрібні відходи C2 2 (19) 1 3 76917 4 Недоліками відомої вибухової суміші є недо- використання у ВС в якості дрібних відходів статньо високі вибухові характеристики, фізична коксохімічного виробництва дрібних відходів достабільність та енергоємність, як при приготуванні менного коксу фракції не більше 1,5мм збільшує її, так і при зберіганні, транспортуванні її до місця собівартість виготовлення ВС, звужує область її проведення вибухових робіт, заряджанні свердлозастосування і знижує енергетичні показники. вин і шпурів, значні витрати на виготовлення вибуЗавданням винаходу, що заявляється є розхової суміші, крім того звужена область застосуробка вибухової суміші "Ігданіт МК-1", в якій шлявання з недостатньо високою економічною хом забезпечення можливості одержання дешевої ефективністю вибухових робіт. Наявність дрібної безтротилової металококсової вибухової суміші з фракції не більш 1,5мм відходів доменного коксу в високими енергетичними показниками за рахунок складі ВС значно зменшує її енергетичні показники заміни дрібних відходів доменного коксу фракції не за рахунок того, що наявність дрібних частинок більш 1,5мм на малу кількість дрібних відходів дрібних відходів доменного коксу у ВС фракції до ливарного коксу широкої фракції до 0,7мм, вмісту 1,5мм не забезпечує рівномірного розподілення малої кількості алюмінію (порошку) або алюмінію компонентів по масі ВС, що погіршує енергетичні вторинного (порошку), або силікоалюмінію (порошпоказники вибуху. Крім того, для згорання насичеку), або порошку кремнію, малої кількості рідкого них дизельним паливом цих дрібних частинок випального в якості дизельного палива або відходів трачається багато енергії і на фронті детонаційної рідких відпрацьованих мастил щільністю не більш хвилі температура знижується, що призводить до 1г/см3 і збільшеної кількості аміачної селітри з дозниження швидкості детонації. Із-за високої швиддатковим вмістом шламу залізовміщуючого широкості розповсюдження детонаційної хвилі деякі кої фракції до 0,7мм або залізного концентрату частинки доменного коксу даної фракції не встиширокої фракції до 0,7мм, або агломерату широкої гають повністю згоріти, що погіршує температурфракції до 0,7мм, або феросиліцію такої ж фракції, ний режим вибухової хімічної реакції. Високий досягається покращення вибухових характеристик, вміст в суміші рідкого пального, алюмінієвої пудри підвищення фізичної стабільності та енергоємнос(порошку) підвищує собівартість виготовлення ті, як при приготуванні вибухової суміші, так і при вибухової суміші, що негативно впливає на еконозберіганні її і транспортуванні до місця проведення мічну ефективність вибухових робіт. Мала кількість вибухових робіт, заряджанні свердловин і шпурів мілкої фракції в об'ємі дрібних відходів доменного механічним способом і вручну та спорядженні кукоксу фракції не більш 1,5мм у вибуховій суміші мулятивних зарядів із зниженням собівартості випри її приготуванні призводить до недостатньо готовлення її при збереженні екологічного стану в щільного обволікання змоченими пальним частирайоні проведення вибухових робіт з повною утинок коксу поверхні гранул аміачної селітри і міцнолізацією промислових відходів, як коксохімічного го утримання на її поверхні, що веде до розшарувиробництва, так і порошкової металургії і за равання ВС під впливом зворотного струменю хунок цього розширюється область застосування повітря при заряджанні в свердловину, порушує вибухової суміші з високою економічною ефективоднорідність виготовленої суміші по довжині сверністю вибухових робіт. дловинного заряду, що відповідно погіршує енерПоставлене завдання вирішується тим, що вигетичні показники вибуху. бухова суміш "Ігданіт МК-1", що містить гранульоВикористання у вибуховій суміші дрібних відвануаміачну селітру, рідке пальне, алюмінієвмісходів тільки коксохімічного виробництва - дрібних ний компонент (порошок) та дрібні відходи відходів доменного коксу фракції не більш 1,5мм з коксохімічного виробництва, згідно винаходу вона великим вмістом рідкого пального і алюмінієвої додатково містить шлам залізовміщуючий широкої пудри (порошку) не тільки звужує область її застофракції до 0,7мм або залізний концентрат широкої сування, а й збільшує собівартість виготовлення, фракції до 0,7мм, або агломерат широкої фракції що знижує економічну ефективність вибухових до 0,7мм, або феросиліцій такої ж фракції, як рідке робіт з недостатньо високими енергетичними попальне містить малу кількість дизельного палива казниками. або відходи рідких відпрацьованих мастил щільніПричинами, що перешкоджають одержанню стю не більш 1г/см3, в якості алюмінієвмісного технічного результату винаходу, що заявляється компоненту (порошку) містить малу кількість алюпрототипом є наступні: мінію (порошку) або алюмінію вторинного (порош- наявність дрібних частинок доменного коксу у ку), або силікоалюмінію (порошку), або кремнію ВС фракції не більш 1,5мм не забезпечує рівномі(порошку), а в якості дрібних відходів коксохімічнорного розподілення компонентів у масі ВС, що го виробництва містить малу кількість дрібних відзначно погіршує енергетичні показники вибуху; ходів ливарного коксу широкої фракції до 0,7мм - високий вміст у ВС рідкого пального і алюміпри наступному співвідношенні компонентів у віднієвої пудри (порошку) підвищує собівартість вигосотках по масовій частці: товлення ВС, звужує область її застосування і рідке пальне (дизельне паливо або візнижує енергетичні показники; дходи відпрацьованих мастил щільні- мала кількість мілкої фракції в об'ємі дрібних стю не більш 1г/см3) відходів доменного коксу фракції не більш 1,5мм 2,0 2,3 призводить до недостатньо щільного обволікання, алюмінієвмісний компонент (порошок) змоченим рідким пальним частинок коксу і міцного (алюміній (порошок) або алюміній утримання їх на поверхні гранул аміачної селітри, вторинний (порошок) або силікоалющо негативно впливає на вибухові характеристики, міній (порошок)), або кремній (порофізичну стабільність та енергоємність ВС; шок) 0,01 1,0 5 76917 6 область застосування вибухової суміші з високою дрібні відходи коксохімічного виробекономічною ефективністю вибухових робіт. ництва (дрібні відходи ливарного кокАналіз підтверджує, що дрібні відходи ливарсу широкої фракції до 0,7мм 7,0 ного коксу широкої фракції до 0,7мм і шлам залізовміщуючий такої ж фракції при зміщуванні з рідшлам залізовміщуючий широкої фраким пальним в якості дизельного палива або кції до 0,7мм або залізний концентрат відходів рідких відпрацьованих мастил щільністю широкої фракції до 0,7мм, або аглоне більш 1г/см3, завдяки високій пористості частимерат широкої фракції до 0,7мм, або нок ливарного коксу забезпечують миттєве всмокферосиліцій широкої фракції до 0,7мм тування і міцне утримання порами частинок під 3,0 впливом капілярного тиску до 20% рідкого пальноаміачна селітра решта. го від його об'єму, так як частинки шламу залізовСуттєвими ознаками винаходу, що заявляєтьміщуючого мають менш розширену сітку пор, але ся, є: таку структуру, що під капілярним тиском, пори - гранульована аміачна селітра; миттєво всмоктують і міцно утримують до 15% - рідке пальне; рідкого пального від його об'єму, як при приготу- алюмінієвмісний компонент (порошок); ванні, зберіганні, транспортуванні і заряджанні в - дрібні відходи коксохімічного виробництва; свердловини і шпури, так і при використанні для - шлам залізовміщуючий широкої фракції до спорядження кумулятивних зарядів. 0,7мм або залізний концентрат широкої фракції до При щільності рідкого пального в якості відхо0,7мм, або агломерат широкої фракції до 0,7мм, дів рідких відпрацьованих мастил більш 1г/см3, під або феросиліцій такої ж фракції; впливом капілярного тиску в порах частинок лива- рідке пальне містить малу кількість дизельнорного коксу і шламу залізовміщуючого, із-за підго палива або відходи рідких відпрацьованих масвищеної щільності рідкого пального пори частинок тил щільністю не більш 1г/см3; не всмоктують його і його об'єм розміщується між - алюмінієвмісний компонент (порошок) місчастинками. Під впливом молекулярних сил плівки тить малу кількість алюмінію (порошку) або алюмінатягу такого рідкого пального створені на поверхнію вторинного (порошку), або силікоалюмінію (поні частинок компонентів і між ними, при їх змішурошку), або кремній (порошок); ванніз цим рідким пальним призводить до того, - дрібні відходи коксохімічного виробництва що дрібні частинки ливарного коксу, шламу залізомістять малу кількість дрібних відходів ливарного вміщуючого, порошку алюмінію притягуються між коксу широкої фракції до 0,7мм при відповідному собою, утворюючи грудки високої щільності, що співвідношенні компонентів у відсотках по масовій значно погіршує енергетичні показники вибухової частці. суміші. Новими суттєвими ознаками винаходу, що заПри виготовленні вибухової суміші "Ігданіт МКявляється є: 1" (металококсової) забезпечується рівномірне - шлам залізовміщуючий широкої фракції до змішування компонентів за короткий проміжок ча0,7мм або залізний концентрат широкої фракції до су, завдяки наявності компонентів широкої фракції 0,7мм, або агломерат широкої фракції до 0,7мм, до 0,7мм, з повним і рівномірним проникненням або феросиліцій такої ж фракції; рідкого пального під впливом, як осмотичного, так і - рідке пальне містить малу кількість дизельнокапілярного тиску пор частинок, в пори частинок го палива або відходи рідких відпрацьованих маскомпонентів - аміачної селітри, дрібних відходів тил щільністю не більш 1г/см3; ливарного коксу та шламу залізовміщуючого або - алюмінієвмісний компонент (порошок) місзалізного концентрату, або агломерату, або феротить малу кількість алюмінію (порошку) або алюмісиліцію з утворенням плівки натягу на їх поверхні нію вторинного (порошку), або силікоалюмінію (пона молекулярному рівні, із взаємним проникненрошку), або кремній (порошок); ням частки зволожених пальним частинок компо- дрібні відходи коксохімічного виробництва нентів вибухової суміші, щільним налипанням замістять малу кількість дрібних відходів ливарного лишеної частки мілких зволожених частинок коксу широкої фракції до 0,7мм при відповідному компонентів на зволожені пальним гранули (часспіввідношенні компонентів у відсотках по масовій тинки гранул) аміачної селітри з міцним утриманчастці. ням їх на поверхні гранул і із заповненням залишЗавдяки новим суттєвим ознакам утворюється ком зволожених рідким пальним частинок дешева безтротилова металококсова вибухова міжгранульного простору. Завдяки цьому збільшусуміш "Ігданіт МК-1" з високими енергетичними ється сприйняття ВС до початкового імпульсу, що показниками, покращенням вибухових характериссприяє покращенню вибухових характеристик, тик, підвищенням фізичної стабільності та енергопідвищенню фізичної стабільності та енергоємносємності, як при приготуванні вибухової суміші, так і ті, а це дає можливість здійснювати руйнування при зберіганні її і транспортуванні до місця провегірських порід різної міцності свердловинними задення вибухових робіт, заряджанні свердловин і рядами, шпуровим методом та використовувати шпурів механічним способом і вручну та спорядля спорядження кумулятивних зарядів, а також дженні кумулятивних зарядів при збереженні екорозширити область застосування з високою ефеклогічного стану в районі проведення вибухових тивністю вибухових робіт при збереженні екологічробіт з повною утилізацією промислових відходів, ного стану в районі проведення вибухових робіт з як коксохімічного виробництва, так і порошкової повною утилізацією промислових відходів, як кокметалургії, зниженням собівартості виготовлення сохімічного виробництва, так і порошкової металувибухової суміші і за рахунок цього розширюється 7 76917 8 баланс, висока енергетична насиченість ВС. Критерієм оптимальності ВС, що заявляється, В таблиці приведені характеристики вибухової є: підвищена розрахункова теплота вибуху, зменсуміші, що заявляється, які одержані розрахункошений об'єм газів вибуху, більший нуля кисневий вим та експериментальним шляхом. ргії. Таблиця Характеристики Одиниця виміру Кг/м3 % КДж/кг л/кг мм мм Щільність Кисневий баланс Розрахункова теплота вибуху Об'єм газів вибуху Критичний діаметр відкритого заряду Критичний діаметр заряду в міцній оболонці Аналіз даних таблиці свідчить, що розроблена ВС володіє покрашеними вибуховими характеристиками, підвищенням фізичної стабільності та енергоємності при зменшеному об'єму газів вибуху, підвищеній розрахунковій теплоті вибуху, більшим нуля кисневому балансі, підвищеній щільності ВС. Раціональне співвідношення компонентів вибухової суміші, що заявляється, є таким у відсотках по масовій частці: рідке пальне (дизельне паливо або відходи рідких відпрацьованих мастил щільністю не більш 1г/см3) 2,0 2,3 алюмінієвмісний компонент (порошок) (алюміній (порошок) або алюміній вторинний (порошок), або силікоалюміній (порошок)), або кремній (порошок) 0,01 1,0 дрібні відходи коксохімічного виробництва (дрібні відходи ливарного коксу широкої фракції до 0,7мм) шлам залізовміщуючий широкої фракції до 0,7мм або залізний концентрат широкої фракції до 0,7мм, або агломерат широкої фракції до 0,7мм, або феросиліцій широкої фракції до 0,7мм 7,0 3,0 аміачна селітра решта. Спосіб приготування і дія вибухової суміші, що заявляється. В бункер змішувальної машини, що дозволена Держнаглядохоронпраці України для виготовлення вибухових сумішей, наприклад "Тера-500" завантажують 88% гранульованої або подрібненої аміачної селітри (АС) від загальної маси вибухової суміші (ВС), заливають рідке пальне, що містить малу кількість - 2% від загального об'єму ВС, дизельного палива або відходи рідких відпрацьованих мастил щільністю не більш 1г/см3, змішують протягом 5-7 хвилин. В процесі змішування за рахунок осмотичного тиску, в пори верхнього щільного шару гранул АС всмоктується частка рідкого пального, деяка частка його обволікає гранули АС, створюючи на їх поверхні плівки натягу, а залишок рідкого пального по міжгранульному простору мігрує крізь товщу об'єму АС до дна бункера змішувальної машини. Після змішування, в бункер додають 3% шламу залізовміщуючого широкої Значення характеристик по прототипу винаходу 1130 1140-1200 +0,022 +0,01 4180 4190-4230 980 920-960 50-60 50-60 30-35 30-40 фракції до 0,7мм або залізного концентрату широкої фракції до 0,7мм, або агломерату широкої фракції до 0,7мм, або феросиліцію такої ж фракції, потім малу кількість - 7% дрібних відходів ливарного коксу широкої фракції до 0,7мм і малу кількість - 0,01% від загального об'єму ВС алюмінієвмісного компоненту (порошку), що містить алюміній (порошок) або алюміній вторинний (порошок), або силікоалюміній (порошок), або кремній (порошок) і процес змішування продовжують протягом 7-10 хвилин до утворення однорідної маси. В процесі змішування за рахунок капілярного тиску пор частинок в пори крупніших частинок дрібних відходів ливарного коксу і шламу залізовміщуючого або залізного концентрату, або агломерату, або феросиліцію всмоктується частина залишку рідкого пального з яким одночасно в ці пори всмоктуються змочені пальним частинки пилу алюмінієвмісного компоненту - алюмінію або алюмінію вторинного, або силікоалюмінію, або кремнію і відбувається взаємне проникнення в пори крупніших частинок відходів ливарного коксу змочених пальним мілких частинок (пилу) шламу залізовміщуючого або залізного концентрату, або агломерату, або феросиліцію, а в пори крупніших частинок шламу залізовміщуючого або його замінимого компоненту проникнення змочених пальним мілких частинок (пилу) відходів ливарного коксу. Залишок рідкого пального, що не ввібрався обволікає залишені мілкі частинки порошку, пилу компонентів суміші, створюючи на їх поверхні плівки натягу на молекулярному рівні і завдяки великій різниці по вазі і об'єму між частинками компонентів-енергоносіїв та гранулами АС, мілкі частинки (пил) змочені рідким пальним притягуються до поверхні змочених і максимально насичених гранул АС, щільно обволікаючи поверхню гранул АС і міцно утримуються на їх поверхні, завдяки молекулярним силам зчеплення однорідних рідин під впливом сил молекулярного натягу та капілярного і осмотичного тиску пор АС, а деякий залишок цих частинок частково заповнює міжгранульний простір, утворюючи щільну структуру вибухової суміші. Виготовлена вибухова суміш "Ігданіт МК-1" має однорідну сипку масу темно-сірого кольору щільністю 1140 1200Кг/м3, завантажується в пневмозарядну машину УРЗ-1 для заряджання шпурів або в пневмотранспортну машину МТЗ-3 для заряджання свердловин в підземних умовах для 9 76917 10 видобутку корисних копалин, або в транспортномістить алюміній (порошок) її змішували 7 хвилин зарядну машину МЗ-8 для транспортування вибудо утворення однорідної маси. При зміщуванні, за хової суміші до місця проведення вибухових робіт рахунок капілярного тиску пор частинок дрібних для заряджання свердловин на блоках кар'єрів. відходів ливарного коксу і шламу залізовміщуючоВибухова суміш може використовуватися для спого широкої фракції до 0,7мм відбувається взаємне рядження кумулятивних зарядів. всмоктування частки змочених дизельним палиПроведені досліди при заряджанні в свердловом частинок і пилу цих компонентів із обволіканвину діаметром 250мм, показали, що внаслідок ням дизельним паливом залишених частинок і осмотичного та капілярного тиску в порах компопилу. Одночасно в пори цих компонентів всмоктунентів вибухової суміші рідке пальне, наприклад ються змочені пальним частинки пилу алюмінію. дизельне паливо не мігрує по колонці заряду. ТриДодана кількість дизельного палива повністю вивалість знаходження заряду в свердловині в залекористовується. жності від кількості висаджуваних свердловин Одержана суміш має однорідну структуру сипскладає від 3 до 7 діб. кої маси темно-сірого кольору щільністю Малий вміст рідкого пального в суміші, який 1200Кг/м3. Кожну порцію по 500кг від загальної ваги вибухової суміші, що складає 5т завантажускладає 2,0 2,3% відносно маси вибухової суміші, вали в транспортно-зарядну машину МЗ-8 і трансзавдяки малим частинкам компонентів широкої портували на заряджаємий блок кар'єру. фракції до 0,07мм підтверджує не тільки рівномірЗаряджання вибухової суміші в свердловини не змішування компонентів, повне і рівномірне діаметром 250мм здійснювали згідно відомої технасичення їх частинок рідким пальним з їх обволінології. канням, а також міцним і щільним утриманням їх Ініціювання вибухової суміші кожного свердна поверхні гранул (частинок) аміачної селітри з ловинного заряду відбувалось за допомогою прощільним заповненням деякими з них міжгранульміжного детонатора - двох шашок Т-400 і детонаного простору, що створює щільну структуру меційного шнура ДШ-12. При ініціюванні колонки талококсової вибухової суміші з повним викориссвердловинного заряду під дією високого тиску та танням заданого об'єму рідкого пального, що температури на фронті детонаційної хвилі, миттєпокращує її вибухові характеристики з підвищенво стискуються і подрібнюються гранули аміачної ням фізичної стабільності та енергоємності із зниселітри із щільно налиплими на їх поверхні частиженням собівартості виготовлення і розширює нками і пилом ливарного коксу, шламу залізовміобласть застосування з високою економічною щуючого та алюмінієвого порошку, при цьому із їх ефективністю вибухових робіт. пор миттєво випаровується дизельне паливо, пари Для дослідження строку придатності викорисякого взаємодіють з частиною звільненого кисню із тання одержаної вибухової суміші було виготовлеподрібнених гранул аміачної селітри, підвищується но 21кг ВС, яка була розфасована в поліетиленові тиск і температура хімічної реакції, починають згомішки по 7кг і зберігалася на складі вибухових марати частинки ливарного коксу, алюмінію, а окисли теріалів протягом 90 діб. Міграції ВС не спостерізаліза в шламі залізовміщуючому під впливом галося. продуктів згорання ливарного коксу відновлюютьДля визначення чутливості до початкового імся до металічного заліза, яке миттєво згорає у випульсу ВС після зберігання 90 діб, заповнювали вільному із АС кисню. Температура, тиск на фронті три картонні труби діаметром 160мм ВС по 7кг і детонаційної хвилі зростає, що збільшує швидкість підривали їх. В кожній трубі ВС ініціювалась одним детонації, та покращує вибухові характеристики, патроном - бойовиком амоніту 6 ЖВ 32 вагою підвищує фізичну стабільність та енергоємність. 250г. Детонація ВС в усіх трьох трубах була повПриклад 2. ною. Чутливість до початкового імпульсу після В підземних умовах шахти ім. Орджонікідзе по зберігання не зменшилась. гірським породам міцністю 18-20 балів по шкалі Приклад 1 проф. Протодъяконова був проведений експериНа кар'єрі ВАТ "ЦГЗК" при підриванні гірських мент по заряджанню і підриванню забою із 32 порід міцністю 18-20 балів по шкалі проф. Прошпурів довжиною 1,5м, діаметром 40мм. Шпури тод’яконова заряджали свердловини діаметром заряджали вибуховою сумішшю "Ігданіт МК-1" з 250мм вибуховою сумішшю "Ігданіт МК-1" в кільковикористанням зарядної машини УРЗ-1, ініціювансті 5т. Суміш виготовляли на змішувальній машині ня кожного шпура відбувалося згідно технічної "Тера-500" циклічно, по 500кг від загального об'єкарти, одним патроном - бойовиком амоніту 6ЖВ му. Для цього в бункер змішувальної машини за32, вагою 250г. Заряджання і підривання вибуховантажували 435кг гранульованої аміачної селітвої суміші відбувалося без зміни технології, що ри, заливали 10кг дизельного палива і застосовується для заряджання штатною вибухоперемішували 5 хвилин. Пори верхнього щільного вою речовиною-амонітом 79/21. Аналіз результатів шару аміачної селітри ввібрали майже 30% дизевибуху показав, що всі заряди в шпурах здетонульного палива від його об'єму, майже 10% дизельвали повністю, довжина заглиблення в породу ного палива, створили плівку натягу на молекулястановила 135-140см, коефіцієнт використання рному рівні на поверхні гранул аміачної селітри. А шпура (КВШ) становить 0,86. залишок його майже 60% по міжгранульному просЯк показав експеримент при пневмозаряджантору мігрував на дно бункера. Після цього в бункер ні суміші, що заявляється, в шпур, щільність її стадодали 15кг від загального об'єму суміші шламу новила 1200Кг/м3. Така насиченість енергетики на залізовміщуючого широкої фракції до 0,7мм, 35кг одиницю об'єму шпура, що заряджається, дозводрібних відходів ливарного коксу такої ж фракції і ляє подрібнити гірську породу великої міцності до 5кг алюмінієвмісного компоненту (порошку), що 11 76917 12 20 балів по шкалі проф. Протод’яконова з високою свердловин і шпурів механічним способом і вручну ефективністю подрібнення. та спорядженні кумулятивних зарядів із зниженням Наявність малої кількості порошку алюмінію собівартості виготовлення її при збереженні екопри збільшеній кількості по об'єму відносно нього логічного стану в районі проведення вибухових пористих частинок шламу залізовміщуючого широробіт з повною утилізацією промислових відходів, кої фракції до 0,7мм і збільшеній кількості частинок як коксохімічного виробництва, так і порошкової дрібних відходів ливарного коксу широкої фракції металургії і за рахунок цього розширюється обдо 0,7мм, що забезпечують вбирання та утриманласть застосування вибухової суміші з високою ня заданої кількості дизельного палива, яке потріекономічною ефективністю вибухових робіт, у зв'ябне для початку вибухової реакції надають вибузку із заміною у вибуховій суміші, що заявляється ховій суміші можливість володіти високими дрібних відходів коксохімічного виробництва - доенергетичними показниками вибуху. менного коксу фракції не більш 1,5мм у масовій Склад вибухової суміші, що заявляється, стійчастці в % (9±0,5) на малу кількість дрібних відхоко детонує від патрона -бойовика амоніту 6 ЖВ дів ливарного коксу широкої фракції до 0,7мм у мас.% (7,0) із вмістом малої кількості в мас.% 32 в шпурах діаметром 30-40мм і свердловинах діаметром 100-250мм, суміш детонує і від підси(0,01 1,0) алюмінієвмісного компоненту (порошку) леного вузла детонуючого шнура (ДШЄ-12). Звоу якості алюмінію (порошку) або алюмінію вторинложення вибухової суміші водою до 4% не зменного (порошку), або силікоалюмінію (порошку), або шує показники вибуху, суміш стійко детонує від кремнію (порошку) і в мас.% (2,0 2,3) рідкого папатрона-бойовика амоніту 6 ЖВ 32 вагою 250г, льного у якості дизельного палива або відходів що дозволяє проводити заряджання зволожених рідких відпрацьованих мастил щільністю не більш свердловин. 1г/см3 з додатковою добавкою малої кількості Застосування вибухової суміші "Ігданіт МК-1", шламу залізовміщуючого широкої фракції до що заявляється дозволить покращити вибухові 0,7мм або залізного концентрату широкої фракції характеристики, підвищити фізичну стабільність та до 0,7мм, або агломерату широкої фракції до енергоємність, як при приготуванні вибухової су0,7мм, або феросиліцію такої ж фракції і з вмістом міші, так і при зберіганні її і транспортуванні до великої кількості у мас.% аміачної селітри при відмісця проведення вибухових робіт, заряджанні повідному співвідношенні компонентів. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
