Спосіб виробництва паперу, лист паперу та документ

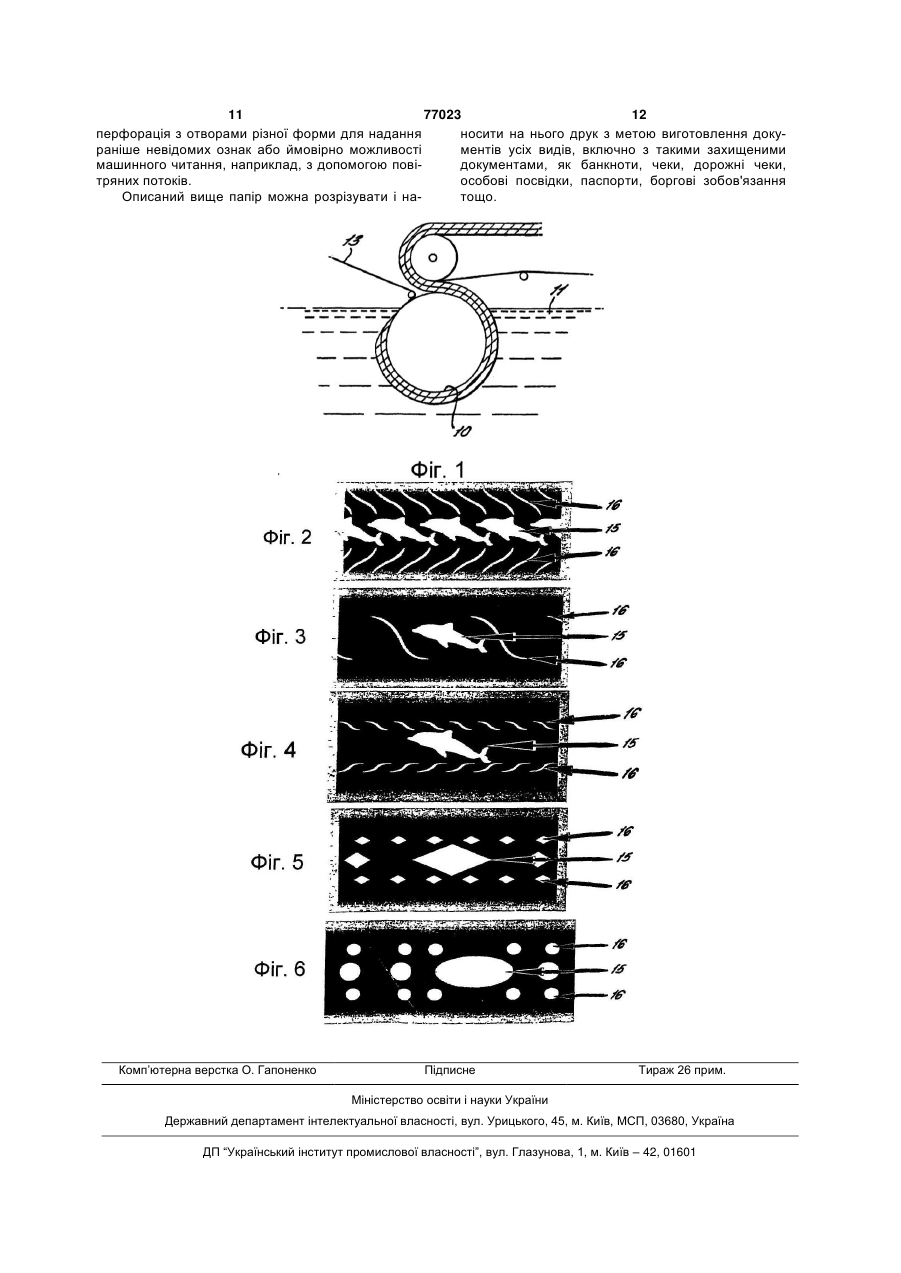

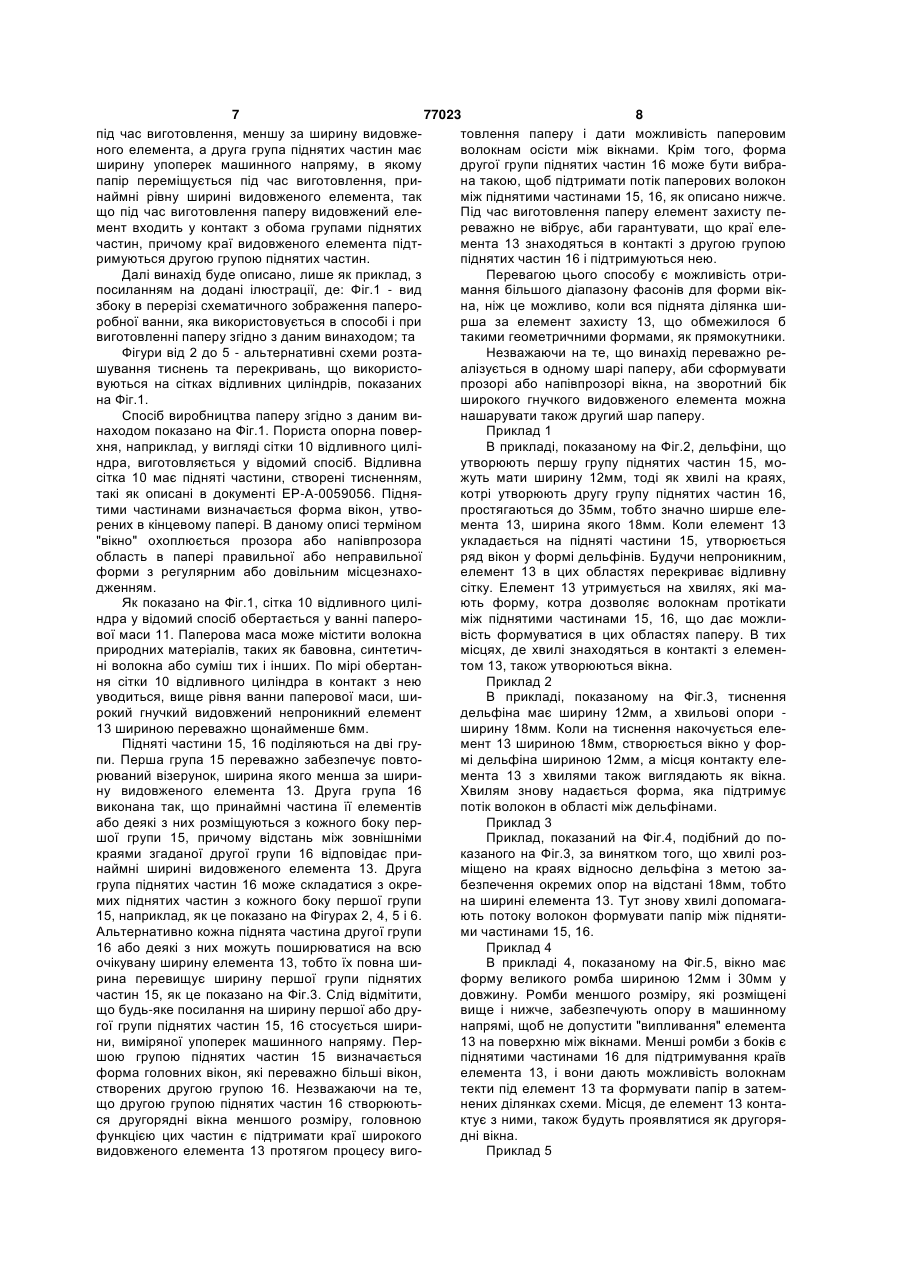

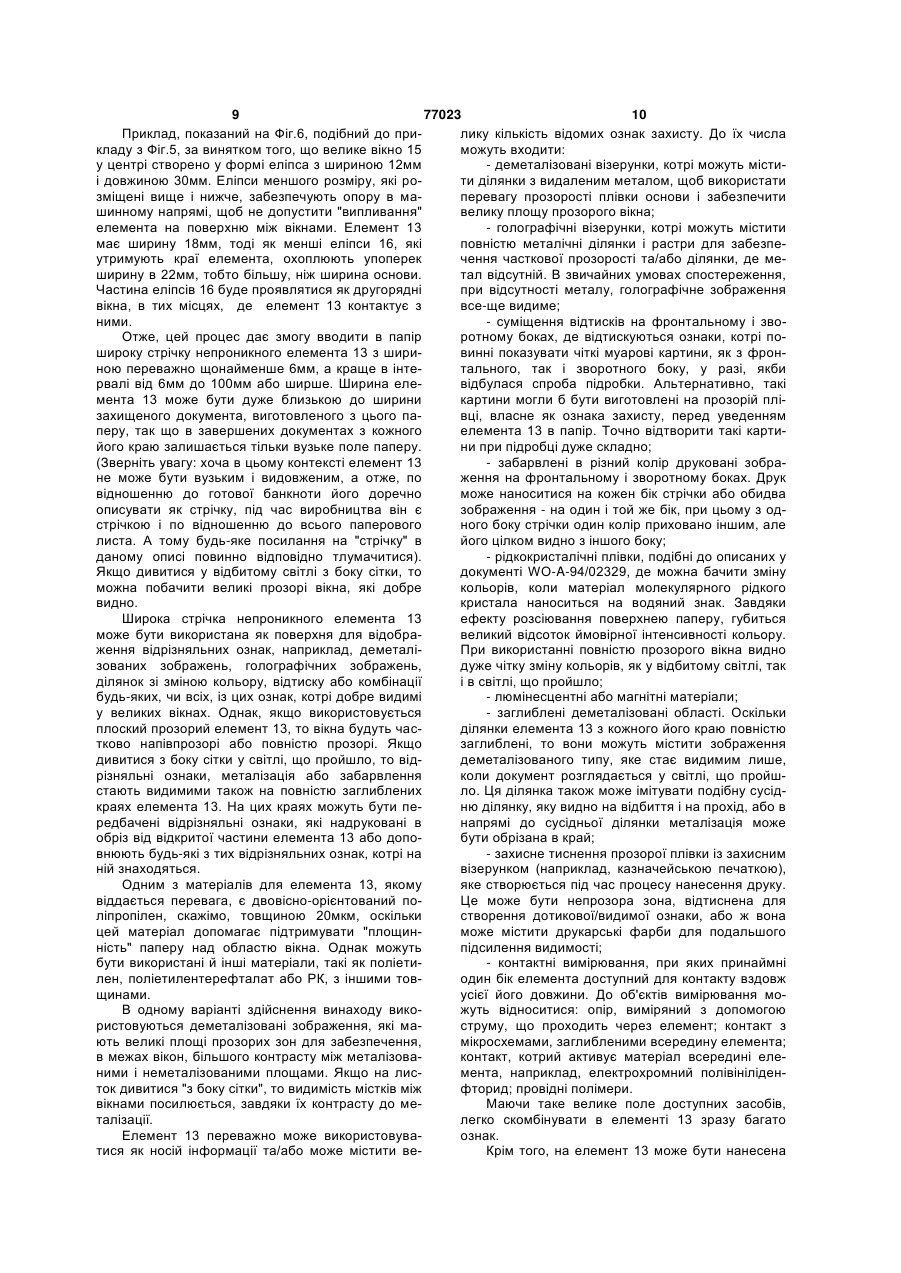

1. Спосіб виготовлення паперу, згідно з яким приводять в контакт видовжений, гнучкий, непроникний елемент (13) з опорною поверхнею (10) перед їх входженням у ванну водянистої паперової маси (11), де елемент (13) має ширину щонайменше 6 мм, осаджують волокна на опорну поверхню (10) для формування паперу, причому осадження волокон здійснюють таким чином, що у міру того, як волокна осаджують на опорну поверхню (10), видовжений елемент (13) об'єднується в єдине ціле з папером, а деякі ділянки елемента (13) принаймні частково відкриті принаймні на одній поверхні паперу принаймні в двох групах вікон, розташованих на відстані одне від одного, який відрізняється тим, що принаймні дві групи вікон утворюють двома групами частин (15, 16), які піднімаються від опорної поверхні відносно сусідніх ділянок цієї опорної поверхні, серед яких перша група піднятих частин (15) має ширину упоперек машинного напряму, в якому папір переміщують під час виготовлення, меншу за ширину видовженого елемента (13), а друга група піднятих частин (16) має ширину упоперек машинного напряму, в якому папір переміщують під час виготовлення, принаймні рівну ширині видовженого елемента (13), так що під час виготовлення паперу видовжений елемент (13) входить у контакт з обома групами піднятих частин (15, 16), причому краї елемента (13) підтримуються другою групою піднятих частин (16). 2 (19) 1 3 77023 4 13. Документ із захистом за п. 12, який відрізнятака ж, як і ширина документа. ється тим, що ширина видовженого елемента (13) Винахід стосується вдосконалень паперу, до якого входить широкий видовжений непроникний елемент, стосується способу виготовлення такого паперу та документів, виготовлених з нього. Загальновідомо уведення видовжених елементів захисту в захищений папір, як ознак захисту. Такими елементами можуть бути нитки, стрічки або обрізки, наприклад, пластикової плівки, металевої фольги, металізованого пластику, металевого дроту. Елементи захисту містяться в товщі захищеного паперу, аби ще більше ускладнити підробку документів, виготовлених з такого паперу. Ці елементи допомагають здійснювати перевірку документів із захистом, оскільки вони надають їм різного вигляду у відбитому світлі і в світлі, що пройшло. Відомо також, що з метою збільшення рівня захисту, який забезпечується уведенням такого видовженого елемента, сам елемент наділяють однією або більшою кількістю ознак, котрі піддаються перевірці, понад і поза його присутністю чи відсутністю. До таких додаткових ознак відносяться магнітні властивості, електропровідності, здатність поглинати рентгенівське проміння та флуоресценція. Подальшою ознакою захисту, котра, як виявилось, має особливі переваги, є виготовлення вікон з одного боку поверхні паперу, крізь які через певні проміжки видно такі видовжені елементи. Нижче описані приклади способів виробництва такого паперу, до складу якого входять елементи захисту, з вікнами або без них. Слід відмітити, що посилання на "папір з нитками і вікнами" охоплює папір з вікнами, до якого входить будь-який видовжений елемент захисту. В документі ЕР-А-0059056 описано спосіб виробництва паперу з нитками і вікнами на листовідливній циліндровій папероробній машині. Технологія включає тиснення сітки відливного циліндра та приведення непроникного видовженого елемента захисту в контакт з піднятими ділянками тисненої відливної сітки, перед контактом з точкою входу у ванну з водянистою волокнистою масою. Там, де непроникний елемент захисту має тісний контакт з піднятими ділянками тиснення, осаджування волокон відбуватися не може. Після того, як папір повністю сформований і знятий з сітки відливного циліндра, точки контакту мають вигляд відкритих ділянок, котрі зрештою на одній із сторін банкнотного паперу утворюють вікна, видимі у відбитому світлі. В документі WO-A-93/08327 описано спосіб виробництва паперу з нитками і вікнами на довгосітковій папероробній машині. З метою уведення непроникного видовженого елемента захисту в паперову масу, яка стікає на довгій сітці, використовуються обертові засоби заглиблення з удосконаленим профілем для тиснення. Профіль засобів заглиблення вибрано таким, що він має підняті частини, котрі протягом процесу заглиблення за лишаються в контакті з елементом захисту. Таким чином, не допускається збирання волокон паперу між елементом захисту і засобами заглиблення, так що в подальшому елемент захисту видно у вікнах на папері. З виробничих причин, в сучасних процесах виготовлення елемент захисту, який використовується в папері з вікнами чи без вікон, переважно піддається вібрації незначної величини в межах паперової основи, наприклад, плюс-мінус 6мм в кожен бік від центральної лінії. В першу чергу, це потрібно для полегшення розрізування та різання гільйотиною стосів у 500 листів упоперек спрямування ниток. Якби нитці не була надана вібрація, лезо гільйотини могло б стикнутися з дуже різко окресленою ділянкою утворення шириною, скажімо, від 1 до 2мм, з полімеру/металу/паперу товщиною до 500 листів. Це веде до затуплення або навіть вищерблювання ріжучого леза. За рахунок вібрації нитки ця ділянка розподіляється на ширшу площу, від 10 до 15мм, що полегшує прохід леза через стос із 500 листів. Наслідком вібрації нитки є те, що в дизайні вікон можуть бути використані лише паралельні смуги, якщо всі банкноти, виготовлені з цього паперу, повинні мати однаковий вигляд. Останні дослідження показали, що з допомогою згаданих вище способів виробництва паперу в папір можуть уводитися непроникні нитки шириною максимально 4-6мм. Це пов'язано з вимогою, аби паперова маса обтікала нитку і в завершеному документі з фронтального боку нитки формувала суцільні паперові ділянки. В описі канадського патенту СА-А-2,122,528 показано папір із захистом від підробок, до якого входить широка непроникна захисна стрічка шириною від 2мм до 4мм. Папір має багатошарову структуру з принаймні двома шарами паперу, виготовленими на окремих папероробних машинах. Захисна стрічка заглиблена в перший шар і вздовж країв має перфорації, що дає можливість стікати воді, а отже, паперовому волокну осаджуватися вздовж країв нитки. Своїм фронтальним боком стрічка укладається на підняті ділянки тисненої сітки відливного циліндра перед тим, як ці підняті ділянки входять у ванну з паперовою масою, внаслідок чого в місцях контактів створюються вікна незакритої стрічки. Ширина піднятих ділянок менша за ширину стрічки, що дозволяє волокнам паперу проникати через перфорації в стрічці. Проте, ширина стрічки настільки велика, що папір, утворений із зворотного боку, в області стрічки має розриви у вигляді випадкових отворів. Незалежно формується другий шар звичайного паперу, і обидва ці шари прокатуються разом і далі обробляються; таким чином, другий шар покриває розриви на зворотному боці першого шару і забезпечує принаймні одну однорідну поверхню паперу. В іншому варіанті винаходу для повного 5 77023 6 заглиблення захисної стрічки поверх першого шаконаним у будь-якому дизайні, включно з водяниру нашаровується третій шар. Ще в іншому варіанми знаками з фронтального боку документа. Звоті винаходу ширина стрічки вибирається настільки ротний бік документа може бути виготовленим великою, що із зворотного боку першого паперовотаким, щоб містити суцільно відкриту стрічку, яка го шару папір не утворюється, і це забезпечує суможе бути використана для відображення відрізцільно відкриту площу на зворотному боці. Фронняльних ознак та подібних покажчиків. тальний бік стрічки укладається на суцільно Однак з'ясувалося, що вікна, утворені з допопідняту ділянку відливної сітки перед тим, як підмогою цього способу, не мають різких, добре няті ділянки входять у ванну з паперовою масою, окреслених країв, а мають тенденцію бути неодаби забезпечити суцільно відкриту площу з фроннорідними з присутністю волокон паперу, що увійтального боку. Далі для формування завершеного шли в межі вікон і частково їх затінюють. Паперові паперу із захистом на перший шар паперу нашаволокна недостатньо довгі, аби перекинути місток ровується другий, що дає однорідний шар паперу через непроникний матеріал, використаний для з одного боку та суцільно відкриту стрічку з іншого. перекривання відливної сітки, але схильні до накоУ всіх описаних вище відомих способах ширипичення навколо перекритого матеріалу. Рух відна видовженого елемента, що може бути викорисливного циліндра, який обертається у ванні з вотаним, дуже обмежена. Більш того, ділянки ниток, локнистою масою, призводить до змивання які можуть бути відкриті, обмежуються за формою, волокон назад в отвір, особливо вздовж передньочерез обмеження, накладені необхідним тисненго краю. ням, та за площами, що пов'язано з природою Однак у способі, описаному в документі ЕР-Авласне технології виробництва паперу. 0059056, незважаючи на те, що існує обмеження В документі WO 00/39391 описано спосіб вигона ширину елемента захисту, котрий може бути товлення одношарового паперу, який може мати уведеним в папір, краї вікон гарно окреслені, оскішироку стрічку, принаймні частково заглиблену в льки видовжений елемент захисту входить у коннього. Це досягається перекриванням однієї або такт з піднятими ділянками сітки відливного цилінбільшої кількості вибраних ділянок пористої опордра перед осадженням яких-небудь волокон ної поверхні, осадженням першого шару паперопаперу. З цієї причини паперові волокна можуть вих волокон на пористу опорну поверхню навколо входити у западини між піднятими ділянками, так перекритих ділянок, укладанням непроникної стріщо в ділянках паперу, відомих як містки між вікначки з приведенням її у контакт з перекритими ділями, елемент захисту прикритий. Однак виявилося, нками опорної поверхні, так що принаймні краї що коли у способі за документом ЕР-А-0059056 стрічки лежать на осадженому шарі, та осадження використовуються широкі видовжені елементи наступного шару паперових волокон поверх перзахисту, то при ширині елемента захисту, більшій шого шару і непроникної стрічки, аби надійно заза ширину піднятих ділянок сітки відливного цилінглибити краї стрічки в папір. Перекриті ділянки дра, вікна не утворюються. Краї елемента захисту непроникні, що по суті запобігає осадженню на них звисають над краями піднятих ділянок і заважають волокон до того, як поверх них укладається стрічволокнам паперу заходити в западини між підняка. Таким чином, з одного боку стрічки, в центратими ділянками, внаслідок чого елемент захисту льній області між її краями, паперові волокна по повністю відкритий з того боку паперу, котрий відсуті не осаджуються, аби рахунок цього на першій повідає відливній сітці. поверхні паперу залишити відкритою суцільну діСаме через це задачею даного винаходу є залянку стрічки. Крім того, на другій поверхні паперу пропонувати вдосконалений спосіб виробництва утворюється множина дискретних напівпрозорих паперу, до якого входить широкий непроникний або прозорих вікон, через які видно незакриту елемент захисту з дискретними прозорими або стрічку. напівпрозорими вікнами, де вікна мають чітко Відомі способи виготовлення захищеного паокреслені краї і однорідну форму. перу з вікнами, яким віддається перевага, вимагаОтже, винаходом пропонується спосіб виробють наявності тисненої сітки відливного циліндра. ництва паперу, який містить етапи спочатку приВ технології виробництва паперу перекривання ведення в контакт видовженого, гнучкого, непросітки загалом не використовується з тієї причини, никного елемента з опорною поверхнею, перед їх що папір переважно має бути однорідним і щільвходом у ванну з водянистою паперовою масою, ним. Поява отворів і перфорацій зазвичай не є де згаданий елемент має ширину щонайменше обов'язковою характерною рисою. 6мм, а потім осадження волокон на опорну поверОскільки непроникна стрічка входить у контакт хню для формування паперу, причому осадження з опорною поверхнею після того, як певна кількість волокон проводиться таким чином, що у міру того, паперових волокон уже осіла навколо перекритих як волокна осаджуються на опорну поверхню, виділянок, вона перешкоджає будь-якому подальдовжений елемент об'єднується в єдине ціле з шому осадженню волокон на ці перекриті ділянки, папером, а деякі ділянки елемента принаймні часзберігаючи у вигляді чистих ділянок візерунки, тково відкриті принаймні на одній поверхні паперу створені при виконанні перекриття. У той час як принаймні в двох групах вікон, розташованих на використання тиснених сіток відливних циліндрів відстані одне від одного, де згадані принаймні дві обмежує ширину захисних ниток, котрі можуть бугрупи вікон утворюються двома групами частин, які ти заглибленими, з допомогою цього способу можпіднімаються від опорної поверхні відносно сусідна виготовити документ з будь-якою шириною неніх ділянок цієї опорної поверхні, серед яких перпроникної стрічки, скажімо, від 6мм до повної ша група піднятих частин має ширину упоперек ширини документа, з паперовим "покриттям", вимашинного напряму, в якому папір переміщується 7 77023 8 під час виготовлення, меншу за ширину видовжетовлення паперу і дати можливість паперовим ного елемента, а друга група піднятих частин має волокнам осісти між вікнами. Крім того, форма ширину упоперек машинного напряму, в якому другої групи піднятих частин 16 може бути вибрапапір переміщується під час виготовлення, прина такою, щоб підтримати потік паперових волокон наймні рівну ширині видовженого елемента, так між піднятими частинами 15, 16, як описано нижче. що під час виготовлення паперу видовжений елеПід час виготовлення паперу елемент захисту пемент входить у контакт з обома групами піднятих реважно не вібрує, аби гарантувати, що краї елечастин, причому краї видовженого елемента підтмента 13 знаходяться в контакті з другою групою римуються другою групою піднятих частин. піднятих частин 16 і підтримуються нею. Далі винахід буде описано, лише як приклад, з Перевагою цього способу є можливість отрипосиланням на додані ілюстрації, де: Фіг.1 - вид мання більшого діапазону фасонів для форми вікзбоку в перерізі схематичного зображення паперона, ніж це можливо, коли вся піднята ділянка широбної ванни, яка використовується в способі і при рша за елемент захисту 13, що обмежилося б виготовленні паперу згідно з даним винаходом; та такими геометричними формами, як прямокутники. Фігури від 2 до 5 - альтернативні схеми розтаНезважаючи на те, що винахід переважно решування тиснень та перекривань, що використоалізується в одному шарі паперу, аби сформувати вуються на сітках відливних циліндрів, показаних прозорі або напівпрозорі вікна, на зворотний бік на Фіг.1. широкого гнучкого видовженого елемента можна Спосіб виробництва паперу згідно з даним винашарувати також другий шар паперу. находом показано на Фіг.1. Пориста опорна поверПриклад 1 хня, наприклад, у вигляді сітки 10 відливного циліВ прикладі, показаному на Фіг.2, дельфіни, що ндра, виготовляється у відомий спосіб. Відливна утворюють першу групу піднятих частин 15, мосітка 10 має підняті частини, створені тисненням, жуть мати ширину 12мм, тоді як хвилі на краях, такі як описані в документі ЕР-А-0059056. Піднякотрі утворюють другу групу піднятих частин 16, тими частинами визначається форма вікон, утвопростягаються до 35мм, тобто значно ширше елерених в кінцевому папері. В даному описі терміном мента 13, ширина якого 18мм. Коли елемент 13 "вікно" охоплюється прозора або напівпрозора укладається на підняті частини 15, утворюється область в папері правильної або неправильної ряд вікон у формі дельфінів. Будучи непроникним, форми з регулярним або довільним місцезнахоелемент 13 в цих областях перекриває відливну дженням. сітку. Елемент 13 утримується на хвилях, які маЯк показано на Фіг.1, сітка 10 відливного циліють форму, котра дозволяє волокнам протікати ндра у відомий спосіб обертається у ванні папероміж піднятими частинами 15, 16, що дає можливої маси 11. Паперова маса може містити волокна вість формуватися в цих областях паперу. В тих природних матеріалів, таких як бавовна, синтетичмісцях, де хвилі знаходяться в контакті з елеменні волокна або суміш тих і інших. По мірі обертантом 13, також утворюються вікна. ня сітки 10 відливного циліндра в контакт з нею Приклад 2 уводиться, вище рівня ванни паперової маси, шиВ прикладі, показаному на Фіг.3, тиснення рокий гнучкий видовжений непроникний елемент дельфіна має ширину 12мм, а хвильові опори 13 шириною переважно щонайменше 6мм. ширину 18мм. Коли на тиснення накочується елеПідняті частини 15, 16 поділяються на дві грумент 13 шириною 18мм, створюється вікно у форпи. Перша група 15 переважно забезпечує повтомі дельфіна шириною 12мм, а місця контакту елерюваний візерунок, ширина якого менша за ширимента 13 з хвилями також виглядають як вікна. ну видовженого елемента 13. Друга група 16 Хвилям знову надається форма, яка підтримує виконана так, що принаймні частина її елементів потік волокон в області між дельфінами. або деякі з них розміщуються з кожного боку перПриклад 3 шої групи 15, причому відстань між зовнішніми Приклад, показаний на Фіг.4, подібний до покраями згаданої другої групи 16 відповідає приказаного на Фіг.3, за винятком того, що хвилі рознаймні ширині видовженого елемента 13. Друга міщено на краях відносно дельфіна з метою загрупа піднятих частин 16 може складатися з окребезпечення окремих опор на відстані 18мм, тобто мих піднятих частин з кожного боку першої групи на ширині елемента 13. Тут знову хвилі допомага15, наприклад, як це показано на Фігурах 2, 4, 5 і 6. ють потоку волокон формувати папір між піднятиАльтернативно кожна піднята частина другої групи ми частинами 15, 16. 16 або деякі з них можуть поширюватися на всю Приклад 4 очікувану ширину елемента 13, тобто їх повна шиВ прикладі 4, показаному на Фіг.5, вікно має рина перевищує ширину першої групи піднятих форму великого ромба шириною 12мм і 30мм у частин 15, як це показано на Фіг.3. Слід відмітити, довжину. Ромби меншого розміру, які розміщені що будь-яке посилання на ширину першої або друвище і нижче, забезпечують опору в машинному гої групи піднятих частин 15, 16 стосується ширинапрямі, щоб не допустити "випливання" елемента ни, виміряної упоперек машинного напряму. Пер13 на поверхню між вікнами. Менші ромби з боків є шою групою піднятих частин 15 визначається піднятими частинами 16 для підтримування країв форма головних вікон, які переважно більші вікон, елемента 13, і вони дають можливість волокнам створених другою групою 16. Незважаючи на те, текти під елемент 13 та формувати папір в затемщо другою групою піднятих частин 16 створюютьнених ділянках схеми. Місця, де елемент 13 контася другорядні вікна меншого розміру, головною ктує з ними, також будуть проявлятися як другоряфункцією цих частин є підтримати краї широкого дні вікна. видовженого елемента 13 протягом процесу вигоПриклад 5 9 77023 10 Приклад, показаний на Фіг.6, подібний до прилику кількість відомих ознак захисту. До їх числа кладу з Фіг.5, за винятком того, що велике вікно 15 можуть входити: у центрі створено у формі еліпса з шириною 12мм - деметалізовані візерунки, котрі можуть містиі довжиною 30мм. Еліпси меншого розміру, які роти ділянки з видаленим металом, щоб використати зміщені вище і нижче, забезпечують опору в маперевагу прозорості плівки основи і забезпечити шинному напрямі, щоб не допустити "випливання" велику площу прозорого вікна; елемента на поверхню між вікнами. Елемент 13 - голографічні візерунки, котрі можуть містити має ширину 18мм, тоді як менші еліпси 16, які повністю металічні ділянки і растри для забезпеутримують краї елемента, охоплюють упоперек чення часткової прозорості та/або ділянки, де меширину в 22мм, тобто більшу, ніж ширина основи. тал відсутній. В звичайних умовах спостереження, Частина еліпсів 16 буде проявлятися як другорядні при відсутності металу, голографічне зображення вікна, в тих місцях, де елемент 13 контактує з все-ще видиме; ними. - суміщення відтисків на фронтальному і звоОтже, цей процес дає змогу вводити в папір ротному боках, де відтискуються ознаки, котрі пошироку стрічку непроникного елемента 13 з ширивинні показувати чіткі муарові картини, як з фронною переважно щонайменше 6мм, а краще в інтетального, так і зворотного боку, у разі, якби рвалі від 6мм до 100мм або ширше. Ширина елевідбулася спроба підробки. Альтернативно, такі мента 13 може бути дуже близькою до ширини картини могли б бути виготовлені на прозорій плізахищеного документа, виготовленого з цього павці, власне як ознака захисту, перед уведенням перу, так що в завершених документах з кожного елемента 13 в папір. Точно відтворити такі картийого краю залишається тільки вузьке поле паперу. ни при підробці дуже складно; (Зверніть увагу: хоча в цьому контексті елемент 13 - забарвлені в різний колір друковані зобране може бути вузьким і видовженим, а отже, по ження на фронтальному і зворотному боках. Друк відношенню до готової банкноти його доречно може наноситися на кожен бік стрічки або обидва описувати як стрічку, під час виробництва він є зображення - на один і той же бік, при цьому з одстрічкою і по відношенню до всього паперового ного боку стрічки один колір приховано іншим, але листа. А тому будь-яке посилання на "стрічку" в його цілком видно з іншого боку; даному описі повинно відповідно тлумачитися). - рідкокристалічні плівки, подібні до описаних у Якщо дивитися у відбитому світлі з боку сітки, то документі WO-A-94/02329, де можна бачити зміну можна побачити великі прозорі вікна, які добре кольорів, коли матеріал молекулярного рідкого видно. кристала наноситься на водяний знак. Завдяки Широка стрічка непроникного елемента 13 ефекту розсіювання поверхнею паперу, губиться може бути використана як поверхня для відобравеликий відсоток ймовірної інтенсивності кольору. ження відрізняльних ознак, наприклад, деметаліПри використанні повністю прозорого вікна видно зованих зображень, голографічних зображень, дуже чітку зміну кольорів, як у відбитому світлі, так ділянок зі зміною кольору, відтиску або комбінації і в світлі, що пройшло; будь-яких, чи всіх, із цих ознак, котрі добре видимі - люмінесцентні або магнітні матеріали; у великих вікнах. Однак, якщо використовується - заглиблені деметалізовані області. Оскільки плоский прозорий елемент 13, то вікна будуть часділянки елемента 13 з кожного його краю повністю тково напівпрозорі або повністю прозорі. Якщо заглиблені, то вони можуть містити зображення дивитися з боку сітки у світлі, що пройшло, то віддеметалізованого типу, яке стає видимим лише, різняльні ознаки, металізація або забарвлення коли документ розглядається у світлі, що пройшстають видимими також на повністю заглиблених ло. Ця ділянка також може імітувати подібну сусідкраях елемента 13. На цих краях можуть бути пеню ділянку, яку видно на відбиття і на прохід, або в редбачені відрізняльні ознаки, які надруковані в напрямі до сусідньої ділянки металізація може обріз від відкритої частини елемента 13 або допобути обрізана в край; внюють будь-які з тих відрізняльних ознак, котрі на - захисне тиснення прозорої плівки із захисним ній знаходяться. візерунком (наприклад, казначейською печаткою), Одним з матеріалів для елемента 13, якому яке створюється під час процесу нанесення друку. віддається перевага, є двовісно-орієнтований поЦе може бути непрозора зона, відтиснена для ліпропілен, скажімо, товщиною 20мкм, оскільки створення дотикової/видимої ознаки, або ж вона цей матеріал допомагає підтримувати "площинможе містити друкарські фарби для подальшого ність" паперу над областю вікна. Однак можуть підсилення видимості; бути використані й інші матеріали, такі як поліети- контактні вимірювання, при яких принаймні лен, поліетилентерефталат або РК, з іншими товодин бік елемента доступний для контакту вздовж щинами. усієї його довжини. До об'єктів вимірювання моВ одному варіанті здійснення винаходу викожуть відноситися: опір, виміряний з допомогою ристовуються деметалізовані зображення, які маструму, що проходить через елемент; контакт з ють великі площі прозорих зон для забезпечення, мікросхемами, заглибленими всередину елемента; в межах вікон, більшого контрасту між металізоваконтакт, котрий активує матеріал всередині еленими і неметалізованими площами. Якщо на лисмента, наприклад, електрохромний полівініліденток дивитися "з боку сітки", то видимість містків між фторид; провідні полімери. вікнами посилюється, завдяки їх контрасту до меМаючи таке велике поле доступних засобів, талізації. легко скомбінувати в елементі 13 зразу багато Елемент 13 переважно може використовуваознак. тися як носій інформації та/або може містити веКрім того, на елемент 13 може бути нанесена 11 77023 12 перфорація з отворами різної форми для надання носити на нього друк з метою виготовлення докураніше невідомих ознак або ймовірно можливості ментів усіх видів, включно з такими захищеними машинного читання, наприклад, з допомогою повідокументами, як банкноти, чеки, дорожні чеки, тряних потоків. особові посвідки, паспорти, боргові зобов'язання Описаний вище папір можна розрізувати і натощо. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
