Освітлювач для макрофотографування ділянки кінцівки людини

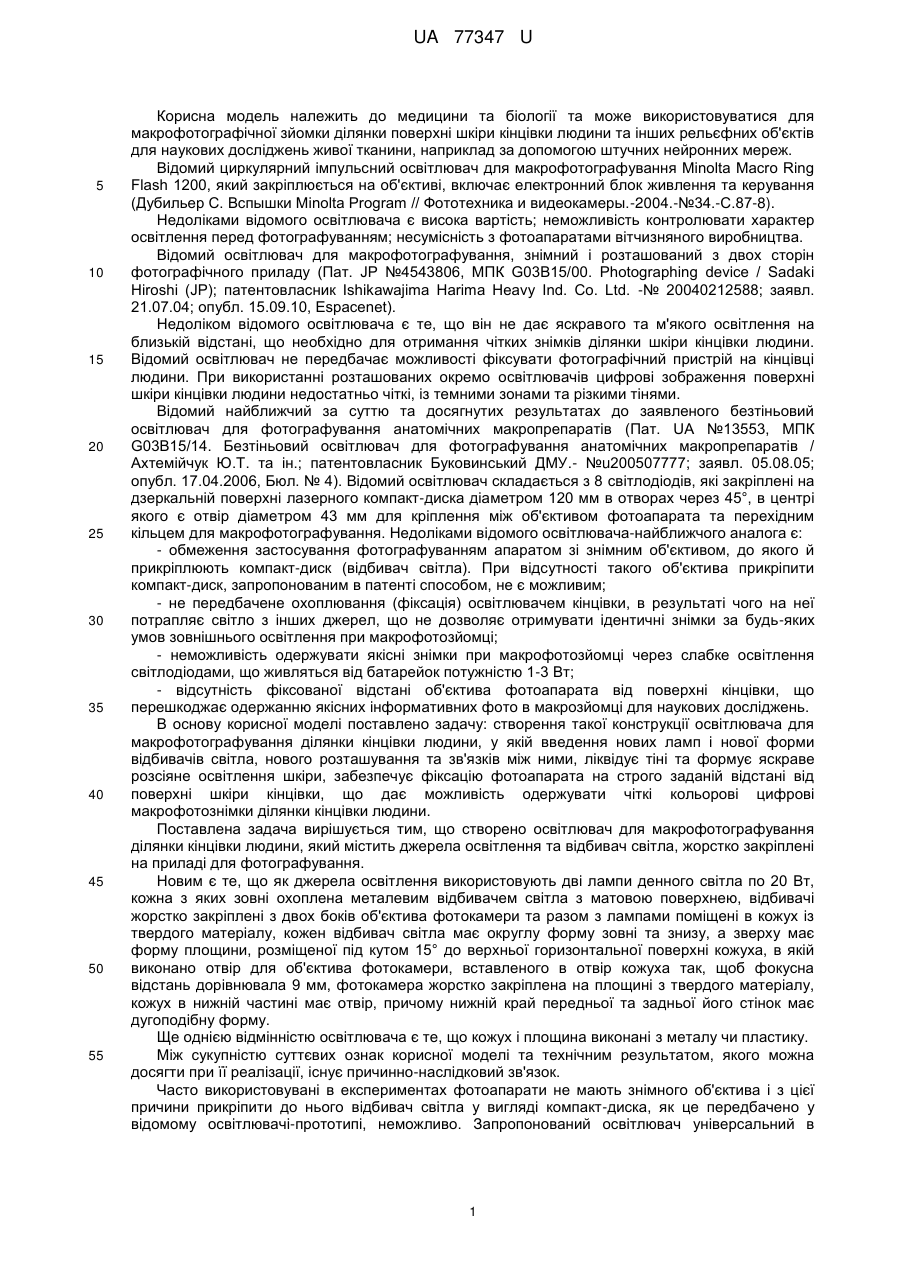

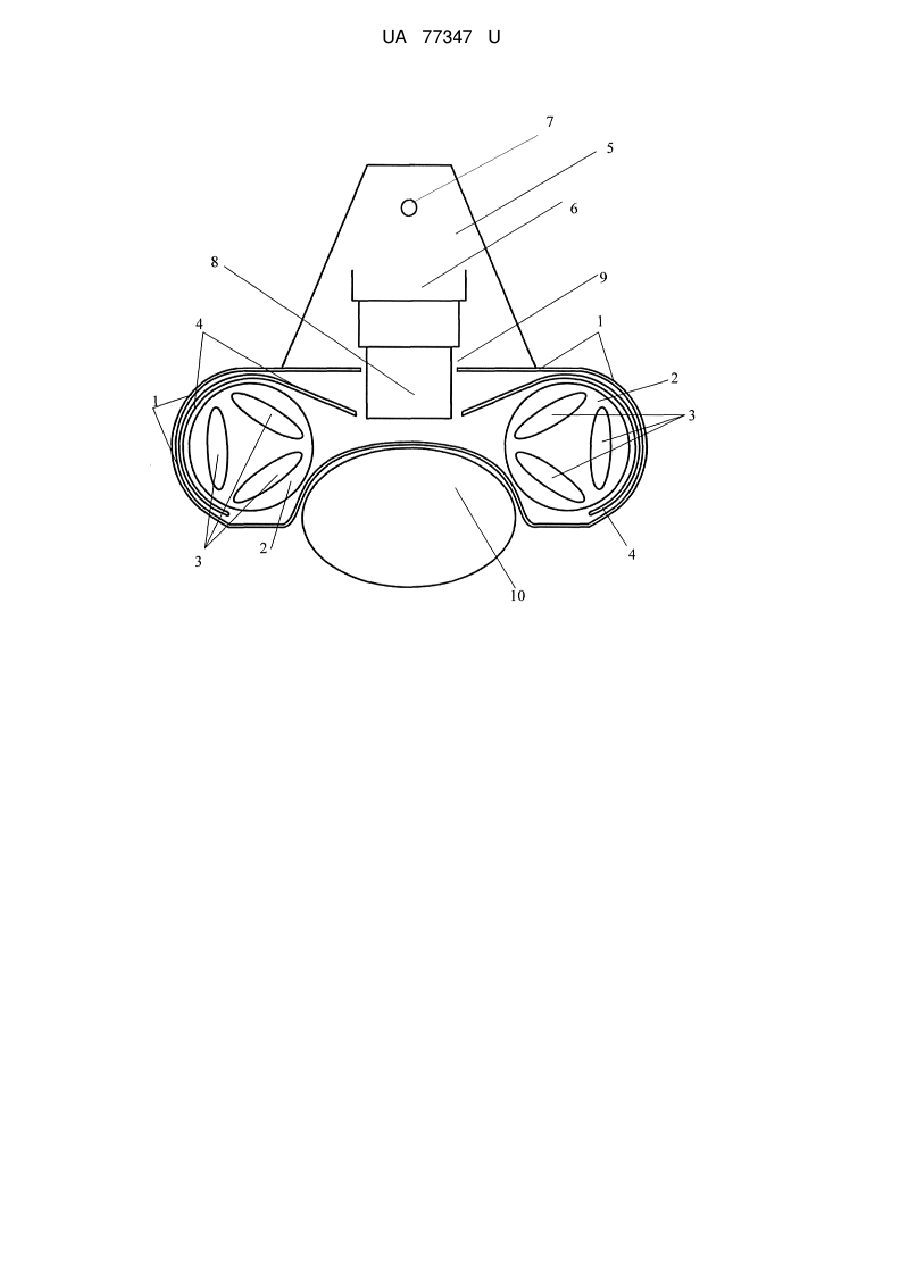

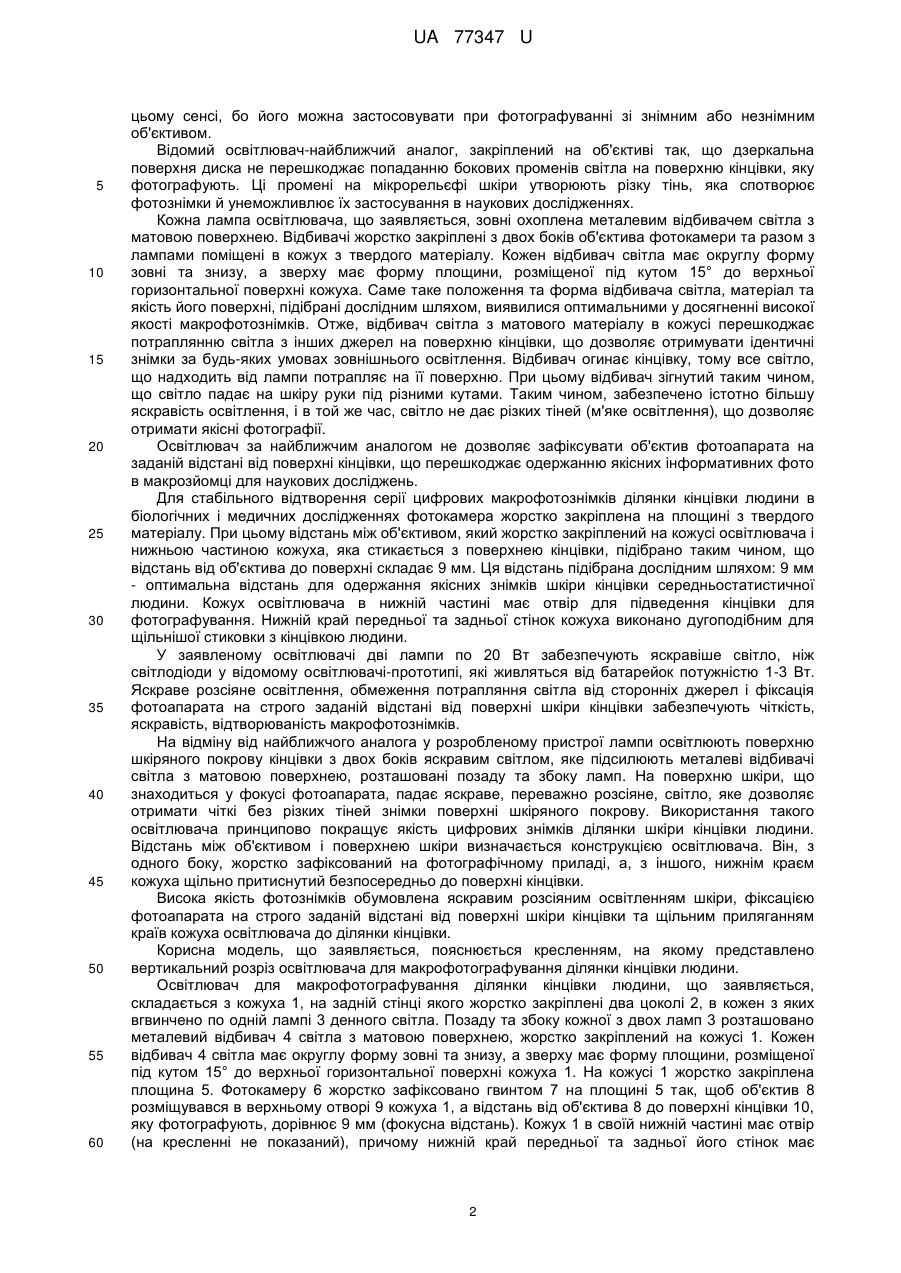

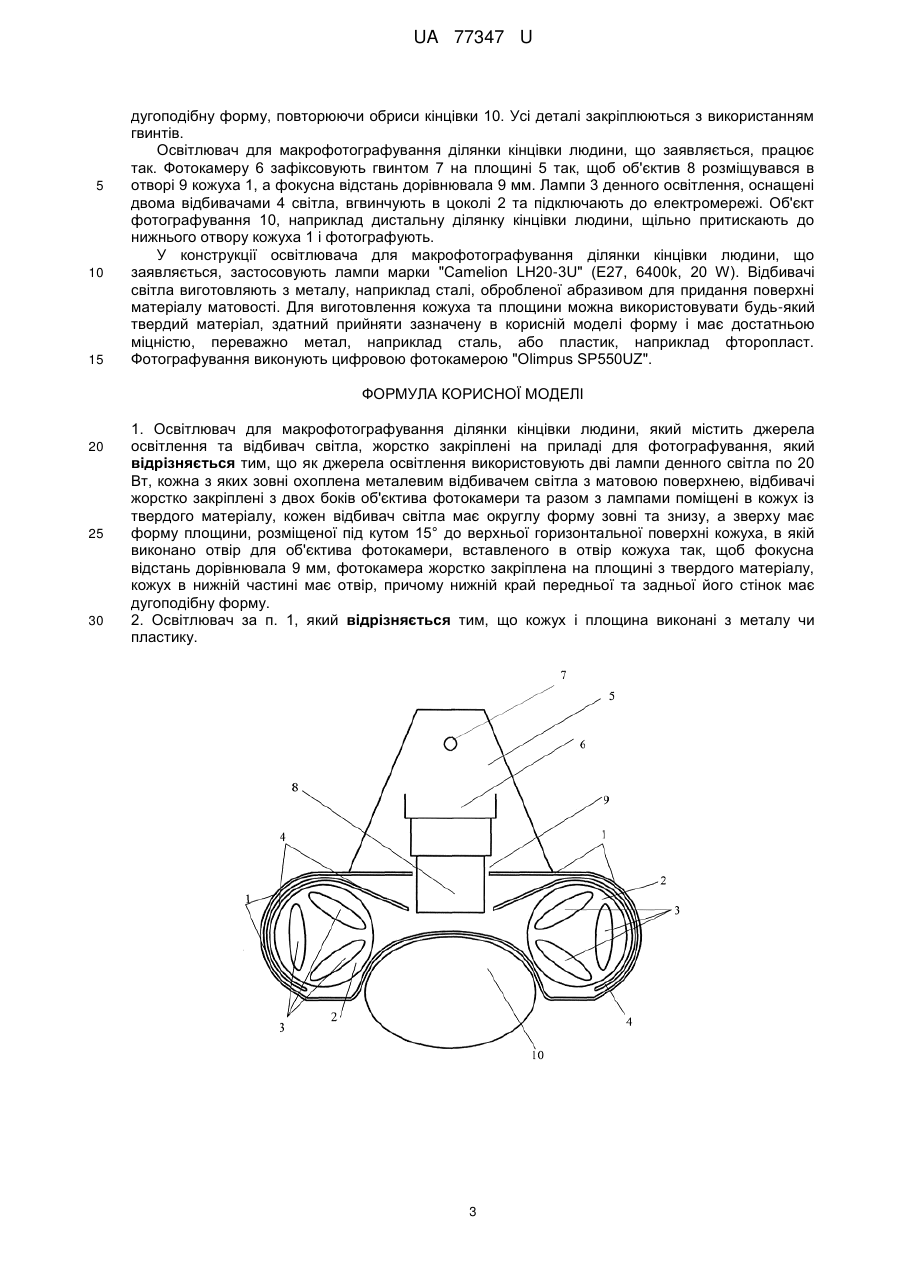

Реферат: Освітлювач для макрофотографування ділянки кінцівки людини містить джерела освітлення та відбивач світла, жорстко закріплені на приладі для фотографування. Як джерела освітлення використовують дві лампи денного світла, кожна з яких зовні охоплена металевим відбивачем світла з матовою поверхнею. Відбивачі жорстко закріплені з двох боків об'єктива фотокамери та разом з лампами поміщені в кожух із твердого матеріалу. Кожен відбивач світла зверху має форму площини, розміщеної під кутом, в якій виконано отвір для об'єктива фотокамери, вставленого в отвір кожуха. UA 77347 U (12) UA 77347 U UA 77347 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини та біології та може використовуватися для макрофотографічної зйомки ділянки поверхні шкіри кінцівки людини та інших рельєфних об'єктів для наукових досліджень живої тканини, наприклад за допомогою штучних нейронних мереж. Відомий циркулярний імпульсний освітлювач для макрофотографування Minolta Macro Ring Flash 1200, який закріплюється на об'єктиві, включає електронний блок живлення та керування (Дубильер С. Вспышки Minolta Program // Фототехника и видеокамеры.-2004.-№34.-С.87-8). Недоліками відомого освітлювача є висока вартість; неможливість контролювати характер освітлення перед фотографуванням; несумісність з фотоапаратами вітчизняного виробництва. Відомий освітлювач для макрофотографування, знімний і розташований з двох сторін фотографічного приладу (Пат. JP №4543806, МПК G03B15/00. Photographing device / Sadaki Hiroshi (JP); патентовласник Ishikawajima Harima Heavy Ind. Co. Ltd. -№ 20040212588; заявл. 21.07.04; опубл. 15.09.10, Espacenet). Недоліком відомого освітлювача є те, що він не дає яскравого та м'якого освітлення на близькій відстані, що необхідно для отримання чітких знімків ділянки шкіри кінцівки людини. Відомий освітлювач не передбачає можливості фіксувати фотографічний пристрій на кінцівці людини. При використанні розташованих окремо освітлювачів цифрові зображення поверхні шкіри кінцівки людини недостатньо чіткі, із темними зонами та різкими тінями. Відомий найближчий за суттю та досягнутих результатах до заявленого безтіньовий освітлювач для фотографування анатомічних макропрепаратів (Пат. UA №13553, МПК G03B15/14. Безтіньовий освітлювач для фотографування анатомічних макропрепаратів / Ахтемійчук Ю.Т. та ін.; патентовласник Буковинський ДМУ.- №u200507777; заявл. 05.08.05; опубл. 17.04.2006, Бюл. № 4). Відомий освітлювач складається з 8 світлодіодів, які закріплені на дзеркальній поверхні лазерного компакт-диска діаметром 120 мм в отворах через 45°, в центрі якого є отвір діаметром 43 мм для кріплення між об'єктивом фотоапарата та перехідним кільцем для макрофотографування. Недоліками відомого освітлювача-найближчого аналога є: - обмеження застосування фотографуванням апаратом зі знімним об'єктивом, до якого й прикріплюють компакт-диск (відбивач світла). При відсутності такого об'єктива прикріпити компакт-диск, запропонованим в патенті способом, не є можливим; - не передбачене охоплювання (фіксація) освітлювачем кінцівки, в результаті чого на неї потрапляє світло з інших джерел, що не дозволяє отримувати ідентичні знімки за будь-яких умов зовнішнього освітлення при макрофотозйомці; - неможливість одержувати якісні знімки при макрофотозйомці через слабке освітлення світлодіодами, що живляться від батарейок потужністю 1-3 Вт; - відсутність фіксованої відстані об'єктива фотоапарата від поверхні кінцівки, що перешкоджає одержанню якісних інформативних фото в макрозйомці для наукових досліджень. В основу корисної моделі поставлено задачу: створення такої конструкції освітлювача для макрофотографування ділянки кінцівки людини, у якій введення нових ламп і нової форми відбивачів світла, нового розташування та зв'язків між ними, ліквідує тіні та формує яскраве розсіяне освітлення шкіри, забезпечує фіксацію фотоапарата на строго заданій відстані від поверхні шкіри кінцівки, що дає можливість одержувати чіткі кольорові цифрові макрофотознімки ділянки кінцівки людини. Поставлена задача вирішується тим, що створено освітлювач для макрофотографування ділянки кінцівки людини, який містить джерела освітлення та відбивач світла, жорстко закріплені на приладі для фотографування. Новим є те, що як джерела освітлення використовують дві лампи денного світла по 20 Вт, кожна з яких зовні охоплена металевим відбивачем світла з матовою поверхнею, відбивачі жорстко закріплені з двох боків об'єктива фотокамери та разом з лампами поміщені в кожух із твердого матеріалу, кожен відбивач світла має округлу форму зовні та знизу,а зверху має форму площини, розміщеної під кутом 15° до верхньої горизонтальної поверхні кожуха, в якій виконано отвір для об'єктива фотокамери, вставленого в отвір кожуха так, щоб фокусна відстань дорівнювала 9 мм, фотокамера жорстко закріплена на площині з твердого матеріалу, кожух в нижній частині має отвір, причому нижній край передньої та задньої його стінок має дугоподібну форму. Ще однією відмінністю освітлювача є те, що кожух і площина виконані з металу чи пластику. Між сукупністю суттєвих ознак корисної моделі та технічним результатом, якого можна досягти при її реалізації, існує причинно-наслідковий зв'язок. Часто використовувані в експериментах фотоапарати не мають знімного об'єктива і з цієї причини прикріпити до нього відбивач світла у вигляді компакт-диска, як це передбачено у відомому освітлювачі-прототипі, неможливо. Запропонований освітлювач універсальний в 1 UA 77347 U 5 10 15 20 25 30 35 40 45 50 55 60 цьому сенсі, бо його можна застосовувати при фотографуванні зі знімним або незнімним об'єктивом. Відомий освітлювач-найближчий аналог, закріплений на об'єктиві так, що дзеркальна поверхня диска не перешкоджає попаданню бокових променів світла на поверхню кінцівки, яку фотографують. Ці промені на мікрорельєфі шкіри утворюють різку тінь, яка спотворює фотознімки й унеможливлює їх застосування в наукових дослідженнях. Кожна лампа освітлювача, що заявляється, зовні охоплена металевим відбивачем світла з матовою поверхнею. Відбивачі жорстко закріплені з двох боків об'єктива фотокамери та разом з лампами поміщені в кожух з твердого матеріалу. Кожен відбивач світла має округлу форму зовні та знизу, а зверху має форму площини, розміщеної під кутом 15° до верхньої горизонтальної поверхні кожуха. Саме таке положення та форма відбивача світла, матеріал та якість його поверхні, підібрані дослідним шляхом, виявилися оптимальними у досягненні високої якості макрофотознімків. Отже, відбивач світла з матового матеріалу в кожусі перешкоджає потраплянню світла з інших джерел на поверхню кінцівки, що дозволяє отримувати ідентичні знімки за будь-яких умовах зовнішнього освітлення. Відбивач огинає кінцівку, тому все світло, що надходить від лампи потрапляє на її поверхню. При цьому відбивач зігнутий таким чином, що світло падає на шкіру руки під різними кутами. Таким чином, забезпечено істотно більшу яскравість освітлення, і в той же час, світло не дає різких тіней (м'яке освітлення), що дозволяє отримати якісні фотографії. Освітлювач за найближчим аналогом не дозволяє зафіксувати об'єктив фотоапарата на заданій відстані від поверхні кінцівки, що перешкоджає одержанню якісних інформативних фото в макрозйомці для наукових досліджень. Для стабільного відтворення серії цифрових макрофотознімків ділянки кінцівки людини в біологічних і медичних дослідженнях фотокамера жорстко закріплена на площині з твердого матеріалу. При цьому відстань між об'єктивом, який жорстко закріплений на кожусі освітлювача і нижньою частиною кожуха, яка стикається з поверхнею кінцівки, підібрано таким чином, що відстань від об'єктива до поверхні складає 9 мм. Ця відстань підібрана дослідним шляхом: 9 мм - оптимальна відстань для одержання якісних знімків шкіри кінцівки середньостатистичної людини. Кожух освітлювача в нижній частині має отвір для підведення кінцівки для фотографування. Нижній край передньої та задньої стінок кожуха виконано дугоподібним для щільнішої стиковки з кінцівкою людини. У заявленому освітлювачі дві лампи по 20 Вт забезпечують яскравіше світло, ніж світлодіоди у відомому освітлювачі-прототипі, які живляться від батарейок потужністю 1-3 Вт. Яскраве розсіяне освітлення, обмеження потрапляння світла від сторонніх джерел і фіксація фотоапарата на строго заданій відстані від поверхні шкіри кінцівки забезпечують чіткість, яскравість, відтворюваність макрофотознімків. На відміну від найближчого аналога у розробленому пристрої лампи освітлюють поверхню шкіряного покрову кінцівки з двох боків яскравим світлом, яке підсилюють металеві відбивачі світла з матовою поверхнею, розташовані позаду та збоку ламп. На поверхню шкіри, що знаходиться у фокусі фотоапарата, падає яскраве, переважно розсіяне, світло, яке дозволяє отримати чіткі без різких тіней знімки поверхні шкіряного покрову. Використання такого освітлювача принципово покращує якість цифрових знімків ділянки шкіри кінцівки людини. Відстань між об'єктивом і поверхнею шкіри визначається конструкцією освітлювача. Він, з одного боку, жорстко зафіксований на фотографічному приладі, а, з іншого, нижнім краєм кожуха щільно притиснутий безпосередньо до поверхні кінцівки. Висока якість фотознімків обумовлена яскравим розсіяним освітленням шкіри, фіксацією фотоапарата на строго заданій відстані від поверхні шкіри кінцівки та щільним приляганням країв кожуха освітлювача до ділянки кінцівки. Корисна модель, що заявляється, пояснюється кресленням, на якому представлено вертикальний розріз освітлювача для макрофотографування ділянки кінцівки людини. Освітлювач для макрофотографування ділянки кінцівки людини, що заявляється, складається з кожуха 1, на задній стінці якого жорстко закріплені два цоколі 2, в кожен з яких вгвинчено по одній лампі 3 денного світла. Позаду та збоку кожної з двох ламп 3 розташовано металевий відбивач 4 світла з матовою поверхнею, жорстко закріплений на кожусі 1. Кожен відбивач 4 світла має округлу форму зовні та знизу, а зверху має форму площини, розміщеної під кутом 15° до верхньої горизонтальної поверхні кожуха 1. На кожусі 1 жорстко закріплена площина 5. Фотокамеру 6 жорстко зафіксовано гвинтом 7 на площині 5 так, щоб об'єктив 8 розміщувався в верхньому отворі 9 кожуха 1, а відстань від об'єктива 8 до поверхні кінцівки 10, яку фотографують, дорівнює 9 мм (фокусна відстань). Кожух 1 в своїй нижній частині має отвір (на кресленні не показаний), причому нижній край передньої та задньої його стінок має 2 UA 77347 U 5 10 15 дугоподібну форму, повторюючи обриси кінцівки 10. Усі деталі закріплюються з використанням гвинтів. Освітлювач для макрофотографування ділянки кінцівки людини, що заявляється, працює так. Фотокамеру 6 зафіксовують гвинтом 7 на площині 5 так, щоб об'єктив 8 розміщувався в отворі 9 кожуха 1, а фокусна відстань дорівнювала 9 мм. Лампи 3 денного освітлення, оснащені двома відбивачами 4 світла, вгвинчують в цоколі 2 та підключають до електромережі. Об'єкт фотографування 10, наприклад дистальну ділянку кінцівки людини, щільно притискають до нижнього отвору кожуха 1 і фотографують. У конструкції освітлювача для макрофотографування ділянки кінцівки людини, що заявляється, застосовують лампи марки "Camelion LH20-3U" (Е27, 6400k, 20 W). Відбивачі світла виготовляють з металу, наприклад сталі, обробленої абразивом для придання поверхні матеріалу матовості. Для виготовлення кожуха та площини можна використовувати будь-який твердий матеріал, здатний прийняти зазначену в корисній моделі форму і має достатньою міцністю, переважно метал, наприклад сталь, або пластик, наприклад фторопласт. Фотографування виконують цифровою фотокамерою "Olimpus SP550UZ". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Освітлювач для макрофотографування ділянки кінцівки людини, який містить джерела освітлення та відбивач світла, жорстко закріплені на приладі для фотографування, який відрізняється тим, що як джерела освітлення використовують дві лампи денного світла по 20 Вт, кожна з яких зовні охоплена металевим відбивачем світла з матовою поверхнею, відбивачі жорстко закріплені з двох боків об'єктива фотокамери та разом з лампами поміщені в кожух із твердого матеріалу, кожен відбивач світла має округлу форму зовні та знизу, а зверху має форму площини, розміщеної під кутом 15° до верхньої горизонтальної поверхні кожуха, в якій виконано отвір для об'єктива фотокамери, вставленого в отвір кожуха так, щоб фокусна відстань дорівнювала 9 мм, фотокамера жорстко закріплена на площині з твердого матеріалу, кожух в нижній частині має отвір, причому нижній край передньої та задньої його стінок має дугоподібну форму. 2. Освітлювач за п. 1, який відрізняється тим, що кожух і площина виконані з металу чи пластику. 3 UA 77347 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
