Кришка люка оглядового колодязя

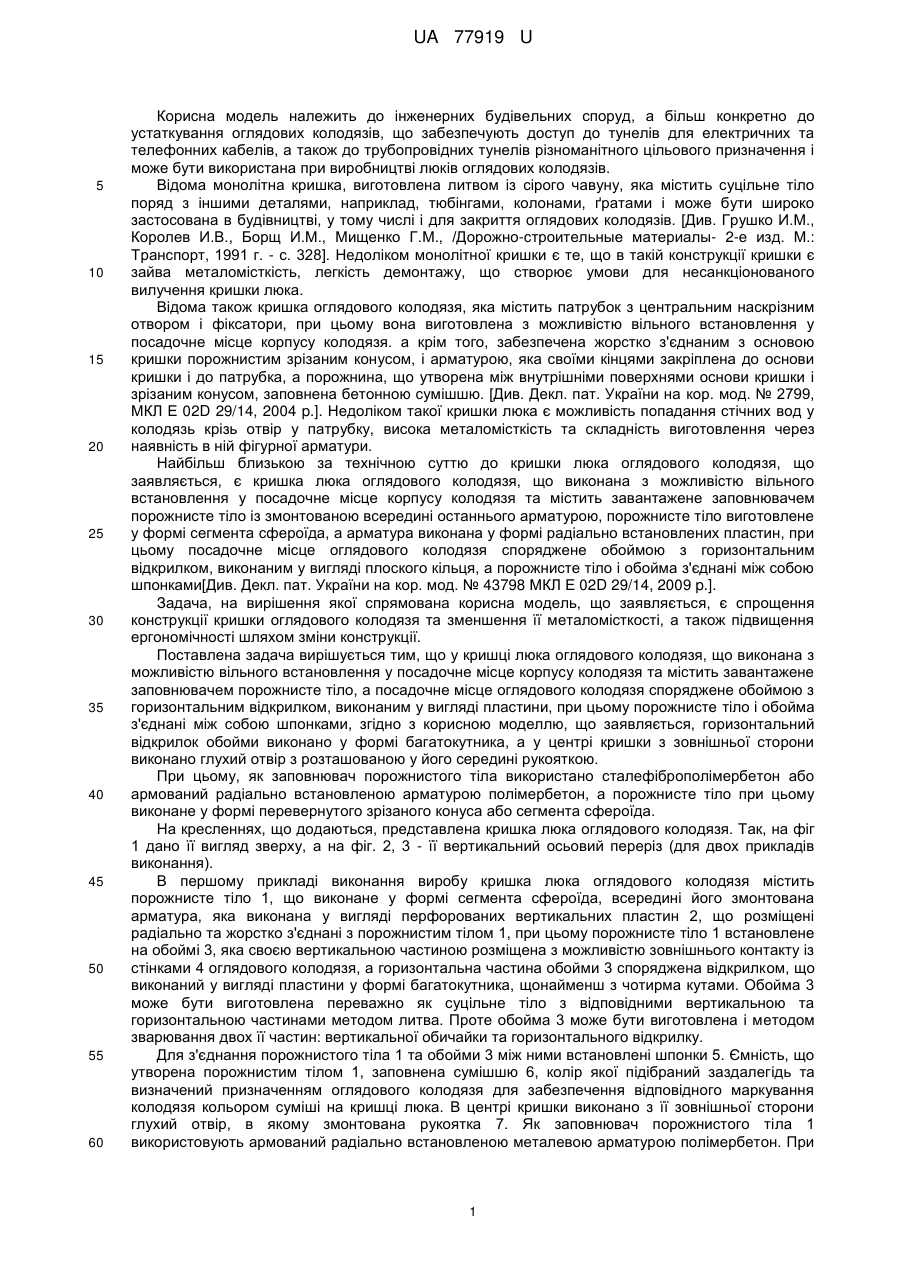

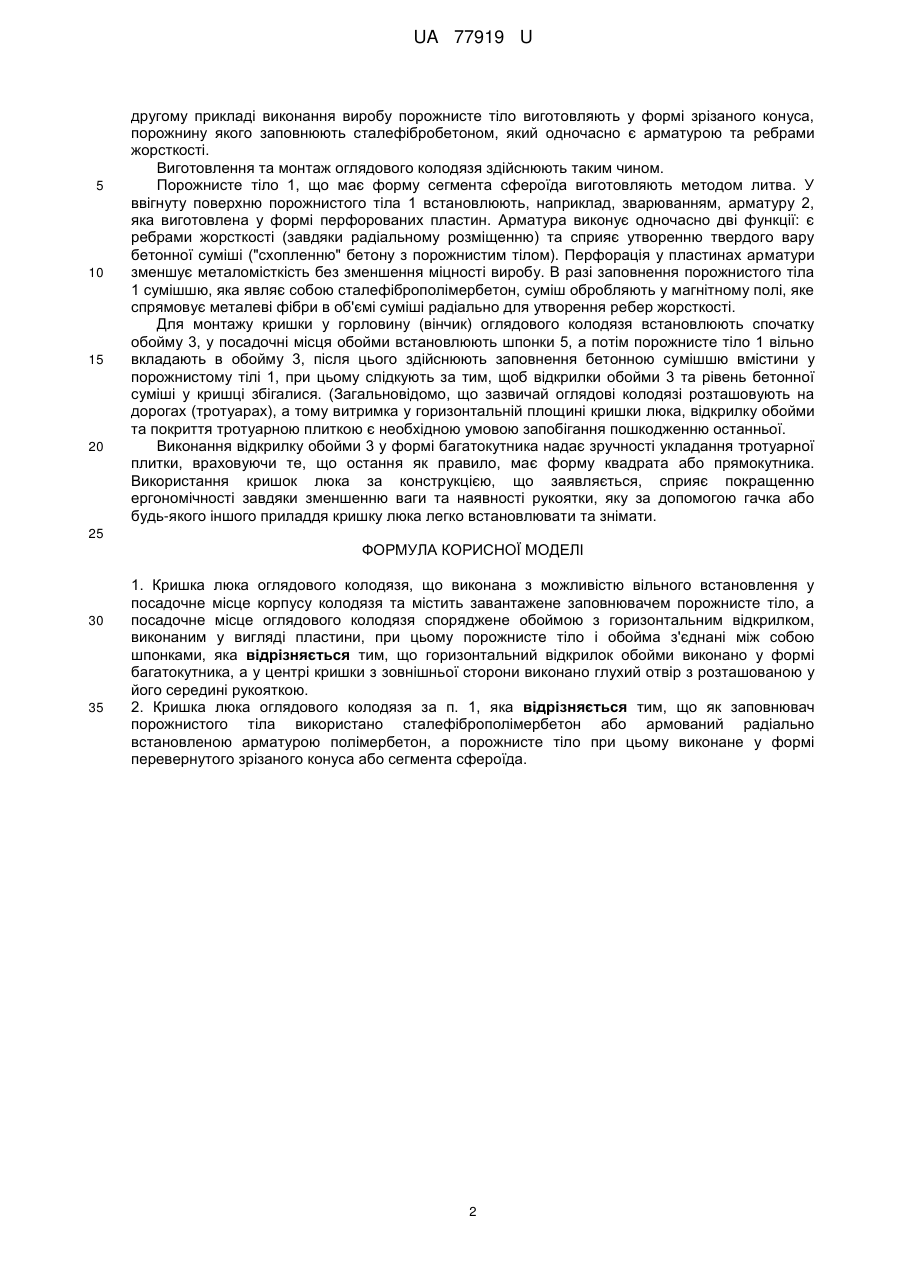

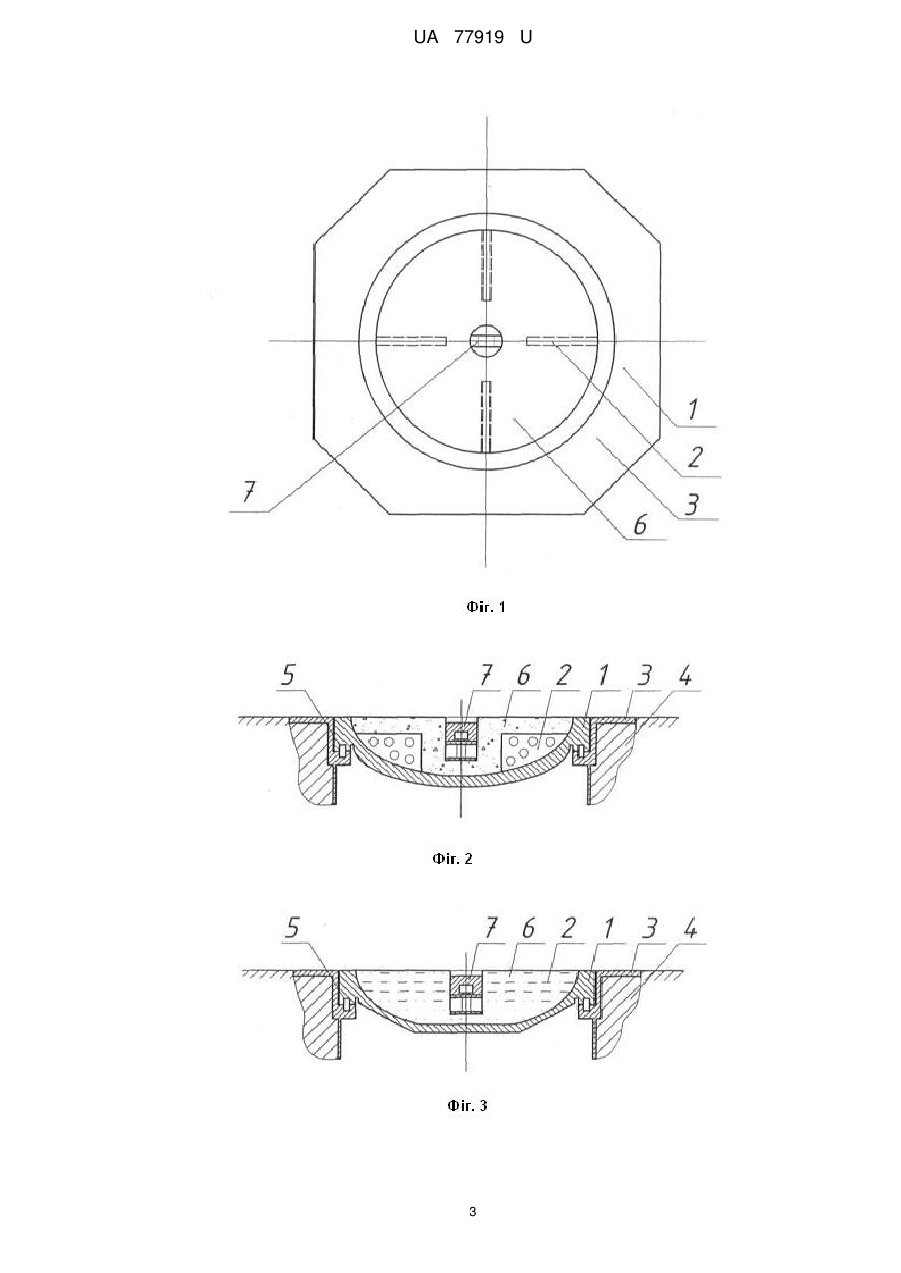

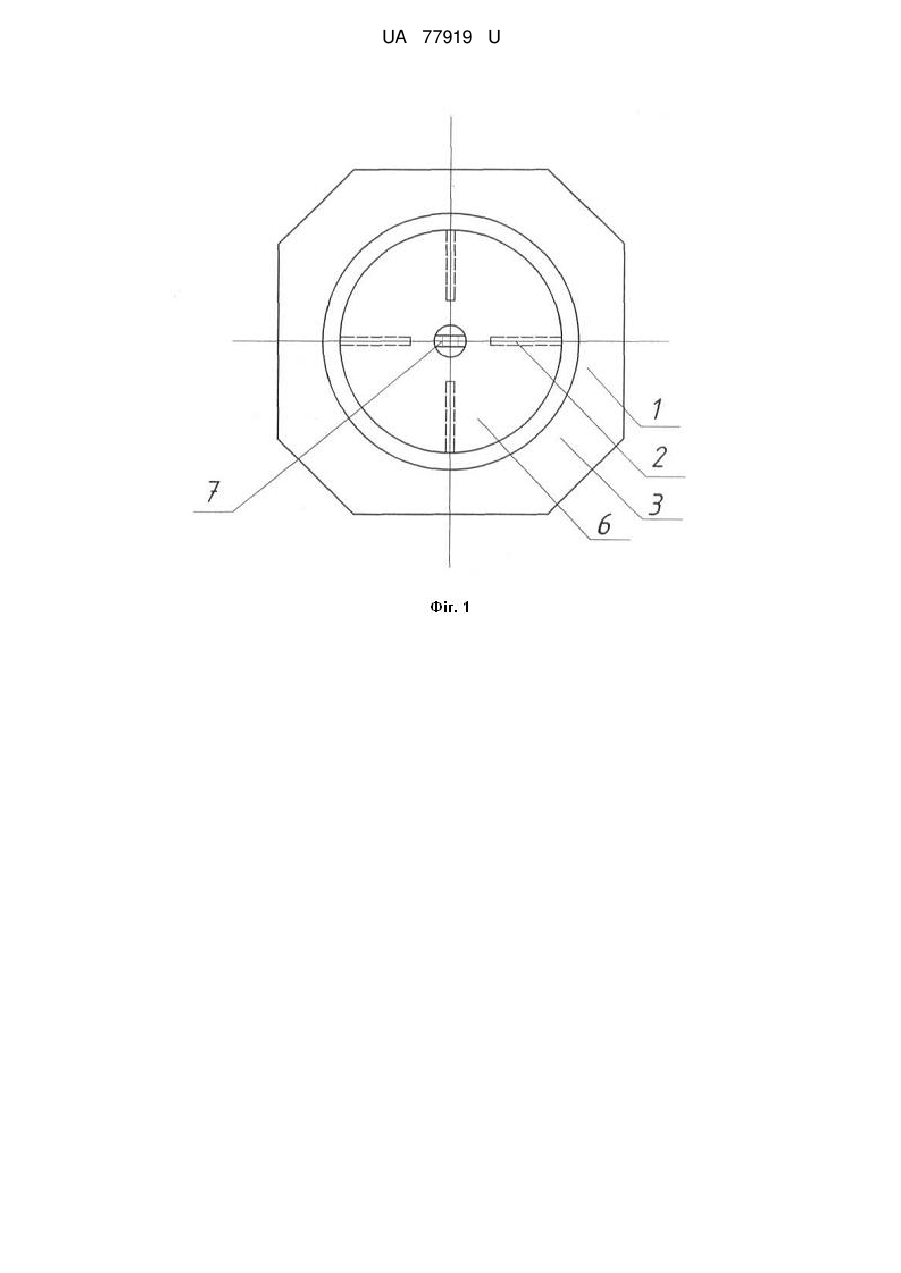

Реферат: Кришка люка оглядового колодязя містить порожнисте тіло завантажене заповнювачем, посадочне місце, обойму з горизонтальним відкрилком, шпонки, рукоятку. Горизонтальний відкрилок обойми виконано у вигляді пластини у формі багатокутника, а у центрі кришки виконано глухий отвір. UA 77919 U (12) UA 77919 U UA 77919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інженерних будівельних споруд, а більш конкретно до устаткування оглядових колодязів, що забезпечують доступ до тунелів для електричних та телефонних кабелів, а також до трубопровідних тунелів різноманітного цільового призначення і може бути використана при виробництві люків оглядових колодязів. Відома монолітна кришка, виготовлена литвом із сірого чавуну, яка містить суцільне тіло поряд з іншими деталями, наприклад, тюбінгами, колонами, ґратами і може бути широко застосована в будівництві, у тому числі і для закриття оглядових колодязів. [Див. Грушко И.М., Королев И.В., Борщ И.М., Мищенко Γ.Μ., /Дорожно-строительные материалы- 2-е изд. М.: Транспорт, 1991 г. - с. 328]. Недоліком монолітної кришки є те, що в такій конструкції кришки є зайва металомісткість, легкість демонтажу, що створює умови для несанкціонованого вилучення кришки люка. Відома також кришка оглядового колодязя, яка містить патрубок з центральним наскрізним отвором і фіксатори, при цьому вона виготовлена з можливістю вільного встановлення у посадочне місце корпусу колодязя. а крім того, забезпечена жорстко з'єднаним з основою кришки порожнистим зрізаним конусом, і арматурою, яка своїми кінцями закріплена до основи кришки і до патрубка, а порожнина, що утворена між внутрішніми поверхнями основи кришки і зрізаним конусом, заповнена бетонною сумішшю. [Див. Декл. пат. України на кор. мод. № 2799, МКЛ Ε 02D 29/14, 2004 p.]. Недоліком такої кришки люка є можливість попадання стічних вод у колодязь крізь отвір у патрубку, висока металомісткість та складність виготовлення через наявність в ній фігурної арматури. Найбільш близькою за технічною суттю до кришки люка оглядового колодязя, що заявляється, є кришка люка оглядового колодязя, що виконана з можливістю вільного встановлення у посадочне місце корпусу колодязя та містить завантажене заповнювачем порожнисте тіло із змонтованою всередині останнього арматурою, порожнисте тіло виготовлене у формі сегмента сфероїда, а арматура виконана у формі радіально встановлених пластин, при цьому посадочне місце оглядового колодязя споряджене обоймою з горизонтальним відкрилком, виконаним у вигляді плоского кільця, а порожнисте тіло і обойма з'єднані між собою шпонками[Див. Декл. пат. України на кор. мод. № 43798 МКЛ Ε 02D 29/14, 2009 p.]. Задача, на вирішення якої спрямована корисна модель, що заявляється, є спрощення конструкції кришки оглядового колодязя та зменшення її металомісткості, а також підвищення ергономічності шляхом зміни конструкції. Поставлена задача вирішується тим, що у кришці люка оглядового колодязя, що виконана з можливістю вільного встановлення у посадочне місце корпусу колодязя та містить завантажене заповнювачем порожнисте тіло, а посадочне місце оглядового колодязя споряджене обоймою з горизонтальним відкрилком, виконаним у вигляді пластини, при цьому порожнисте тіло і обойма з'єднані між собою шпонками, згідно з корисною моделлю, що заявляється, горизонтальний відкрилок обойми виконано у формі багатокутника, а у центрі кришки з зовнішньої сторони виконано глухий отвір з розташованою у його середині рукояткою. При цьому, як заповнювач порожнистого тіла використано сталефіброполімербетон або армований радіально встановленою арматурою полімербетон, а порожнисте тіло при цьому виконане у формі перевернутого зрізаного конуса або сегмента сфероїда. На кресленнях, що додаються, представлена кришка люка оглядового колодязя. Так, на фіг 1 дано її вигляд зверху, а на фіг. 2, 3 - її вертикальний осьовий переріз (для двох прикладів виконання). В першому прикладі виконання виробу кришка люка оглядового колодязя містить порожнисте тіло 1, що виконане у формі сегмента сфероїда, всередині його змонтована арматура, яка виконана у вигляді перфорованих вертикальних пластин 2, що розміщені радіально та жорстко з'єднані з порожнистим тілом 1, при цьому порожнисте тіло 1 встановлене на обоймі 3, яка своєю вертикальною частиною розміщена з можливістю зовнішнього контакту із стінками 4 оглядового колодязя, а горизонтальна частина обойми 3 споряджена відкрилком, що виконаний у вигляді пластини у формі багатокутника, щонайменш з чотирма кутами. Обойма 3 може бути виготовлена переважно як суцільне тіло з відповідними вертикальною та горизонтальною частинами методом литва. Проте обойма 3 може бути виготовлена і методом зварювання двох її частин: вертикальної обичайки та горизонтального відкрилку. Для з'єднання порожнистого тіла 1 та обойми 3 між ними встановлені шпонки 5. Ємність, що утворена порожнистим тілом 1, заповнена сумішшю 6, колір якої підібраний заздалегідь та визначений призначенням оглядового колодязя для забезпечення відповідного маркування колодязя кольором суміші на кришці люка. В центрі кришки виконано з її зовнішньої сторони глухий отвір, в якому змонтована рукоятка 7. Як заповнювач порожнистого тіла 1 використовують армований радіально встановленою металевою арматурою полімербетон. При 1 UA 77919 U 5 10 15 20 другому прикладі виконання виробу порожнисте тіло виготовляють у формі зрізаного конуса, порожнину якого заповнюють сталефібробетоном, який одночасно є арматурою та ребрами жорсткості. Виготовлення та монтаж оглядового колодязя здійснюють таким чином. Порожнисте тіло 1, що має форму сегмента сфероїда виготовляють методом литва. У ввігнуту поверхню порожнистого тіла 1 встановлюють, наприклад, зварюванням, арматуру 2, яка виготовлена у формі перфорованих пластин. Арматура виконує одночасно дві функції: є ребрами жорсткості (завдяки радіальному розміщенню) та сприяє утворенню твердого вару бетонної суміші ("схопленню" бетону з порожнистим тілом). Перфорація у пластинах арматури зменшує металомісткість без зменшення міцності виробу. В разі заповнення порожнистого тіла 1 сумішшю, яка являє собою сталефіброполімербетон, суміш обробляють у магнітному полі, яке спрямовує металеві фібри в об'ємі суміші радіально для утворення ребер жорсткості. Для монтажу кришки у горловину (вінчик) оглядового колодязя встановлюють спочатку обойму 3, у посадочні місця обойми встановлюють шпонки 5, а потім порожнисте тіло 1 вільно вкладають в обойму 3, після цього здійснюють заповнення бетонною сумішшю вмістини у порожнистому тілі 1, при цьому слідкують за тим, щоб відкрилки обойми 3 та рівень бетонної суміші у кришці збігалися. (Загальновідомо, що зазвичай оглядові колодязі розташовують на дорогах (тротуарах), а тому витримка у горизонтальній площині кришки люка, відкрилку обойми та покриття тротуарною плиткою є необхідною умовою запобігання пошкодженню останньої. Виконання відкрилку обойми 3 у формі багатокутника надає зручності укладання тротуарної плитки, враховуючи те, що остання як правило, має форму квадрата або прямокутника. Використання кришок люка за конструкцією, що заявляється, сприяє покращенню ергономічності завдяки зменшенню ваги та наявності рукоятки, яку за допомогою гачка або будь-якого іншого приладдя кришку люка легко встановлювати та знімати. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Кришка люка оглядового колодязя, що виконана з можливістю вільного встановлення у посадочне місце корпусу колодязя та містить завантажене заповнювачем порожнисте тіло, а посадочне місце оглядового колодязя споряджене обоймою з горизонтальним відкрилком, виконаним у вигляді пластини, при цьому порожнисте тіло і обойма з'єднані між собою шпонками, яка відрізняється тим, що горизонтальний відкрилок обойми виконано у формі багатокутника, а у центрі кришки з зовнішньої сторони виконано глухий отвір з розташованою у його середині рукояткою. 2. Кришка люка оглядового колодязя за п. 1, яка відрізняється тим, що як заповнювач порожнистого тіла використано сталефіброполімербетон або армований радіально встановленою арматурою полімербетон, а порожнисте тіло при цьому виконане у формі перевернутого зрізаного конуса або сегмента сфероїда. 2 UA 77919 U 3 UA 77919 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
