Електронна система для визначення всенародного волевиявлення

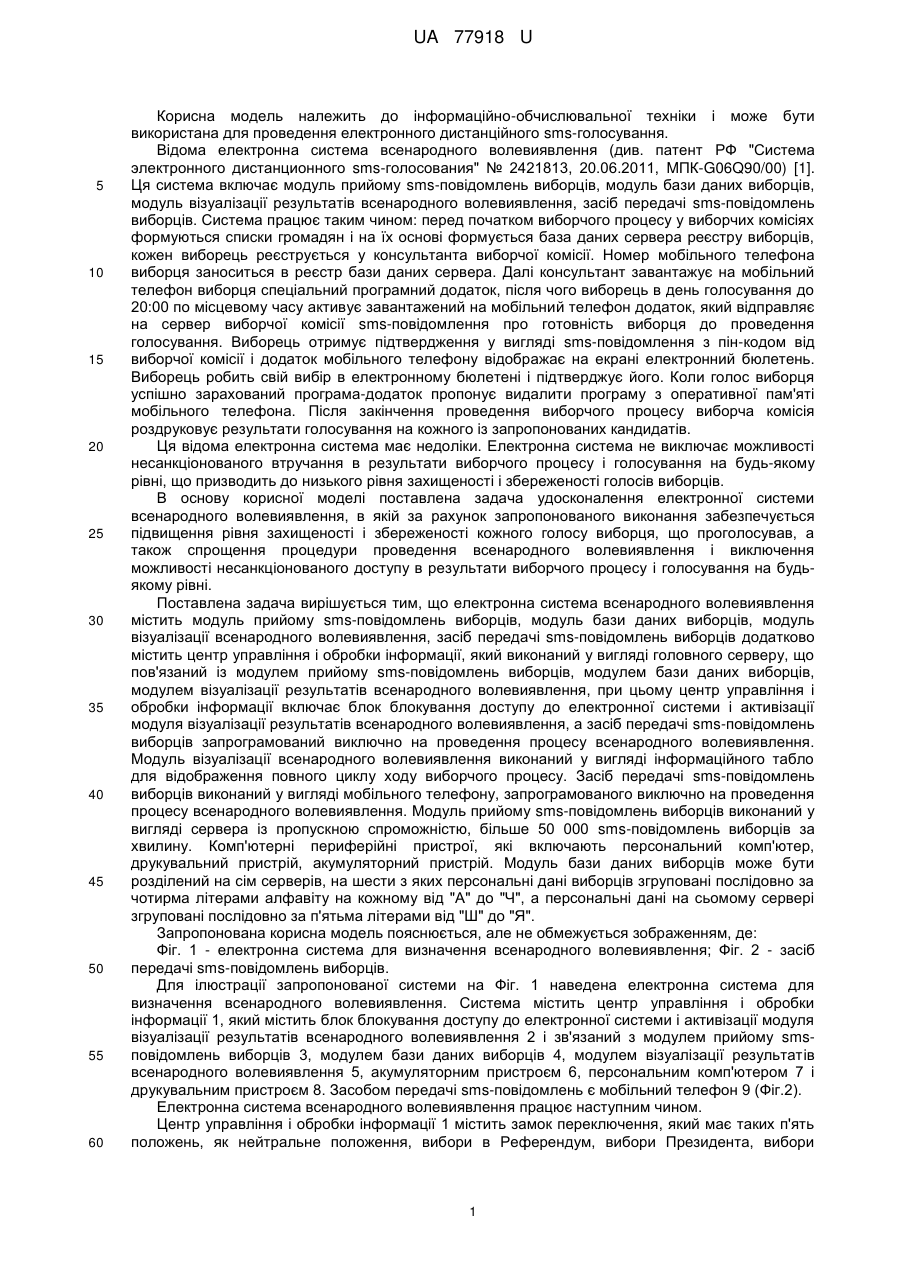

Реферат: UA 77918 U UA 77918 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інформаційно-обчислювальної техніки і може бути використана для проведення електронного дистанційного sms-голосування. Відома електронна система всенародного волевиявлення (див. патент РФ "Система электронного дистанционного sms-голосования" № 2421813, 20.06.2011, MПК-G06Q90/00) [1]. Ця система включає модуль прийому sms-повідомлень виборців, модуль бази даних виборців, модуль візуалізації результатів всенародного волевиявлення, засіб передачі sms-повідомлень виборців. Система працює таким чином: перед початком виборчого процесу у виборчих комісіях формуються списки громадян і на їх основі формується база даних сервера реєстру виборців, кожен виборець реєструється у консультанта виборчої комісії. Номер мобільного телефона виборця заноситься в реєстр бази даних сервера. Далі консультант завантажує на мобільний телефон виборця спеціальний програмний додаток, після чого виборець в день голосування до 20:00 по місцевому часу активує завантажений на мобільний телефон додаток, який відправляє на сервер виборчої комісії sms-повідомлення про готовність виборця до проведення голосування. Виборець отримує підтвердження у вигляді sms-повідомлення з пін-кодом від виборчої комісії і додаток мобільного телефону відображає на екрані електронний бюлетень. Виборець робить свій вибір в електронному бюлетені і підтверджує його. Коли голос виборця успішно зарахований програма-додаток пропонує видалити програму з оперативної пам'яті мобільного телефона. Після закінчення проведення виборчого процесу виборча комісія роздруковує результати голосування на кожного із запропонованих кандидатів. Ця відома електронна система має недоліки. Електронна система не виключає можливості несанкціонованого втручання в результати виборчого процесу і голосування на будь-якому рівні, що призводить до низького рівня захищеності і збереженості голосів виборців. В основу корисної моделі поставлена задача удосконалення електронної системи всенародного волевиявлення, в якій за рахунок запропонованого виконання забезпечується підвищення рівня захищеності і збереженості кожного голосу виборця, що проголосував, а також спрощення процедури проведення всенародного волевиявлення і виключення можливості несанкціонованого доступу в результати виборчого процесу і голосування на будьякому рівні. Поставлена задача вирішується тим, що електронна система всенародного волевиявлення містить модуль прийому sms-повідомлень виборців, модуль бази даних виборців, модуль візуалізації всенародного волевиявлення, засіб передачі sms-повідомлень виборців додатково містить центр управління і обробки інформації, який виконаний у вигляді головного серверу, що пов'язаний із модулем прийому sms-повідомлень виборців, модулем бази даних виборців, модулем візуалізації результатів всенародного волевиявлення, при цьому центр управління і обробки інформації включає блок блокування доступу до електронної системи і активізації модуля візуалізації результатів всенародного волевиявлення, а засіб передачі sms-повідомлень виборців запрограмований виключно на проведення процесу всенародного волевиявлення. Модуль візуалізації всенародного волевиявлення виконаний у вигляді інформаційного табло для відображення повного циклу ходу виборчого процесу. Засіб передачі sms-повідомлень виборців виконаний у вигляді мобільного телефону, запрограмованого виключно на проведення процесу всенародного волевиявлення. Модуль прийому sms-повідомлень виборців виконаний у вигляді сервера із пропускною спроможністю, більше 50 000 sms-повідомлень виборців за хвилину. Комп'ютерні периферійні пристрої, які включають персональний комп'ютер, друкувальний пристрій, акумуляторний пристрій. Модуль бази даних виборців може бути розділений на сім серверів, на шести з яких персональні дані виборців згруповані послідовно за чотирма літерами алфавіту на кожному від "А" до "Ч", а персональні дані на сьомому сервері згруповані послідовно за п'ятьма літерами від "Ш" до "Я". Запропонована корисна модель пояснюється, але не обмежується зображенням, де: Фіг. 1 - електронна система для визначення всенародного волевиявлення; Фіг. 2 - засіб передачі sms-повідомлень виборців. Для ілюстрації запропонованої системи на Фіг. 1 наведена електронна система для визначення всенародного волевиявлення. Система містить центр управління і обробки інформації 1, який містить блок блокування доступу до електронної системи і активізації модуля візуалізації результатів всенародного волевиявлення 2 і зв'язаний з модулем прийому smsповідомлень виборців 3, модулем бази даних виборців 4, модулем візуалізації результатів всенародного волевиявлення 5, акумуляторним пристроєм 6, персональним комп'ютером 7 і друкувальним пристроєм 8. Засобом передачі sms-повідомлень є мобільний телефон 9 (Фіг.2). Електронна система всенародного волевиявлення працює наступним чином. Центр управління і обробки інформації 1 містить замок переключення, який має таких п'ять положень, як нейтральне положення, вибори в Референдум, вибори Президента, вибори 1 UA 77918 U 5 10 15 20 25 30 35 40 45 депутатів Верховної ради, вибори в районну раду. Перед початком виборчого процесу, за одну добу, в центр управління і обробки інформації в нейтральному положенні за допомогою персонального комп'ютера 7 вводять протоколи кандидатів, встановлюють час, дату початку і закінчення виборчого процесу. Далі, замок переключається у положення, яке відповідає типу виборів. Електронна система готова до роботи. У назначений час центр управління і обробки інформації 1 за допомогою блока блокування доступу до електронної системи і активізації візуалізації результатів всенародного волевиявлення 2 блокує електронну систему всенародного волевиявлення при одночасній активізації модулю візуалізації всенародного волевиявлення 5. В запрограмований час і дату електронна система почне самостійно працювати, без втручання в її роботу будь-яких осіб на будь-якому рівні. Кожен виборець, за допомогою засобу передачі sms-повідомлень виборців 9 відправляє sms-повідомлення на модуль прийому sms-повідомлень 3 з такими персональними даними як, прізвище, ім'я та по-батькові виборця, ідентифікаційний номер, серію і номер паспорта виборця, прізвище, ім'я та по-батькові кандидата, за якого віддає свій голос. Для зручності можуть бути розроблені різні програми, які забезпечують ідентифікацію персональних даних виборця, але більш зручним на початковому періоді є відображення персональних даних виборця та бюлетеню на екрані засобу передачі sms-повідомлення. Кожне слово, яке відправляється в sms-повідомленні буде мати захисний код. У кожного виборця цей код різний на кожному слові. Модуль прийому sms-повідомлень 3 передає прийняте sms-повідомлення в центр управління і обробки інформації 1. Далі центр управління і обробки інформації 1 направляє персональні дані про виборця, отримані в sms-повідомленні, до модуля бази даних виборців 4. У модулі бази даних виборців 4 персональні дані про виборця перевіряються на достовірність. Після того, як персональні дані про виборця пройшли перевірку, на центр управління і обробки інформації 1 надходить повідомлення про достовірність персональних даних виборця і центр управління і обробки інформації 1 виводить на модуль візуалізації результатів всенародного волевиявлення 5 зарахований голос цього виборця. Таким чином перевіряються всі надіслані sms-повідомлення виборців. Керує і виводить інформацію на модуль візуалізації результатів всенародного волевиявлення 5, протягом всього виборчого процесу, центр управління і обробки інформації 1. Протягом всієї роботи електронної системи на модулі візуалізації результатів всенародного волевиявлення 5 відображається інформація з попередніми підсумками голосування на кожного кандидата. При закінченні виборчого процесу електронна система самостійно вимикається і видає на модуль візуалізації результатів всенародного волевиявлення 5 остаточні підсумки голосування у кількісному вигляді голосів "за" і "проти" та у їх відсотковому співвідношенні, а також дає команду роздрукувати інформацію у вигляді протоколу на кожного кандидата на друкувальний пристрій 8, який працює лише по команді центру управління і обробки інформації 1 і в повсякденній роботі не може використовуватись. Додатково в роботі бере участь акумуляторний пристрій 6, який гарантує, протягом роботи електронної системи, постійне електричне живлення у випадку його непередбаченого вимкнення. Вся електронна система передбачена мати антивірусне програмне забезпечення. Таким чином, впровадження запропонованої електронної системи всенародного волевиявлення забезпечує підвищення рівня захищеності і збереженості кожного голосу виборця, що проголосував, спрощує процедуру проведення всенародного волевиявлення і виключає можливість несанкціонованого доступу в результати виборчого процесу і голосування на будь-якому рівні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Електронна система для визначення всенародного волевиявлення, що містить модуль прийому sms-повідомлень виборців, модуль бази даних виборців, модуль візуалізації результатів всенародного волевиявлення, засіб передачі sms-повідомлень виборців, яка відрізняється тим, що додатково містить центр управління і обробки інформації, який виконаний у вигляді головного серверу, що пов'язаний із модулем прийому sms-повідомлень виборців, модулем бази даних виборців, модулем візуалізації результатів всенародного волевиявлення, при цьому центр управління і обробки інформації включає блок блокування доступу до електронної системи і активізації модуля візуалізації результатів всенародного волевиявлення, а засіб передачі sms-повідомлень виборців запрограмований виключно на проведення процесу всенародного волевиявлення. 2 UA 77918 U 5 10 2. Електронна система за п. 1, яка відрізняється тим, що модуль візуалізації результатів всенародного волевиявлення виконаний у вигляді інформаційного табло для відображення повного циклу ходу виборчого процесу. 3. Електронна система за п. 1, яка відрізняється тим, що засіб передачі sms-повідомлень виборців являє собою мобільний телефон. 4. Електронна система за п. 1, яка відрізняється тим, що модуль прийому sms-повідомлень виборців являє собою сервер із пропускною спроможністю більше 50 000 sms-повідомлень за хвилину. 5. Електронна система за п. 1, яка відрізняється тим, що додатково містить комп'ютерні периферійні пристрої. 6. Електронна система за п. 5, яка відрізняється тим, що як периферійні пристрої містить персональний комп'ютер, друкувальний пристрій, акумуляторний пристрій. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
