Одноразова електронна сигарета

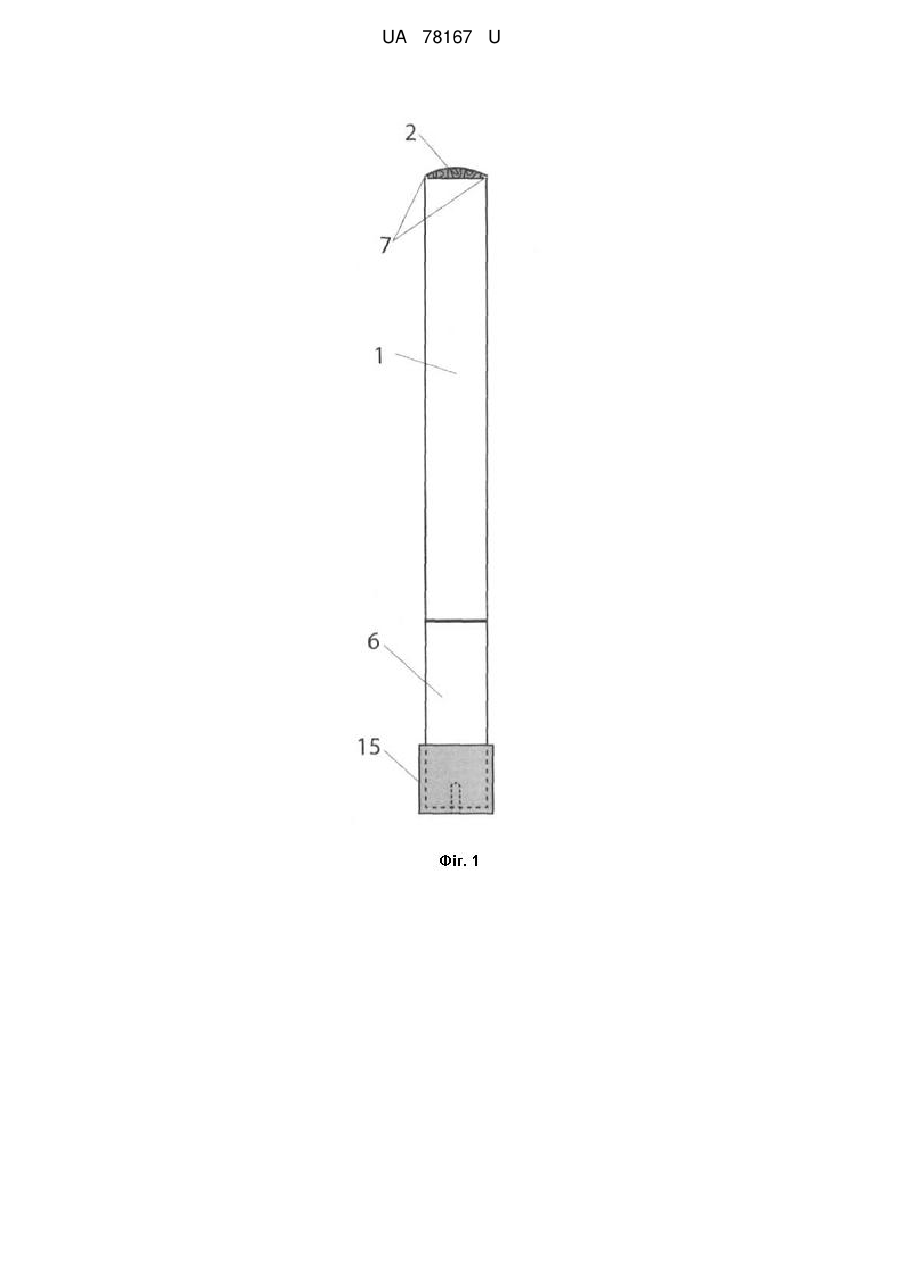

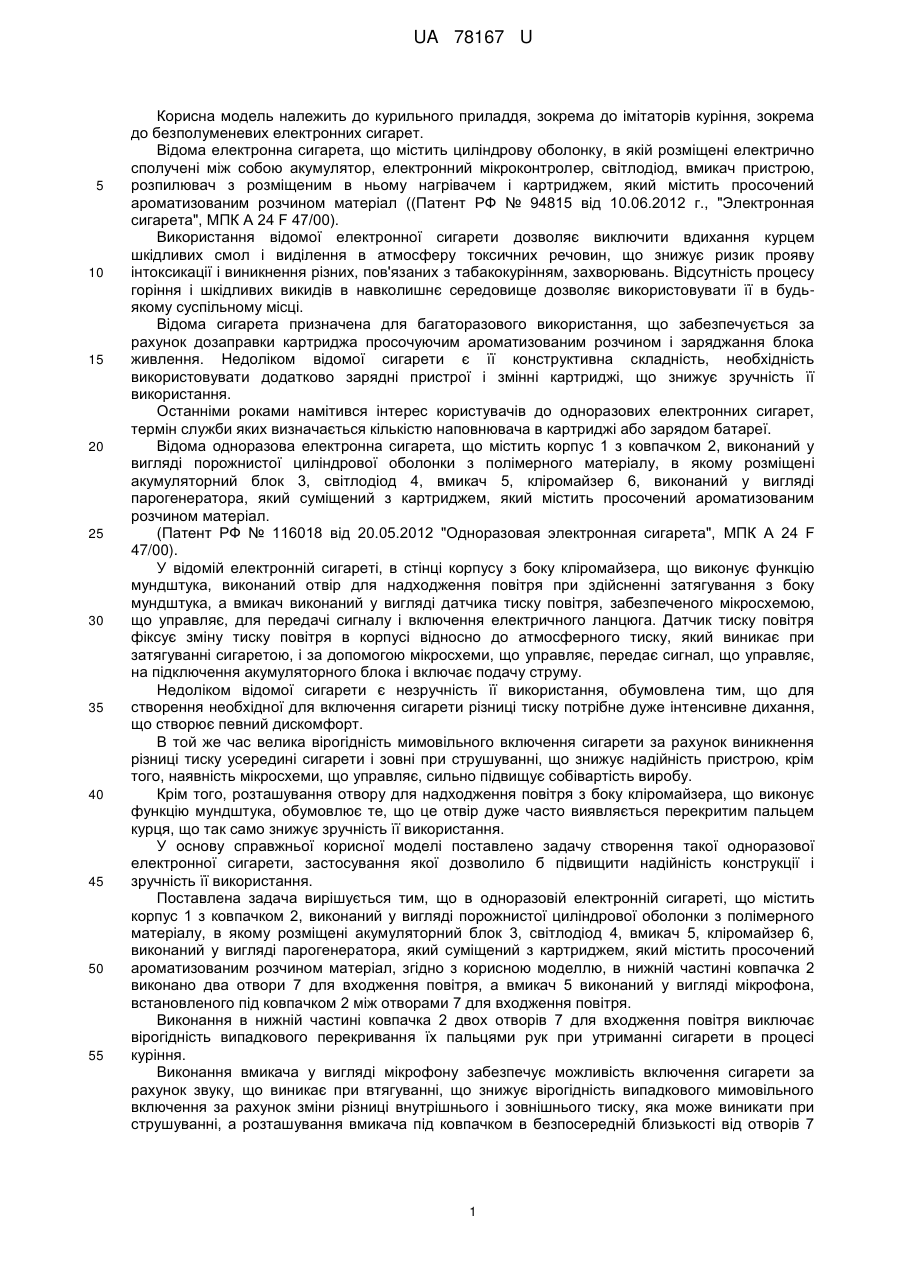

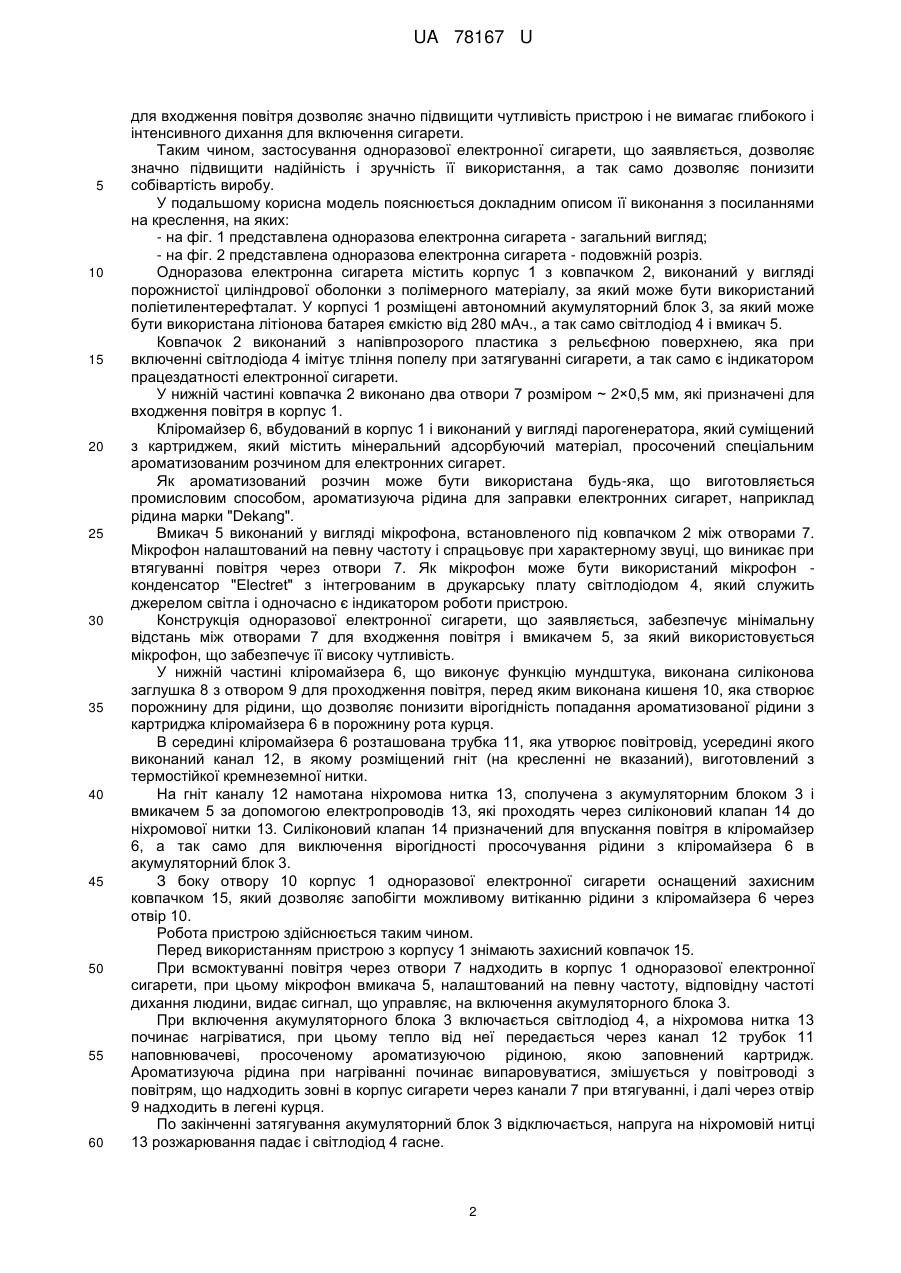

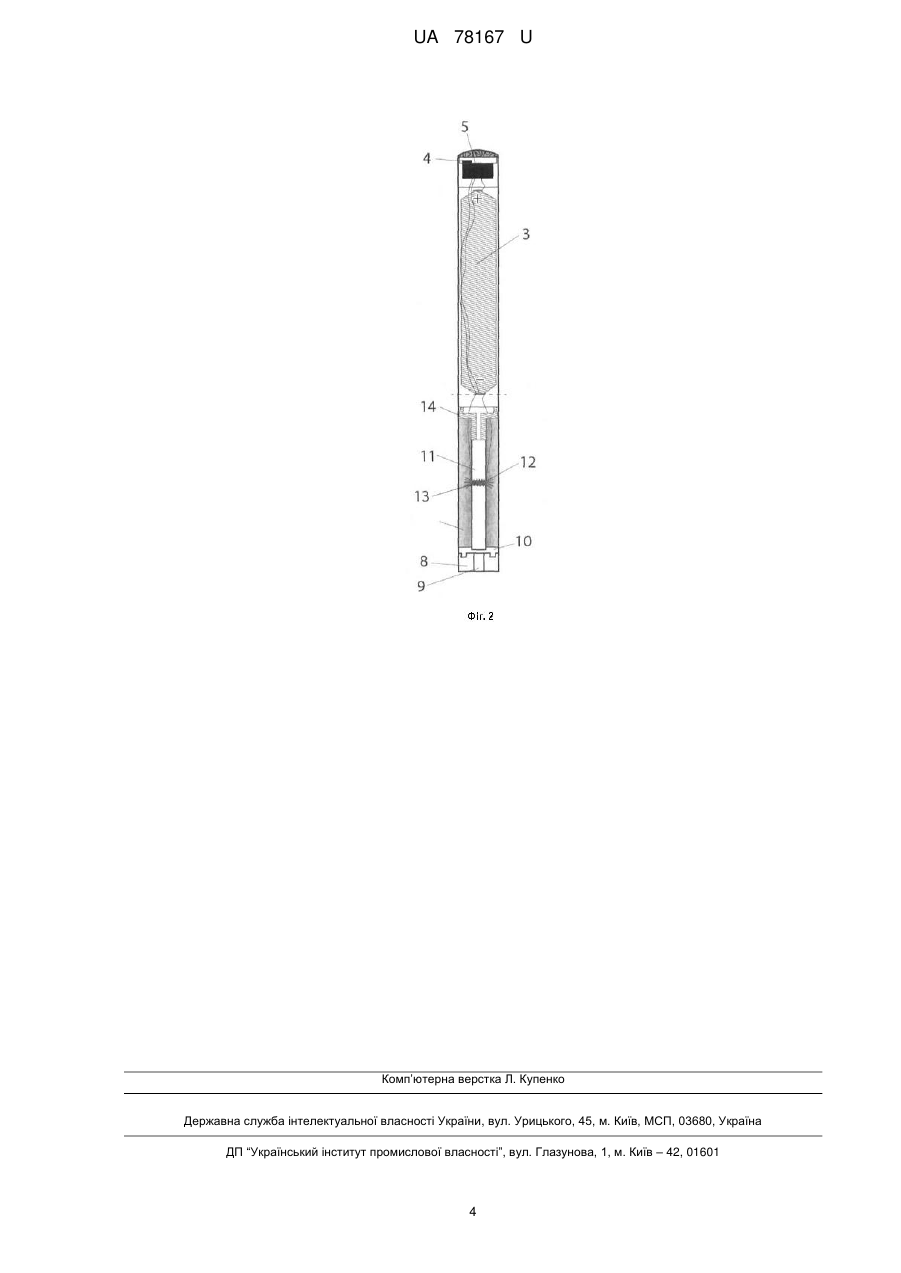

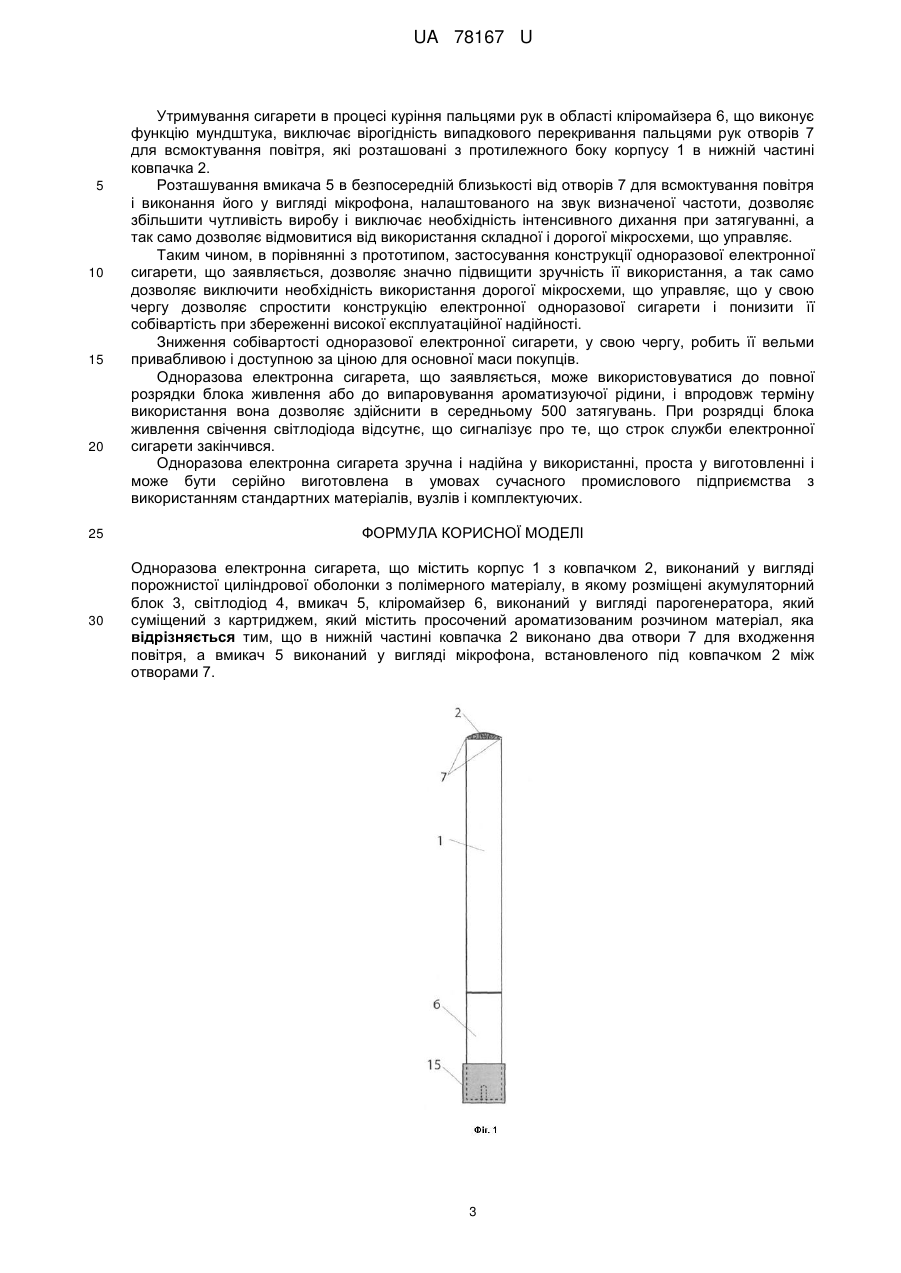

Реферат: UA 78167 U UA 78167 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до курильного приладдя, зокрема до імітаторів куріння, зокрема до безполуменевих електронних сигарет. Відома електронна сигарета, що містить циліндрову оболонку, в якій розміщені електрично сполучені між собою акумулятор, електронний мікроконтролер, світлодіод, вмикач пристрою, розпилювач з розміщеним в ньому нагрівачем і картриджем, який містить просочений ароматизованим розчином матеріал ((Патент РФ № 94815 від 10.06.2012 г., "Электронная сигарета", МПК А 24 F 47/00). Використання відомої електронної сигарети дозволяє виключити вдихання курцем шкідливих смол і виділення в атмосферу токсичних речовин, що знижує ризик прояву інтоксикації і виникнення різних, пов'язаних з табакокурінням, захворювань. Відсутність процесу горіння і шкідливих викидів в навколишнє середовище дозволяє використовувати її в будьякому суспільному місці. Відома сигарета призначена для багаторазового використання, що забезпечується за рахунок дозаправки картриджа просочуючим ароматизованим розчином і заряджання блока живлення. Недоліком відомої сигарети є її конструктивна складність, необхідність використовувати додатково зарядні пристрої і змінні картриджі, що знижує зручність її використання. Останніми роками намітився інтерес користувачів до одноразових електронних сигарет, термін служби яких визначається кількістю наповнювача в картриджі або зарядом батареї. Відома одноразова електронна сигарета, що містить корпус 1 з ковпачком 2, виконаний у вигляді порожнистої циліндрової оболонки з полімерного матеріалу, в якому розміщені акумуляторний блок 3, світлодіод 4, вмикач 5, кліромайзер 6, виконаний у вигляді парогенератора, який суміщений з картриджем, який містить просочений ароматизованим розчином матеріал. (Патент РФ № 116018 від 20.05.2012 "Одноразовая электронная сигарета", МПК А 24 F 47/00). У відомій електронній сигареті, в стінці корпусу з боку кліромайзера, що виконує функцію мундштука, виконаний отвір для надходження повітря при здійсненні затягування з боку мундштука, а вмикач виконаний у вигляді датчика тиску повітря, забезпеченого мікросхемою, що управляє, для передачі сигналу і включення електричного ланцюга. Датчик тиску повітря фіксує зміну тиску повітря в корпусі відносно до атмосферного тиску, який виникає при затягуванні сигаретою, і за допомогою мікросхеми, що управляє, передає сигнал, що управляє, на підключення акумуляторного блока і включає подачу струму. Недоліком відомої сигарети є незручність її використання, обумовлена тим, що для створення необхідної для включення сигарети різниці тиску потрібне дуже інтенсивне дихання, що створює певний дискомфорт. В той же час велика вірогідність мимовільного включення сигарети за рахунок виникнення різниці тиску усередині сигарети і зовні при струшуванні, що знижує надійність пристрою, крім того, наявність мікросхеми, що управляє, сильно підвищує собівартість виробу. Крім того, розташування отвору для надходження повітря з боку кліромайзера, що виконує функцію мундштука, обумовлює те, що це отвір дуже часто виявляється перекритим пальцем курця, що так само знижує зручність її використання. У основу справжньої корисної моделі поставлено задачу створення такої одноразової електронної сигарети, застосування якої дозволило б підвищити надійність конструкції і зручність її використання. Поставлена задача вирішується тим, що в одноразовій електронній сигареті, що містить корпус 1 з ковпачком 2, виконаний у вигляді порожнистої циліндрової оболонки з полімерного матеріалу, в якому розміщені акумуляторний блок 3, світлодіод 4, вмикач 5, кліромайзер 6, виконаний у вигляді парогенератора, який суміщений з картриджем, який містить просочений ароматизованим розчином матеріал, згідно з корисною моделлю, в нижній частині ковпачка 2 виконано два отвори 7 для входження повітря, а вмикач 5 виконаний у вигляді мікрофона, встановленого під ковпачком 2 між отворами 7 для входження повітря. Виконання в нижній частині ковпачка 2 двох отворів 7 для входження повітря виключає вірогідність випадкового перекривання їх пальцями рук при утриманні сигарети в процесі куріння. Виконання вмикача у вигляді мікрофону забезпечує можливість включення сигарети за рахунок звуку, що виникає при втягуванні, що знижує вірогідність випадкового мимовільного включення за рахунок зміни різниці внутрішнього і зовнішнього тиску, яка може виникати при струшуванні, а розташування вмикача під ковпачком в безпосередній близькості від отворів 7 1 UA 78167 U 5 10 15 20 25 30 35 40 45 50 55 60 для входження повітря дозволяє значно підвищити чутливість пристрою і не вимагає глибокого і інтенсивного дихання для включення сигарети. Таким чином, застосування одноразової електронної сигарети, що заявляється, дозволяє значно підвищити надійність і зручність її використання, а так само дозволяє понизити собівартість виробу. У подальшому корисна модель пояснюється докладним описом її виконання з посиланнями на креслення, на яких: - на фіг. 1 представлена одноразова електронна сигарета - загальний вигляд; - на фіг. 2 представлена одноразова електронна сигарета - подовжній розріз. Одноразова електронна сигарета містить корпус 1 з ковпачком 2, виконаний у вигляді порожнистої циліндрової оболонки з полімерного матеріалу, за який може бути використаний поліетилентерефталат. У корпусі 1 розміщені автономний акумуляторний блок 3, за який може бути використана літіонова батарея ємкістю від 280 мАч., а так само світлодіод 4 і вмикач 5. Ковпачок 2 виконаний з напівпрозорого пластика з рельєфною поверхнею, яка при включенні світлодіода 4 імітує тління попелу при затягуванні сигарети, а так само є індикатором працездатності електронної сигарети. У нижній частині ковпачка 2 виконано два отвори 7 розміром ~ 2×0,5 мм, які призначені для входження повітря в корпус 1. Кліромайзер 6, вбудований в корпус 1 і виконаний у вигляді парогенератора, який суміщений з картриджем, який містить мінеральний адсорбуючий матеріал, просочений спеціальним ароматизованим розчином для електронних сигарет. Як ароматизований розчин може бути використана будь-яка, що виготовляється промисловим способом, ароматизуюча рідина для заправки електронних сигарет, наприклад рідина марки "Dekang". Вмикач 5 виконаний у вигляді мікрофона, встановленого під ковпачком 2 між отворами 7. Мікрофон налаштований на певну частоту і спрацьовує при характерному звуці, що виникає при втягуванні повітря через отвори 7. Як мікрофон може бути використаний мікрофон конденсатор "Electret" з інтегрованим в друкарську плату світлодіодом 4, який служить джерелом світла і одночасно є індикатором роботи пристрою. Конструкція одноразової електронної сигарети, що заявляється, забезпечує мінімальну відстань між отворами 7 для входження повітря і вмикачем 5, за який використовується мікрофон, що забезпечує її високу чутливість. У нижній частині кліромайзера 6, що виконує функцію мундштука, виконана силіконова заглушка 8 з отвором 9 для проходження повітря, перед яким виконана кишеня 10, яка створює порожнину для рідини, що дозволяє понизити вірогідність попадання ароматизованої рідини з картриджа кліромайзера 6 в порожнину рота курця. В середині кліромайзера 6 розташована трубка 11, яка утворює повітровід, усередині якого виконаний канал 12, в якому розміщений гніт (на кресленні не вказаний), виготовлений з термостійкої кремнеземної нитки. На гніт каналу 12 намотана ніхромова нитка 13, сполучена з акумуляторним блоком 3 і вмикачем 5 за допомогою електропроводів 13, які проходять через силіконовий клапан 14 до ніхромової нитки 13. Силіконовий клапан 14 призначений для впускання повітря в кліромайзер 6, а так само для виключення вірогідності просочування рідини з кліромайзера 6 в акумуляторний блок 3. З боку отвору 10 корпус 1 одноразової електронної сигарети оснащений захисним ковпачком 15, який дозволяє запобігти можливому витіканню рідини з кліромайзера 6 через отвір 10. Робота пристрою здійснюється таким чином. Перед використанням пристрою з корпусу 1 знімають захисний ковпачок 15. При всмоктуванні повітря через отвори 7 надходить в корпус 1 одноразової електронної сигарети, при цьому мікрофон вмикача 5, налаштований на певну частоту, відповідну частоті дихання людини, видає сигнал, що управляє, на включення акумуляторного блока 3. При включення акумуляторного блока 3 включається світлодіод 4, а ніхромова нитка 13 починає нагріватися, при цьому тепло від неї передається через канал 12 трубок 11 наповнювачеві, просоченому ароматизуючою рідиною, якою заповнений картридж. Ароматизуюча рідина при нагріванні починає випаровуватися, змішується у повітроводі з повітрям, що надходить зовні в корпус сигарети через канали 7 при втягуванні, і далі через отвір 9 надходить в легені курця. По закінченні затягування акумуляторний блок 3 відключається, напруга на ніхромовій нитці 13 розжарювання падає і світлодіод 4 гасне. 2 UA 78167 U 5 10 15 20 Утримування сигарети в процесі куріння пальцями рук в області кліромайзера 6, що виконує функцію мундштука, виключає вірогідність випадкового перекривання пальцями рук отворів 7 для всмоктування повітря, які розташовані з протилежного боку корпусу 1 в нижній частині ковпачка 2. Розташування вмикача 5 в безпосередній близькості від отворів 7 для всмоктування повітря і виконання його у вигляді мікрофона, налаштованого на звук визначеної частоти, дозволяє збільшити чутливість виробу і виключає необхідність інтенсивного дихання при затягуванні, а так само дозволяє відмовитися від використання складної і дорогої мікросхеми, що управляє. Таким чином, в порівнянні з прототипом, застосування конструкції одноразової електронної сигарети, що заявляється, дозволяє значно підвищити зручність її використання, а так само дозволяє виключити необхідність використання дорогої мікросхеми, що управляє, що у свою чергу дозволяє спростити конструкцію електронної одноразової сигарети і понизити її собівартість при збереженні високої експлуатаційної надійності. Зниження собівартості одноразової електронної сигарети, у свою чергу, робить її вельми привабливою і доступною за ціною для основної маси покупців. Одноразова електронна сигарета, що заявляється, може використовуватися до повної розрядки блока живлення або до випаровування ароматизуючої рідини, і впродовж терміну використання вона дозволяє здійснити в середньому 500 затягувань. При розрядці блока живлення свічення світлодіода відсутнє, що сигналізує про те, що строк служби електронної сигарети закінчився. Одноразова електронна сигарета зручна і надійна у використанні, проста у виготовленні і може бути серійно виготовлена в умовах сучасного промислового підприємства з використанням стандартних матеріалів, вузлів і комплектуючих. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Одноразова електронна сигарета, що містить корпус 1 з ковпачком 2, виконаний у вигляді порожнистої циліндрової оболонки з полімерного матеріалу, в якому розміщені акумуляторний блок 3, світлодіод 4, вмикач 5, кліромайзер 6, виконаний у вигляді парогенератора, який суміщений з картриджем, який містить просочений ароматизованим розчином матеріал, яка відрізняється тим, що в нижній частині ковпачка 2 виконано два отвори 7 для входження повітря, а вмикач 5 виконаний у вигляді мікрофона, встановленого під ковпачком 2 між отворами 7. 3 UA 78167 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
