Сигарета без фільтра
Формула / Реферат
1. Сигарета без фільтра, що містить тютюновий стрижень, поміщений в сигаретний папір, і пластиковий мундштук, сполучений з тютюновим стрижнем за допомогою обідкового паперу, яка відрізняється тим, що сигарета додатково містить паперовий мундштук, в якому розташований пластиковий мундштук, виконаний у вигляді двох тонкостінних коаксіальних пластикових трубок, сполучених радіальними ребрами жорсткості, причому співвідношення діаметра внутрішньої трубки та діаметра зовнішньої трубки складає 0,4.
2. Сигарета без фільтра за п. 1, яка відрізняється тим, що пластиковий мундштук виконаний розділеним на дві секції, розташовані в зовнішніх краях третини паперового мундштука.
Текст

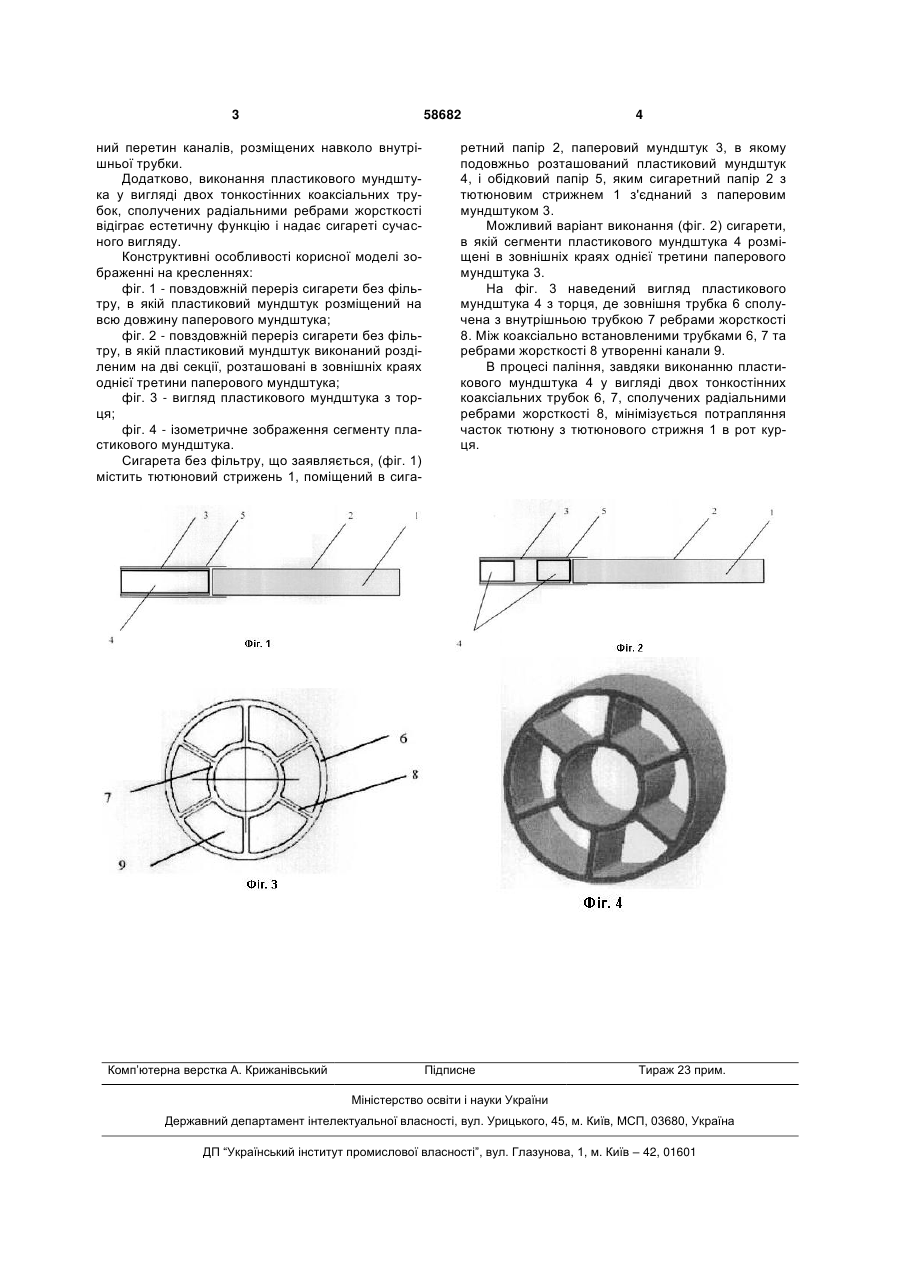

1. Сигарета без фільтра, що містить тютюновий стрижень, поміщений в сигаретний папір, і пластиковий мундштук, сполучений з тютюновим стрижнем за допомогою обідкового паперу, яка відрізняється тим, що сигарета додатково міс 3 58682 ний перетин каналів, розміщених навколо внутрішньої трубки. Додатково, виконання пластикового мундштука у вигляді двох тонкостінних коаксіальних трубок, сполучених радіальними ребрами жорсткості відіграє естетичну функцію і надає сигареті сучасного вигляду. Конструктивні особливості корисної моделі зображенні на кресленнях: фіг. 1 - повздовжній переріз сигарети без фільтру, в якій пластиковий мундштук розміщений на всю довжину паперового мундштука; фіг. 2 - повздовжній переріз сигарети без фільтру, в якій пластиковий мундштук виконаний розділеним на дві секції, розташовані в зовнішніх краях однієї третини паперового мундштука; фіг. 3 - вигляд пластикового мундштука з торця; фіг. 4 - ізометричне зображення сегменту пластикового мундштука. Сигарета без фільтру, що заявляється, (фіг. 1) містить тютюновий стрижень 1, поміщений в сига Комп’ютерна верстка А. Крижанівський 4 ретний папір 2, паперовий мундштук 3, в якому подовжньо розташований пластиковий мундштук 4, і обідковий папір 5, яким сигаретний папір 2 з тютюновим стрижнем 1 з'єднаний з паперовим мундштуком 3. Можливий варіант виконання (фіг. 2) сигарети, в якій сегменти пластикового мундштука 4 розміщені в зовнішніх краях однієї третини паперового мундштука 3. На фіг. 3 наведений вигляд пластикового мундштука 4 з торця, де зовнішня трубка 6 сполучена з внутрішньою трубкою 7 ребрами жорсткості 8. Між коаксіально встановленими трубками 6, 7 та ребрами жорсткості 8 утворенні канали 9. В процесі паління, завдяки виконанню пластикового мундштука 4 у вигляді двох тонкостінних коаксіальних трубок 6, 7, сполучених радіальними ребрами жорсткості 8, мінімізується потрапляння часток тютюну з тютюнового стрижня 1 в рот курця. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNonfilter cigarette
Автори англійськоюMariam Gurgenidze
Назва патенту російськоюСигарета без фильтра
Автори російськоюМариам Гургенидзе
МПК / Мітки
МПК: B29D 23/14, A24D 3/02, A24D 1/04
Код посилання
