Спосіб інформування громадян про поштові надходження

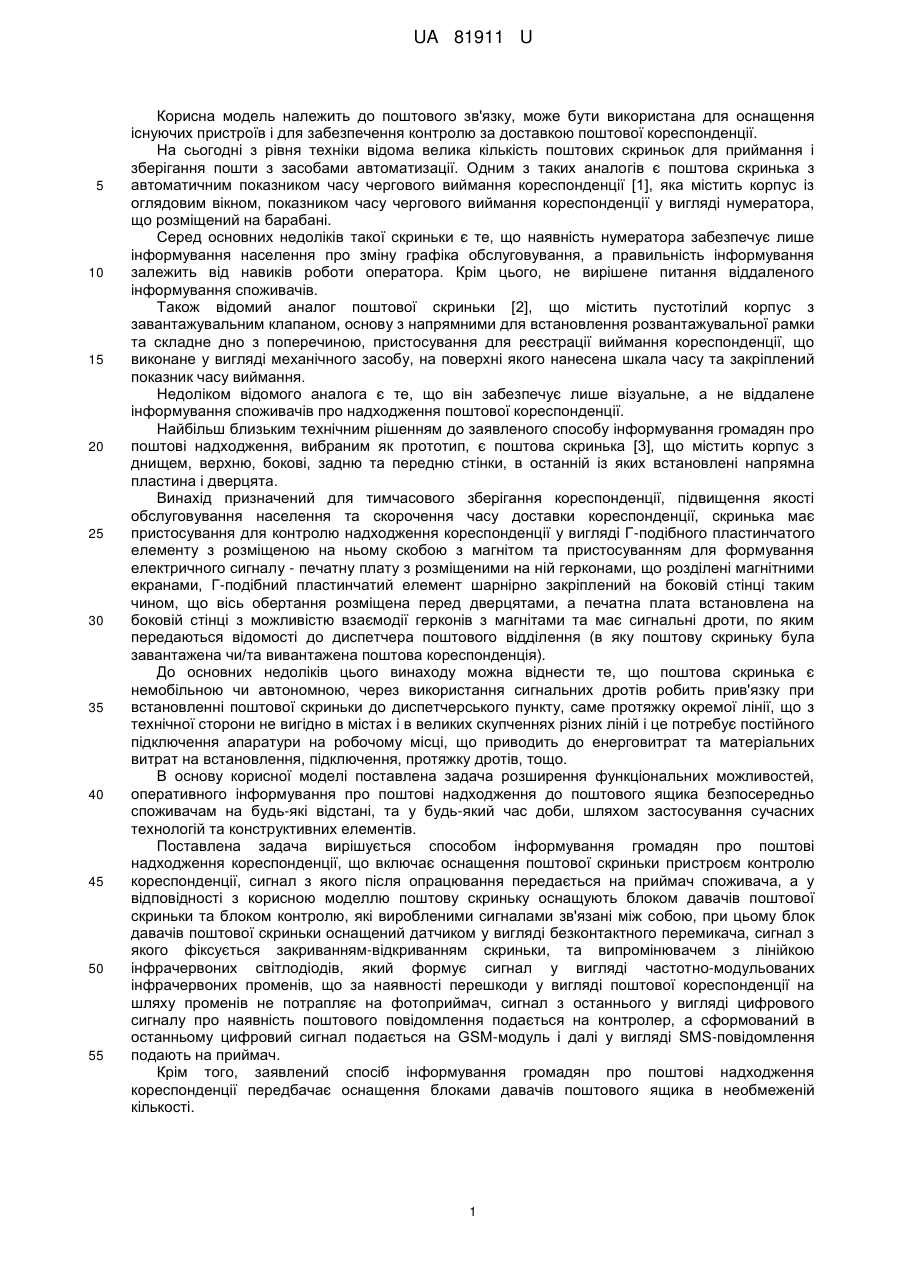

Реферат: UA 81911 U UA 81911 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до поштового зв'язку, може бути використана для оснащення існуючих пристроїв і для забезпечення контролю за доставкою поштової кореспонденції. На сьогодні з рівня техніки відома велика кількість поштових скриньок для приймання і зберігання пошти з засобами автоматизації. Одним з таких аналогів є поштова скринька з автоматичним показником часу чергового виймання кореспонденції [1], яка містить корпус із оглядовим вікном, показником часу чергового виймання кореспонденції у вигляді нумератора, що розміщений на барабані. Серед основних недоліків такої скриньки є те, що наявність нумератора забезпечує лише інформування населення про зміну графіка обслуговування, а правильність інформування залежить від навиків роботи оператора. Крім цього, не вирішене питання віддаленого інформування споживачів. Також відомий аналог поштової скриньки [2], що містить пустотілий корпус з завантажувальним клапаном, основу з напрямними для встановлення розвантажувальної рамки та складне дно з поперечиною, пристосування для реєстрації виймання кореспонденції, що виконане у вигляді механічного засобу, на поверхні якого нанесена шкала часу та закріплений показник часу виймання. Недоліком відомого аналога є те, що він забезпечує лише візуальне, а не віддалене інформування споживачів про надходження поштової кореспонденції. Найбільш близьким технічним рішенням до заявленого способу інформування громадян про поштові надходження, вибраним як прототип, є поштова скринька [3], що містить корпус з днищем, верхню, бокові, задню та передню стінки, в останній із яких встановлені напрямна пластина і дверцята. Винахід призначений для тимчасового зберігання кореспонденції, підвищення якості обслуговування населення та скорочення часу доставки кореспонденції, скринька має пристосування для контролю надходження кореспонденції у вигляді Г-подібного пластинчатого елементу з розміщеною на ньому скобою з магнітом та пристосуванням для формування електричного сигналу - печатну плату з розміщеними на ній герконами, що розділені магнітними екранами, Г-подібний пластинчатий елемент шарнірно закріплений на боковій стінці таким чином, що вісь обертання розміщена перед дверцятами, а печатна плата встановлена на боковій стінці з можливістю взаємодії герконів з магнітами та має сигнальні дроти, по яким передаються відомості до диспетчера поштового відділення (в яку поштову скриньку була завантажена чи/та вивантажена поштова кореспонденція). До основних недоліків цього винаходу можна віднести те, що поштова скринька є немобільною чи автономною, через використання сигнальних дротів робить прив'язку при встановленні поштової скриньки до диспетчерського пункту, саме протяжку окремої лінії, що з технічної сторони не вигідно в містах і в великих скупченнях різних ліній і це потребує постійного підключення апаратури на робочому місці, що приводить до енерговитрат та матеріальних витрат на встановлення, підключення, протяжку дротів, тощо. В основу корисної моделі поставлена задача розширення функціональних можливостей, оперативного інформування про поштові надходження до поштового ящика безпосередньо споживачам на будь-які відстані, та у будь-який час доби, шляхом застосування сучасних технологій та конструктивних елементів. Поставлена задача вирішується способом інформування громадян про поштові надходження кореспонденції, що включає оснащення поштової скриньки пристроєм контролю кореспонденції, сигнал з якого після опрацювання передається на приймач споживача, а у відповідності з корисною моделлю поштову скриньку оснащують блоком давачів поштової скриньки та блоком контролю, які виробленими сигналами зв'язані між собою, при цьому блок давачів поштової скриньки оснащений датчиком у вигляді безконтактного перемикача, сигнал з якого фіксується закриванням-відкриванням скриньки, та випромінювачем з лінійкою інфрачервоних світлодіодів, який формує сигнал у вигляді частотно-модульованих інфрачервоних променів, що за наявності перешкоди у вигляді поштової кореспонденції на шляху променів не потрапляє на фотоприймач, сигнал з останнього у вигляді цифрового сигналу про наявність поштового повідомлення подається на контролер, а сформований в останньому цифровий сигнал подається на GSM-модуль і далі у вигляді SMS-повідомлення подають на приймач. Крім того, заявлений спосіб інформування громадян про поштові надходження кореспонденції передбачає оснащення блоками давачів поштового ящика в необмеженій кількості. 1 UA 81911 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, заявлений спосіб інформування громадян про поштові надходження кореспонденції передбачає використання як приймача сигналів мобільний телефон, смартфон, планшет, пейджер або інший пристрій. Спільні з прототипом суттєві ознаки наведені в обмежувальній частині формули, до них належать наступні: оснащення поштової скриньки пристроєм контролю кореспонденції датчиком, сигнал з якого після опрацювання передається на приймач споживача. Суттєві відмінні ознаки заявленої корисної моделі, які у відповідності з заявленим способом забезпечують отримання технічного результату, наступні: - у відповідності з способом поштову скриньку оснащують блоком давачів та блоком контролю; - блок давачів поштової скриньки та блок контролю виробленими сигналами зв'язані між собою; - блок давачів поштової скриньки оснащений датчиком у вигляді безконтактного перемикача; - сигнал з безконтактного перемикача фіксується закриванням-відкриванням скриньки та випромінювачем з лінійкою інфрачервоних світлодіодів; - випромінювач формує сигнал у вигляді частотно-модульованих інфрачервоних променів і за наявності перешкоди у вигляді поштової кореспонденції на шляху променів не потрапляє на фотоприймач; - сигнал з фотоприймача у вигляді цифрового сигналу про наявність поштового повідомлення подається на контролер; - сформований цифровий сигнал в контролері подається на GSM-модуль і далі у вигляді SMS-повідомлення подається на приймач. Суттєві відмінні розширювальні ознаки наступні: способом передбачено оснащення блоками давачів поштового ящика в необмеженій кількості. Додаткові відмінні ознаки наступні: спосіб передбачає використання як приймача сигналів мобільного телефона, смартфона, планшета, пейджера або іншого пристрою. У відповідності з заявленим способом інформування громадян про поштові надходження забезпечується відповідно до блок-схеми (фіг. 1) і складається з двох основних блоків: блока контролю та блока давачів поштової скриньки. Блок контролю включає контролер, який забезпечує зв'язок з GSM-модулем для формування і передачі SMS-повідомлення. Крім цього, блок контролю для включення периферійних пристроїв оснащений шиною даних і шиною адрес та комутатором. Блок давачів поштового ящика забезпечує контроль наявності поштової кореспонденції в поштовому ящику і має безконтактний перемикач, лінійку інфрачервоних світлодіодів, фотоприймач та комутатор. Блоків давачів поштової скриньки може бути велика кількість від 1 до n. Спосіб інформування громадян про поштові надходження кореспонденції полягає в тому, що поштова скринька оснащена пристроєм контролю кореспонденції - блоком давачів поштової скриньки, який в свою чергу має датчик у вигляді безконтактного перемикача, сигнал з якого фіксує закривання-відкривання скриньки, та випромінювач з лінійкою інфрачервоних світлодіодів, випромінювач формує сигнал у вигляді частотно-модульованих інфрачервоних променів і за наявності перешкоди у вигляді поштової кореспонденції на шляху променів не потрапляє на фотоприймач, сигнал з останнього у вигляді цифрового сигналу про наявність поштового повідомлення подається від комутатора блока давачів поштової скриньки на комутатор блока контролю. Оскільки опитування скриньки відбувається не одночасно, а лише при наявності сигналу від безконтактного перемикача, тому для контролера організовано матричний спосіб опитування поштових скриньок. Лінійка інфрачервоних світлодіодів формує сигнал частотно-модульованих інфрачервоних променів, що за наявності перешкоди у вигляді поштової кореспонденції на шляху променів не потрапляє на фотоприймач, відповідно з отриманих даних від фотоприймача формується інформація про наявність поштового повідомлення в контролері. Для включення периферійних пристроїв блок контролю оснащений шиною даних і шиною адреси та комутатором, відповідно до цього шина адреси однонапрямлена - лише на передачу від контролера до комутатора, а шина даних двонапрямлена - зчитування інформації про надходження повідомлення і засвічування індикатора на активній поштовій скриньці. Сформований в контролері цифровий сигнал подається на GSM-модуль і далі у вигляді SMSповідомлення надходить на приймач у вигляді мобільного телефона, смартфона, планшета, пейджера або іншого пристрою. Шина адрес призначена для вибору і активації давачів окремої скриньки, оскільки опитування скриньок відбувається не одночасно, а з певним часовим інтервалом, тому з метою 2 UA 81911 U 5 10 15 економічного використання апаратних ресурсів контролера організовано матричний спосіб опитування поштових скриньок. Даний спосіб полягає в активації стовпців матриці - блок давачів поштової скриньки, якими є: безконтактний перемикач, лінійка інфрачервоних світлодіодів та фотоприймач, і подальше зчитування інформації з рядків матриці - інформація про відкриту-закриту скриньку і наявність в ній поштового надходження. Відповідно до цього шина адрес однонапрямлена - лише на передачу від контролера до комутатора, а шина даних двонапрямлена - зчитування інформації про надходження повідомлення і засвічування індикатора на активній поштовій скриньці. Поштова скринька, відповідно до фіг. 2, має безконтактний перемикач 1, який фіксує закривання-відкривання одвірка скриньки 2. Коли дверцята скриньки закрили і в ній знаходиться поштова кореспонденція 3, система контролю виконує сканування випромінюванням з лінійки інфрачервоних світлодіодів 4, формує частотно-модульований сигнал інфрачервоних променів, які при наявності перешкоди на шляху не потрапляють на фотоприймач 5. Відповідно до отриманих даних від фотоприймача формується інформація про наявність поштового повідомлення. Описаний спосіб дозволяє вирішити поставлену задачу оперативного інформування про поштові надходження до давачів поштової скриньки безпосередньо споживачів на будь-які відстані і у будь-який час доби та може знайти своє широке застосування у повсякденному житті. 20 25 Джерела інформації: 1. Авт. свідоцтво СРСР № 1585244, МПК В65D 91/00, 1990 - аналог. 2. Авт. свідоцтво СРСР № 1551631, МПК В65D 91/00, 1990 - аналог. 3. Авт. свідоцтво СРСР № 1549860, МПК В65D 91/00, 1990 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Спосіб інформування громадян про поштові надходження кореспонденції, що включає оснащення поштової скриньки пристроєм контролю кореспонденції - датчиком, сигнал з якого після опрацювання передається на приймач споживача, який відрізняється тим, що поштову скриньку оснащують блоком давачів поштової скриньки та блоком контролю, які виробленими сигналами зв'язані між собою, при цьому блок давачів поштової скриньки оснащений датчиком у вигляді безконтактного перемикача, сигнал з якого фіксується закриванням-відкриванням скриньки, та випромінювачем з лінійкою інфрачервоних світлодіодів, який формує сигнал у вигляді частотно-модульованих інфрачервоних променів, що за наявності перешкоди у вигляді поштової кореспонденції на шляху променів не потрапляє на фотоприймач, сигнал з останнього у вигляді цифрового сигналу про наявність поштового повідомлення подається на контролер, а сформований в останньому цифровий сигнал подається на GSM-модуль і далі у вигляді SMSповідомлення подається на приймач. 2. Спосіб за п. 1, який відрізняється тим, що передбачено оснащення блоками давачів поштової скриньки в необмеженій кількості. 3. Спосіб за п. 1, який відрізняється тим, що як приймач сигналів використовують мобільний телефон, смартфон, планшет, пейджер або інші пристрої. 3 UA 81911 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
