Бджолиний будиночок

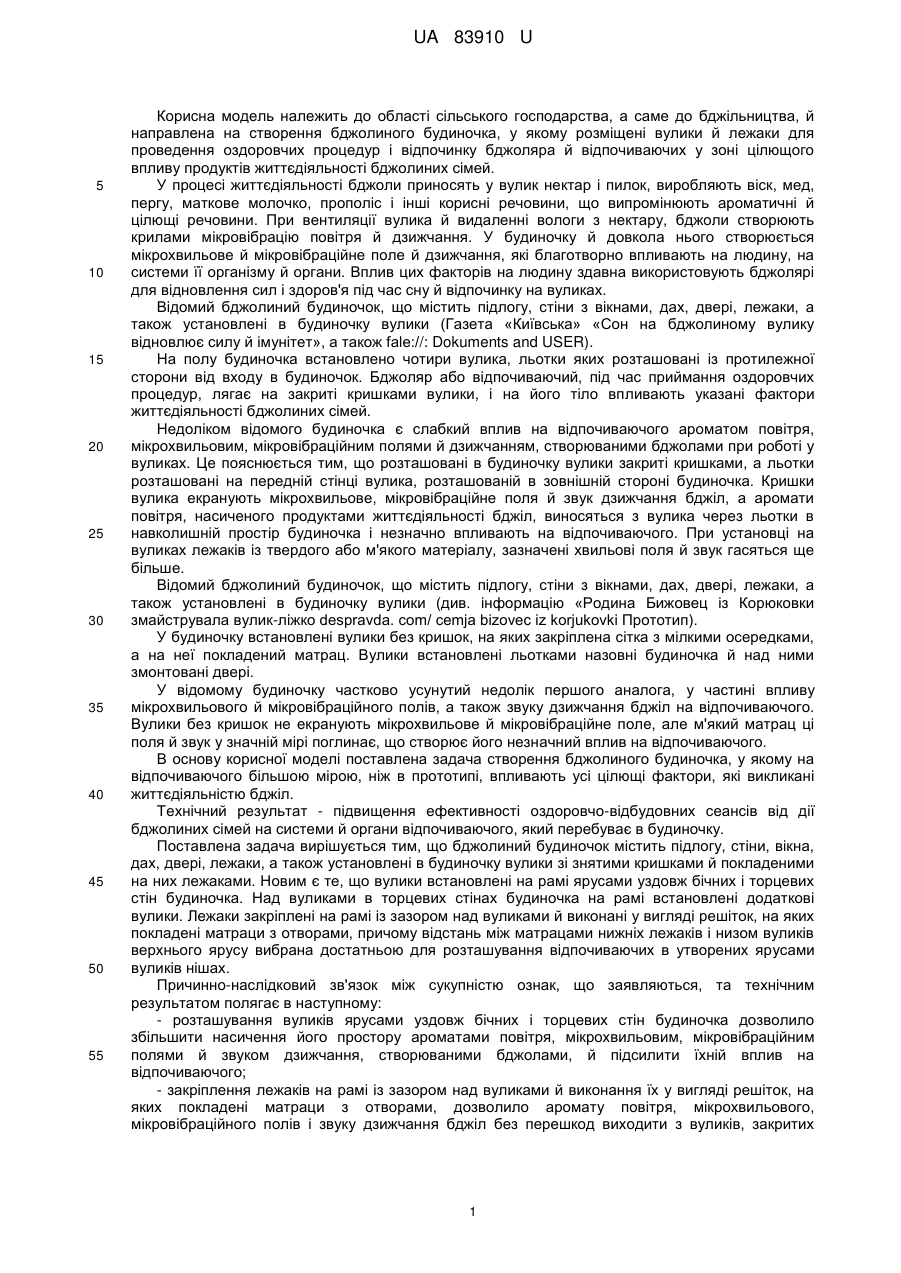

Реферат: Бджолиний будиночок містить підлогу, бічні й торцеві стіни, вікна, дах, двері, лежаки, а також встановлені в будиночки вулики зі знятими кришками, закриті сіткою з дрібними осередками. Вулики встановлені на рамі ярусами уздовж бічних і торцевих стін будиночка. Над вуликами в торцевих стінах будиночка на рамі встановлені додаткові вулики, а лежаки закріплені на рамі із зазором над вуликами й виконані у вигляді решіток, на яких покладені матраци з отворами. Відстань між матрацами нижніх лежаків і низом вуликів верхнього ярусу вибрана достатньою для розташування відпочиваючих у нішах утворених ярусами вуликів. UA 83910 U (54) БДЖОЛИНИЙ БУДИНОЧОК UA 83910 U UA 83910 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області сільського господарства, а саме до бджільництва, й направлена на створення бджолиного будиночка, у якому розміщені вулики й лежаки для проведення оздоровчих процедур і відпочинку бджоляра й відпочиваючих у зоні цілющого впливу продуктів життєдіяльності бджолиних сімей. У процесі життєдіяльності бджоли приносять у вулик нектар і пилок, виробляють віск, мед, пергу, маткове молочко, прополіс і інші корисні речовини, що випромінюють ароматичні й цілющі речовини. При вентиляції вулика й видаленні вологи з нектару, бджоли створюють крилами мікровібрацію повітря й дзижчання. У будиночку й довкола нього створюється мікрохвильове й мікровібраційне поле й дзижчання, які благотворно впливають на людину, на системи її організму й органи. Вплив цих факторів на людину здавна використовують бджолярі для відновлення сил і здоров'я під час сну й відпочинку на вуликах. Відомий бджолиний будиночок, що містить підлогу, стіни з вікнами, дах, двері, лежаки, а також установлені в будиночку вулики (Газета «Київська» «Сон на бджолиному вулику відновлює силу й імунітет», а також fale://: Dokuments and USER). На полу будиночка встановлено чотири вулика, льотки яких розташовані із протилежної сторони від входу в будиночок. Бджоляр або відпочиваючий, під час приймання оздоровчих процедур, лягає на закриті кришками вулики, і на його тіло впливають указані фактори життєдіяльності бджолиних сімей. Недоліком відомого будиночка є слабкий вплив на відпочиваючого ароматом повітря, мікрохвильовим, мікровібраційним полями й дзижчанням, створюваними бджолами при роботі у вуликах. Це пояснюється тим, що розташовані в будиночку вулики закриті кришками, а льотки розташовані на передній стінці вулика, розташованій в зовнішній стороні будиночка. Кришки вулика екранують мікрохвильове, мікровібраційне поля й звук дзижчання бджіл, а аромати повітря, насиченого продуктами життєдіяльності бджіл, виносяться з вулика через льотки в навколишній простір будиночка і незначно впливають на відпочиваючого. При установці на вуликах лежаків із твердого або м'якого матеріалу, зазначені хвильові поля й звук гасяться ще більше. Відомий бджолиний будиночок, що містить підлогу, стіни з вікнами, дах, двері, лежаки, а також установлені в будиночку вулики (див. інформацію «Родина Бижовец із Корюковки змайструвала вулик-ліжко despravda. com/ cemja bizovec iz korjukovki Прототип). У будиночку встановлені вулики без кришок, на яких закріплена сітка з мілкими осередками, а на неї покладений матрац. Вулики встановлені льотками назовні будиночка й над ними змонтовані двері. У відомому будиночку частково усунутий недолік першого аналога, у частині впливу мікрохвильового й мікровібраційного полів, а також звуку дзижчання бджіл на відпочиваючого. Вулики без кришок не екранують мікрохвильове й мікровібраційне поле, але м'який матрац ці поля й звук у значній мірі поглинає, що створює його незначний вплив на відпочиваючого. В основу корисної моделі поставлена задача створення бджолиного будиночка, у якому на відпочиваючого більшою мірою, ніж в прототипі, впливають усі цілющі фактори, які викликані життєдіяльністю бджіл. Технічний результат - підвищення ефективності оздоровчо-відбудовних сеансів від дії бджолиних сімей на системи й органи відпочиваючого, який перебуває в будиночку. Поставлена задача вирішується тим, що бджолиний будиночок містить підлогу, стіни, вікна, дах, двері, лежаки, а також установлені в будиночку вулики зі знятими кришками й покладеними на них лежаками. Новим є те, що вулики встановлені на рамі ярусами уздовж бічних і торцевих стін будиночка. Над вуликами в торцевих стінах будиночка на рамі встановлені додаткові вулики. Лежаки закріплені на рамі із зазором над вуликами й виконані у вигляді решіток, на яких покладені матраци з отворами, причому відстань між матрацами нижніх лежаків і низом вуликів верхнього ярусу вибрана достатньою для розташування відпочиваючих в утворених ярусами вуликів нішах. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному: - розташування вуликів ярусами уздовж бічних і торцевих стін будиночка дозволило збільшити насичення його простору ароматами повітря, мікрохвильовим, мікровібраційним полями й звуком дзижчання, створюваними бджолами, й підсилити їхній вплив на відпочиваючого; - закріплення лежаків на рамі із зазором над вуликами й виконання їх у вигляді решіток, на яких покладені матраци з отворами, дозволило аромату повітря, мікрохвильового, мікровібраційного полів і звуку дзижчання бджіл без перешкод виходити з вуликів, закритих 1 UA 83910 U 5 10 15 20 25 30 35 40 45 50 55 зверху тільки сіткою з мілкими осередками; а через отвори решітчастих лежаків і отвору в матрацах, безпосередньо впливати на тіло відпочиваючого; - вибір відстані між матрацами нижніх лежаків і низом вуликів верхнього ярусу достатній для розташування відпочиваючих в утворених ярусами нішах, а також установка на лежаках з торців ніші додаткових лежаків дозволило проявляти на відпочиваючого збільшений вплив цілющих факторів життєдіяльності бджолиних родин зверху, знизу й з торців ніші. Це дозволило направляти вплив зазначених факторів на головний мозок, стопи ніг, у зони розташування акупунктурних точок, і на вегетативну нервову систему хребта, керуючих діяльністю всіх органів людини. Суть корисної моделі пояснює креслення. На фіг. 1 показаний бджолиний будиночок, вид позаду в поперечному розрізі; На фіг. 2 - те ж, вид попереду; На фіг. 3 - те ж, розріз А-А на фіг. 2. Бджолиний будиночок містить підлогу 1, бічні 2 і торцеві 3 стіни, дах 4, вікна 5, двері 6, лежаки 7 і установлені в будиночку вулики 8 зі знятими кришками, закриті сіткою 9 з мілкими осередками. Лежаки 7 виконані решітчастими, наприклад з деревини липи, й на них покладені матраци 10 з наскрізними отворами 11 для проходу з вуликів 8 через сітки 9 і решітчасті лежаки 7 ароматизованого повітря, мікровібрацій і шуму, створюваного бджолами. Вулики 8 установлено двома ярусами льотками 12 назовні будиночка. Вулики 8 нижнього ярусу встановлено на підлозі 1, а верхнього - на рамі 13, яка закріплена на бічних 2 і торцевих 3 стінах і на стійках 14, які мають сходи 15 для влізання відпочиваючих на лежаки 7 над вулики 8 верхнього ярусу. Лежаки 7 закріплені на внутрішній стороні бічних стін і на рамі 13. Над матрацами 10 лежаків 7 нижнього й верхнього ярусів, з торцевих сторін 3 будиночка, установлені льотками 12 назовні додаткові вулики 16 зі знятими кришками й закритими сіткою 9 із мілкими осередками для запобігання проникнення в будиночок бджіл. На бічних 2 і торцевих стінах 3 утворені вікна 5, закріплені на шарнірах для з відкривання, а на торцевих стінах 2 під двосхилим дахом 4 - сапуни 17 для створення витяжної вентиляції будиночка. Будиночком користуються в такий спосіб. Через двері 6 у будиночок вносять вулики 8 зі знятими кришками й закриті сіткою 9 з дрібними осередками і встановлюють на підлогу 1 під лежаки 7 льотками 12 назовні будиночка уздовж бічних 2 і торцевих 3 стін, утворюючи нижній їхній ярус під лежаками 7. Потім на раму 13 аналогічним способом установлюють вулики 8 другого ярусу. Після цього з бічних сторін лежаків 7 нижнього й верхнього ярусів на раму 13 установлюють додаткові вулики 16, утворюючи ними й лежаками 7 ніші для розміщення відпочиваючих. Потім відкривають вікна 5, виганяють проникних у будиночок бджіл, укладають на лежаки 7 матраци 10 і закривають вікна й двері 6. Бджоли залітають через льотки 12 у вулики 8 і вносять у них нектар, пилок і природні мікроелементи, утворюють віск, пергу, прополіс і інші цілющі продукти життєдіяльності, які видають приємні запахи, що насичують простір будиночка. Після одержання достатньо великої концентрації пахучих речовин, у будиночок впускають чотирьох відпочиваючих, два з яких лягають на матраци 10 лежаків 7 нижнього ярусу, а два піднімаються по сходах 15 стійок 14 рами 13 на верхній ярус і лягають на аналогічні матраци. Для видалення вологи з нектару, бджоли утворюють швидкі рухи крилами, створюють шум у вигляді дзижчання, мікрохвильове й мікровібраційне поля й потік ароматизованого повітря. Проходячи через сітки 9 вуликів 8, решітчасті лежаки 7 і отвори 11 у матрацах 10, фактори життєдіяльності бджіл впливають безпосередньо на тіло відпочиваючого. Через сапуни 17 у стінах 2 і 3 повітря виходить із будиночка, і за рахунок цього створює з вуликів 8 приплив свіжого ароматизованого повітря. У результаті утворення лежаками, додатковими вуликами 16 і днищами вуликів верхнього ярусу ніші нижнього ярусу, на відпочиваючого впливають фактори життєдіяльності бджіл знизу, зверху й з боку голови й п'ят ніг на акупунктурні точки, розташовані в багатьох частинах тіла. Додаткові вулики 16 верхнього ярусу мають тільки сітки 9, що забезпечує без перешкод вихід ароматизованого повітря, мікрохвильового й мікровібраційного полів, а також шуму у вигляді дзижчання. Простір будиночка через сітки 9 вуликів 8 насичується більшою кількістю ароматизованого повітря й іншими факторами життєдіяльності бджіл, і лише невелика частина їх виноситься через льотки 10. Будиночок оснащений вікнами на бічних 2 і торцевих 3 стінах, усуває клаустрофобію (страх закритого простору) і підвищує комфортні умови перебування в будиночку за рахунок споглядання навколишньої пасіки, ландшафту. Крім цього у такому будиночку розміщається більше ніж в 4 рази число вуликів, що дозволяє значно збільшити одержання товарного меду. 2 UA 83910 U 5 Застосування корисної моделі дозволяє ефективно проводити оздоровчо-відбудовні сеанси, у результаті використання високої концентрації в будиночку ароматичних речовин, мікровібраційного поля й шумів, створюваних бджолами. Зменшити час на проведення процедур і за рахунок цього збільшити кількість сеансів. Крім цього значно збільшити одержання товарного меду з одного будиночка, чим дуже знизити питомі витрати на його будівництво й експлуатацію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Бджолиний будиночок, що містить підлогу, бічні й торцеві стіни, вікна, дах, двері, лежаки, а також встановлені в будиночки вулики зі знятими кришками, закриті сіткою з дрібними осередками, який відрізняється тим, що вулики встановлені на рамі ярусами уздовж бічних і торцевих стін будиночка, при цьому над вуликами в торцевих стінах будиночка на рамі встановлені додаткові вулики, а лежаки закріплені на рамі із зазором над вуликами й виконані у вигляді решіток, на яких покладені матраци з отворами, причому відстань між матрацами нижніх лежаків і низом вуликів верхнього ярусу вибрана достатньою для розташування відпочиваючих у нішах утворених ярусами вуликів. 3 UA 83910 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
