Рекламно-інформаційний носій

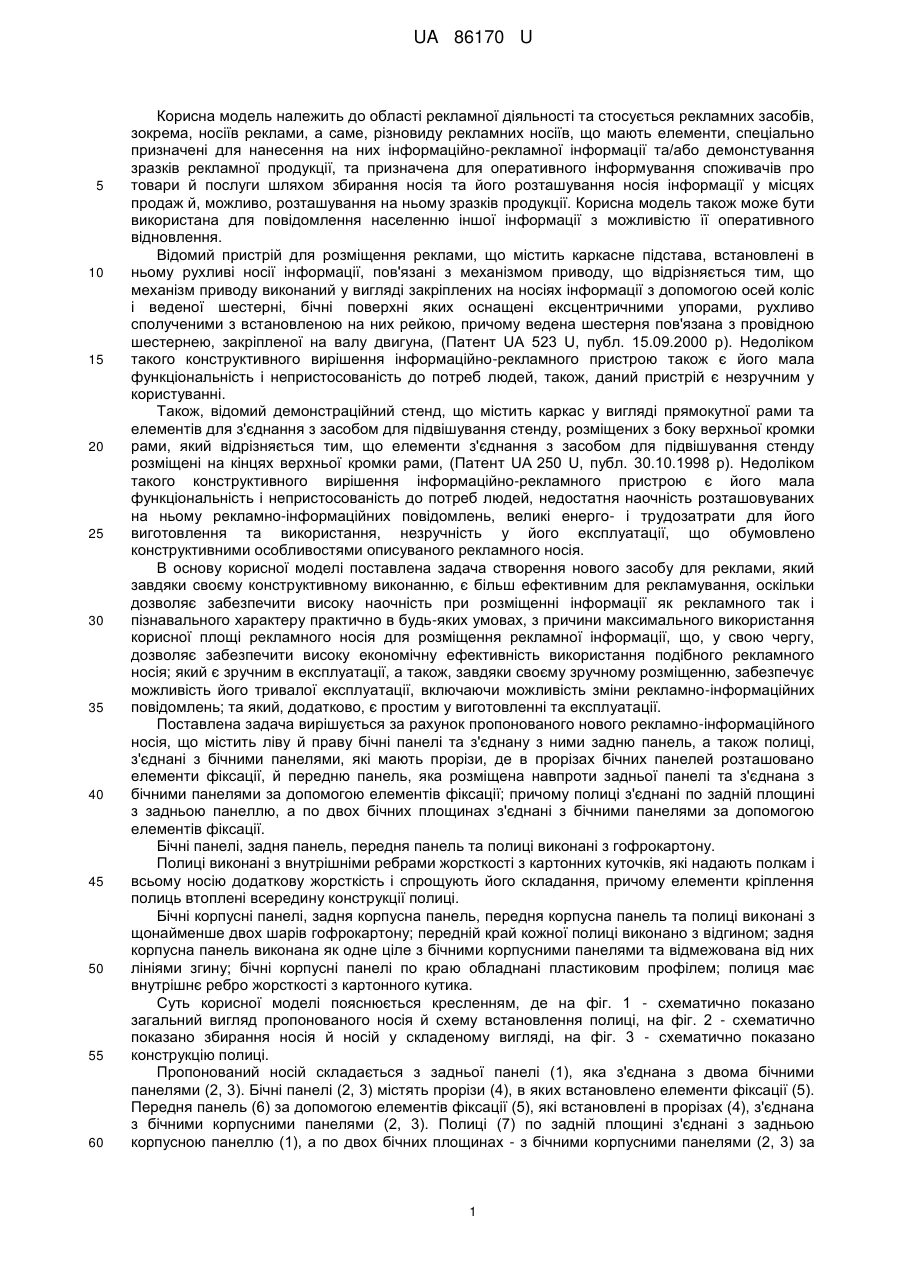

Реферат: Рекламно-інформаційний носій містить ліву й праву бічні панелі та з'єднану з ними задню панель, а також полиці, з'єднані з бічними панелями, які мають прорізи, де в прорізах бічних панелей розташовано елементи фіксації, й передню панель, яка розміщена навпроти задньої панелі та з'єднана з бічними панелями за допомогою елементів фіксації; причому полиці з'єднані по задній площині з задньою панеллю, а по двох бічних площинах з'єднані з бічними панелями за допомогою елементів фіксації. UA 86170 U (54) РЕКЛАМНО-ІНФОРМАЦІЙНИЙ НОСІЙ UA 86170 U UA 86170 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області рекламної діяльності та стосується рекламних засобів, зокрема, носіїв реклами, а саме, різновиду рекламних носіїв, що мають елементи, спеціально призначені для нанесення на них інформаційно-рекламної інформації та/або демонстування зразків рекламної продукції, та призначена для оперативного інформування споживачів про товари й послуги шляхом збирання носія та його розташування носія інформації у місцях продаж й, можливо, розташування на ньому зразків продукції. Корисна модель також може бути використана для повідомлення населенню іншої інформації з можливістю її оперативного відновлення. Відомий пристрій для розміщення реклами, що містить каркасне підстава, встановлені в ньому рухливі носії інформації, пов'язані з механізмом приводу, що відрізняється тим, що механізм приводу виконаний у вигляді закріплених на носіях інформації з допомогою осей коліс і веденої шестерні, бічні поверхні яких оснащені ексцентричними упорами, рухливо сполученими з встановленою на них рейкою, причому ведена шестерня пов'язана з провідною шестернею, закріпленої на валу двигуна, (Патент UA 523 U, публ. 15.09.2000 р). Недоліком такого конструктивного вирішення інформаційно-рекламного пристрою також є його мала функціональність і непристосованість до потреб людей, також, даний пристрій є незручним у користуванні. Також, відомий демонстраційний стенд, що містить каркас у вигляді прямокутної рами та елементів для з'єднання з засобом для підвішування стенду, розміщених з боку верхньої кромки рами, який відрізняється тим, що елементи з'єднання з засобом для підвішування стенду розміщені на кінцях верхньої кромки рами, (Патент UA 250 U, публ. 30.10.1998 р). Недоліком такого конструктивного вирішення інформаційно-рекламного пристрою є його мала функціональність і непристосованість до потреб людей, недостатня наочність розташовуваних на ньому рекламно-інформаційних повідомлень, великі енерго- і трудозатрати для його виготовлення та використання, незручність у його експлуатації, що обумовлено конструктивними особливостями описуваного рекламного носія. В основу корисної моделі поставлена задача створення нового засобу для реклами, який завдяки своєму конструктивному виконанню, є більш ефективним для рекламування, оскільки дозволяє забезпечити високу наочність при розміщенні інформації як рекламного так і пізнавального характеру практично в будь-яких умовах, з причини максимального використання корисної площі рекламного носія для розміщення рекламної інформації, що, у свою чергу, дозволяє забезпечити високу економічну ефективність використання подібного рекламного носія; який є зручним в експлуатації, а також, завдяки своєму зручному розміщенню, забезпечує можливість його тривалої експлуатації, включаючи можливість зміни рекламно-інформаційних повідомлень; та який, додатково, є простим у виготовленні та експлуатації. Поставлена задача вирішується за рахунок пропонованого нового рекламно-інформаційного носія, що містить ліву й праву бічні панелі та з'єднану з ними задню панель, а також полиці, з'єднані з бічними панелями, які мають прорізи, де в прорізах бічних панелей розташовано елементи фіксації, й передню панель, яка розміщена навпроти задньої панелі та з'єднана з бічними панелями за допомогою елементів фіксації; причому полиці з'єднані по задній площині з задньою панеллю, а по двох бічних площинах з'єднані з бічними панелями за допомогою елементів фіксації. Бічні панелі, задня панель, передня панель та полиці виконані з гофрокартону. Полиці виконані з внутрішніми ребрами жорсткості з картонних куточків, які надають полкам і всьому носію додаткову жорсткість і спрощують його складання, причому елементи кріплення полиць втоплені всередину конструкції полиці. Бічні корпусні панелі, задня корпусна панель, передня корпусна панель та полиці виконані з щонайменше двох шарів гофрокартону; передній край кожної полиці виконано з відгином; задня корпусна панель виконана як одне ціле з бічними корпусними панелями та відмежована від них лініями згину; бічні корпусні панелі по краю обладнані пластиковим профілем; полиця має внутрішнє ребро жорсткості з картонного кутика. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - схематично показано загальний вигляд пропонованого носія й схему встановлення полиці, на фіг. 2 - схематично показано збирання носія й носій у складеному вигляді, на фіг. 3 - схематично показано конструкцію полиці. Пропонований носій складається з задньої панелі (1), яка з'єднана з двома бічними панелями (2, 3). Бічні панелі (2, 3) містять прорізи (4), в яких встановлено елементи фіксації (5). Передня панель (6) за допомогою елементів фіксації (5), які встановлені в прорізах (4), з'єднана з бічними корпусними панелями (2, 3). Полиці (7) по задній площині з'єднані з задньою корпусною панеллю (1), а по двох бічних площинах - з бічними корпусними панелями (2, 3) за 1 UA 86170 U 5 10 15 20 25 30 35 допомогою елементів фіксації (5), які встановлені в прорізах (4). Бічні корпусні панелі (2, 3) по краю містять пластиковий профіль (8). Полиця являє собою конструкцію, що складається із зовнішнього корпуса (9), внутрішні прокладки (10) й картонний кут (11) і елементів пластикових тримачів (12). Новизна конструкції полиці полягає у використанні, як базової несучої конструкції, картонного кута, що надає полиці і всьому пропонованому носію виняткову для виробів з гофрокартону твердість і високу навантажувальну здатність, значно зменшує ймовірність прогину полиці під час експлуатації і прискорює складання конструкції. Крім цього відмітною особливістю даної конструкції полиці є втоплене всередину конструкції розташування елементів пластикового тримача, що покращує зовнішній вигляд конструкції, сприяє її більшої жорсткості за рахунок більш точної підгонки частин одна до одної. Представлені креслення, ніяким чином не обмежують кількість можливих варіантів здійснення пропонованого носія, згідно з корисною моделлю, а тільки пояснюють ознаки пристрою, викладеного у формулі. Приклад виготовлення та експлуатації пропонованого носія. Приклад. Носій складається наступним чином: бічні корпусні панелі (2, 3) встановлюють під прямим кутом відносно задньої панелі (1), яка поєднана з полицями (7) по їх задній площині. В прорізи (4) бічних панелей (2, 3) встановлюють елементи фіксації (5), в яких фіксують полиці (7) по їх бічних площинах. Після фіксації полиць (7) в бічних корпусних панелях (2, 3) передню корпусну панель (6) за допомогою елементів фіксації (5), які встановлені в прорізах (4), з'єднуються з бічними корпусними панелями (2, 3). Бічні корпусні панелі (2, 3) по краю обладнані пластиковим профілем 8. Є зрозумілим, що приклад ніяким чином не обмежує кількість можливих варіантів здійснення засобу для реклами, згідно з корисною моделлю, а тільки пояснює ознаки, викладені у формулі. Пропоноване конструктивне виконання пропонованого носія дозволяє більш ефективно рекламувати й інформувати, оскільки дозволяє забезпечити високу наочність при розміщенні інформації як рекламного так і пізнавального характеру практично в будь-яких умовах, з причини, як вже було вказано вище, максимального використання корисної площі рекламного носія для розміщення рекламної інформації, що, у свою чергу, забезпечує високу економічну ефективність використання пропонованого рекламного носія. Пристрій, що заявляється є зручним в експлуатації, дозволяє тривалу й зручну експлуатацію, є простим й легким у виготовленні, є мобільним, легким, жорстким та міцним, надійним та стійким. Для реалізації заявленого пристрою не потрібна наявність спеціального складного устаткування, спеціальних приміщень та оснащення, спеціально підготовленого персоналу. Пропонована корисна модель є екологічно безпечною та не передбачає використання будьяких токсичних чи шкідливих для здоров'я речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Рекламно-інформаційний носій, містить ліву й праву бічні панелі та з'єднану з ними задню панель, а також полиці, з'єднані з бічними панелями, які мають прорізи, де в прорізах бічних панелей розташовано елементи фіксації, й передню панель, яка розміщена навпроти задньої панелі та з'єднана з бічними панелями за допомогою елементів фіксації; причому полиці з'єднані по задній площині з задньою панеллю, а по двох бічних площинах з'єднані з бічними панелями за допомогою елементів фіксації. 2 UA 86170 U 3 UA 86170 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
