Спосіб заряджання свердловин патронованими вибуховими речовинами

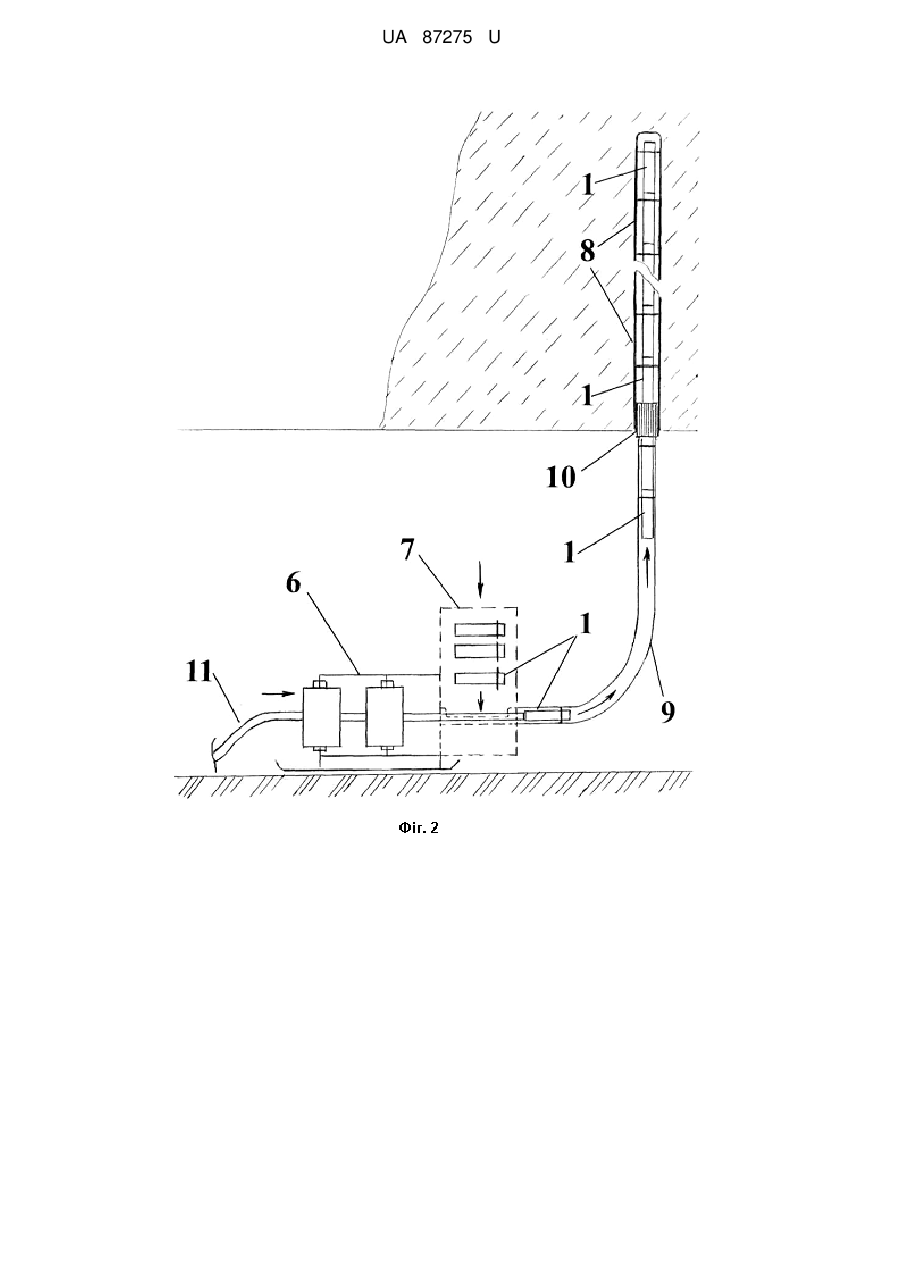

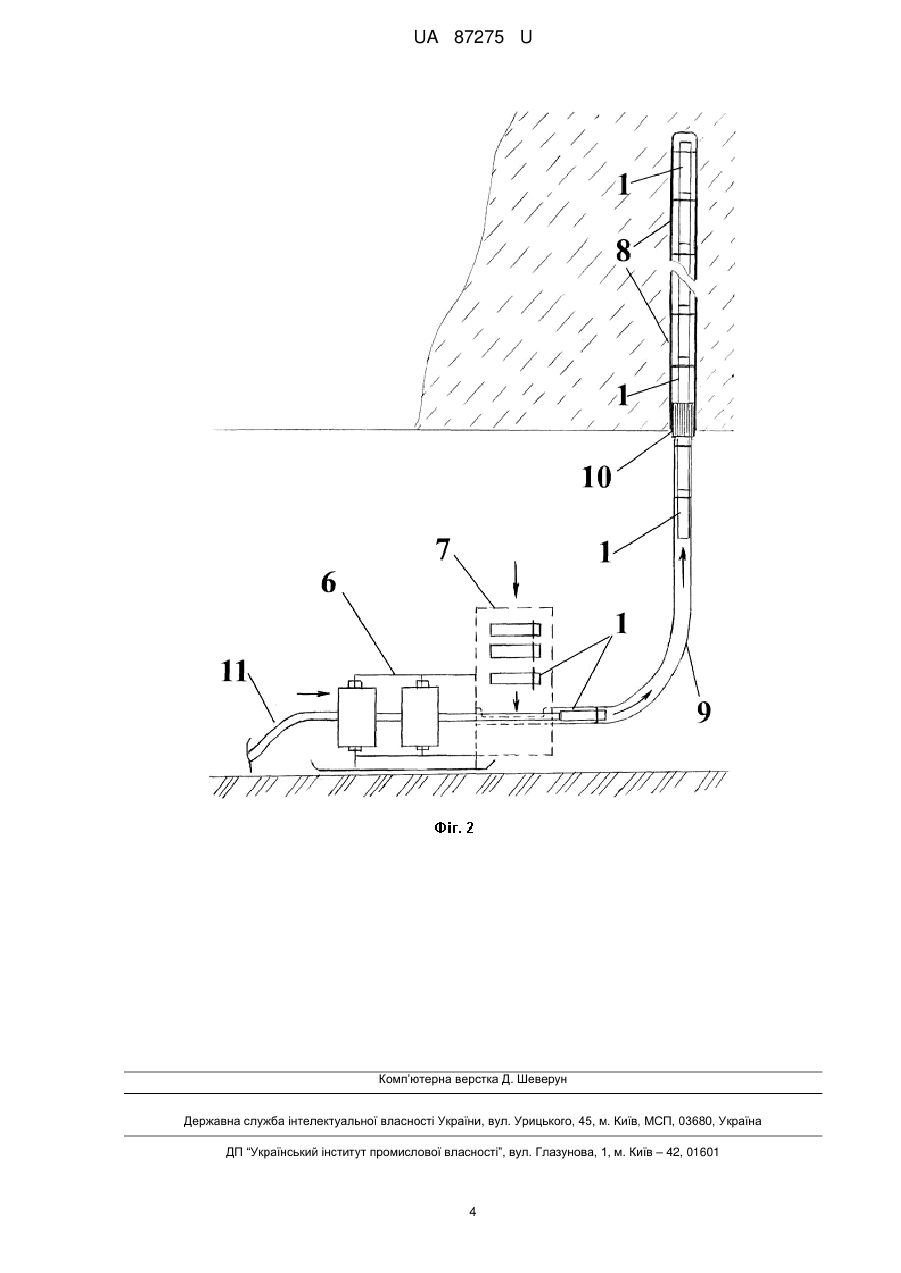

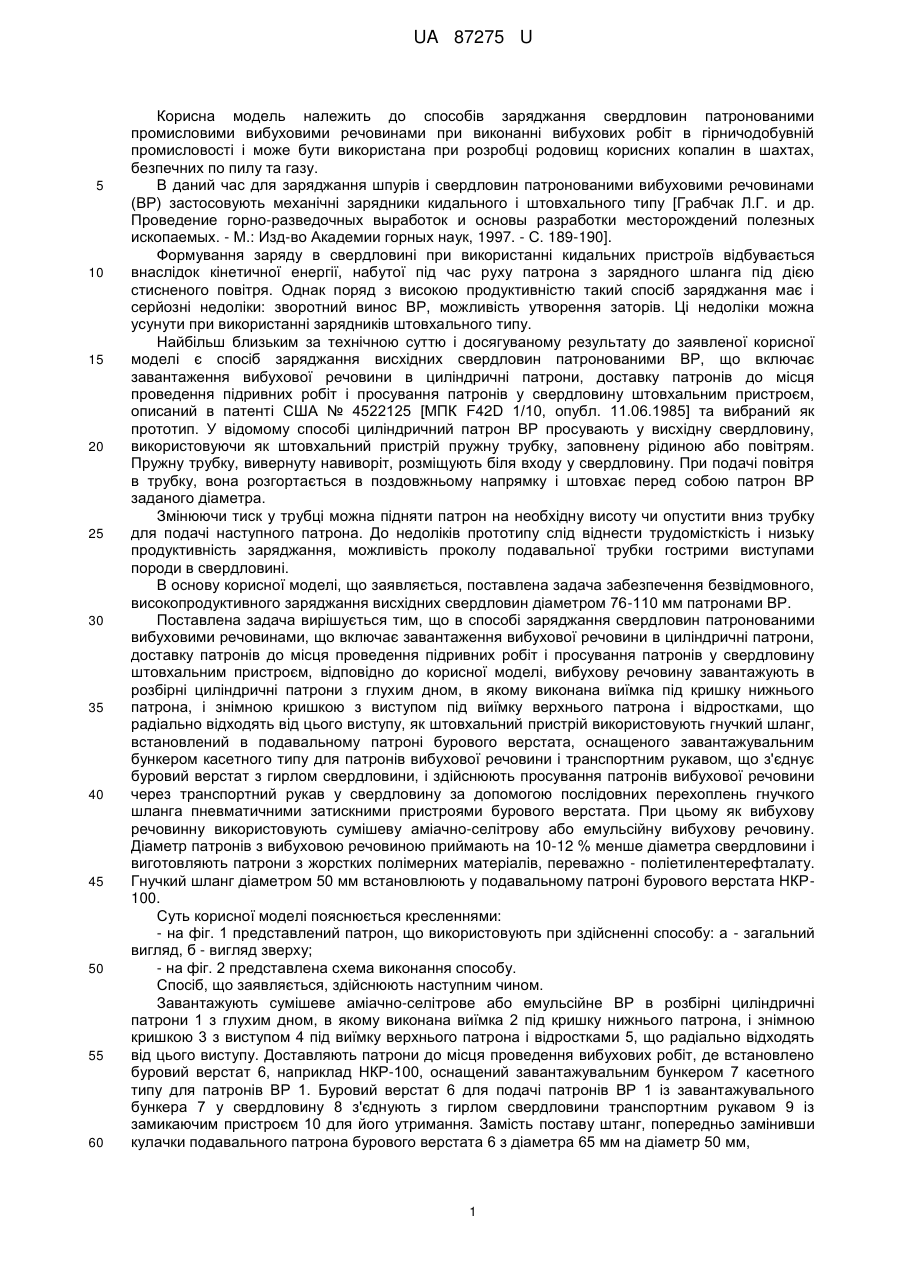

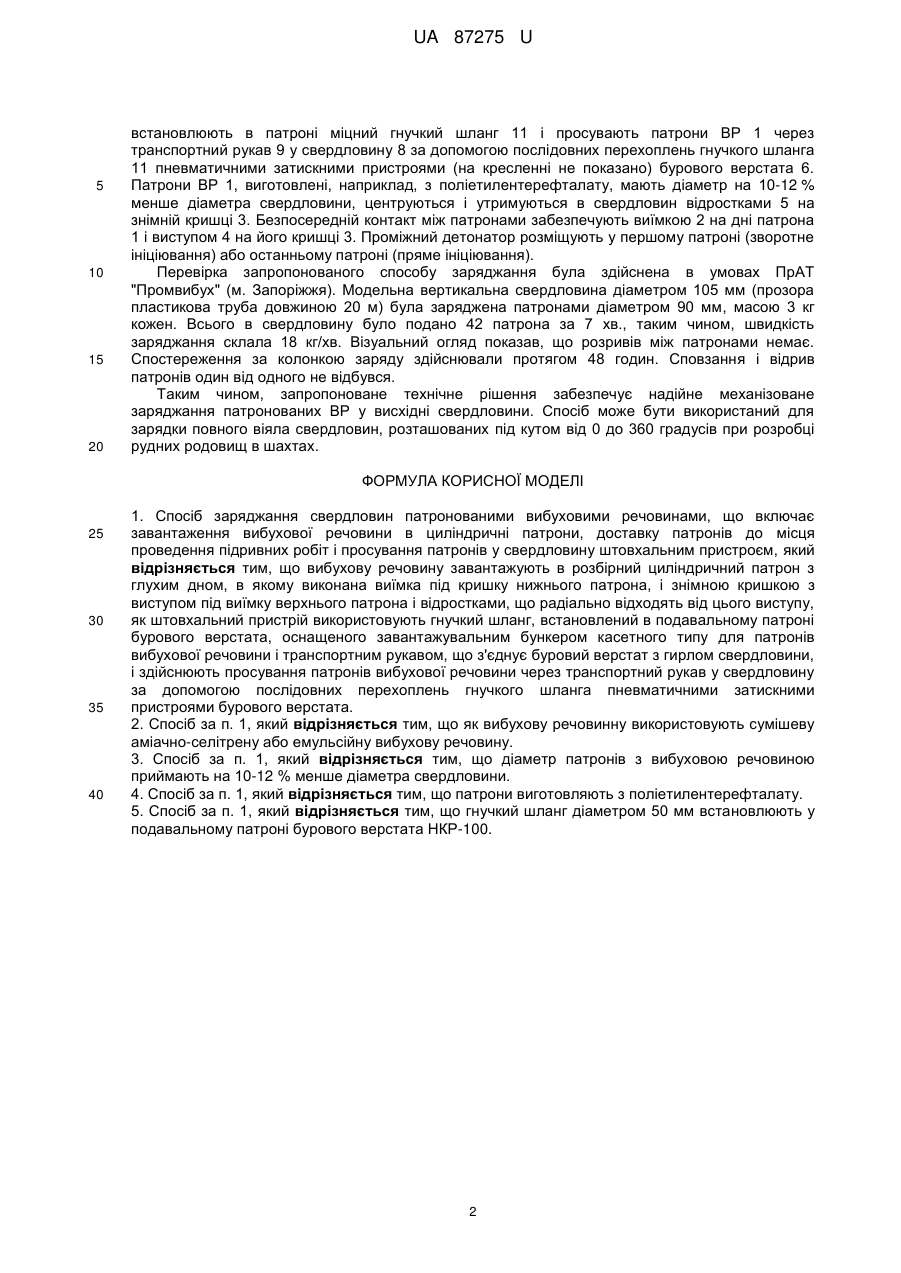

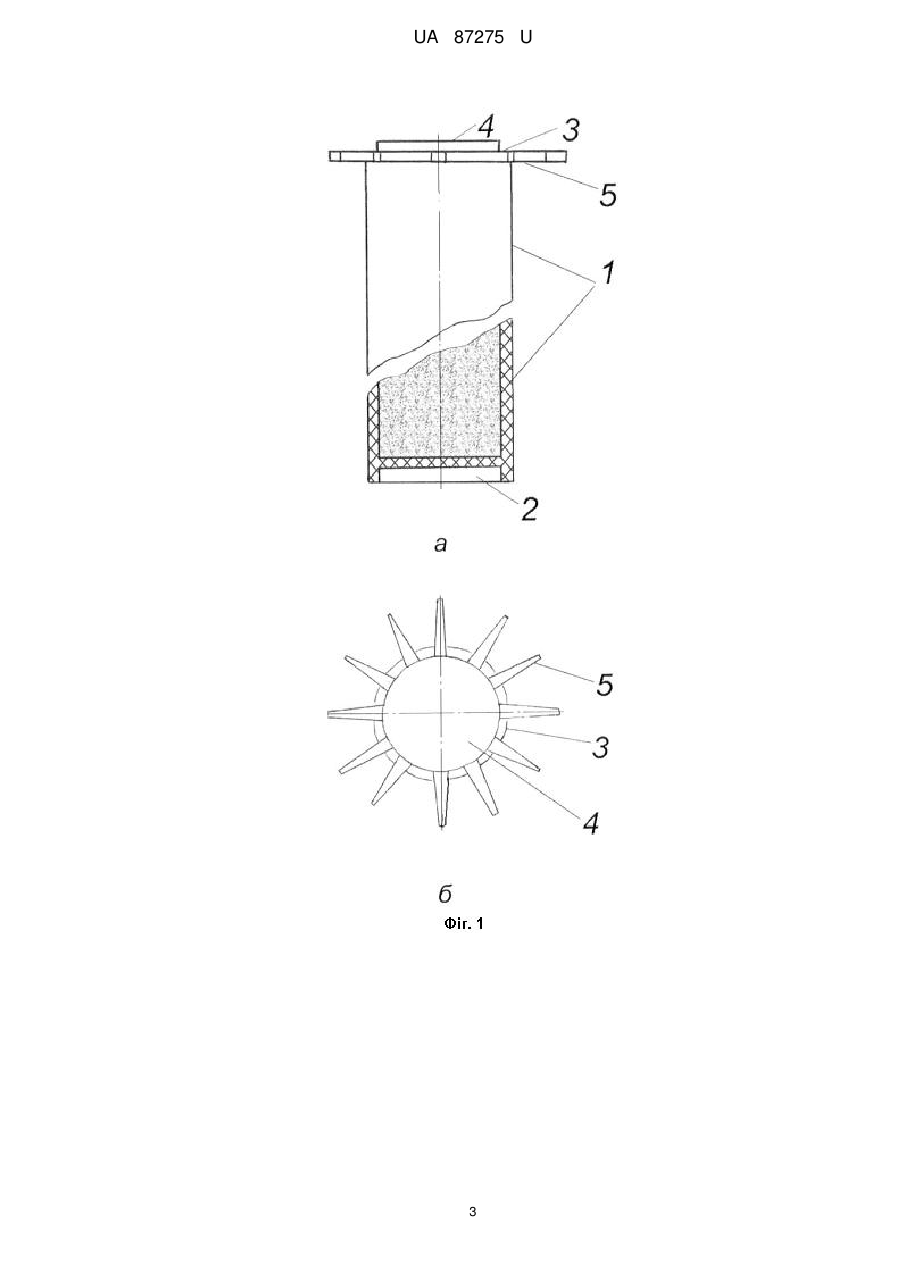

Реферат: Спосіб заряджання свердловин патронованими вибуховими речовинами, включає завантаження вибухової речовини в циліндричні патрони, доставку патронів до місця проведення підривних робіт і просування патронів у свердловину штовхальним пристроєм. Вибухову речовину завантажують в розбірний циліндричний патрон з глухим дном, в якому виконана виїмка під кришку нижнього патрона, і знімною кришкою з виступом під виїмку верхнього патрона і відростками, що радіально відходять від цього виступу, як штовхальний пристрій використовують гнучкий шланг, встановлений в подавальному патроні бурового верстата, оснащеного завантажувальним бункером касетного типу для патронів вибухової речовини і транспортним рукавом, що з'єднує буровий верстат з гирлом свердловини, і здійснюють просування патронів вибухової речовини через транспортний рукав у свердловину за допомогою послідовних перехоплень гнучкого шланга пневматичними затискними пристроями бурового верстата. UA 87275 U (54) СПОСІБ ЗАРЯДЖАННЯ СВЕРДЛОВИН ПАТРОНОВАНИМИ ВИБУХОВИМИ РЕЧОВИНАМИ UA 87275 U UA 87275 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів заряджання свердловин патронованими промисловими вибуховими речовинами при виконанні вибухових робіт в гірничодобувній промисловості і може бути використана при розробці родовищ корисних копалин в шахтах, безпечних по пилу та газу. В даний час для заряджання шпурів і свердловин патронованими вибуховими речовинами (ВР) застосовують механічні зарядники кидального і штовхального типу [Грабчак Л.Г. и др. Проведение горно-разведочных выработок и основы разработки месторождений полезных ископаемых. - М.: Изд-во Академии горных наук, 1997. - С. 189-190]. Формування заряду в свердловині при використанні кидальних пристроїв відбувається внаслідок кінетичної енергії, набутої під час руху патрона з зарядного шланга під дією стисненого повітря. Однак поряд з високою продуктивністю такий спосіб заряджання має і серйозні недоліки: зворотний винос ВР, можливість утворення заторів. Ці недоліки можна усунути при використанні зарядників штовхального типу. Найбільш близьким за технічною суттю і досягуваному результату до заявленої корисної моделі є спосіб заряджання висхідних свердловин патронованими ВР, що включає завантаження вибухової речовини в циліндричні патрони, доставку патронів до місця проведення підривних робіт і просування патронів у свердловину штовхальним пристроєм, описаний в патенті США № 4522125 [МПК F42D 1/10, опубл. 11.06.1985] та вибраний як прототип. У відомому способі циліндричний патрон ВР просувають у висхідну свердловину, використовуючи як штовхальний пристрій пружну трубку, заповнену рідиною або повітрям. Пружну трубку, вивернуту навиворіт, розміщують біля входу у свердловину. При подачі повітря в трубку, вона розгортається в поздовжньому напрямку і штовхає перед собою патрон ВР заданого діаметра. Змінюючи тиск у трубці можна підняти патрон на необхідну висоту чи опустити вниз трубку для подачі наступного патрона. До недоліків прототипу слід віднести трудомісткість і низьку продуктивність заряджання, можливість проколу подавальної трубки гострими виступами породи в свердловині. В основу корисної моделі, що заявляється, поставлена задача забезпечення безвідмовного, високопродуктивного заряджання висхідних свердловин діаметром 76-110 мм патронами ВР. Поставлена задача вирішується тим, що в способі заряджання свердловин патронованими вибуховими речовинами, що включає завантаження вибухової речовини в циліндричні патрони, доставку патронів до місця проведення підривних робіт і просування патронів у свердловину штовхальним пристроєм, відповідно до корисної моделі, вибухову речовину завантажують в розбірні циліндричні патрони з глухим дном, в якому виконана виїмка під кришку нижнього патрона, і знімною кришкою з виступом під виїмку верхнього патрона і відростками, що радіально відходять від цього виступу, як штовхальний пристрій використовують гнучкий шланг, встановлений в подавальному патроні бурового верстата, оснащеного завантажувальним бункером касетного типу для патронів вибухової речовини і транспортним рукавом, що з'єднує буровий верстат з гирлом свердловини, і здійснюють просування патронів вибухової речовини через транспортний рукав у свердловину за допомогою послідовних перехоплень гнучкого шланга пневматичними затискними пристроями бурового верстата. При цьому як вибухову речовинну використовують сумішеву аміачно-селітрову або емульсійну вибухову речовину. Діаметр патронів з вибуховою речовиною приймають на 10-12 % менше діаметра свердловини і виготовляють патрони з жорстких полімерних матеріалів, переважно - поліетилентерефталату. Гнучкий шланг діаметром 50 мм встановлюють у подавальному патроні бурового верстата НКР100. Суть корисної моделі пояснюється кресленнями: - на фіг. 1 представлений патрон, що використовують при здійсненні способу: а - загальний вигляд, б - вигляд зверху; - на фіг. 2 представлена схема виконання способу. Спосіб, що заявляється, здійснюють наступним чином. Завантажують сумішеве аміачно-селітрове або емульсійне ВР в розбірні циліндричні патрони 1 з глухим дном, в якому виконана виїмка 2 під кришку нижнього патрона, і знімною кришкою 3 з виступом 4 під виїмку верхнього патрона і відростками 5, що радіально відходять від цього виступу. Доставляють патрони до місця проведення вибухових робіт, де встановлено буровий верстат 6, наприклад НКР-100, оснащений завантажувальним бункером 7 касетного типу для патронів ВР 1. Буровий верстат 6 для подачі патронів ВР 1 із завантажувального бункера 7 у свердловину 8 з'єднують з гирлом свердловини транспортним рукавом 9 із замикаючим пристроєм 10 для його утримання. Замість поставу штанг, попередньо замінивши кулачки подавального патрона бурового верстата 6 з діаметра 65 мм на діаметр 50 мм, 1 UA 87275 U 5 10 15 20 встановлюють в патроні міцний гнучкий шланг 11 і просувають патрони ВР 1 через транспортний рукав 9 у свердловину 8 за допомогою послідовних перехоплень гнучкого шланга 11 пневматичними затискними пристроями (на кресленні не показано) бурового верстата 6. Патрони ВР 1, виготовлені, наприклад, з поліетилентерефталату, мають діаметр на 10-12 % менше діаметра свердловини, центруються і утримуються в свердловин відростками 5 на знімній кришці 3. Безпосередній контакт між патронами забезпечують виїмкою 2 на дні патрона 1 і виступом 4 на його кришці 3. Проміжний детонатор розміщують у першому патроні (зворотне ініціювання) або останньому патроні (пряме ініціювання). Перевірка запропонованого способу заряджання була здійснена в умовах ПрАТ "Промвибух" (м. Запоріжжя). Модельна вертикальна свердловина діаметром 105 мм (прозора пластикова труба довжиною 20 м) була заряджена патронами діаметром 90 мм, масою 3 кг кожен. Всього в свердловину було подано 42 патрона за 7 хв., таким чином, швидкість заряджання склала 18 кг/хв. Візуальний огляд показав, що розривів між патронами немає. Спостереження за колонкою заряду здійснювали протягом 48 годин. Сповзання і відрив патронів один від одного не відбувся. Таким чином, запропоноване технічне рішення забезпечує надійне механізоване заряджання патронованих ВР у висхідні свердловини. Спосіб може бути використаний для зарядки повного віяла свердловин, розташованих під кутом від 0 до 360 градусів при розробці рудних родовищ в шахтах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Спосіб заряджання свердловин патронованими вибуховими речовинами, що включає завантаження вибухової речовини в циліндричні патрони, доставку патронів до місця проведення підривних робіт і просування патронів у свердловину штовхальним пристроєм, який відрізняється тим, що вибухову речовину завантажують в розбірний циліндричний патрон з глухим дном, в якому виконана виїмка під кришку нижнього патрона, і знімною кришкою з виступом під виїмку верхнього патрона і відростками, що радіально відходять від цього виступу, як штовхальний пристрій використовують гнучкий шланг, встановлений в подавальному патроні бурового верстата, оснащеного завантажувальним бункером касетного типу для патронів вибухової речовини і транспортним рукавом, що з'єднує буровий верстат з гирлом свердловини, і здійснюють просування патронів вибухової речовини через транспортний рукав у свердловину за допомогою послідовних перехоплень гнучкого шланга пневматичними затискними пристроями бурового верстата. 2. Спосіб за п. 1, який відрізняється тим, що як вибухову речовинну використовують сумішеву аміачно-селітрену або емульсійну вибухову речовину. 3. Спосіб за п. 1, який відрізняється тим, що діаметр патронів з вибуховою речовиною приймають на 10-12 % менше діаметра свердловини. 4. Спосіб за п. 1, який відрізняється тим, що патрони виготовляють з поліетилентерефталату. 5. Спосіб за п. 1, який відрізняється тим, що гнучкий шланг діаметром 50 мм встановлюють у подавальному патроні бурового верстата НКР-100. 2 UA 87275 U 3 UA 87275 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
