Протирадіаційний жилет

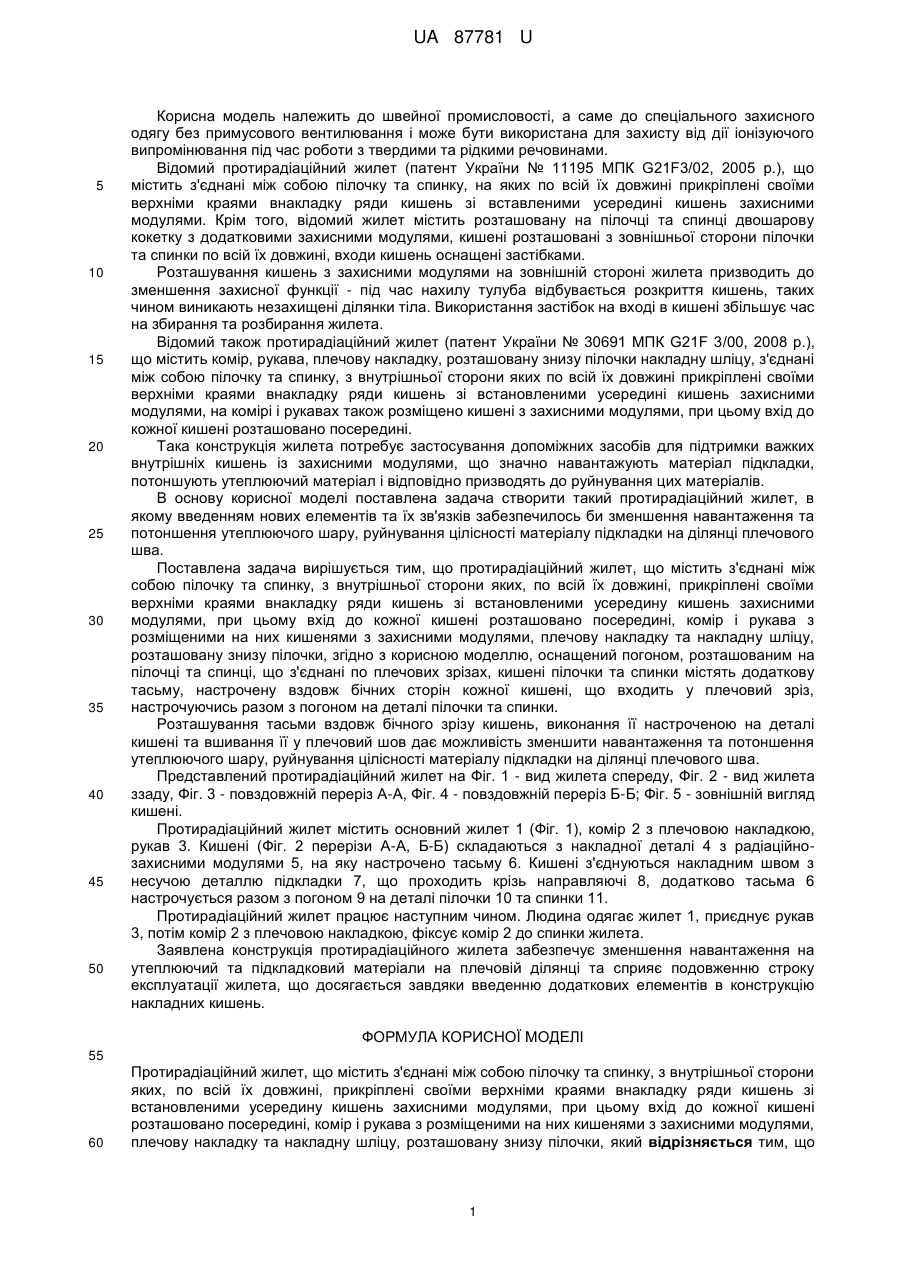

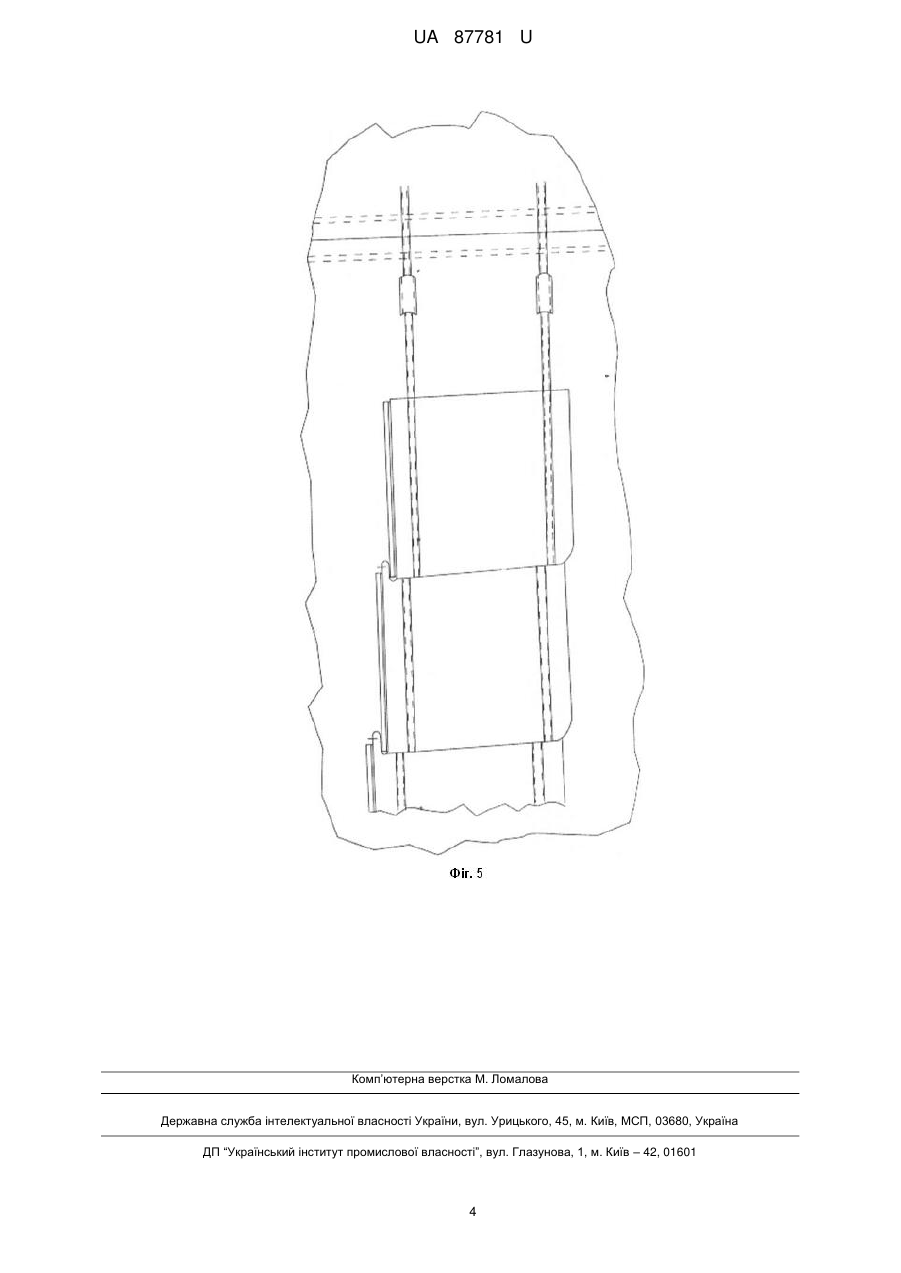

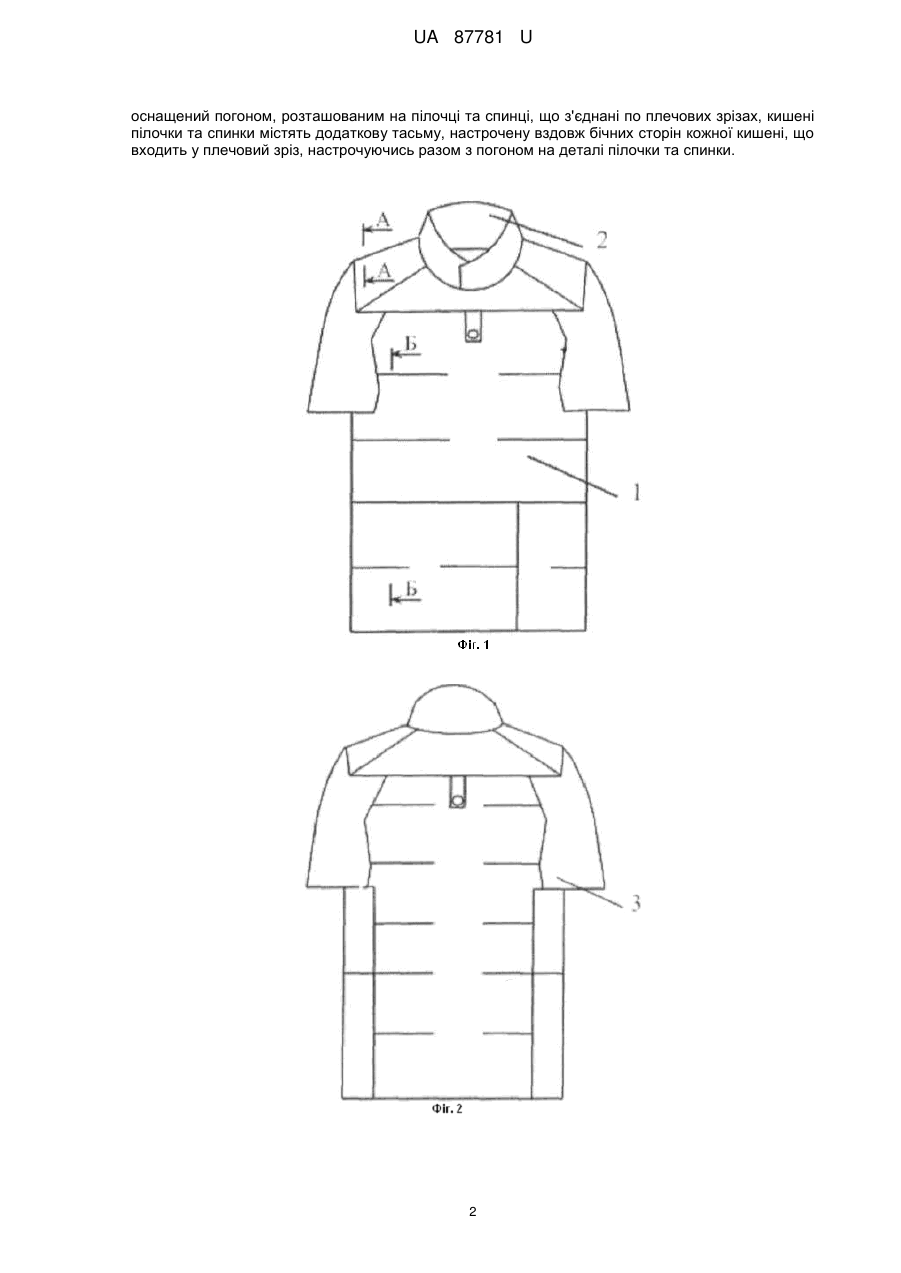

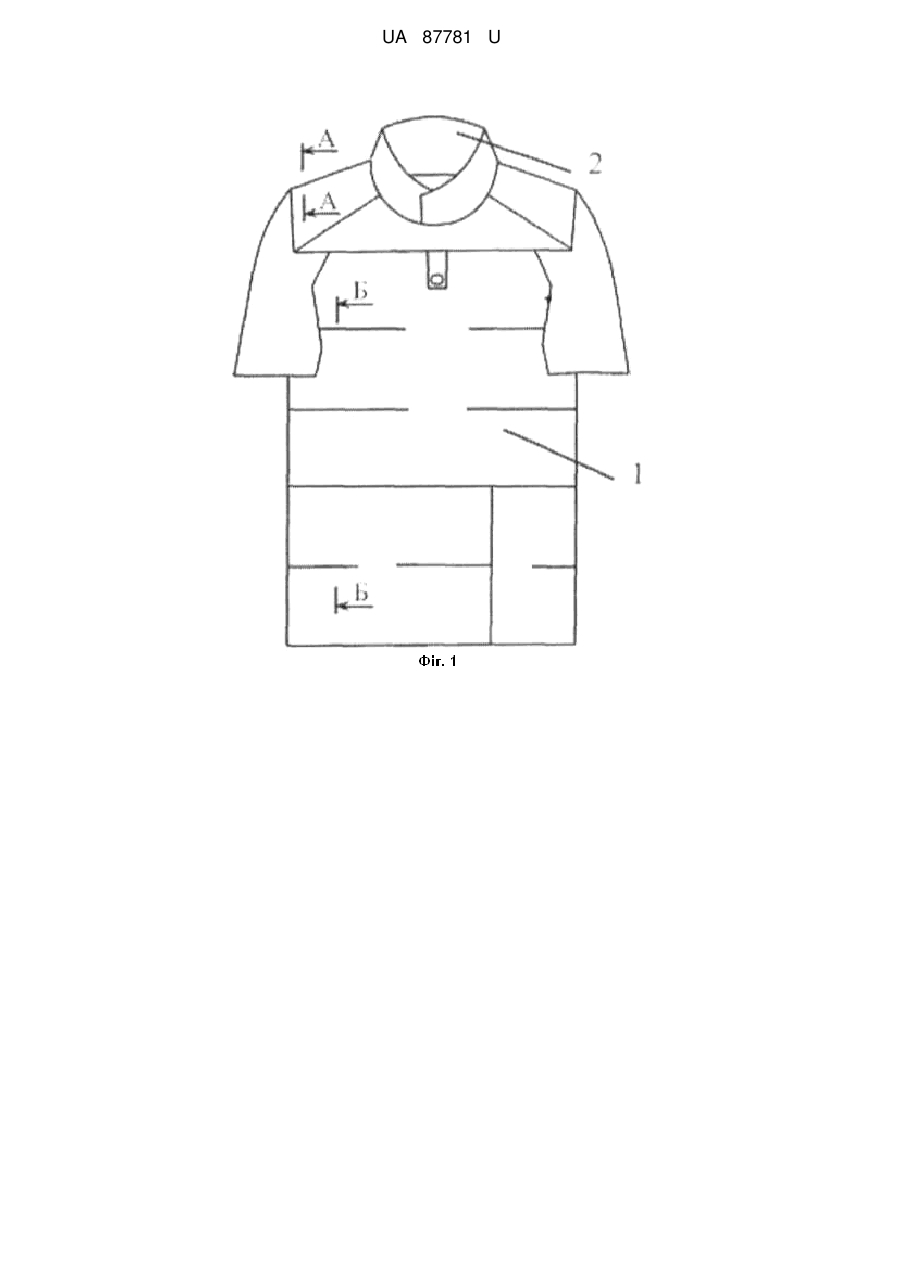

Реферат: UA 87781 U UA 87781 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до швейної промисловості, а саме до спеціального захисного одягу без примусового вентилювання і може бути використана для захисту від дії іонізуючого випромінювання під час роботи з твердими та рідкими речовинами. Відомий протирадіаційний жилет (патент України № 11195 МПК G21F3/02, 2005 р.), що містить з'єднані між собою пілочку та спинку, на яких по всій їх довжині прикріплені своїми верхніми краями внакладку ряди кишень зі вставленими усередині кишень захисними модулями. Крім того, відомий жилет містить розташовану на пілочці та спинці двошарову кокетку з додатковими захисними модулями, кишені розташовані з зовнішньої сторони пілочки та спинки по всій їх довжині, входи кишень оснащені застібками. Розташування кишень з захисними модулями на зовнішній стороні жилета призводить до зменшення захисної функції - під час нахилу тулуба відбувається розкриття кишень, таких чином виникають незахищені ділянки тіла. Використання застібок на вході в кишені збільшує час на збирання та розбирання жилета. Відомий також протирадіаційний жилет (патент України № 30691 МПК G21F 3/00, 2008 р.), що містить комір, рукава, плечову накладку, розташовану знизу пілочки накладну шліцу, з'єднані між собою пілочку та спинку, з внутрішньої сторони яких по всій їх довжині прикріплені своїми верхніми краями внакладку ряди кишень зі встановленими усередині кишень захисними модулями, на комірі і рукавах також розміщено кишені з захисними модулями, при цьому вхід до кожної кишені розташовано посередині. Така конструкція жилета потребує застосування допоміжних засобів для підтримки важких внутрішніх кишень із захисними модулями, що значно навантажують матеріал підкладки, потоншують утеплюючий матеріал і відповідно призводять до руйнування цих матеріалів. В основу корисної моделі поставлена задача створити такий протирадіаційний жилет, в якому введенням нових елементів та їх зв'язків забезпечилось би зменшення навантаження та потоншення утеплюючого шару, руйнування цілісності матеріалу підкладки на ділянці плечового шва. Поставлена задача вирішується тим, що протирадіаційний жилет, що містить з'єднані між собою пілочку та спинку, з внутрішньої сторони яких, по всій їх довжині, прикріплені своїми верхніми краями внакладку ряди кишень зі встановленими усередину кишень захисними модулями, при цьому вхід до кожної кишені розташовано посередині, комір і рукава з розміщеними на них кишенями з захисними модулями, плечову накладку та накладну шліцу, розташовану знизу пілочки, згідно з корисною моделлю, оснащений погоном, розташованим на пілочці та спинці, що з'єднані по плечових зрізах, кишені пілочки та спинки містять додаткову тасьму, настрочену вздовж бічних сторін кожної кишені, що входить у плечовий зріз, настрочуючись разом з погоном на деталі пілочки та спинки. Розташування тасьми вздовж бічного зрізу кишень, виконання її настроченою на деталі кишені та вшивання її у плечовий шов дає можливість зменшити навантаження та потоншення утеплюючого шару, руйнування цілісності матеріалу підкладки на ділянці плечового шва. Представлений протирадіаційний жилет на Фіг. 1 - вид жилета спереду, Фіг. 2 - вид жилета ззаду, Фіг. 3 - повздовжній переріз А-А, Фіг. 4 - повздовжній переріз Б-Б; Фіг. 5 - зовнішній вигляд кишені. Протирадіаційний жилет містить основний жилет 1 (Фіг. 1), комір 2 з плечовою накладкою, рукав 3. Кишені (Фіг. 2 перерізи А-А, Б-Б) складаються з накладної деталі 4 з радіаційнозахисними модулями 5, на яку настрочено тасьму 6. Кишені з'єднуються накладним швом з несучою деталлю підкладки 7, що проходить крізь направляючі 8, додатково тасьма 6 настрочується разом з погоном 9 на деталі пілочки 10 та спинки 11. Протирадіаційний жилет працює наступним чином. Людина одягає жилет 1, приєднує рукав 3, потім комір 2 з плечовою накладкою, фіксує комір 2 до спинки жилета. Заявлена конструкція протирадіаційного жилета забезпечує зменшення навантаження на утеплюючий та підкладковий матеріали на плечовій ділянці та сприяє подовженню строку експлуатації жилета, що досягається завдяки введенню додаткових елементів в конструкцію накладних кишень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Протирадіаційний жилет, що містить з'єднані між собою пілочку та спинку, з внутрішньої сторони яких, по всій їх довжині, прикріплені своїми верхніми краями внакладку ряди кишень зі встановленими усередину кишень захисними модулями, при цьому вхід до кожної кишені розташовано посередині, комір і рукава з розміщеними на них кишенями з захисними модулями, плечову накладку та накладну шліцу, розташовану знизу пілочки, який відрізняється тим, що 1 UA 87781 U оснащений погоном, розташованим на пілочці та спинці, що з'єднані по плечових зрізах, кишені пілочки та спинки містять додаткову тасьму, настрочену вздовж бічних сторін кожної кишені, що входить у плечовий зріз, настрочуючись разом з погоном на деталі пілочки та спинки. 2 UA 87781 U 3 UA 87781 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
