Водна суспензія, що містить частинки твердої речовини, і спосіб її виготовлення

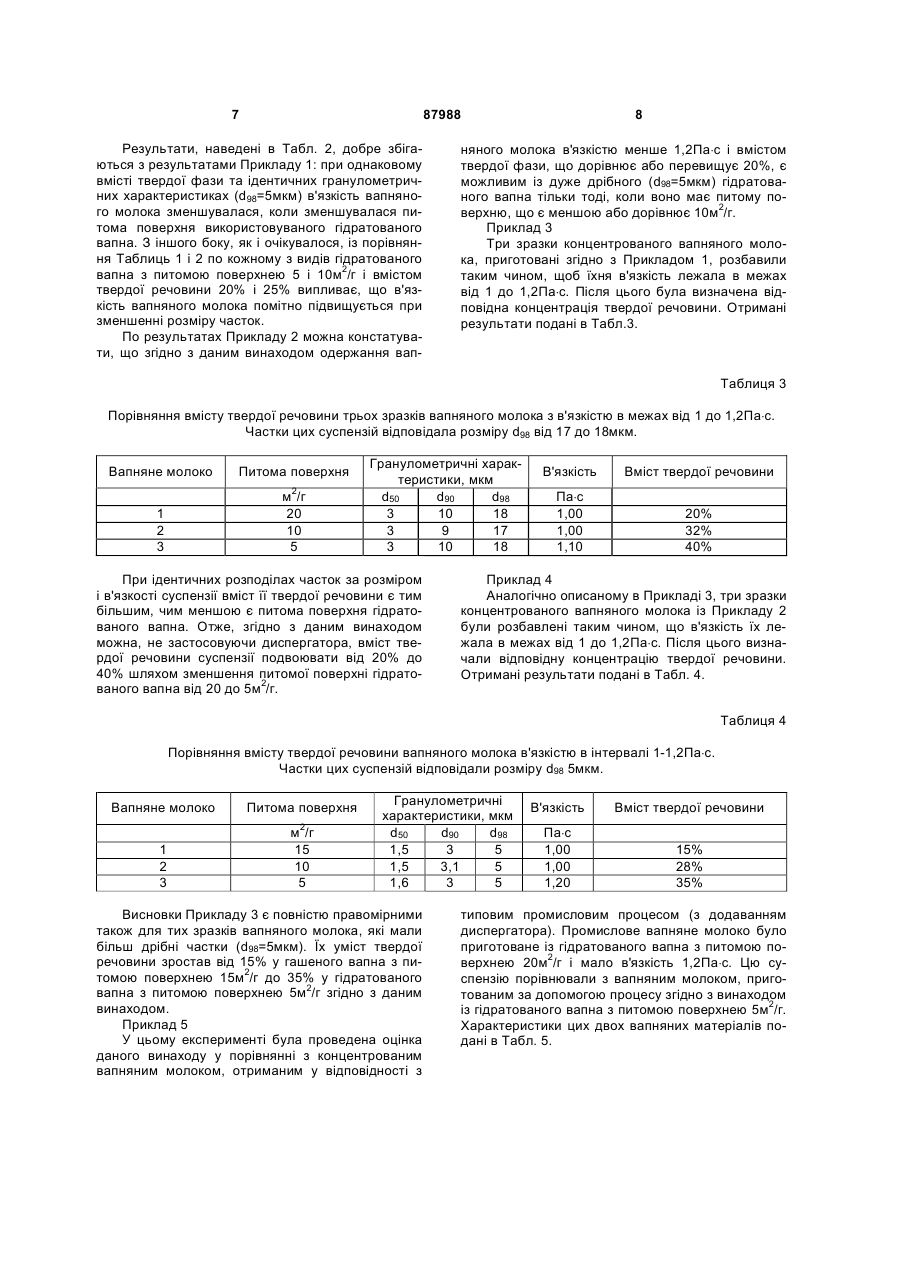

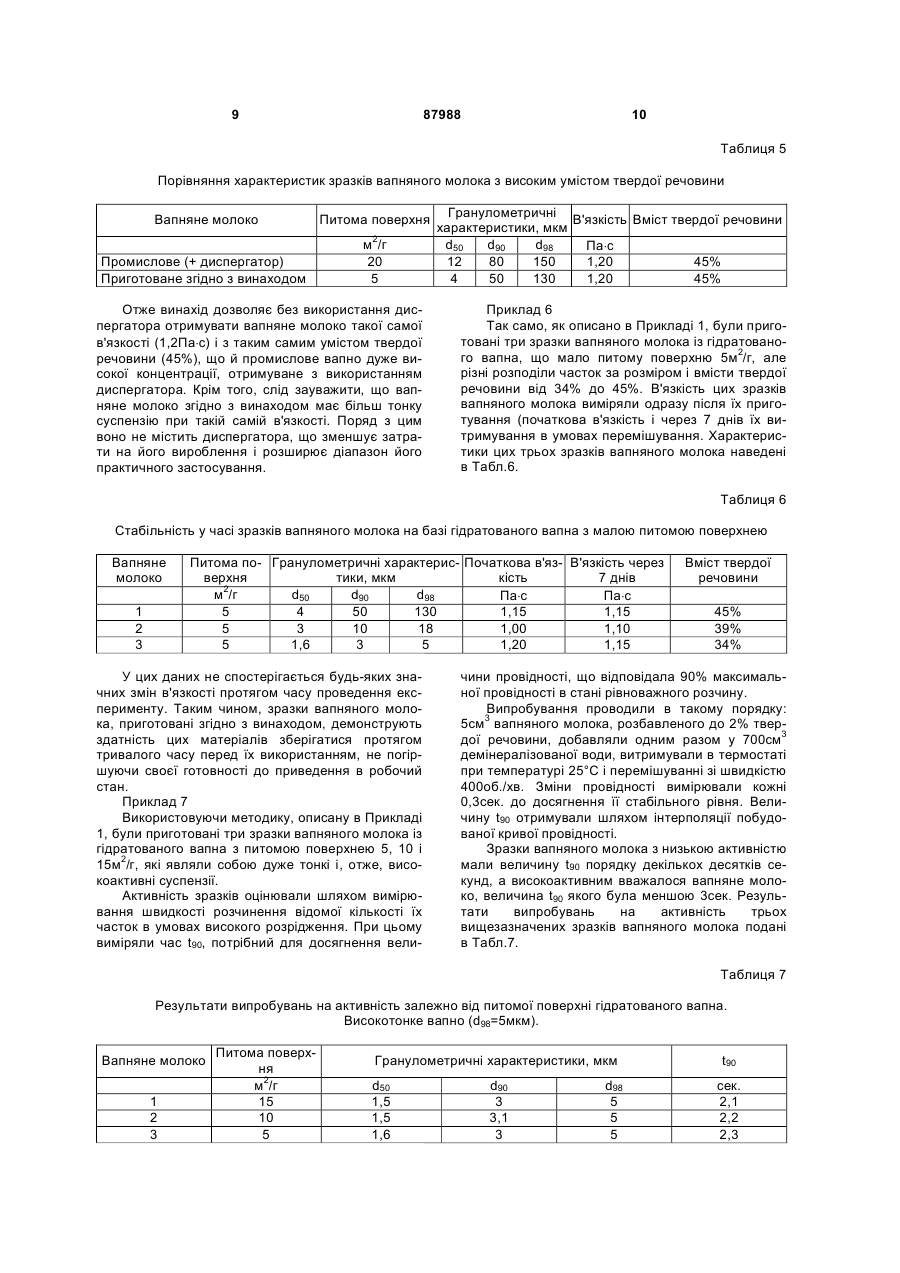

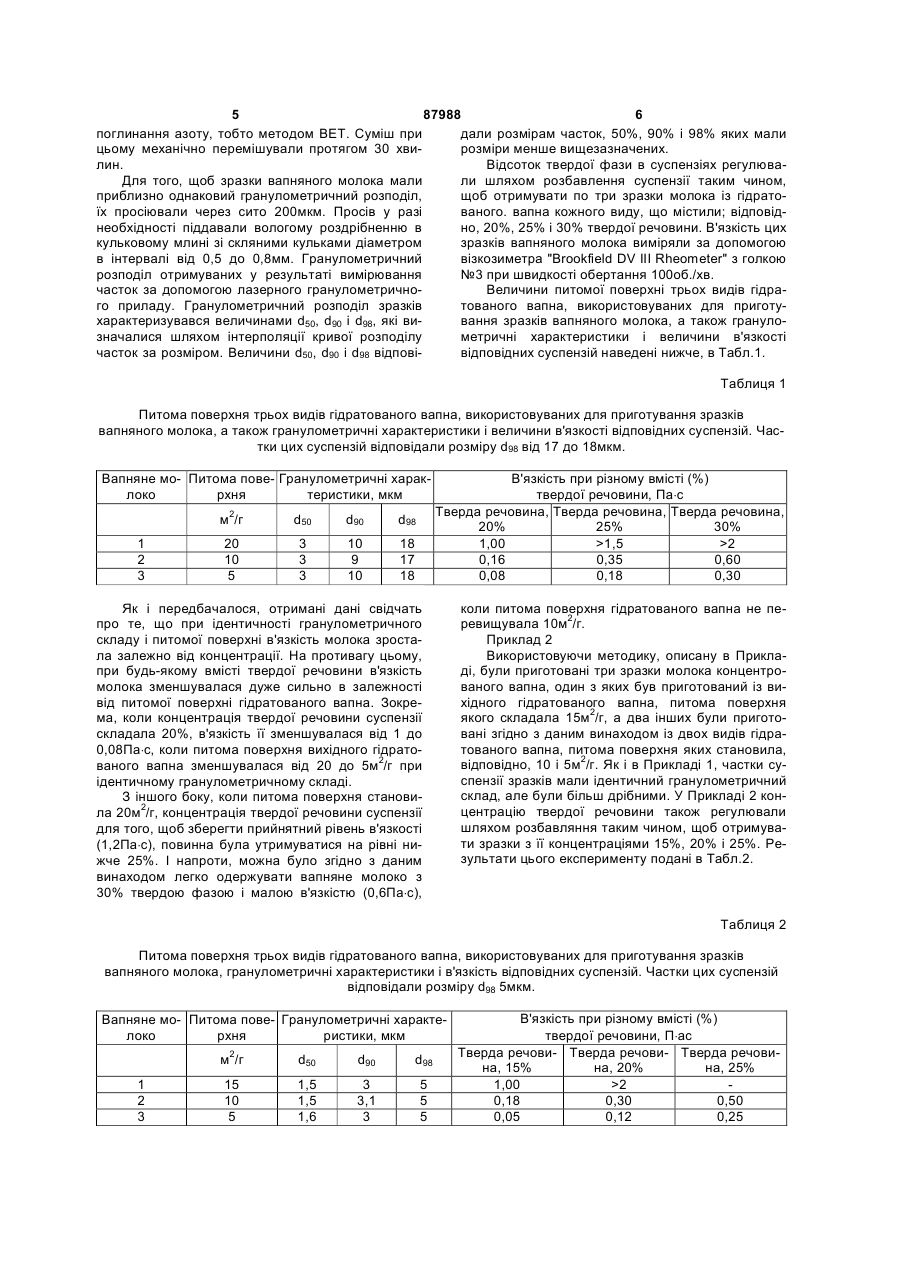

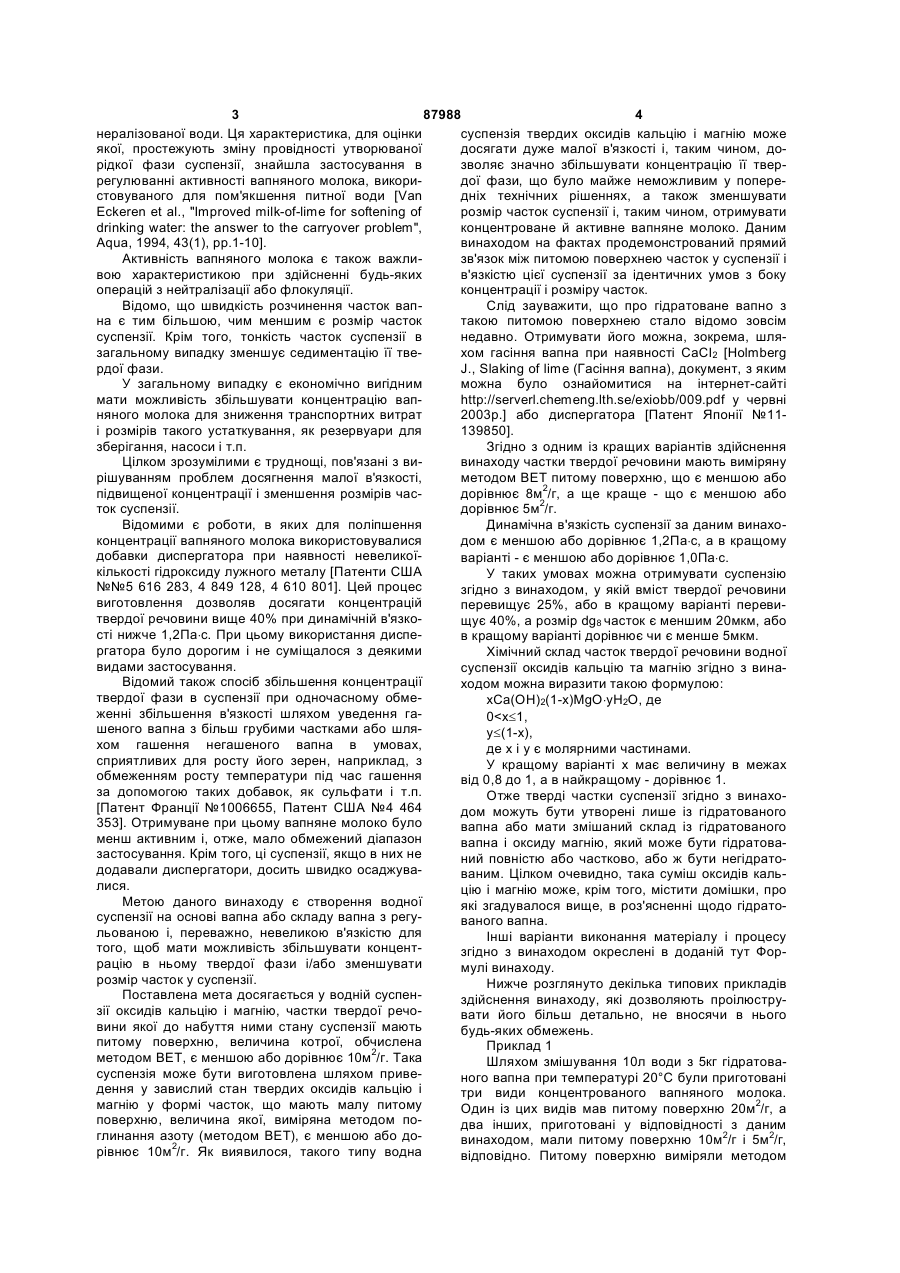

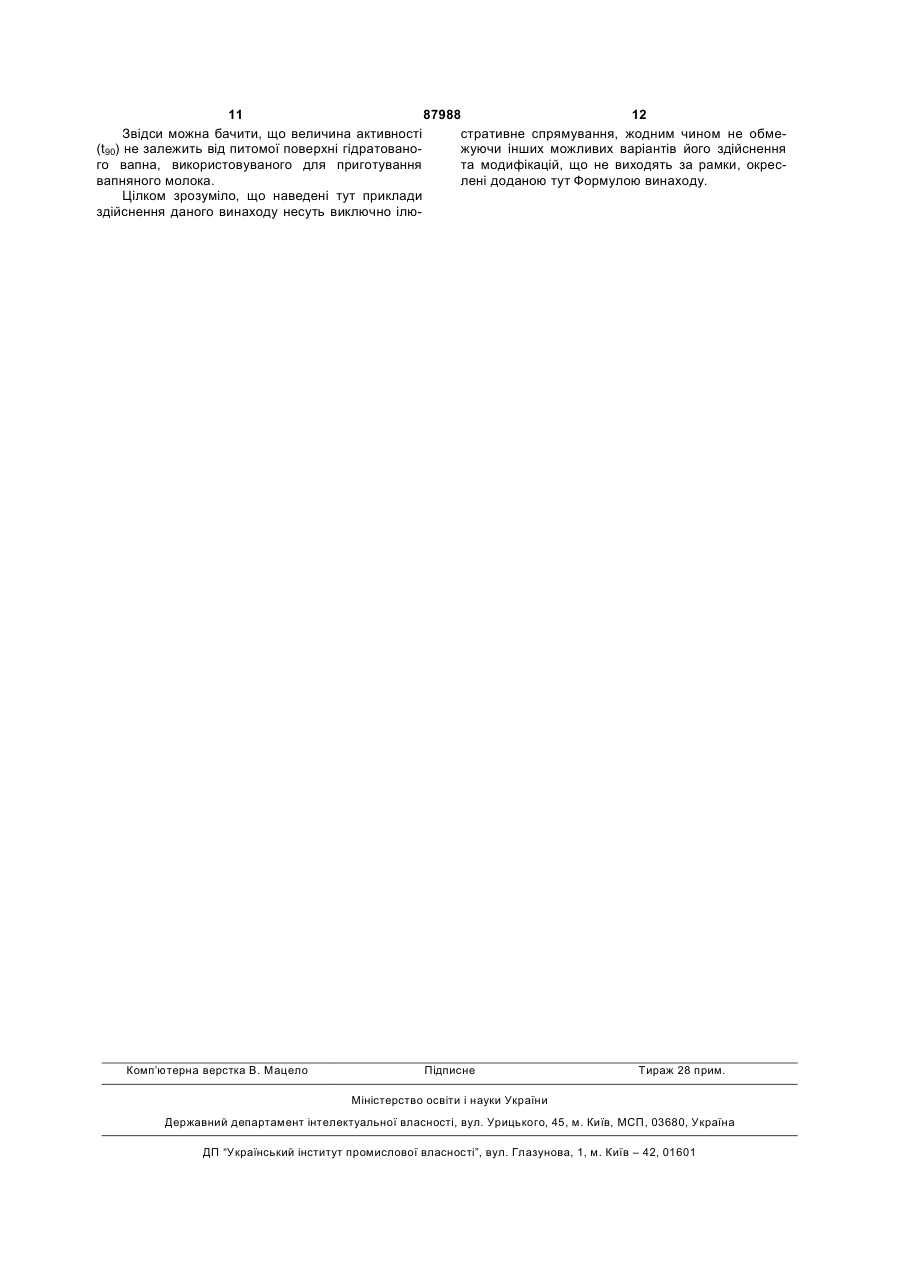

1. Водна суспензія, що містить частинки твердої речовини, яка відрізняється тим, що частинки, до приведення їх у стан суспензії, мають обчислену за методом BET питому поверхню, що є меншою або дорівнює 10 м2/г, причому частинки твердої речовини відповідають формулі: хСа(ОН)2·(1-х)МgО·уН2O, де 02 0,18 0,30 0,50 0,05 0,12 0,25 7 87988 Результати, наведені в Табл. 2, добре збігаються з результатами Прикладу 1: при однаковому вмісті твердої фази та ідентичних гранулометричних характеристиках (d98=5мкм) в'язкість вапняного молока зменшувалася, коли зменшувалася питома поверхня використовуваного гідратованого вапна. З іншого боку, як і очікувалося, із порівняння Таблиць 1 і 2 по кожному з видів гідратованого вапна з питомою поверхнею 5 і 10м2/г і вмістом твердої речовини 20% і 25% випливає, що в'язкість вапняного молока помітно підвищується при зменшенні розміру часток. По результатах Прикладу 2 можна констатувати, що згідно з даним винаходом одержання вап 8 няного молока в'язкістю менше 1,2Па×с і вмістом твердої фази, що дорівнює або перевищує 20%, є можливим із дуже дрібного (d98=5мкм) гідратованого вапна тільки тоді, коли воно має питому поверхню, що є меншою або дорівнює 10м2/г. Приклад 3 Три зразки концентрованого вапняного молока, приготовані згідно з Прикладом 1, розбавили таким чином, щоб їхня в'язкість лежала в межах від 1 до 1,2Па×с. Після цього була визначена відповідна концентрація твердої речовини. Отримані результати подані в Табл.3. Таблиця 3 Порівняння вмісту твердої речовини трьох зразків вапняного молока з в'язкістю в межах від 1 до 1,2Па×с. Частки цих суспензій відповідала розміру d98 від 17 до 18мкм. Вапняне молоко Питома поверхня 2 м /г 20 10 5 1 2 3 Гранулометричні характеристики, мкм d50 d90 d98 3 10 18 3 9 17 3 10 18 При ідентичних розподілах часток за розміром і в'язкості суспензії вміст її твердої речовини є тим більшим, чим меншою є питома поверхня гідратованого вапна. Отже, згідно з даним винаходом можна, не застосовуючи диспергатора, вміст твердої речовини суспензії подвоювати від 20% до 40% шляхом зменшення питомої поверхні гідратованого вапна від 20 до 5м2/г. В'язкість Вміст твердої речовини Па×с 1,00 1,00 1,10 20% 32% 40% Приклад 4 Аналогічно описаному в Прикладі 3, три зразки концентрованого вапняного молока із Прикладу 2 були розбавлені таким чином, що в'язкість їх лежала в межах від 1 до 1,2Па×с. Після цього визначали відповідну концентрацію твердої речовини. Отримані результати подані в Табл. 4. Таблиця 4 Порівняння вмісту твердої речовини вапняного молока в'язкістю в інтервалі 1-1,2Па×с. Частки цих суспензій відповідали розміру d98 5мкм. Вапняне молоко Питома поверхня 2 1 2 3 м /г 15 10 5 Гранулометричні характеристики, мкм d50 d90 d98 1,5 3 5 1,5 3,1 5 1,6 3 5 Висновки Прикладу 3 є повністю правомірними також для тих зразків вапняного молока, які мали більш дрібні частки (d98=5мкм). Їх уміст твердої речовини зростав від 15% у гашеного вапна з питомою поверхнею 15м2/г до 35% у гідратованого вапна з питомою поверхнею 5м2/г згідно з даним винаходом. Приклад 5 У цьому експерименті була проведена оцінка даного винаходу у порівнянні з концентрованим вапняним молоком, отриманим у відповідності з В'язкість Вміст твердої речовини Па×с 1,00 1,00 1,20 15% 28% 35% типовим промисловим процесом (з додаванням диспергатора). Промислове вапняне молоко було приготоване із гідратованого вапна з питомою поверхнею 20м2/г і мало в'язкість 1,2Па×с. Цю суспензію порівнювали з вапняним молоком, приготованим за допомогою процесу згідно з винаходом із гідратованого вапна з питомою поверхнею 5м2/г. Характеристики цих двох вапняних матеріалів подані в Табл. 5. 9 87988 10 Таблиця 5 Порівняння характеристик зразків вапняного молока з високим умістом твердої речовини Вапняне молоко Питома поверхня Промислове (+ диспергатор) Приготоване згідно з винаходом м2/г 20 5 Отже винахід дозволяє без використання диспергатора отримувати вапняне молоко такої самої в'язкості (1,2Па×с) і з таким самим умістом твердої речовини (45%), що й промислове вапно дуже високої концентрації, отримуване з використанням диспергатора. Крім того, слід зауважити, що вапняне молоко згідно з винаходом має більш тонку суспензію при такій самій в'язкості. Поряд з цим воно не містить диспергатора, що зменшує затрати на його вироблення і розширює діапазон його практичного застосування. Гранулометричні В'язкість Вміст твердої речовини характеристики, мкм d50 d90 d98 Па×с 12 80 150 1,20 45% 4 50 130 1,20 45% Приклад 6 Так само, як описано в Прикладі 1, були приготовані три зразки вапняного молока із гідратованого вапна, що мало питому поверхню 5м2/г, але різні розподіли часток за розміром і вмісти твердої речовини від 34% до 45%. В'язкість цих зразків вапняного молока виміряли одразу після їх приготування (початкова в'язкість і через 7 днів їх витримування в умовах перемішування. Характеристики цих трьох зразків вапняного молока наведені в Табл.6. Таблиця 6 Стабільність у часі зразків вапняного молока на базі гідратованого вапна з малою питомою поверхнею Вапняне молоко 1 2 3 Питома по- Гранулометричні характерис- Початкова в'яз- В'язкість через верхня тики, мкм кість 7 днів м2/г d50 d90 d98 Па×с Па×с 5 4 50 130 1,15 1,15 5 3 10 18 1,00 1,10 5 1,6 3 5 1,20 1,15 У цих даних не спостерігається будь-яких значних змін в'язкості протягом часу проведення експерименту. Таким чином, зразки вапняного молока, приготовані згідно з винаходом, демонструють здатність цих матеріалів зберігатися протягом тривалого часу перед їх використанням, не погіршуючи своєї готовності до приведення в робочий стан. Приклад 7 Використовуючи методику, описану в Прикладі 1, були приготовані три зразки вапняного молока із гідратованого вапна з питомою поверхнею 5, 10 і 15м2/г, які являли собою дуже тонкі і, отже, високоактивні суспензії. Активність зразків оцінювали шляхом вимірювання швидкості розчинення відомої кількості їх часток в умовах високого розрідження. При цьому виміряли час t90, потрібний для досягнення вели Вміст твердої речовини 45% 39% 34% чини провідності, що відповідала 90% максимальної провідності в стані рівноважного розчину. Випробування проводили в такому порядку: 5см3 вапняного молока, розбавленого до 2% твердої речовини, добавляли одним разом у 700см3 демінералізованої води, витримували в термостаті при температурі 25°С і перемішуванні зі швидкістю 400об./хв. Зміни провідності вимірювали кожні 0,3сек. до досягнення її стабільного рівня. Величину t90 отримували шляхом інтерполяції побудованої кривої провідності. Зразки вапняного молока з низькою активністю мали величину t90 порядку декількох десятків секунд, а високоактивним вважалося вапняне молоко, величина t90 якого була меншою 3сек. Результати випробувань на активність трьох вищезазначених зразків вапняного молока подані в Табл.7. Таблиця 7 Результати випробувань на активність залежно від питомої поверхні гідратованого вапна. Високотонке вапно (d98=5мкм). Вапняне молоко 1 2 3 Питома поверхня м2/г 15 10 5 Гранулометричні характеристики, мкм d50 1,5 1,5 1,6 d90 3 3,1 3 d98 5 5 5 t90 сек. 2,1 2,2 2,3 11 87988 12 Звідси можна бачити, що величина активності стративне спрямування, жодним чином не обме(t90) не залежить від питомої поверхні гідратованожуючи інших можливих варіантів його здійснення го вапна, використовуваного для приготування та модифікацій, що не виходять за рамки, окресвапняного молока. лені доданою тут Формулою винаходу. Цілком зрозуміло, що наведені тут приклади здійснення даного винаходу несуть виключно ілю Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
