Елемент ключової комбінації в заготовці ключа та ключ

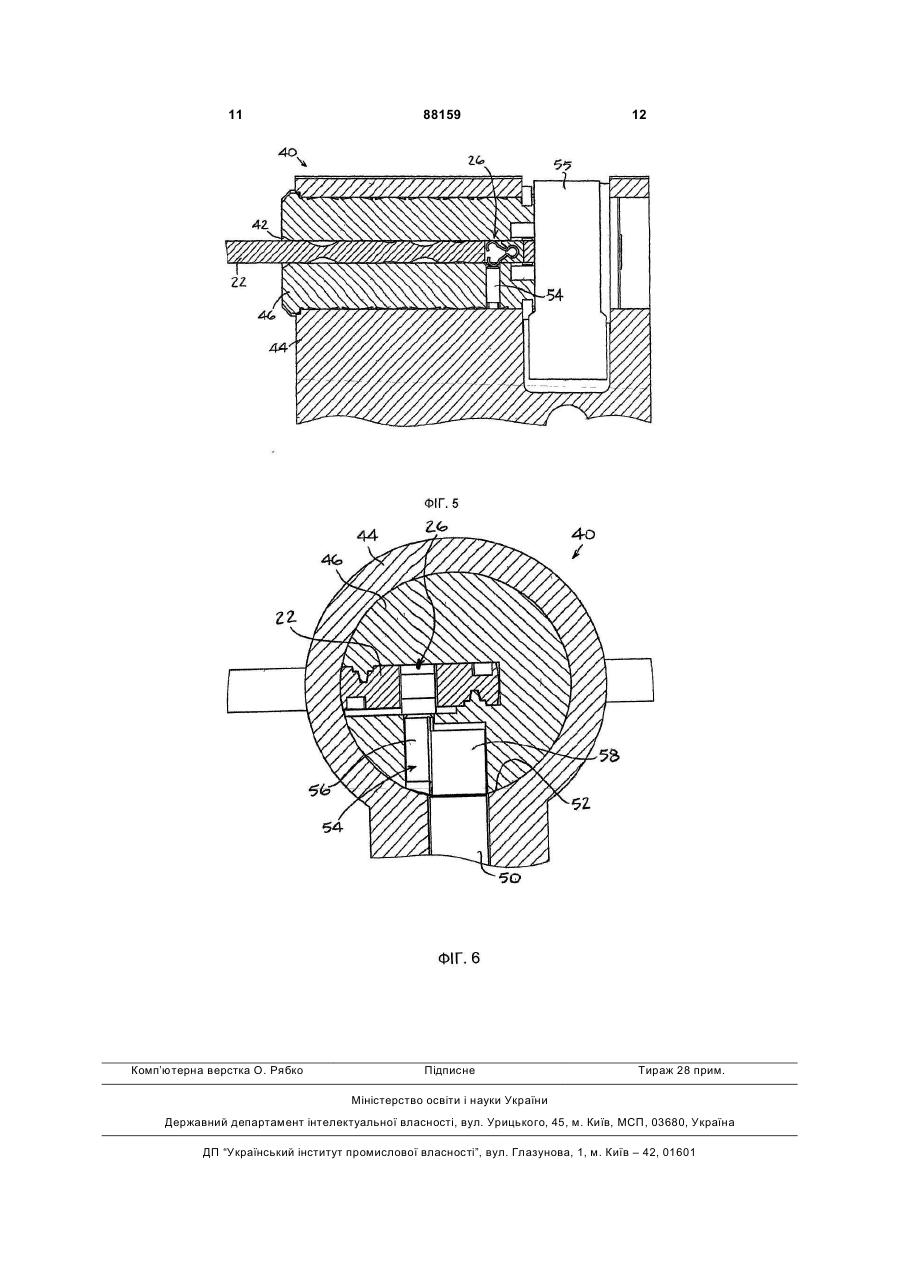

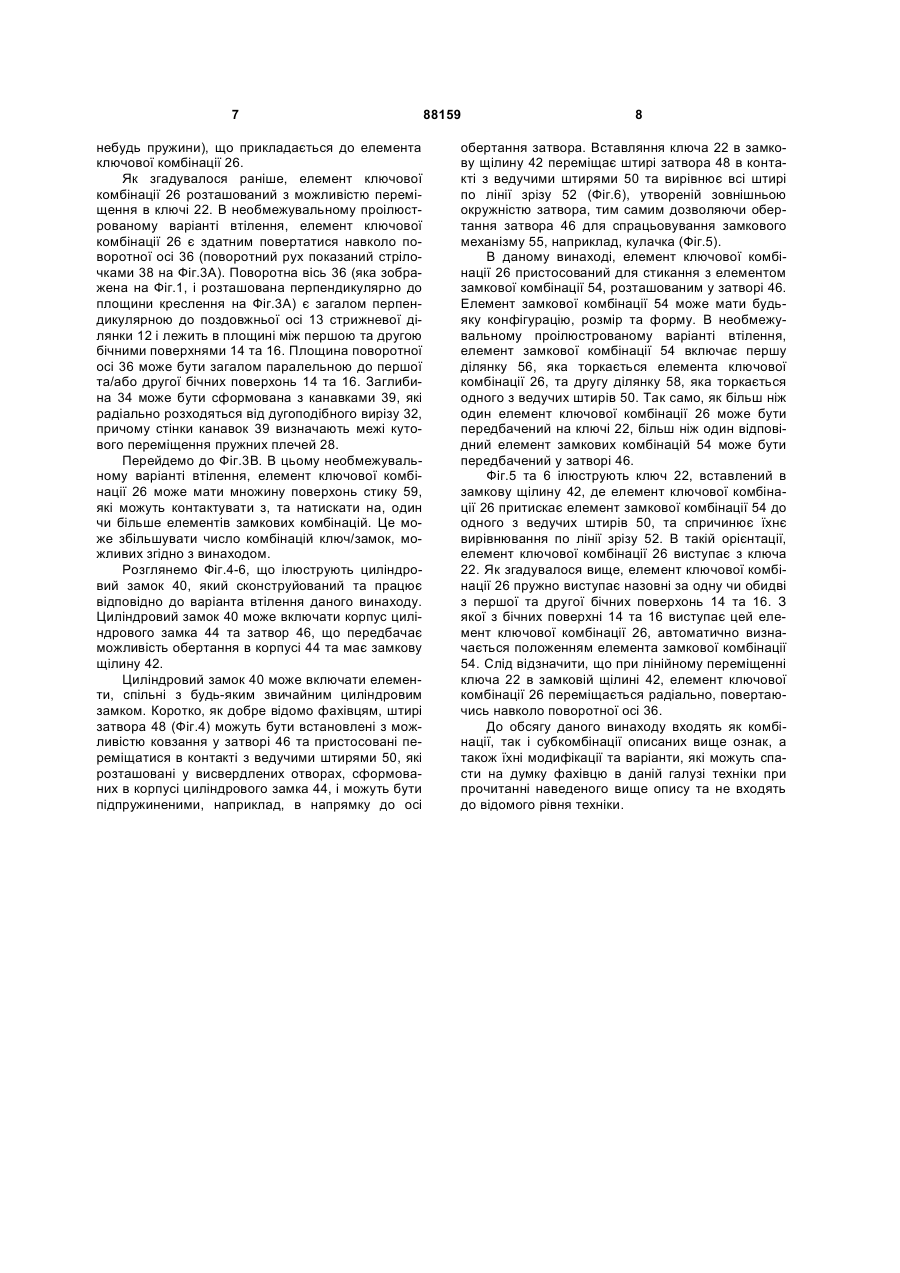

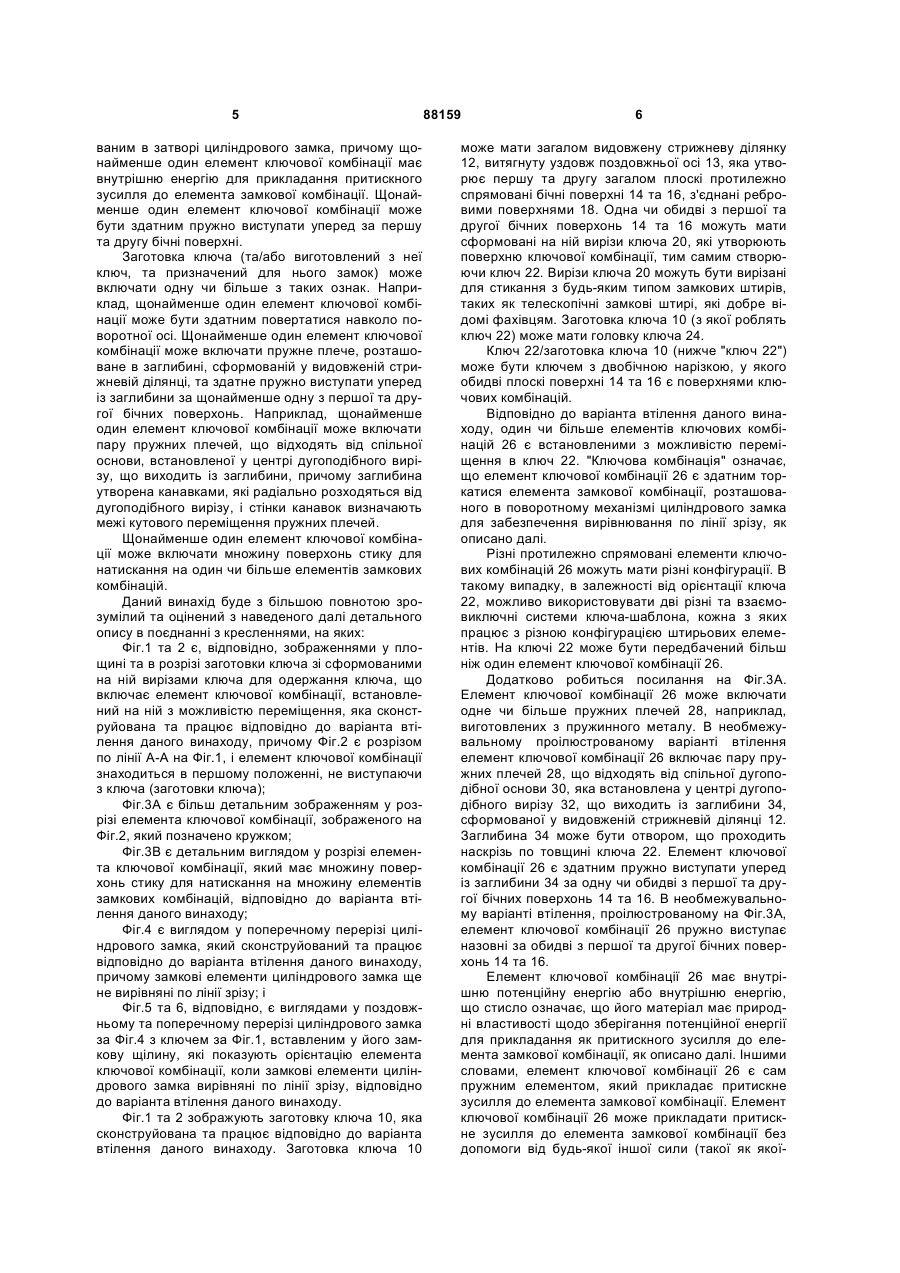

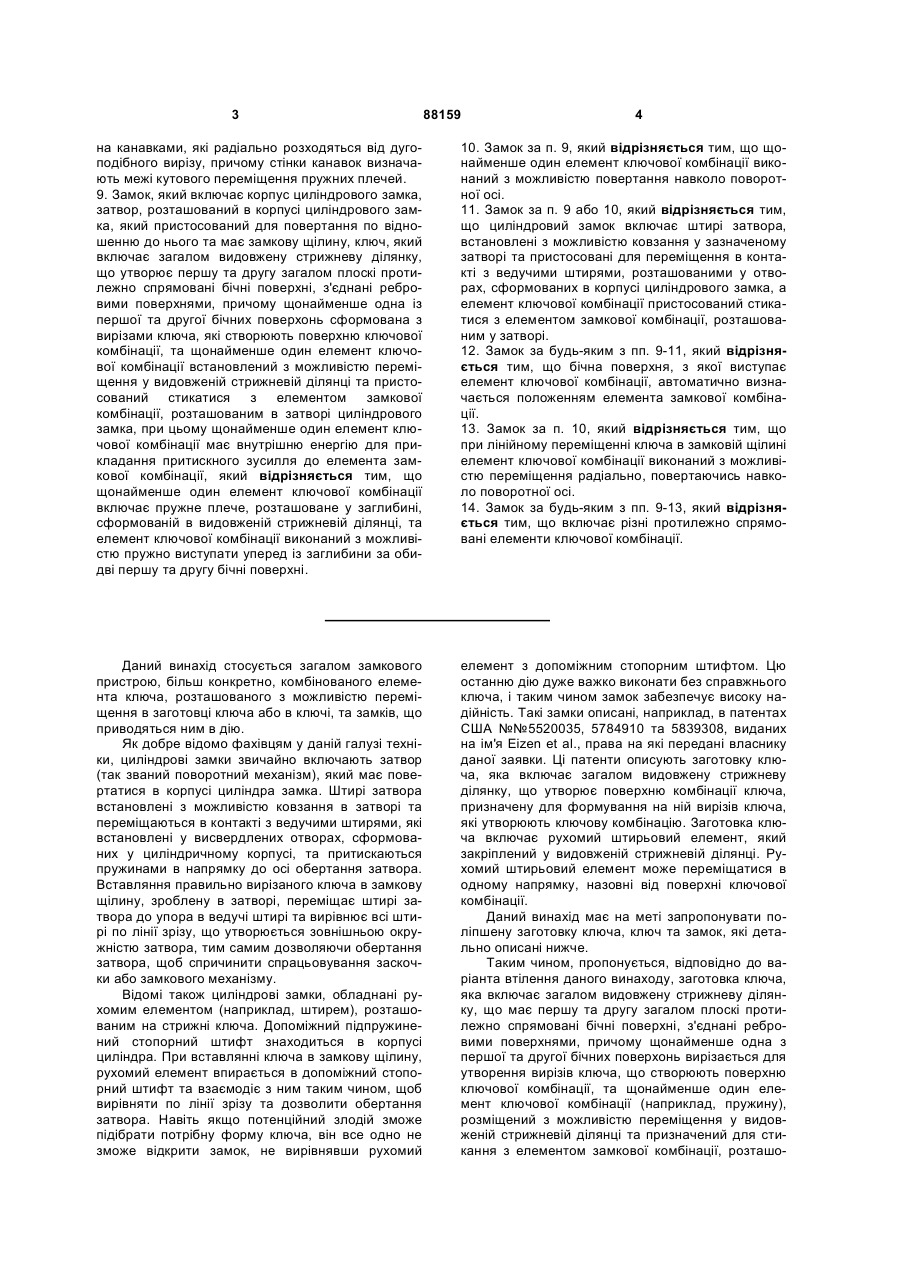

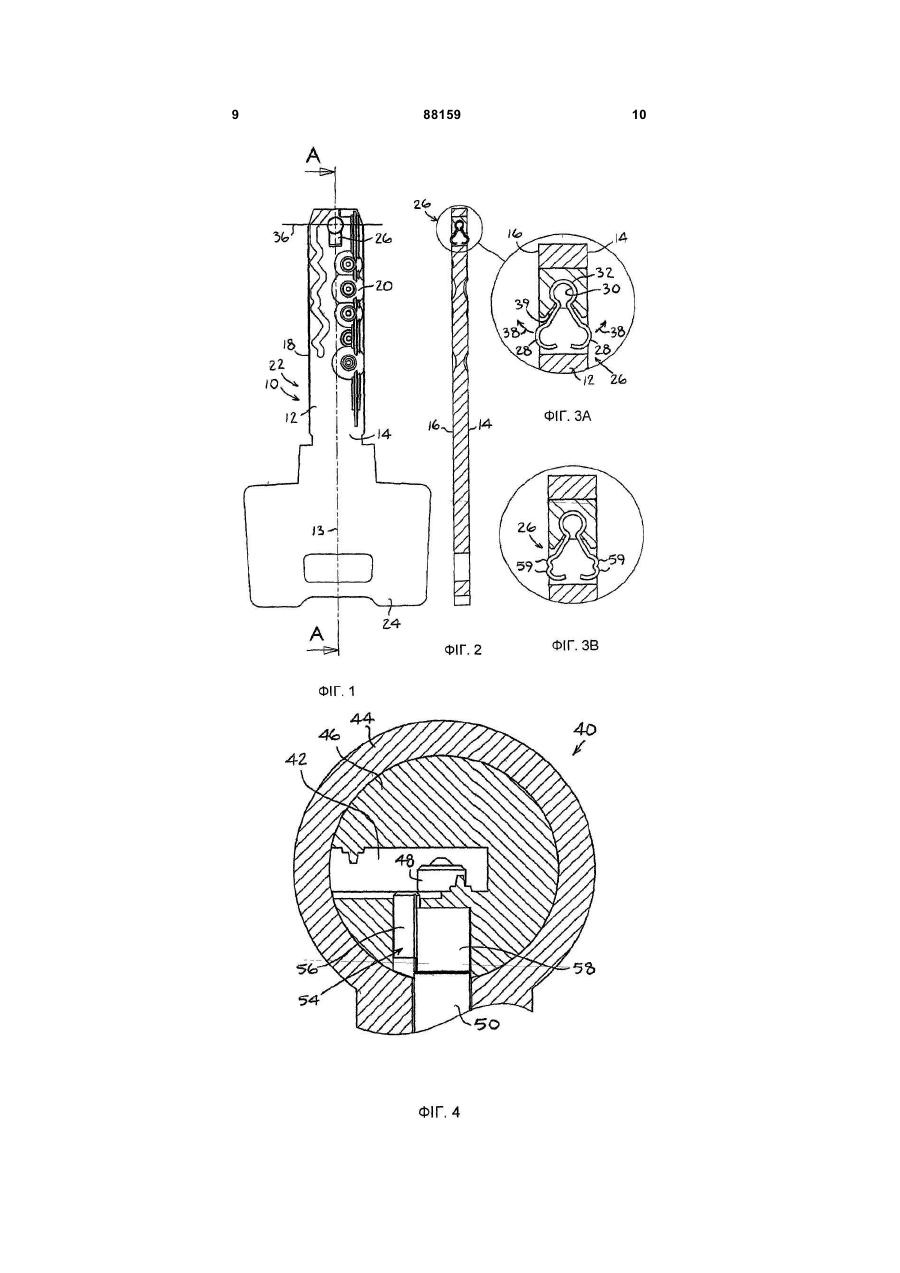

1. Заготовка ключа, що включає загалом видовжену стрижневу ділянку, що утворює першу та другу загалом плоскі протилежно спрямовані бічні поверхні, з'єднані ребровими поверхнями, причому щонайменше одна із зазначених першої та другої бічних поверхонь вирізана з утворенням вирізів ключа, які створюють поверхню ключової комбінації, та щонайменше один елемент ключової комбінації встановлений з можливістю переміщення у видовженій стрижневій ділянці та пристосований стикатися з елементом замкової комбінації, розташованим у затворі циліндрового замка, при цьому щонайменше один елемент ключової комбінації має внутрішню енергію для прикладання притискного зусилля до елемента замкової комбінації, яка відрізняється тим, що щонайменше один елемент ключової комбінації включає пружне плече, розташоване у заглибині, сформованій в видовженій стрижневій ділянці, та елемент ключової комбінації виконаний з можливістю пружно виступати назовні із заглибини за обидві із зазначених першої та другої бічних поверхонь. 2. Заготовка ключа за п. 1, яка відрізняється тим, що щонайменше один елемент ключової комбінації виконаний з можливістю повертання навколо поворотної осі. 3. Заготовка ключа за будь-яким з попередніх пунктів, яка відрізняється тим, що щонайменше один елемент ключової комбінації включає множину 2 (19) 1 3 88159 4 на канавками, які радіально розходяться від дугоподібного вирізу, причому стінки канавок визначають межі кутового переміщення пружних плечей. 9. Замок, який включає корпус циліндрового замка, затвор, розташований в корпусі циліндрового замка, який пристосований для повертання по відношенню до нього та має замкову щілину, ключ, який включає загалом видовжену стрижневу ділянку, що утворює першу та другу загалом плоскі протилежно спрямовані бічні поверхні, з'єднані ребровими поверхнями, причому щонайменше одна із першої та другої бічних поверхонь сформована з вирізами ключа, які створюють поверхню ключової комбінації, та щонайменше один елемент ключової комбінації встановлений з можливістю переміщення у видовженій стрижневій ділянці та пристосований стикатися з елементом замкової комбінації, розташованим в затворі циліндрового замка, при цьому щонайменше один елемент ключової комбінації має внутрішню енергію для прикладання притискного зусилля до елемента замкової комбінації, який відрізняється тим, що щонайменше один елемент ключової комбінації включає пружне плече, розташоване у заглибині, сформованій в видовженій стрижневій ділянці, та елемент ключової комбінації виконаний з можливістю пружно виступати уперед із заглибини за обидві першу та другу бічні поверхні. 10. Замок за п. 9, який відрізняється тим, що щонайменше один елемент ключової комбінації виконаний з можливістю повертання навколо поворотної осі. 11. Замок за п. 9 або 10, який відрізняється тим, що циліндровий замок включає штирі затвора, встановлені з можливістю ковзання у зазначеному затворі та пристосовані для переміщення в контакті з ведучими штирями, розташованими у отворах, сформованих в корпусі циліндрового замка, а елемент ключової комбінації пристосований стикатися з елементом замкової комбінації, розташованим у затворі. 12. Замок за будь-яким з пп. 9-11, який відрізняється тим, що бічна поверхня, з якої виступає елемент ключової комбінації, автоматично визначається положенням елемента замкової комбінації. 13. Замок за п. 10, який відрізняється тим, що при лінійному переміщенні ключа в замковій щілині елемент ключової комбінації виконаний з можливістю переміщення радіально, повертаючись навколо поворотної осі. 14. Замок за будь-яким з пп. 9-13, який відрізняється тим, що включає різні протилежно спрямовані елементи ключової комбінації. Даний винахід стосується загалом замкового пристрою, більш конкретно, комбінованого елемента ключа, розташованого з можливістю переміщення в заготовці ключа або в ключі, та замків, що приводяться ним в дію. Як добре відомо фахівцям у даній галузі техніки, циліндрові замки звичайно включають затвор (так званий поворотний механізм), який має повертатися в корпусі циліндра замка. Штирі затвора встановлені з можливістю ковзання в затворі та переміщаються в контакті з ведучими штирями, які встановлені у висвердлених отворах, сформованих у циліндричному корпусі, та притискаються пружинами в напрямку до осі обертання затвора. Вставляння правильно вирізаного ключа в замкову щілину, зроблену в затворі, переміщає штирі затвора до упора в ведучі штирі та вирівнює всі штирі по лінії зрізу, що утворюється зовнішньою окружністю затвора, тим самим дозволяючи обертання затвора, щоб спричинити спрацьовування заскочки або замкового механізму. Відомі також циліндрові замки, обладнані рухомим елементом (наприклад, штирем), розташованим на стрижні ключа. Допоміжний підпружинений стопорний штифт знаходиться в корпусі циліндра. При вставлянні ключа в замкову щілину, рухомий елемент впирається в допоміжний стопорний штифт та взаємодіє з ним таким чином, щоб вирівняти по лінії зрізу та дозволити обертання затвора. Навіть якщо потенційний злодій зможе підібрати потрібну форму ключа, він все одно не зможе відкрити замок, не вирівнявши рухомий елемент з допоміжним стопорним штифтом. Цю останню дію дуже важко виконати без справжнього ключа, і таким чином замок забезпечує високу надійність. Такі замки описані, наприклад, в патентах США №№5520035, 5784910 та 5839308, виданих на ім'я Eizen et al., права на які передані власнику даної заявки. Ці патенти описують заготовку ключа, яка включає загалом видовжену стрижневу ділянку, що утворює поверхню комбінації ключа, призначену для формування на ній вирізів ключа, які утворюють ключову комбінацію. Заготовка ключа включає рухомий штирьовий елемент, який закріплений у видовженій стрижневій ділянці. Рухомий штирьовий елемент може переміщатися в одному напрямку, назовні від поверхні ключової комбінації. Даний винахід має на меті запропонувати поліпшену заготовку ключа, ключ та замок, які детально описані нижче. Таким чином, пропонується, відповідно до варіанта втілення даного винаходу, заготовка ключа, яка включає загалом видовжену стрижневу ділянку, що має першу та другу загалом плоскі протилежно спрямовані бічні поверхні, з'єднані ребровими поверхнями, причому щонайменше одна з першої та другої бічних поверхонь вирізається для утворення вирізів ключа, що створюють поверхню ключової комбінації, та щонайменше один елемент ключової комбінації (наприклад, пружину), розміщений з можливістю переміщення у видовженій стрижневій ділянці та призначений для стикання з елементом замкової комбінації, розташо 5 ваним в затворі циліндрового замка, причому щонайменше один елемент ключової комбінації має внутрішню енергію для прикладання притискного зусилля до елемента замкової комбінації. Щонайменше один елемент ключової комбінації може бути здатним пружно виступати уперед за першу та другу бічні поверхні. Заготовка ключа (та/або виготовлений з неї ключ, та призначений для нього замок) може включати одну чи більше з таких ознак. Наприклад, щонайменше один елемент ключової комбінації може бути здатним повертатися навколо поворотної осі. Щонайменше один елемент ключової комбінації може включати пружне плече, розташоване в заглибині, сформованій у видовженій стрижневій ділянці, та здатне пружно виступати уперед із заглибини за щонайменше одну з першої та другої бічних поверхонь. Наприклад, щонайменше один елемент ключової комбінації може включати пару пружних плечей, що відходять від спільної основи, встановленої у центрі дугоподібного вирізу, що виходить із заглибини, причому заглибина утворена канавками, які радіально розходяться від дугоподібного вирізу, і стінки канавок визначають межі кутового переміщення пружних плечей. Щонайменше один елемент ключової комбінації може включати множину поверхонь стику для натискання на один чи більше елементів замкових комбінацій. Даний винахід буде з більшою повнотою зрозумілий та оцінений з наведеного далі детального опису в поєднанні з кресленнями, на яких: Фіг.1 та 2 є, відповідно, зображеннями у площині та в розрізі заготовки ключа зі сформованими на ній вирізами ключа для одержання ключа, що включає елемент ключової комбінації, встановлений на ній з можливістю переміщення, яка сконструйована та працює відповідно до варіанта втілення даного винаходу, причому Фіг.2 є розрізом по лінії А-А на Фіг.1, і елемент ключової комбінації знаходиться в першому положенні, не виступаючи з ключа (заготовки ключа); Фіг.3А є більш детальним зображенням у розрізі елемента ключової комбінації, зображеного на Фіг.2, який позначено кружком; Фіг.3В є детальним виглядом у розрізі елемента ключової комбінації, який має множину поверхонь стику для натискання на множину елементів замкових комбінацій, відповідно до варіанта втілення даного винаходу; Фіг.4 є виглядом у поперечному перерізі циліндрового замка, який сконструйований та працює відповідно до варіанта втілення даного винаходу, причому замкові елементи циліндрового замка ще не вирівняні по лінії зрізу; і Фіг.5 та 6, відповідно, є виглядами у поздовжньому та поперечному перерізі циліндрового замка за Фіг.4 з ключем за Фіг.1, вставленим у його замкову щілину, які показують орієнтацію елемента ключової комбінації, коли замкові елементи циліндрового замка вирівняні по лінії зрізу, відповідно до варіанта втілення даного винаходу. Фіг.1 та 2 зображують заготовку ключа 10, яка сконструйована та працює відповідно до варіанта втілення даного винаходу. Заготовка ключа 10 88159 6 може мати загалом видовжену стрижневу ділянку 12, витягнуту уздовж поздовжньої осі 13, яка утворює першу та другу загалом плоскі протилежно спрямовані бічні поверхні 14 та 16, з'єднані ребровими поверхнями 18. Одна чи обидві з першої та другої бічних поверхонь 14 та 16 можуть мати сформовані на ній вирізи ключа 20, які утворюють поверхню ключової комбінації, тим самим створюючи ключ 22. Вирізи ключа 20 можуть бути вирізані для стикання з будь-яким типом замкових штирів, таких як телескопічні замкові штирі, які добре відомі фахівцям. Заготовка ключа 10 (з якої роблять ключ 22) може мати головку ключа 24. Ключ 22/заготовка ключа 10 (нижче "ключ 22") може бути ключем з двобічною нарізкою, у якого обидві плоскі поверхні 14 та 16 є поверхнями ключових комбінацій. Відповідно до варіанта втілення даного винаходу, один чи більше елементів ключових комбінацій 26 є встановленими з можливістю переміщення в ключ 22. "Ключова комбінація" означає, що елемент ключової комбінації 26 є здатним торкатися елемента замкової комбінації, розташованого в поворотному механізмі циліндрового замка для забезпечення вирівнювання по лінії зрізу, як описано далі. Різні протилежно спрямовані елементи ключових комбінацій 26 можуть мати різні конфігурації. В такому випадку, в залежності від орієнтації ключа 22, можливо використовувати дві різні та взаємовиключні системи ключа-шаблона, кожна з яких працює з різною конфігурацією штирьових елементів. На ключі 22 може бути передбачений більш ніж один елемент ключової комбінації 26. Додатково робиться посилання на Фіг.3А. Елемент ключової комбінації 26 може включати одне чи більше пружних плечей 28, наприклад, виготовлених з пружинного металу. В необмежувальному проілюстрованому варіанті втілення елемент ключової комбінації 26 включає пару пружних плечей 28, що відходять від спільної дугоподібної основи 30, яка встановлена у центрі дугоподібного вирізу 32, що виходить із заглибини 34, сформованої у видовженій стрижневій ділянці 12. Заглибина 34 може бути отвором, що проходить наскрізь по товщині ключа 22. Елемент ключової комбінації 26 є здатним пружно виступати уперед із заглибини 34 за одну чи обидві з першої та другої бічних поверхонь 14 та 16. В необмежувальному варіанті втілення, проілюстрованому на Фіг.3А, елемент ключової комбінації 26 пружно виступає назовні за обидві з першої та другої бічних поверхонь 14 та 16. Елемент ключової комбінації 26 має внутрішню потенційну енергію або внутрішню енергію, що стисло означає, що його матеріал має природні властивості щодо зберігання потенційної енергії для прикладання як притискного зусилля до елемента замкової комбінації, як описано далі. Іншими словами, елемент ключової комбінації 26 є сам пружним елементом, який прикладає притискне зусилля до елемента замкової комбінації. Елемент ключової комбінації 26 може прикладати притискне зусилля до елемента замкової комбінації без допомоги від будь-якої іншої сили (такої як якої 7 небудь пружини), що прикладається до елемента ключової комбінації 26. Як згадувалося раніше, елемент ключової комбінації 26 розташований з можливістю переміщення в ключі 22. В необмежувальному проілюстрованому варіанті втілення, елемент ключової комбінації 26 є здатним повертатися навколо поворотної осі 36 (поворотний рух показаний стрілочками 38 на Фіг.3А). Поворотна вісь 36 (яка зображена на Фіг.1, і розташована перпендикулярно до площини креслення на Фіг.3А) є загалом перпендикулярною до поздовжньої осі 13 стрижневої ділянки 12 і лежить в площині між першою та другою бічними поверхнями 14 та 16. Площина поворотної осі 36 може бути загалом паралельною до першої та/або другої бічних поверхонь 14 та 16. Заглибина 34 може бути сформована з канавками 39, які радіально розходяться від дугоподібного вирізу 32, причому стінки канавок 39 визначають межі кутового переміщення пружних плечей 28. Перейдемо до Фіг.3В. В цьому необмежувальному варіанті втілення, елемент ключової комбінації 26 може мати множину поверхонь стику 59, які можуть контактувати з, та натискати на, один чи більше елементів замкових комбінацій. Це може збільшувати число комбінацій ключ/замок, можливих згідно з винаходом. Розглянемо Фіг.4-6, що ілюструють циліндровий замок 40, який сконструйований та працює відповідно до варіанта втілення даного винаходу. Циліндровий замок 40 може включати корпус циліндрового замка 44 та затвор 46, що передбачає можливість обертання в корпусі 44 та має замкову щілину 42. Циліндровий замок 40 може включати елементи, спільні з будь-яким звичайним циліндровим замком. Коротко, як добре відомо фахівцям, штирі затвора 48 (Фіг.4) можуть бути встановлені з можливістю ковзання у затворі 46 та пристосовані переміщатися в контакті з ведучими штирями 50, які розташовані у висвердлених отворах, сформованих в корпусі циліндрового замка 44, і можуть бути підпружиненими, наприклад, в напрямку до осі 88159 8 обертання затвора. Вставляння ключа 22 в замкову щілину 42 переміщає штирі затвора 48 в контакті з ведучими штирями 50 та вирівнює всі штирі по лінії зрізу 52 (Фіг.6), утвореній зовнішньою окружністю затвора, тим самим дозволяючи обертання затвора 46 для спрацьовування замкового механізму 55, наприклад, кулачка (Фіг.5). В даному винаході, елемент ключової комбінації 26 пристосований для стикання з елементом замкової комбінації 54, розташованим у затворі 46. Елемент замкової комбінації 54 може мати будьяку конфігурацію, розмір та форму. В необмежувальному проілюстрованому варіанті втілення, елемент замкової комбінації 54 включає першу ділянку 56, яка торкається елемента ключової комбінації 26, та другу ділянку 58, яка торкається одного з ведучих штирів 50. Так само, як більш ніж один елемент ключової комбінації 26 може бути передбачений на ключі 22, більш ніж один відповідний елемент замкових комбінацій 54 може бути передбачений у затворі 46. Фіг.5 та 6 ілюструють ключ 22, вставлений в замкову щілину 42, де елемент ключової комбінації 26 притискає елемент замкової комбінації 54 до одного з ведучих штирів 50, та спричинює їхнє вирівнювання по лінії зрізу 52. В такій орієнтації, елемент ключової комбінації 26 виступає з ключа 22. Як згадувалося вище, елемент ключової комбінації 26 пружно виступає назовні за одну чи обидві з першої та другої бічних поверхонь 14 та 16. З якої з бічних поверхні 14 та 16 виступає цей елемент ключової комбінації 26, автоматично визначається положенням елемента замкової комбінації 54. Слід відзначити, що при лінійному переміщенні ключа 22 в замковій щілині 42, елемент ключової комбінації 26 переміщається радіально, повертаючись навколо поворотної осі 36. До обсягу даного винаходу входять як комбінації, так і субкомбінації описаних вище ознак, а також їхні модифікації та варіанти, які можуть спасти на думку фахівцю в даній галузі техніки при прочитанні наведеного вище опису та не входять до відомого рівня техніки. 9 88159 10 11 Комп’ютерна верстка О. Рябко 88159 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
