Дерматом з круговим механізмом для зрізування товстого повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 9

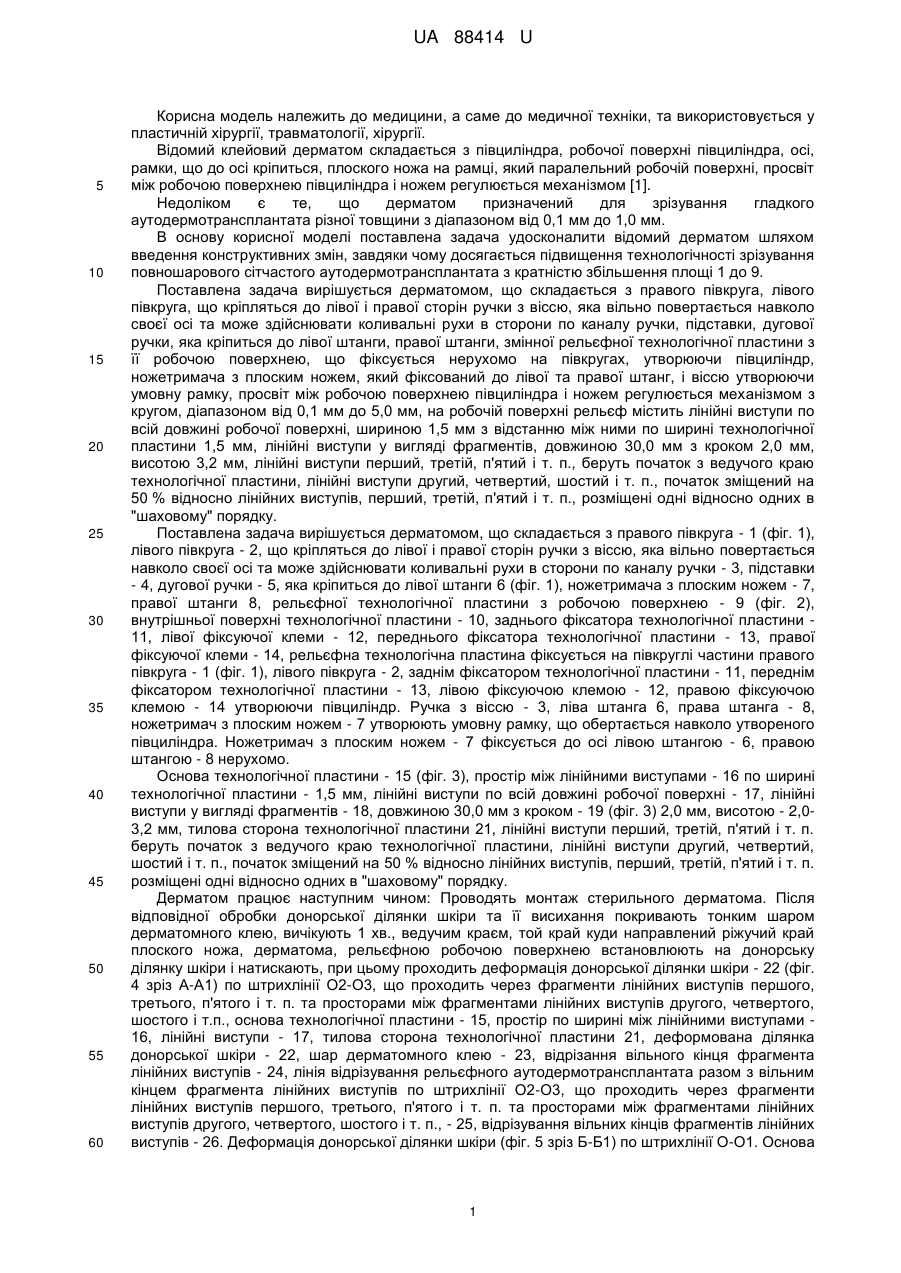

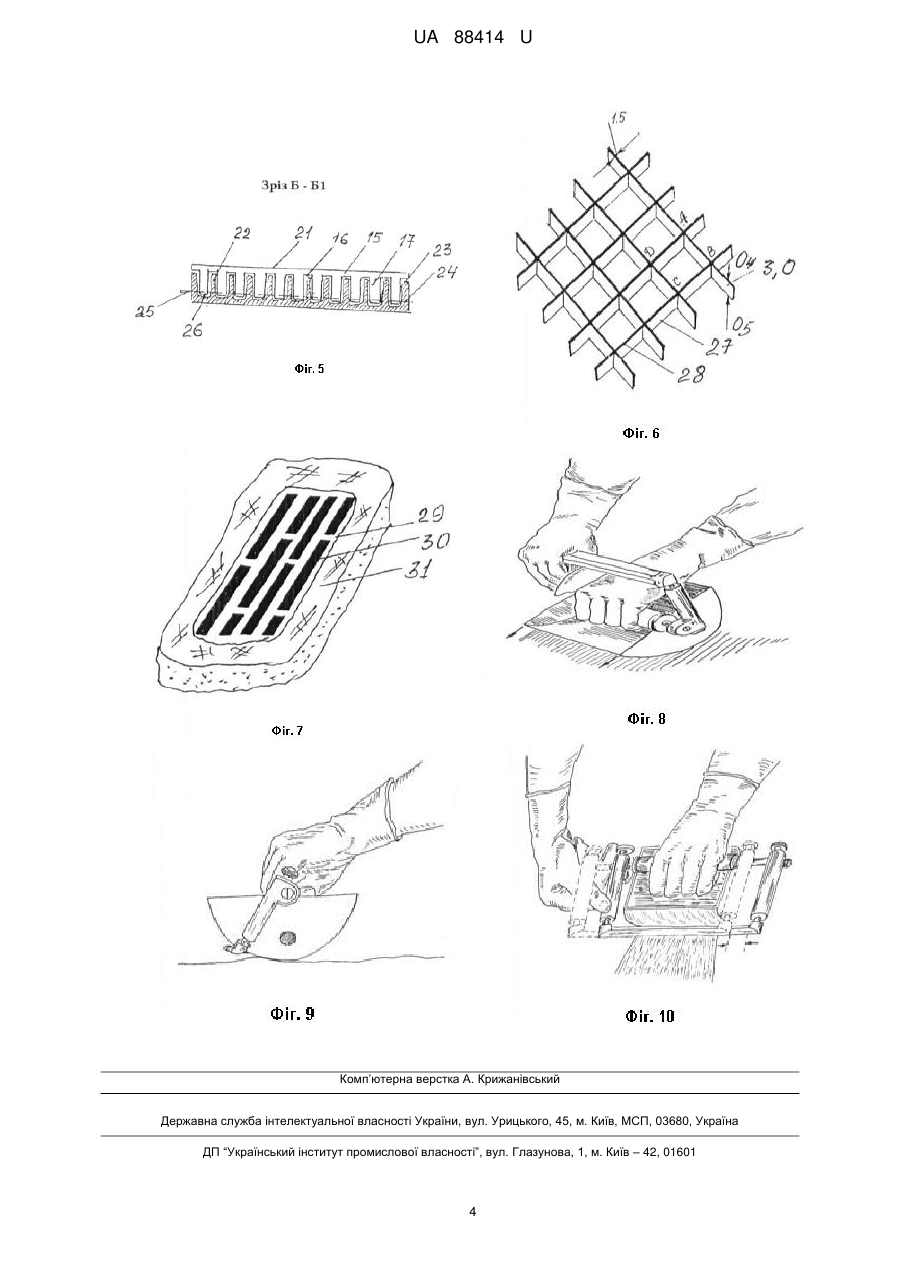

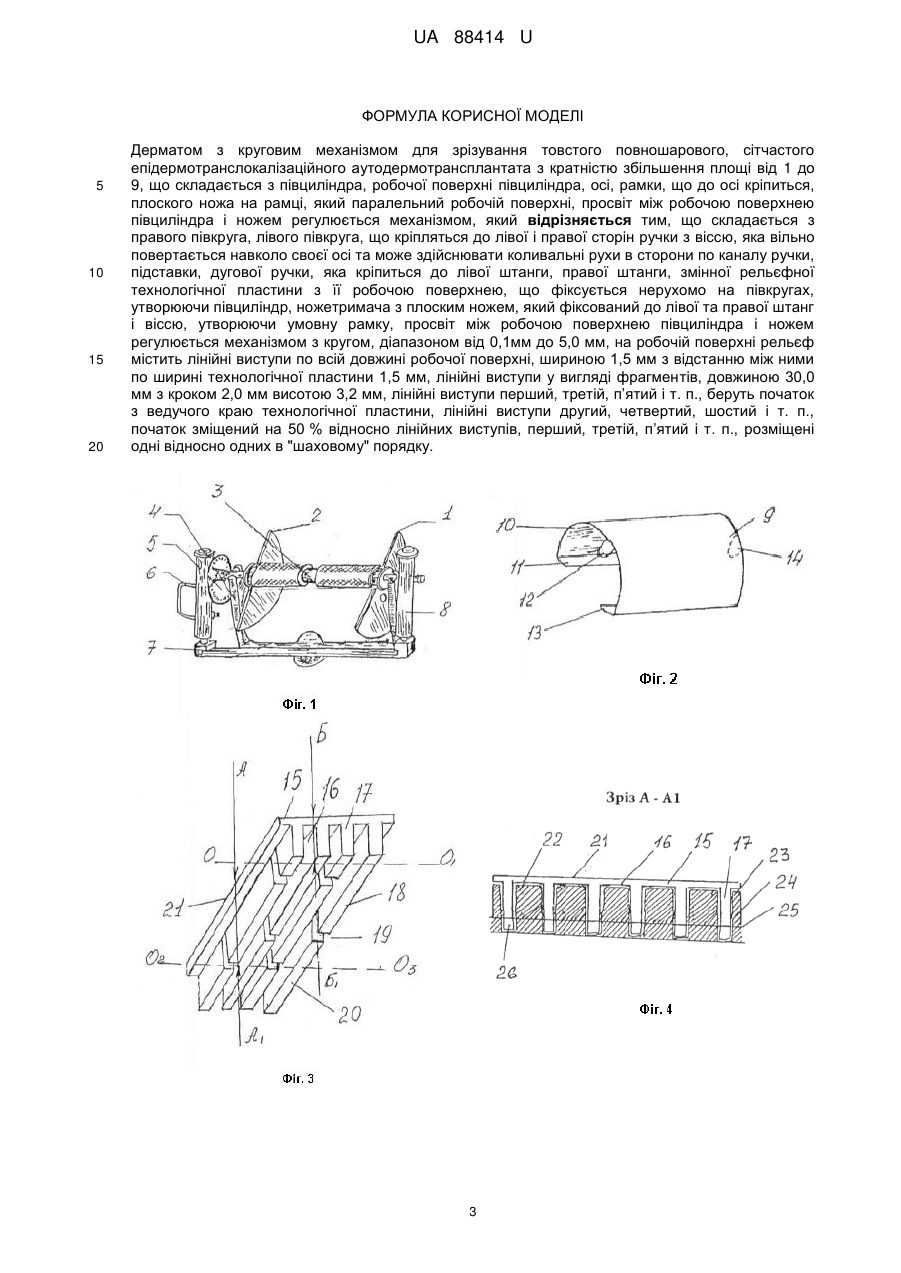

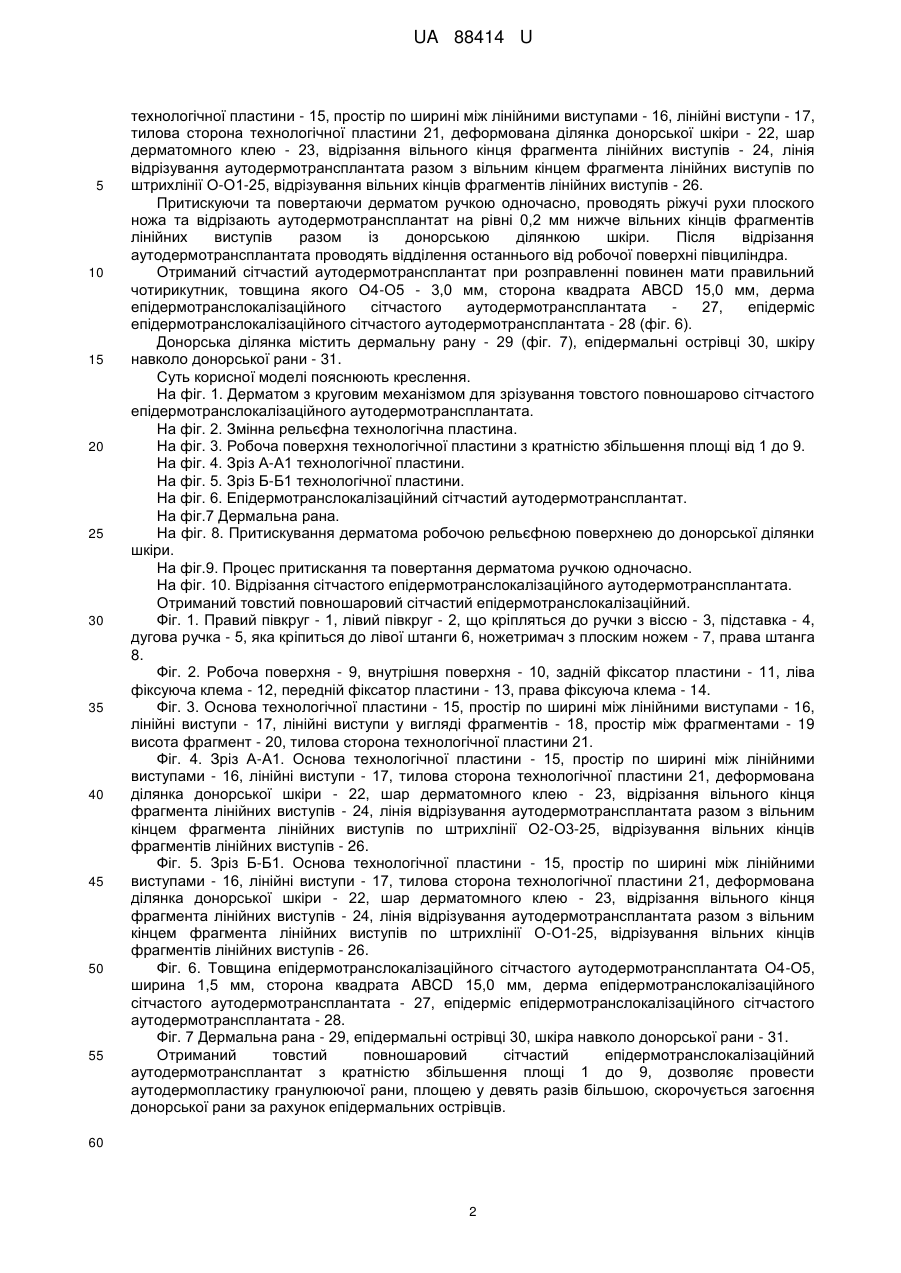

Реферат: Дерматом з круговим механізмом для зрізування товстого повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 9 складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, ножетримача з плоским ножем. UA 88414 U (54) ДЕРМАТОМ З КРУГОВИМ МЕХАНІЗМОМ ДЛЯ ЗРІЗУВАННЯ ТОВСТОГО ПОВНОШАРОВОГО, СІТЧАСТОГО ЕПІДЕРМОТРАНСЛОКАЛІЗАЦІЙНОГО АУТОДЕРМОТРАНСПЛАНТАТА З КРАТНІСТЮ ЗБІЛЬШЕННЯ ПЛОЩІ ВІД 1 ДО 9 UA 88414 U UA 88414 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, який паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування повношарового сітчастого аутодермотрансплантата з кратністю збільшення площі 1 до 9. Поставлена задача вирішується дерматомом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю утворюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазоном від 0,1 мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні, шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів, довжиною 30,0 мм з кроком 2,0 мм, висотою 3,2 мм, лінійні виступи перший, третій, п'ятий і т. п., беруть початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий, шостий і т. п., початок зміщений на 50 % відносно лінійних виступів, перший, третій, п'ятий і т. п., розміщені одні відносно одних в "шаховому" порядку. Поставлена задача вирішується дерматомом, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги 6 (фіг. 1), ножетримача з плоским ножем - 7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1 (фіг. 1), лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8 нерухомо. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17, лінійні виступи у вигляді фрагментів - 18, довжиною 30,0 мм з кроком - 19 (фіг. 3) 2,0 мм, висотою - 2,03,2 мм, тилова сторона технологічної пластини 21, лінійні виступи перший, третій, п'ятий і т. п. беруть початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий, шостий і т. п., початок зміщений на 50 % відносно лінійних виступів, перший, третій, п'ятий і т. п. розміщені одні відносно одних в "шаховому" порядку. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрихлінії О2-О3, що проходить через фрагменти лінійних виступів першого, третього, п'ятого і т. п. та просторами між фрагментами лінійних виступів другого, четвертого, шостого і т.п., основа технологічної пластини - 15, простір по ширині між лінійними виступами 16, лінійні виступи - 17, тилова сторона технологічної пластини 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, відрізання вільного кінця фрагмента лінійних виступів - 24, лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2-О3, що проходить через фрагменти лінійних виступів першого, третього, п'ятого і т. п. та просторами між фрагментами лінійних виступів другого, четвертого, шостого і т. п., - 25, відрізування вільних кінців фрагментів лінійних виступів - 26. Деформація донорської ділянки шкіри (фіг. 5 зріз Б-Б1) по штрихлінії О-О1. Основа 1 UA 88414 U 5 10 15 20 25 30 35 40 45 50 55 технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, тилова сторона технологічної пластини 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, відрізання вільного кінця фрагмента лінійних виступів - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О-О1-25, відрізування вільних кінців фрагментів лінійних виступів - 26. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильний чотирикутник, товщина якого О4-О5 - 3,0 мм, сторона квадрата ABCD 15,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28 (фіг. 6). Донорська ділянка містить дермальну рану - 29 (фіг. 7), епідермальні острівці 30, шкіру навколо донорської рани - 31. Суть корисної моделі пояснюють креслення. На фіг. 1. Дерматом з круговим механізмом для зрізування товстого повношарово сітчастого епідермотранслокалізаційного аутодермотрансплантата. На фіг. 2. Змінна рельєфна технологічна пластина. На фіг. 3. Робоча поверхня технологічної пластини з кратністю збільшення площі від 1 до 9. На фіг. 4. Зріз А-А1 технологічної пластини. На фіг. 5. Зріз Б-Б1 технологічної пластини. На фіг. 6. Епідермотранслокалізаційний сітчастий аутодермотрансплантат. На фіг.7 Дермальна рана. На фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг.9. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10. Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Отриманий товстий повношаровий сітчастий епідермотранслокалізаційний. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 висота фрагмент - 20, тилова сторона технологічної пластини 21. Фіг. 4. Зріз А-А1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, тилова сторона технологічної пластини 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, відрізання вільного кінця фрагмента лінійних виступів - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2-О3-25, відрізування вільних кінців фрагментів лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, тилова сторона технологічної пластини 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, відрізання вільного кінця фрагмента лінійних виступів - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О-О1-25, відрізування вільних кінців фрагментів лінійних виступів - 26. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О4-О5, ширина 1,5 мм, сторона квадрата ABCD 15,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Фіг. 7 Дермальна рана - 29, епідермальні острівці 30, шкіра навколо донорської рани - 31. Отриманий товстий повношаровий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі 1 до 9, дозволяє провести аутодермопластику гранулюючої рани, площею у девять разів більшою, скорочується загоєння донорської рани за рахунок епідермальних острівців. 60 2 UA 88414 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Дерматом з круговим механізмом для зрізування товстого повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 9, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, який паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, утворюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазоном від 0,1мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні, шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи у вигляді фрагментів, довжиною 30,0 мм з кроком 2,0 мм висотою 3,2 мм, лінійні виступи перший, третій, п’ятий і т. п., беруть початок з ведучого краю технологічної пластини, лінійні виступи другий, четвертий, шостий і т. п., початок зміщений на 50 % відносно лінійних виступів, перший, третій, п’ятий і т. п., розміщені одні відносно одних в "шаховому" порядку. 3 UA 88414 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
