Пломба індикаторна (варіанти)

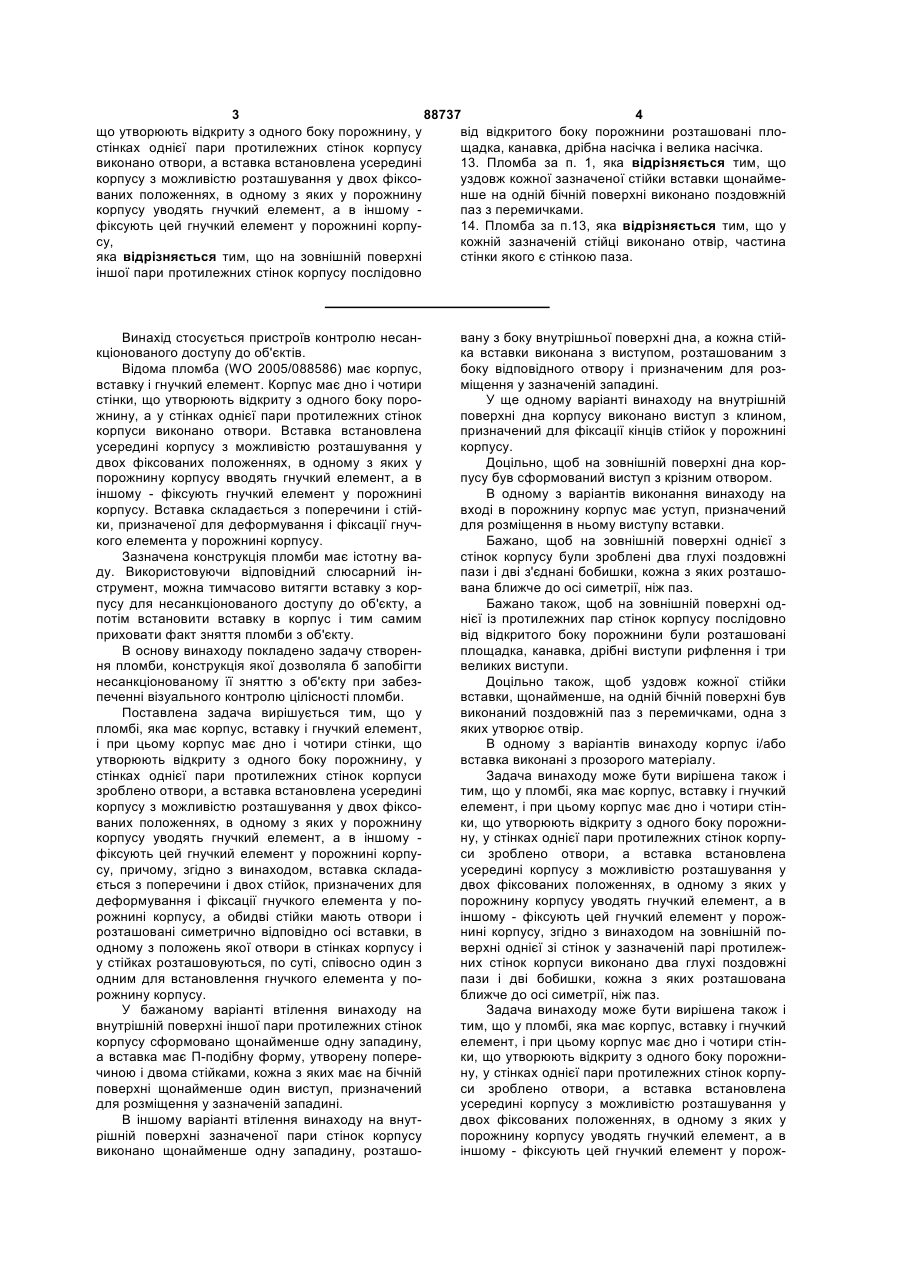

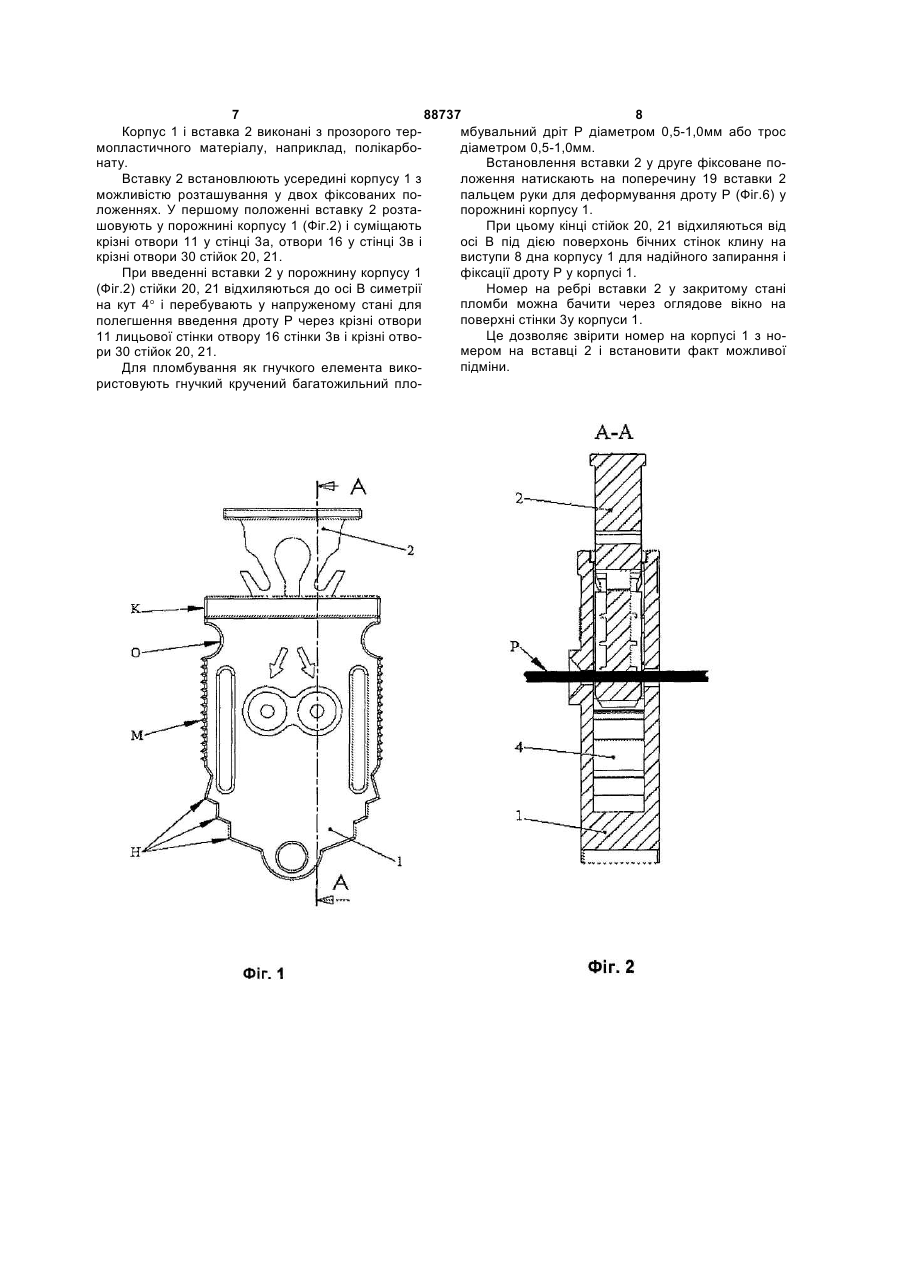

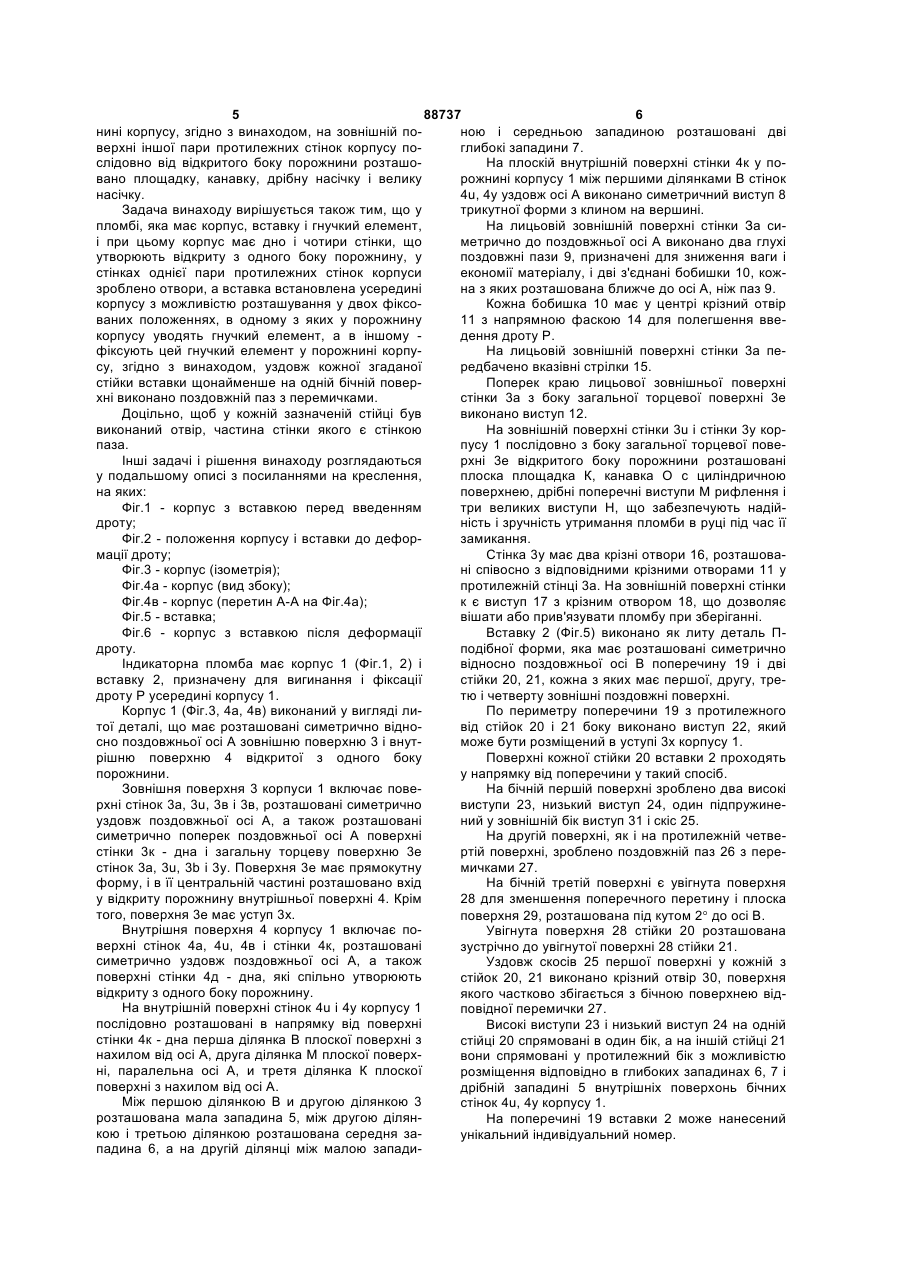

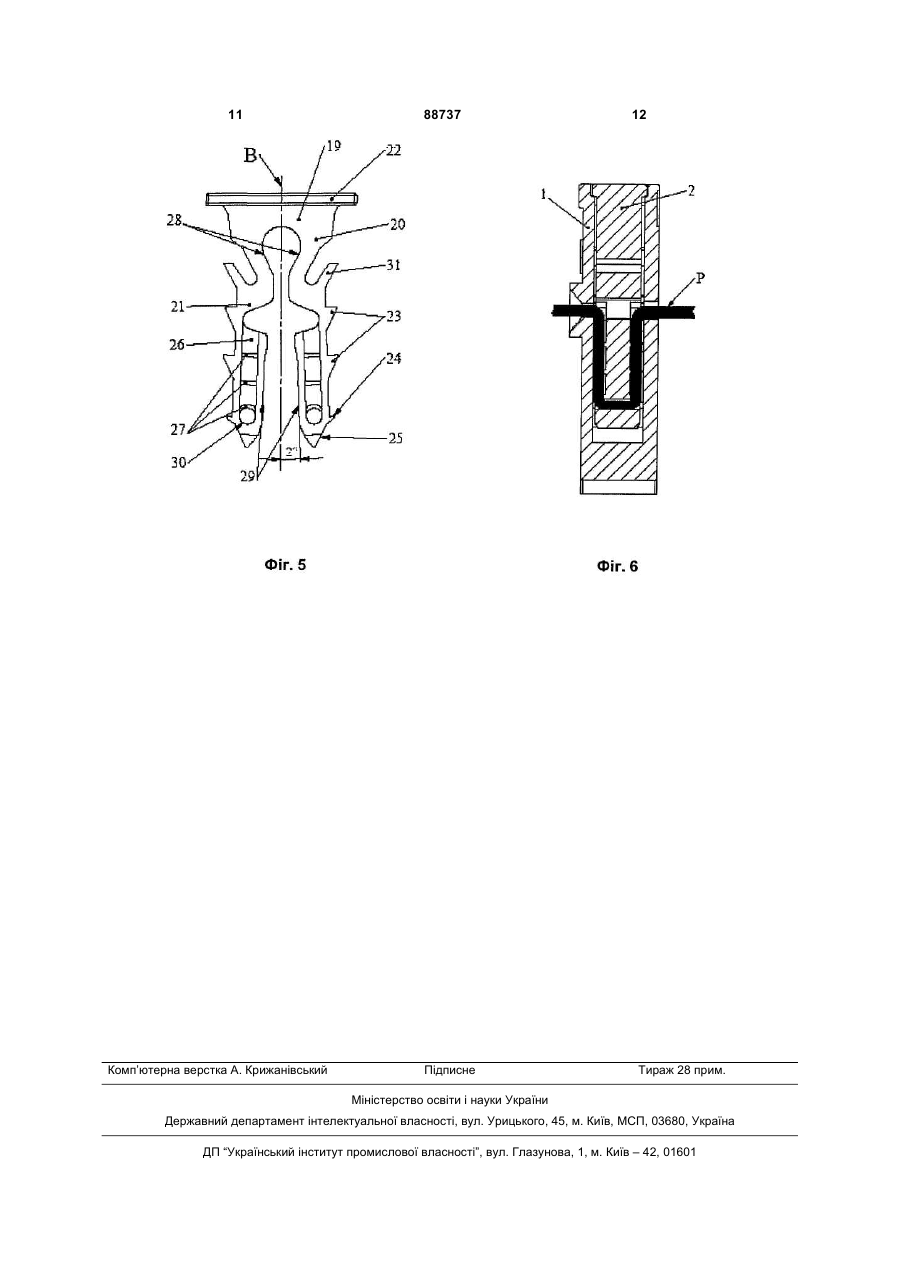

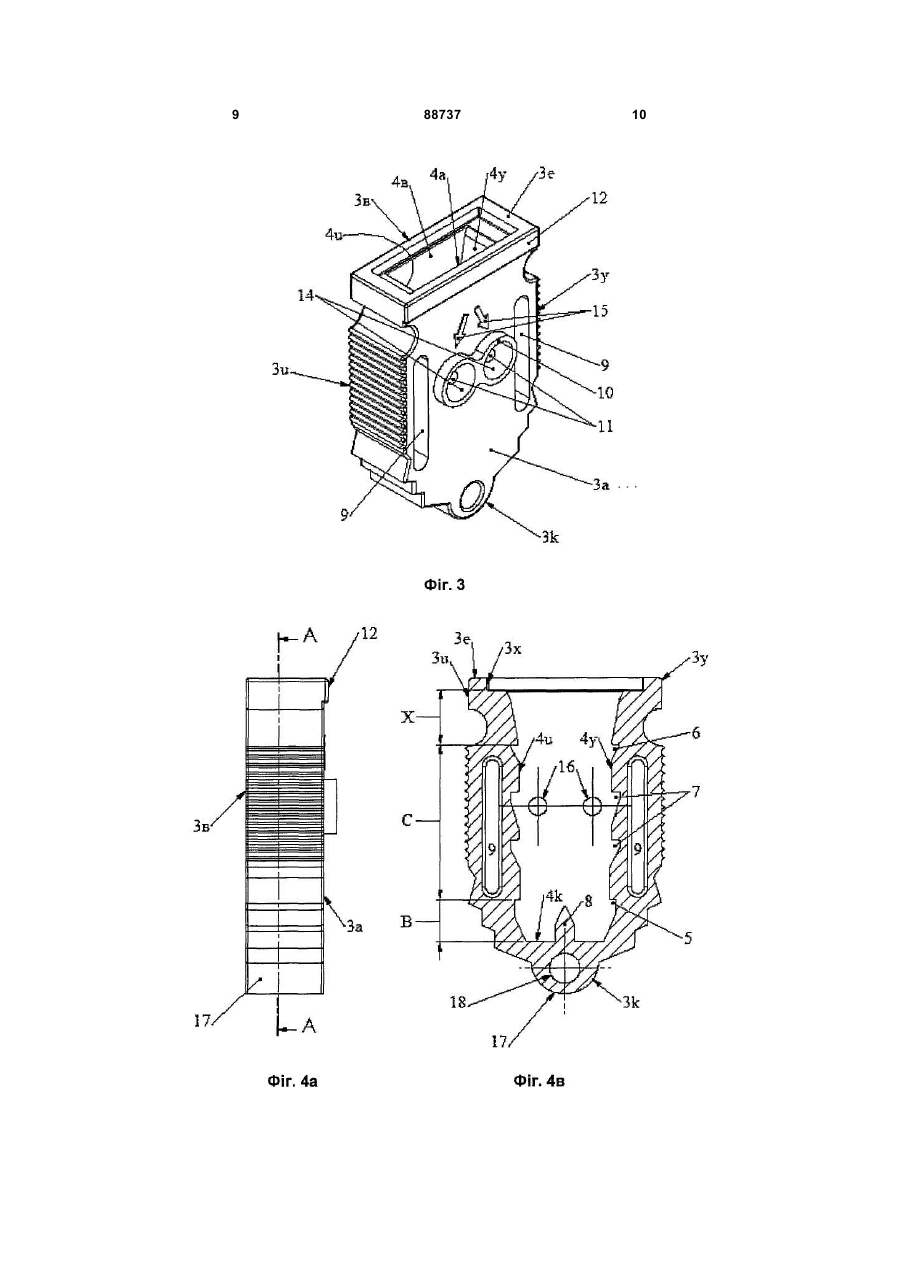

1. Пломба, яка має корпус, вставку і гнучкий елемент, і при цьому корпус має дно і чотири стінки, що утворюють відкриту з одного боку порожнину, у стінках однієї пари протилежних стінок корпусу виконано отвори, а вставка встановлена усередині корпусу з можливістю розташування у двох фіксованих положеннях, в одному з яких у порожнину корпусу уводять гнучкий елемент, а в іншому - фіксують цей гнучкий елемент у порожнині корпусу, яка відрізняється тим, що вставка складається з поперечини і двох стійок, призначених для деформування і фіксації гнучкого елемента у порожнині корпусу, причому обидві ці стійки мають отвори і розташовані симетрично відносно осі вставки, в одному з положень якої отвори у стінках корпусу і у стійках розташовуються, по суті, співвісно один з одним для установки гнучкого елемента у порожнину корпусу. 2. Пломба за п. 1, яка відрізняється тим, що на внутрішній поверхні іншої пари протилежних стінок корпусу виконано щонайменше одну западину, вставка має П-подібну форму і утворена поперечиною і двома стійками, кожна з яких має на бічній поверхні щонайменше один виступ, призначений для розміщення в згаданій западині. 3. Пломба за п. 2, яка відрізняється тим, що на внутрішній поверхні зазначеної пари стінок корпусу виконано щонайменше одну западину, розта 2 (19) 1 3 88737 4 що утворюють відкриту з одного боку порожнину, у від відкритого боку порожнини розташовані плостінках однієї пари протилежних стінок корпусу щадка, канавка, дрібна насічка і велика насічка. 13. Пломба за п. 1, яка відрізняється тим, що виконано отвори, а вставка встановлена усередині корпусу з можливістю розташування у двох фіксоуздовж кожної зазначеної стійки вставки щонаймеваних положеннях, в одному з яких у порожнину нше на одній бічній поверхні виконано поздовжній корпусу уводять гнучкий елемент, а в іншому паз з перемичками. 14. Пломба за п.13, яка відрізняється тим, що у фіксують цей гнучкий елемент у порожнині корпусу, кожній зазначеній стійці виконано отвір, частина яка відрізняється тим, що на зовнішній поверхні стінки якого є стінкою паза. іншої пари протилежних стінок корпусу послідовно Винахід стосується пристроїв контролю несанкціонованого доступу до об'єктів. Відома пломба (WO 2005/088586) має корпус, вставку і гнучкий елемент. Корпус має дно і чотири стінки, що утворюють відкриту з одного боку порожнину, а у стінках однієї пари протилежних стінок корпуси виконано отвори. Вставка встановлена усередині корпусу з можливістю розташування у двох фіксованих положеннях, в одному з яких у порожнину корпусу вводять гнучкий елемент, а в іншому - фіксують гнучкий елемент у порожнині корпусу. Вставка складається з поперечини і стійки, призначеної для деформування і фіксації гнучкого елемента у порожнині корпусу. Зазначена конструкція пломби має істотну ваду. Використовуючи відповідний слюсарний інструмент, можна тимчасово витягти вставку з корпусу для несанкціонованого доступу до об'єкту, а потім встановити вставку в корпус і тим самим приховати факт зняття пломби з об'єкту. В основу винаходу покладено задачу створення пломби, конструкція якої дозволяла б запобігти несанкціонованому її зняттю з об'єкту при забезпеченні візуального контролю цілісності пломби. Поставлена задача вирішується тим, що у пломбі, яка має корпус, вставку і гнучкий елемент, і при цьому корпус має дно і чотири стінки, що утворюють відкриту з одного боку порожнину, у стінках однієї пари протилежних стінок корпуси зроблено отвори, а вставка встановлена усередині корпусу з можливістю розташування у двох фіксованих положеннях, в одному з яких у порожнину корпусу уводять гнучкий елемент, а в іншому фіксують цей гнучкий елемент у порожнині корпусу, причому, згідно з винаходом, вставка складається з поперечини і двох стійок, призначених для деформування і фіксації гнучкого елемента у порожнині корпусу, а обидві стійки мають отвори і розташовані симетрично відповідно осі вставки, в одному з положень якої отвори в стінках корпусу і у стійках розташовуються, по суті, співосно один з одним для встановлення гнучкого елемента у порожнину корпусу. У бажаному варіанті втілення винаходу на внутрішній поверхні іншої пари протилежних стінок корпусу сформовано щонайменше одну западину, а вставка має П-подібну форму, утворену поперечиною і двома стійками, кожна з яких має на бічній поверхні щонайменше один виступ, призначений для розміщення у зазначеній западині. В іншому варіанті втілення винаходу на внутрішній поверхні зазначеної пари стінок корпусу виконано щонайменше одну западину, розташо вану з боку внутрішньої поверхні дна, а кожна стійка вставки виконана з виступом, розташованим з боку відповідного отвору і призначеним для розміщення у зазначеній западині. У ще одному варіанті винаходу на внутрішній поверхні дна корпусу виконано виступ з клином, призначений для фіксації кінців стійок у порожнині корпусу. Доцільно, щоб на зовнішній поверхні дна корпусу був сформований виступ з крізним отвором. В одному з варіантів виконання винаходу на вході в порожнину корпус має уступ, призначений для розміщення в ньому виступу вставки. Бажано, щоб на зовнішній поверхні однієї з стінок корпусу були зроблені два глухі поздовжні пази і дві з'єднані бобишки, кожна з яких розташована ближче до осі симетрії, ніж паз. Бажано також, щоб на зовнішній поверхні однієї із протилежних пар стінок корпусу послідовно від відкритого боку порожнини були розташовані площадка, канавка, дрібні виступи рифлення і три великих виступи. Доцільно також, щоб уздовж кожної стійки вставки, щонайменше, на одній бічній поверхні був виконаний поздовжній паз з перемичками, одна з яких утворює отвір. В одному з варіантів винаходу корпус і/або вставка виконані з прозорого матеріалу. Задача винаходу може бути вирішена також і тим, що у пломбі, яка має корпус, вставку і гнучкий елемент, і при цьому корпус має дно і чотири стінки, що утворюють відкриту з одного боку порожнину, у стінках однієї пари протилежних стінок корпуси зроблено отвори, а вставка встановлена усередині корпусу з можливістю розташування у двох фіксованих положеннях, в одному з яких у порожнину корпусу уводять гнучкий елемент, а в іншому - фіксують цей гнучкий елемент у порожнині корпусу, згідно з винаходом на зовнішній поверхні однієї зі стінок у зазначеній парі протилежних стінок корпуси виконано два глухі поздовжні пази і дві бобишки, кожна з яких розташована ближче до осі симетрії, ніж паз. Задача винаходу може бути вирішена також і тим, що у пломбі, яка має корпус, вставку і гнучкий елемент, і при цьому корпус має дно і чотири стінки, що утворюють відкриту з одного боку порожнину, у стінках однієї пари протилежних стінок корпуси зроблено отвори, а вставка встановлена усередині корпусу з можливістю розташування у двох фіксованих положеннях, в одному з яких у порожнину корпусу уводять гнучкий елемент, а в іншому - фіксують цей гнучкий елемент у порож 5 88737 6 нині корпусу, згідно з винаходом, на зовнішній поною і середньою западиною розташовані дві верхні іншої пари протилежних стінок корпусу поглибокі западини 7. слідовно від відкритого боку порожнини розташоНа плоскій внутрішній поверхні стінки 4к у повано площадку, канавку, дрібну насічку і велику рожнині корпусу 1 між першими ділянками В стінок насічку. 4u, 4у уздовж осі А виконано симетричний виступ 8 Задача винаходу вирішується також тим, що у трикутної форми з клином на вершині. пломбі, яка має корпус, вставку і гнучкий елемент, На лицьовій зовнішній поверхні стінки За сиі при цьому корпус має дно і чотири стінки, що метрично до поздовжньої осі А виконано два глухі утворюють відкриту з одного боку порожнину, у поздовжні пази 9, призначені для зниження ваги і стінках однієї пари протилежних стінок корпуси економії матеріалу, і дві з'єднані бобишки 10, кожзроблено отвори, а вставка встановлена усередині на з яких розташована ближче до осі А, ніж паз 9. корпусу з можливістю розташування у двох фіксоКожна бобишка 10 має у центрі крізний отвір ваних положеннях, в одному з яких у порожнину 11 з напрямною фаскою 14 для полегшення ввекорпусу уводять гнучкий елемент, а в іншому дення дроту Р. фіксують цей гнучкий елемент у порожнині корпуНа лицьовій зовнішній поверхні стінки 3а песу, згідно з винаходом, уздовж кожної згаданої редбачено вказівні стрілки 15. стійки вставки щонайменше на одній бічній поверПоперек краю лицьової зовнішньої поверхні хні виконано поздовжній паз з перемичками. стінки 3а з боку загальної торцевої поверхні 3е Доцільно, щоб у кожній зазначеній стійці був виконано виступ 12. виконаний отвір, частина стінки якого є стінкою На зовнішній поверхні стінки 3u і стінки 3у корпаза. пусу 1 послідовно з боку загальної торцевої повеІнші задачі і рішення винаходу розглядаються рхні 3е відкритого боку порожнини розташовані у подальшому описі з посиланнями на креслення, плоска площадка К, канавка О с циліндричною на яких: поверхнею, дрібні поперечні виступи М рифлення і Фіг.1 - корпус з вставкою перед введенням три великих виступи Н, що забезпечують надійдроту; ність і зручність утримання пломби в руці під час її Фіг.2 - положення корпусу і вставки до дефорзамикання. мації дроту; Стінка 3у має два крізні отвори 16, розташоваФіг.3 - корпус (ізометрія); ні співосно з відповідними крізними отворами 11 у Фіг.4а - корпус (вид збоку); протилежній стінці 3а. На зовнішній поверхні стінки Фіг.4в - корпус (перетин А-А на Фіг.4а); к є виступ 17 з крізним отвором 18, що дозволяє Фіг.5 - вставка; вішати або прив'язувати пломбу при зберіганні. Фіг.6 - корпус з вставкою після деформації Вставку 2 (Фіг.5) виконано як литу деталь Пдроту. подібної форми, яка має розташовані симетрично Індикаторна пломба має корпус 1 (Фіг.1, 2) і відносно поздовжньої осі В поперечину 19 і дві вставку 2, призначену для вигинання і фіксації стійки 20, 21, кожна з яких має першої, другу, тредроту Р усередині корпусу 1. тю і четверту зовнішні поздовжні поверхні. Корпус 1 (Фіг.3, 4а, 4в) виконаний у вигляді лиПо периметру поперечини 19 з протилежного тої деталі, що має розташовані симетрично відновід стійок 20 і 21 боку виконано виступ 22, який сно поздовжньої осі А зовнішню поверхню 3 і внутможе бути розміщений в уступі 3х корпусу 1. рішню поверхню 4 відкритої з одного боку Поверхні кожної стійки 20 вставки 2 проходять порожнини. у напрямку від поперечини у такий спосіб. Зовнішня поверхня 3 корпуси 1 включає повеНа бічній першій поверхні зроблено два високі рхні стінок 3а, 3u, 3в і 3в, розташовані симетрично виступи 23, низький виступ 24, один підпружинеуздовж поздовжньої осі А, а також розташовані ний у зовнішній бік виступ 31 і скіс 25. симетрично поперек поздовжньої осі А поверхні На другій поверхні, як і на протилежній четвестінки 3к - дна і загальну торцеву поверхню 3е ртій поверхні, зроблено поздовжній паз 26 з перестінок 3а, 3u, 3b і 3y. Поверхня 3е має прямокутну мичками 27. форму, і в її центральній частині розташовано вхід На бічній третій поверхні є увігнута поверхня у відкриту порожнину внутрішньої поверхні 4. Крім 28 для зменшення поперечного перетину і плоска того, поверхня 3е має уступ 3х. поверхня 29, розташована під кутом 2° до осі В. Внутрішня поверхня 4 корпусу 1 включає поУвігнута поверхня 28 стійки 20 розташована верхні стінок 4а, 4u, 4в і стінки 4к, розташовані зустрічно до увігнутої поверхні 28 стійки 21. симетрично уздовж поздовжньої осі А, а також Уздовж скосів 25 першої поверхні у кожній з поверхні стінки 4д - дна, які спільно утворюють стійок 20, 21 виконано крізний отвір 30, поверхня відкриту з одного боку порожнину. якого частково збігається з бічною поверхнею відНа внутрішній поверхні стінок 4u і 4у корпусу 1 повідної перемички 27. послідовно розташовані в напрямку від поверхні Високі виступи 23 і низький виступ 24 на одній стінки 4к - дна перша ділянка В плоскої поверхні з стійці 20 спрямовані в один бік, а на іншій стійці 21 нахилом від осі А, друга ділянка М плоскої поверхвони спрямовані у протилежний бік з можливістю ні, паралельна осі А, и третя ділянка К плоскої розміщення відповідно в глибоких западинах 6, 7 і поверхні з нахилом від осі А. дрібній западині 5 внутрішніх поверхонь бічних Між першою ділянкою В и другою ділянкою 3 стінок 4u, 4у корпусу 1. розташована мала западина 5, між другою ділянНа поперечині 19 вставки 2 може нанесений кою і третьою ділянкою розташована середня заунікальний індивідуальний номер. падина 6, а на другій ділянці між малою запади 7 88737 8 Корпус 1 і вставка 2 виконані з прозорого термбувальний дріт Р діаметром 0,5-1,0мм або трос мопластичного матеріалу, наприклад, полікарбодіаметром 0,5-1,0мм. нату. Встановлення вставки 2 у друге фіксоване поВставку 2 встановлюють усередині корпусу 1 з ложення натискають на поперечину 19 вставки 2 можливістю розташування у двох фіксованих попальцем руки для деформування дроту Р (Фіг.6) у ложеннях. У першому положенні вставку 2 розтапорожнині корпусу 1. шовують у порожнині корпусу 1 (Фіг.2) і суміщають При цьому кінці стійок 20, 21 відхиляються від крізні отвори 11 у стінці 3а, отвори 16 у стінці 3в і осі В під дією поверхонь бічних стінок клину на крізні отвори 30 стійок 20, 21. виступи 8 дна корпусу 1 для надійного запирання і При введенні вставки 2 у порожнину корпусу 1 фіксації дроту Р у корпусі 1. (Фіг.2) стійки 20, 21 відхиляються до осі В симетрії Номер на ребрі вставки 2 у закритому стані пломби можна бачити через оглядове вікно на на кут 4° і перебувають у напруженому стані для поверхні стінки 3у корпуси 1. полегшення введення дроту Р через крізні отвори Це дозволяє звірити номер на корпусі 1 з но11 лицьової стінки отвору 16 стінки 3в і крізні отвомером на вставці 2 і встановити факт можливої ри 30 стійок 20, 21. підміни. Для пломбування як гнучкого елемента використовують гнучкий кручений багатожильний пло 9 88737 10 11 Комп’ютерна верстка А. Крижанівський 88737 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
