Ручний підсвічник

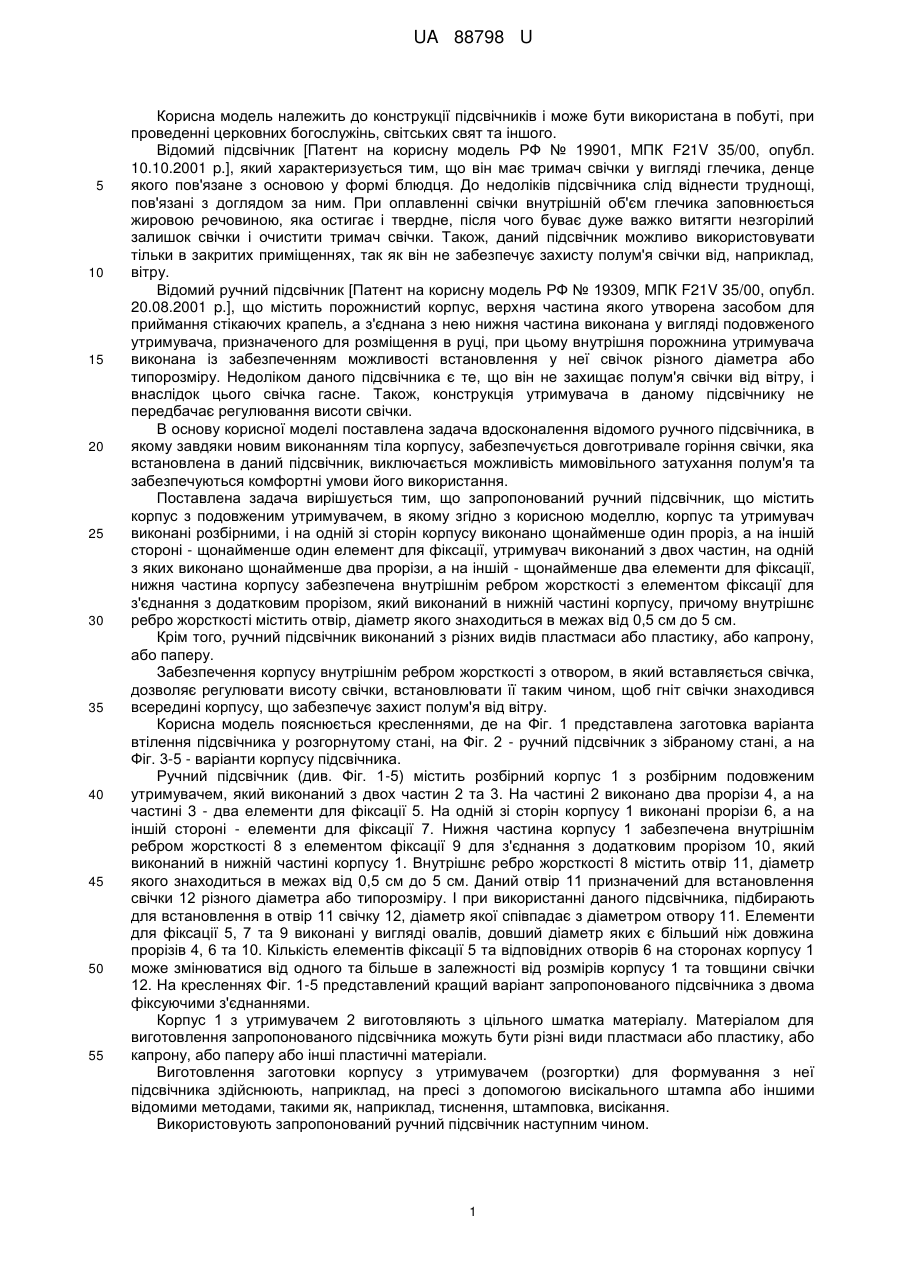

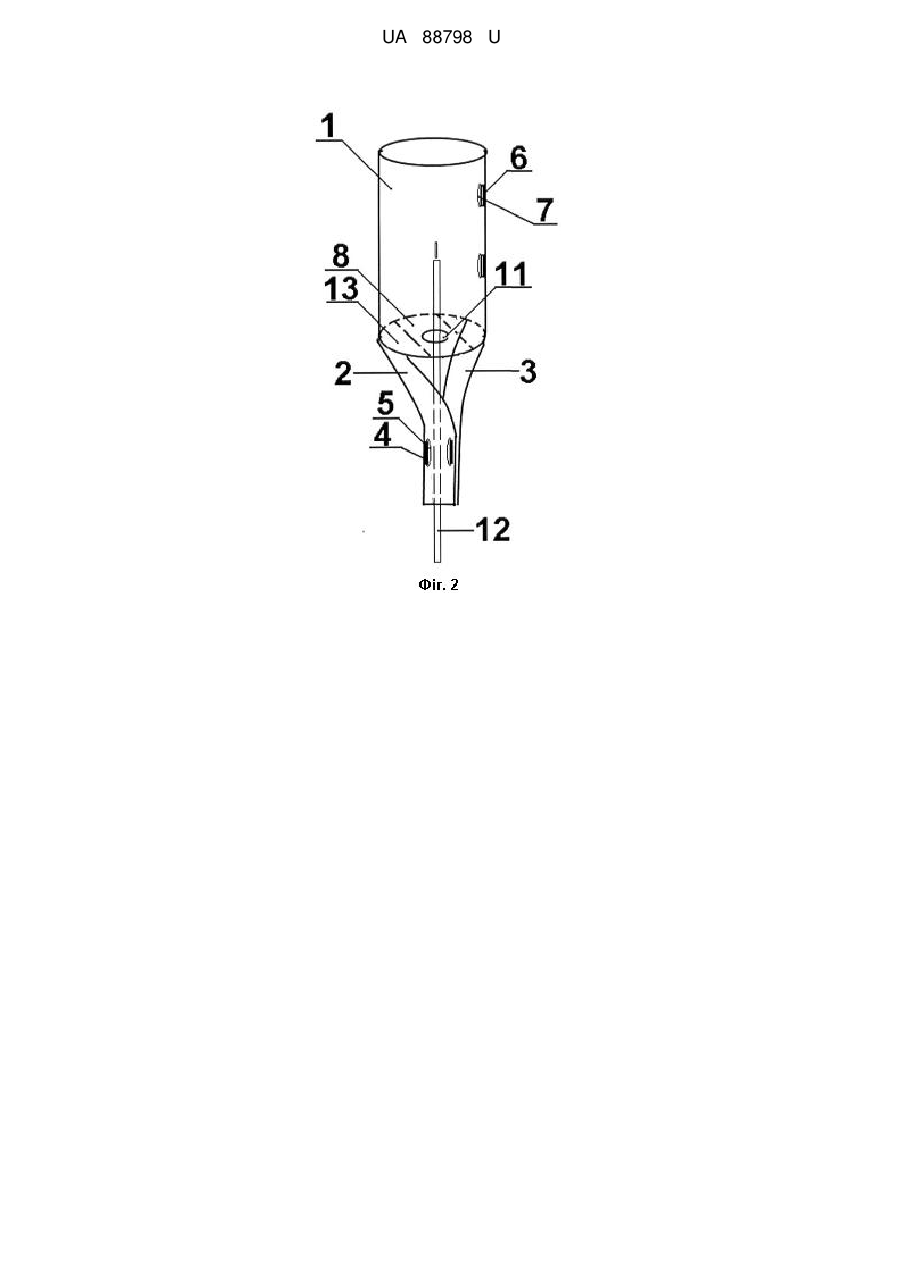

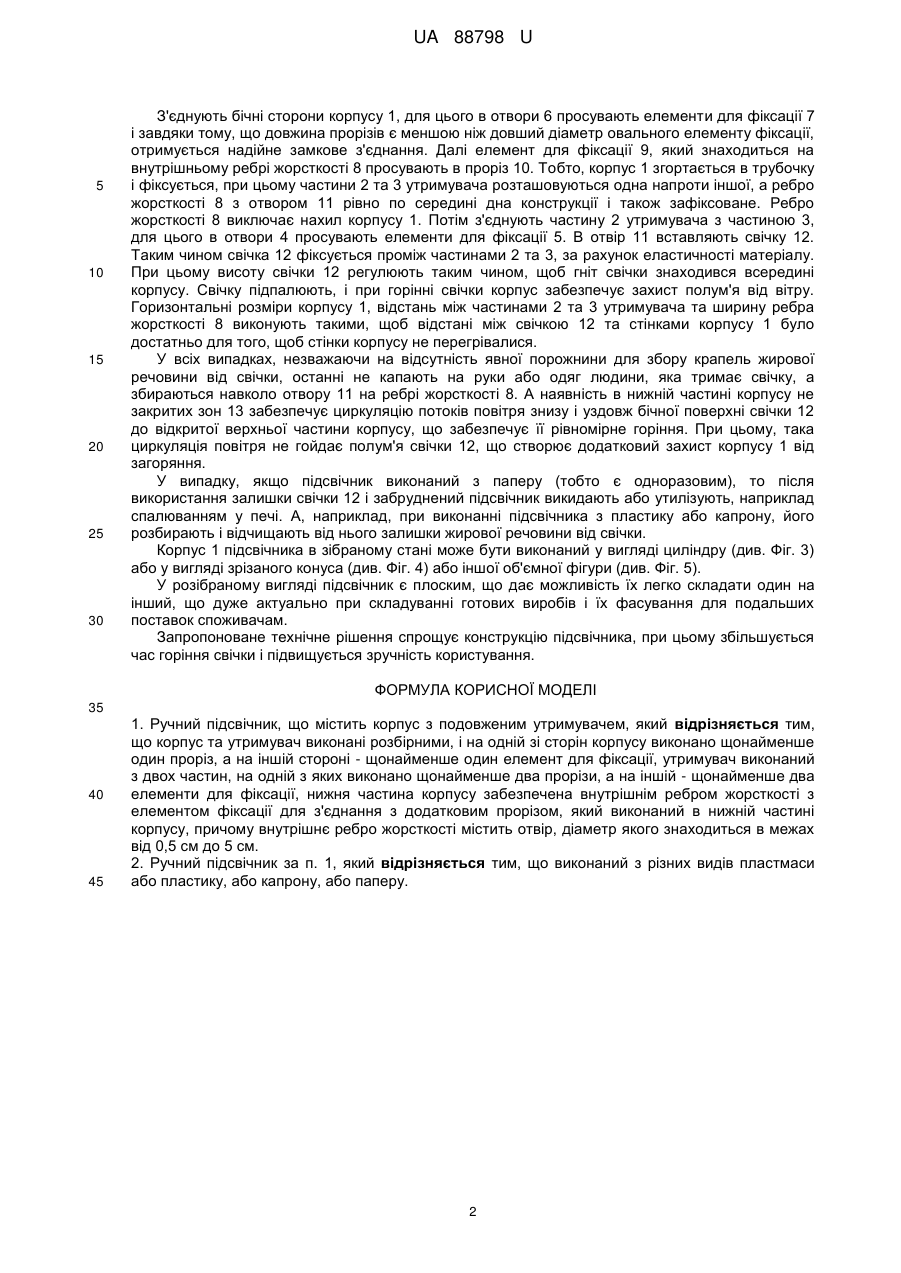

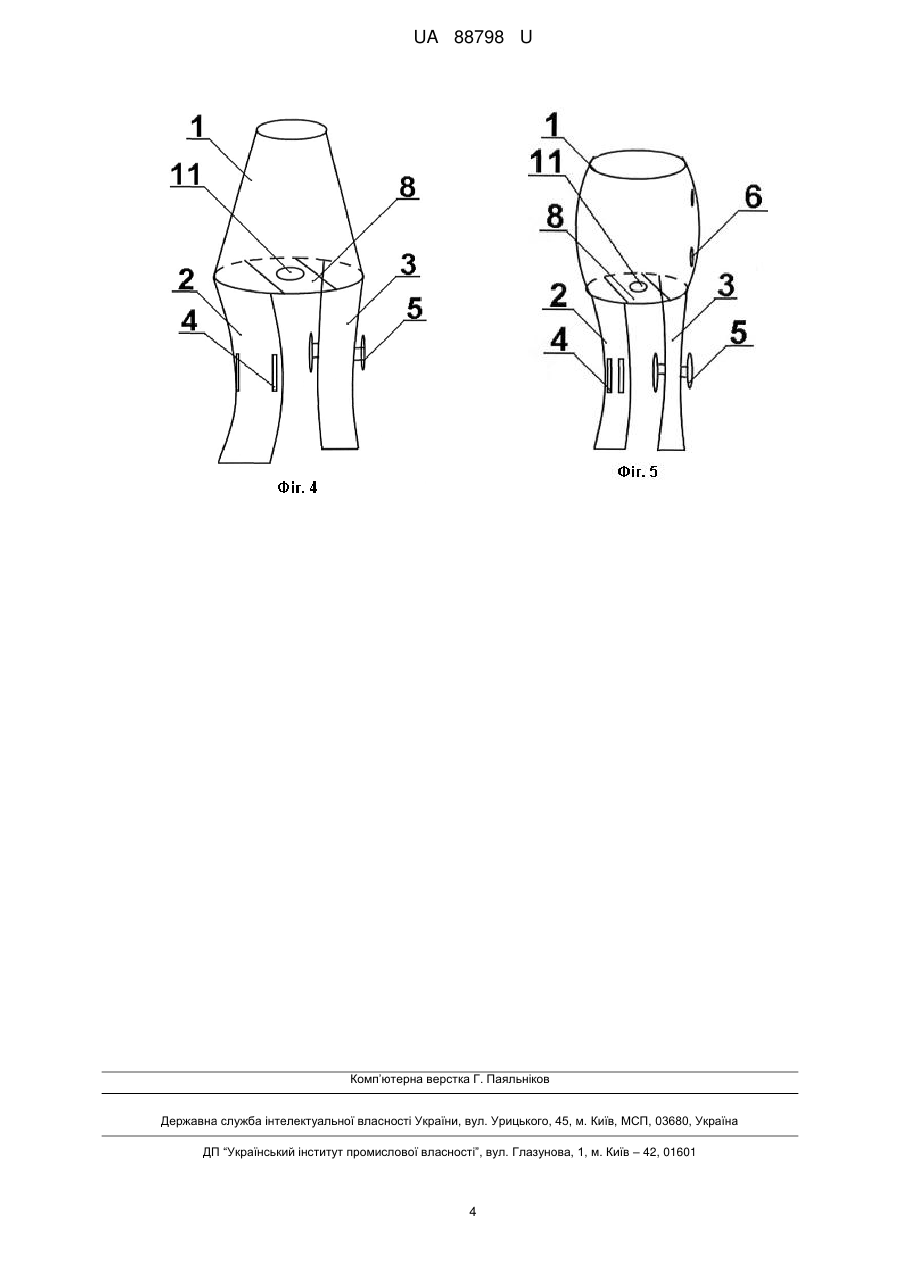

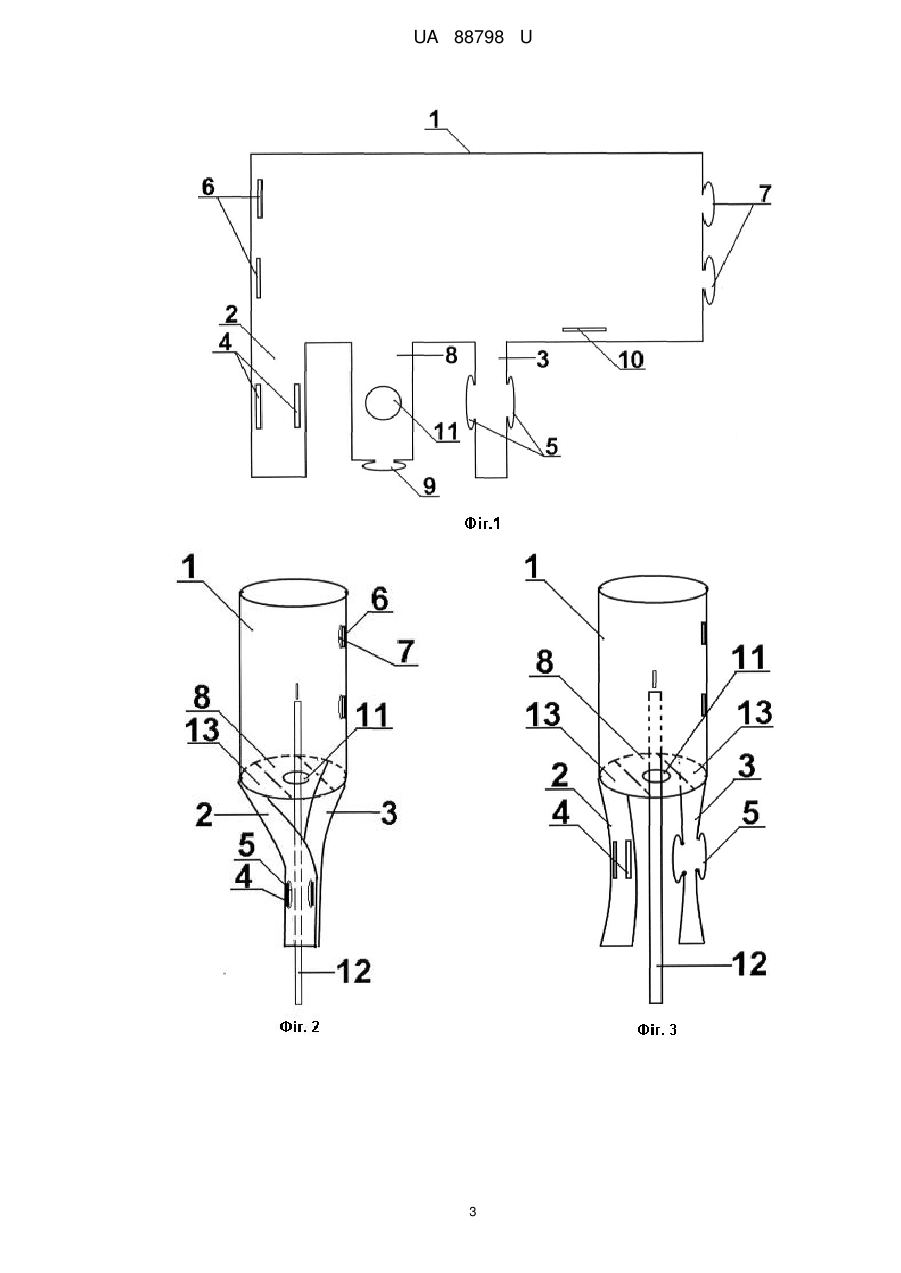

Реферат: UA 88798 U UA 88798 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції підсвічників і може бути використана в побуті, при проведенні церковних богослужінь, світських свят та іншого. Відомий підсвічник [Патент на корисну модель РФ № 19901, МПК F21V 35/00, опубл. 10.10.2001 p.], який характеризується тим, що він має тримач свічки у вигляді глечика, денце якого пов'язане з основою у формі блюдця. До недоліків підсвічника слід віднести труднощі, пов'язані з доглядом за ним. При оплавленні свічки внутрішній об'єм глечика заповнюється жировою речовиною, яка остигає і твердне, після чого буває дуже важко витягти незгорілий залишок свічки і очистити тримач свічки. Також, даний підсвічник можливо використовувати тільки в закритих приміщеннях, так як він не забезпечує захисту полум'я свічки від, наприклад, вітру. Відомий ручний підсвічник [Патент на корисну модель РФ № 19309, МПК F21V 35/00, опубл. 20.08.2001 p.], що містить порожнистий корпус, верхня частина якого утворена засобом для приймання стікаючих крапель, а з'єднана з нею нижня частина виконана у вигляді подовженого утримувача, призначеного для розміщення в руці, при цьому внутрішня порожнина утримувача виконана із забезпеченням можливості встановлення у неї свічок різного діаметра або типорозміру. Недоліком даного підсвічника є те, що він не захищає полум'я свічки від вітру, і внаслідок цього свічка гасне. Також, конструкція утримувача в даному підсвічнику не передбачає регулювання висоти свічки. В основу корисної моделі поставлена задача вдосконалення відомого ручного підсвічника, в якому завдяки новим виконанням тіла корпусу, забезпечується довготривале горіння свічки, яка встановлена в даний підсвічник, виключається можливість мимовільного затухання полум'я та забезпечуються комфортні умови його використання. Поставлена задача вирішується тим, що запропонований ручний підсвічник, що містить корпус з подовженим утримувачем, в якому згідно з корисною моделлю, корпус та утримувач виконані розбірними, і на одній зі сторін корпусу виконано щонайменше один проріз, а на іншій стороні - щонайменше один елемент для фіксації, утримувач виконаний з двох частин, на одній з яких виконано щонайменше два прорізи, а на іншій - щонайменше два елементи для фіксації, нижня частина корпусу забезпечена внутрішнім ребром жорсткості з елементом фіксації для з'єднання з додатковим прорізом, який виконаний в нижній частині корпусу, причому внутрішнє ребро жорсткості містить отвір, діаметр якого знаходиться в межах від 0,5 см до 5 см. Крім того, ручний підсвічник виконаний з різних видів пластмаси або пластику, або капрону, або паперу. Забезпечення корпусу внутрішнім ребром жорсткості з отвором, в який вставляється свічка, дозволяє регулювати висоту свічки, встановлювати її таким чином, щоб гніт свічки знаходився всередині корпусу, що забезпечує захист полум'я від вітру. Корисна модель пояснюється кресленнями, де на Фіг. 1 представлена заготовка варіанта втілення підсвічника у розгорнутому стані, на Фіг. 2 - ручний підсвічник з зібраному стані, а на Фіг. 3-5 - варіанти корпусу підсвічника. Ручний підсвічник (див. Фіг. 1-5) містить розбірний корпус 1 з розбірним подовженим утримувачем, який виконаний з двох частин 2 та 3. На частині 2 виконано два прорізи 4, а на частині 3 - два елементи для фіксації 5. На одній зі сторін корпусу 1 виконані прорізи 6, а на іншій стороні - елементи для фіксації 7. Нижня частина корпусу 1 забезпечена внутрішнім ребром жорсткості 8 з елементом фіксації 9 для з'єднання з додатковим прорізом 10, який виконаний в нижній частині корпусу 1. Внутрішнє ребро жорсткості 8 містить отвір 11, діаметр якого знаходиться в межах від 0,5 см до 5 см. Даний отвір 11 призначений для встановлення свічки 12 різного діаметра або типорозміру. І при використанні даного підсвічника, підбирають для встановлення в отвір 11 свічку 12, діаметр якої співпадає з діаметром отвору 11. Елементи для фіксації 5, 7 та 9 виконані у вигляді овалів, довший діаметр яких є більший ніж довжина прорізів 4, 6 та 10. Кількість елементів фіксації 5 та відповідних отворів 6 на сторонах корпусу 1 може змінюватися від одного та більше в залежності від розмірів корпусу 1 та товщини свічки 12. На кресленнях Фіг. 1-5 представлений кращий варіант запропонованого підсвічника з двома фіксуючими з'єднаннями. Корпус 1 з утримувачем 2 виготовляють з цільного шматка матеріалу. Матеріалом для виготовлення запропонованого підсвічника можуть бути різні види пластмаси або пластику, або капрону, або паперу або інші пластичні матеріали. Виготовлення заготовки корпусу з утримувачем (розгортки) для формування з неї підсвічника здійснюють, наприклад, на пресі з допомогою висікального штампа або іншими відомими методами, такими як, наприклад, тиснення, штамповка, висікання. Використовують запропонований ручний підсвічник наступним чином. 1 UA 88798 U 5 10 15 20 25 30 З'єднують бічні сторони корпусу 1, для цього в отвори 6 просувають елементи для фіксації 7 і завдяки тому, що довжина прорізів є меншою ніж довший діаметр овального елементу фіксації, отримується надійне замкове з'єднання. Далі елемент для фіксації 9, який знаходиться на внутрішньому ребрі жорсткості 8 просувають в проріз 10. Тобто, корпус 1 згортається в трубочку і фіксується, при цьому частини 2 та 3 утримувача розташовуються одна напроти іншої, а ребро жорсткості 8 з отвором 11 рівно по середині дна конструкції і також зафіксоване. Ребро жорсткості 8 виключає нахил корпусу 1. Потім з'єднують частину 2 утримувача з частиною 3, для цього в отвори 4 просувають елементи для фіксації 5. В отвір 11 вставляють свічку 12. Таким чином свічка 12 фіксується проміж частинами 2 та 3, за рахунок еластичності матеріалу. При цьому висоту свічки 12 регулюють таким чином, щоб гніт свічки знаходився всередині корпусу. Свічку підпалюють, і при горінні свічки корпус забезпечує захист полум'я від вітру. Горизонтальні розміри корпусу 1, відстань між частинами 2 та 3 утримувача та ширину ребра жорсткості 8 виконують такими, щоб відстані між свічкою 12 та стінками корпусу 1 було достатньо для того, щоб стінки корпусу не перегрівалися. У всіх випадках, незважаючи на відсутність явної порожнини для збору крапель жирової речовини від свічки, останні не капають на руки або одяг людини, яка тримає свічку, а збираються навколо отвору 11 на ребрі жорсткості 8. А наявність в нижній частині корпусу не закритих зон 13 забезпечує циркуляцію потоків повітря знизу і уздовж бічної поверхні свічки 12 до відкритої верхньої частини корпусу, що забезпечує її рівномірне горіння. При цьому, така циркуляція повітря не гойдає полум'я свічки 12, що створює додатковий захист корпусу 1 від загоряння. У випадку, якщо підсвічник виконаний з паперу (тобто є одноразовим), то після використання залишки свічки 12 і забруднений підсвічник викидають або утилізують, наприклад спалюванням у печі. А, наприклад, при виконанні підсвічника з пластику або капрону, його розбирають і відчищають від нього залишки жирової речовини від свічки. Корпус 1 підсвічника в зібраному стані може бути виконаний у вигляді циліндру (див. Фіг. 3) або у вигляді зрізаного конуса (див. Фіг. 4) або іншої об'ємної фігури (див. Фіг. 5). У розібраному вигляді підсвічник є плоским, що дає можливість їх легко складати один на інший, що дуже актуально при складуванні готових виробів і їх фасування для подальших поставок споживачам. Запропоноване технічне рішення спрощує конструкцію підсвічника, при цьому збільшується час горіння свічки і підвищується зручність користування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Ручний підсвічник, що містить корпус з подовженим утримувачем, який відрізняється тим, що корпус та утримувач виконані розбірними, і на одній зі сторін корпусу виконано щонайменше один проріз, а на іншій стороні - щонайменше один елемент для фіксації, утримувач виконаний з двох частин, на одній з яких виконано щонайменше два прорізи, а на іншій - щонайменше два елементи для фіксації, нижня частина корпусу забезпечена внутрішнім ребром жорсткості з елементом фіксації для з'єднання з додатковим прорізом, який виконаний в нижній частині корпусу, причому внутрішнє ребро жорсткості містить отвір, діаметр якого знаходиться в межах від 0,5 см до 5 см. 2. Ручний підсвічник за п. 1, який відрізняється тим, що виконаний з різних видів пластмаси або пластику, або капрону, або паперу. 2 UA 88798 U 3 UA 88798 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
